AWK-5232-M12-RCC-EU
産業用IEEE 802.11a/b/g/n デュアル ワイヤレスAP/ブリッジ/クライアント,M12コネクター,EUバンド
お気に入り登録するにはログインが必要です。
新規ユーザー登録 / ログイン
販売終了
本製品は 販売を終了いたしました。
主な製品特長
- 鉄道車両間通信に特化した設計
- IEEE 802.11a/b/g/n準拠
- デュアルワイヤレス設計：2.4GHzおよび5GHz RFバンド
- 冗長電源入力およびPoE+
- 最大300Mbpsのデータレート
- M12防振コネクター
- MIMO技術によるデータスループットと帯域の増大
- EN 50155の主要部分に準拠
- -40～75℃動作温度範囲 (Tモデル)
本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。
AWK-5232-RCCシリーズ産業用802.11nワイヤレスAP/ブリッジ/クライアントは、鉄道の車載旅客インフォテインメントシステムおよび車両間ワイヤレスバックボーンネットワークといったアプリケーションのワイヤレスソリューションに最適です。802.11gモデルと比べて、より高速なデータレート、より広範囲、また離れた場所でもより強力な信号を提供します。2つの独立したワイヤレスモジュールを使用することで、AWK-5232-RCCシリーズは、多種多様なワイヤレスコンフィギュレーションおよびアプリケーションをサポートします。ACC (車両間自動接続) 機能は、車両内部ワイヤレスネットワークのセットアップおよびメンテナンスを容易に実現し、ワイヤレスキャリッジバックボーンネットワークの信頼性の向上を提供します。またAWK-5232-RCCシリーズは、乗客のWi-Fiサービスに対する最適化がされ、EN 50155規格の動作温度、電源入力電圧、サージ、静電気、振動部分に準拠しており、さまざまな産業アプリケーションに適しています。AWK-5232-RCCの2つのDC電源入力は、電源の信頼性を高め、PoE+を介して容易に電力を供給することができます。
高いデータレートと優れた帯域幅
- 最大300Mbpsのデータレートによる高速ワイヤレス接続性
- MIMO技術により多重化、スマートアンテナによる送受信を介してデータスループットの向上
- チャネルボンディング技術によりスループットまたはチャネル冗長性の増大
システムの信頼性を増大する冗長性
- デュアルDC電源入力およびPoE+
- 電波干渉に起因する通信の中断に対する耐性
鉄道車載アプリケーション仕様
- ACC (車両間自動接続) 機能
- 最大WPA2/802.11iセキュリティ
- クライアントアイソレーション
- マルチキャストアクセス量レート制御
| 無線LANインターフェース | |
| 規格 | IEEE 802.11a/b/g/n ワイヤレスLAN IEEE 802.11i ワイヤレスセキュリティ IEEE 802.3 10BaseT IEEE 802.3u 100BaseTX IEEE 802.3ab 1000BaseT IEEE 802.3at PoE+ (Power-over-Ethernet Plus) IEEE 802.1D STP (スパニングツリープロトコル) IEEE 802.1w Rapid STP IEEE 802.1Q VLAN |
|---|---|
| スペクトラム拡散および変調 (標準) | DSSS：DBPSK、DQPSK、CCK OFDM：BPSK、QPSK、16QAM、64QAM 802.11b：CCK @ 11/5.5Mbps、DQPSK @ 2Mbps、DBPSK @ 1Mbps 802.11a/g：64QAM @ 54/48Mbps、16QAM @ 36/24Mbps、QPSK @ 18/12Mbps、BPSK @ 9/6Mbps 802.11n：64QAM @ 300Mbps～BPSK @ 6.5Mbps (マルチレートサポート) |
| 動作チャネル (中心周波数) | US： 2.412～2.462GHz (11チャネル) 5.18～5.24GHz (4チャネル) EU： 2.412～2.472GHz (13チャネル) 5.18～5.24GHz (4チャネル) JP： 2.412～2.472GHz (13チャネル、OFDM) 2.412～2.484GHz (14チャネル、DSSS) 5.18～5.24GHz (4チャネル、W52) |
| セキュリティ | SSIDブロードキャストenable/disable ファイアウォール：MAC/IP/プロトコル/ポートベースフィルタリング 64ビットおよび128ビット WEP暗号化、WPA/WPA2パーソナルおよびエンタープライズ (IEEE 802.1X/RADIUS、TKIPおよびAES) |
| 送信レート | 802.11b：1、2、5.5、11Mbps 802.11a/g：6、9、12、18、24、36、48、54Mbps 802.11n：6.5～300Mbps (マルチレートサポート) |
| TX送信電力 | 802.11b： 1～11Mbps：Typ.18dBm (±1.5dBm) 802.11g： 6～24Mbps：Typ.18dBm (±1.5dBm) 36～48Mbps：Typ.17dBm (±1.5dBm) 54Mbps：Typ.15dBm (±1.5dBm) 802.11a： 6～24Mbps：Typ.17dBm (±1.5dBm) 36～48Mbps：Typ.16dBm (±1.5dBm) 54Mbps：Typ.14dBm (±1.5dBm) |
| TX送信出力MIMO | 802.11a/n (20/40MHz)： MCS15 20MHz：Typ.13dBm (±1.5dBm) MCS15 40MHz：Typ.12dBm (±1.5dBm) 802.11g/n (20MHz)： MCS15 20MHz：Typ.14dBm (±1.5dBm) |
| RX感度 | 802.11b： -92dBm @ 1Mbps、-90dBm @ 2Mbps、-88dBm @ 5.5Mbps、-84dBm @ 11Mbps 802.11g： -87dBm @ 6Mbps、 -86dBm @ 9Mbps、-85dBm @ 12Mbps、-82dBm @ 18Mbps、-80dBm @ 24Mbps、-76dBm @ 36Mbps、-72dBm @ 48Mbps、-70dBm @ 54Mbps 802.11a： -87dBm @ 6Mbps、-86dBm @ 9Mbps、-85dBm @ 12Mbps、-82dBm @ 18Mbps、-80dBm @ 24Mbps、-76dBm @ 36Mbps、-72dBm @ 48Mbps、-70dBm @ 54Mbps |
| RX感度MIMO | 802.11a/n： -68dBm @ MCS15 40MHz -69dBm @ MCS15 20MHz -70dBm @ MCS7 40MHz -71dBm @ MCS7 20MHz 802.11g/n： -69dBm @ MCS15 20MHz -71dBm @ MCS7 20MHz |
| プロトコルサポート | |
| 一般プロトコル | Proxy ARP、DNS、HTTP、HTTPS、IP、ICMP、SNTP、TCP、UDP、RADIUS、SNMP、PPPoE、DHCP |
| APのみのプロトコル | ARP、BOOTP、DHCP、STP/RSTP (IEEE 802.1D/w) |
| インターフェース | |
| 外部アンテナとのコネクター | AWK-5232-M12-RCC：QMA(F) |
| M12ポート | 2、10/100/1000BaseT(X)オートネゴシエーションスピード、半2重/前2重モードおよびオートMDI/MDI-X 接続 |
| コンソールポート | RS-232C (RJ45) |
| LED表示 | PWR1、PWR2、PoE+、FAULT、STATE、WLAN1、WLAN2、LAN1、LAN2 |
| アラーム接点 (ディジタル出力) | 1リレー出力、電流容量1A @ 24VDC |
| デジタル入力 | 2 電気的アイソレーション入力 +13～+30V：state “1” +3～-30V：state “0” 最大入力電流：8mA |
| メカニカル | |
| 筐体 | メタル、IP30保護 |
| 重さ | 1.2kg |
| サイズ： | 75×135×104mm |
| 設置 | DINレール取り付け (標準)、ウォール取り付け (オプショナル) |
| 環境 | |
| 動作温度 | 標準モデル：-25～60℃ ワイド温度モデル：-40～75℃ |
| 保管温度 | -40～85℃ |
| 相対湿度 | 5～95% (結露なきこと) |
| 電源 | |
| 入力電圧 | 12～48VDC、冗長デュアルDC電源入力または48VDC PoE+ (Power-over-Ethernet Plus) IEEE 802.3at準拠 24VDCではEN 50155準拠 |
| コネクター | 10ピン リムーバルターミナルブロック |
| 電力消費量 | 1.5A @ 12VDC |
| 逆極性保護 | 有 |
| 規格および認証 | |
| 安全 | EN 60950-1(LVD)、UL 60950-1、IEC 60950-1(CB) |
| EMC | EN 55032/24 |
| EMI | CISPR 32、FCC Part 15B Class A |
| EMS | IEC 61000-4-2 ESD: Contact: 8 kV; Air: 15 kV IEC 61000-4-3 RS: 80MHz to 1GHz: 20 V/m IEC 61000-4-4 EFT: Power: 2 kV; Signal: 2 kV IEC 61000-4-5 Surge: Power 2 kV; Signal: 2 kV IEC 61000-4-6 CS: 10 V IEC 61000-4-8 |
| ラジオ | EU：EN 300 328, EN 301 893 US：FCC ID SLE-WAPN001 JP：TELEC |
| 鉄道輸送 | EN 50155※、EN 50121-4、EN 45545-2 EN 50155 仕様の重要なセクションに準拠 |
| 平均故障間隔 (MTBF：mean time between failures) | |
| 時間 | 350,643時間 |
| 保証 | |
| 保証期間 | 5年 |
| 詳細 | MOXA社 製品保証方針 |

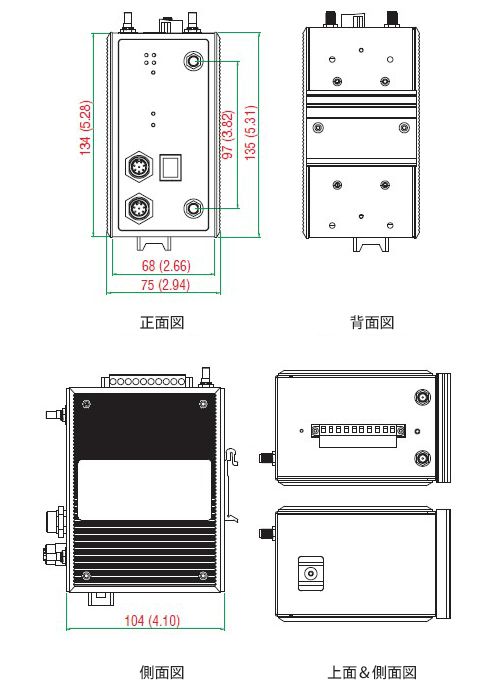

サイズ (単位=mm)
| AWK-5232-M12-RCC-EU | ポートインターフェース：M12コネクター アンテナインターフェース：QMA EUバンド 動作温度：-25～60℃ |
|---|
別売りアクセサリー
| ワイヤレスアンテナケーブル | |
| A-CRF-QMAMNM-R2-50 | QMA(M) - N-type(M) RG-316ケーブル 0.5m |
|---|---|
| A-CRF-RFQMAM-R2-50 | QMA(M) - RP-SMA(M) 0.5m |
| 避雷器 (サージアレスタ) | |
| A-SA-NMNF-01 | 避雷器 (サージアレスタ) N-type(F) - N-type(M) |
AWK-5232-RCCシリーズ 製品一覧
| AWK-5232-M12-RCC-EU | 産業用IEEE 802.11a/b/g/n デュアル ワイヤレスAP/ブリッジ/クライアント,M12コネクター,EUバンド |
| AWK-5232-M12-RCC-EU-CT | 産業用IEEE 802.11a/b/g/n デュアル ワイヤレスAP/ブリッジ/クライアント,M12コネクター,EUバンド,コンフォーマルコーティング |
| AWK-5232-M12-RCC-EU-CT-T | 産業用IEEE 802.11a/b/g/n デュアル ワイヤレスAP/ブリッジ/クライアント,M12コネクター,EUバンド,コンフォーマルコーティング (ワイド温度モデル) |
| AWK-5232-M12-RCC-EU-T | 産業用IEEE 802.11a/b/g/n デュアル ワイヤレスAP/ブリッジ/クライアント,M12コネクター,EUバンド (ワイド温度モデル) |
| AWK-5232-M12-RCC-US | 産業用IEEE 802.11a/b/g/n デュアル ワイヤレスAP/ブリッジ/クライアント,M12コネクター,USバンド |
| AWK-5232-M12-RCC-US-CT | 産業用IEEE 802.11a/b/g/n デュアル ワイヤレスAP/ブリッジ/クライアント,M12コネクター,USバンド,コンフォーマルコーティング |
| AWK-5232-M12-RCC-US-CT-T | 産業用IEEE 802.11a/b/g/n デュアル ワイヤレスAP/ブリッジ/クライアント,M12コネクター,USバンド,コンフォーマルコーティング (ワイド温度モデル) |
| AWK-5232-M12-RCC-US-T | 産業用IEEE 802.11a/b/g/n デュアル ワイヤレスAP/ブリッジ/クライアント,M12コネクター,USバンド (ワイド温度モデル) |
