DA-685-W7E
x86ラックマウント組込コンピューター,VGA,RS-232C/422/485×2,RS-485シリアルポート×6
販売終了
本製品は 販売を終了いたしました。
主な製品特長
- Intel Atom D510 1.66GHzプロセッサー
- 1 DDR2 SODIMMソケット、DDR2 667 最大2GB (max.) サポート
- 10/100/1000Mbpsイーサネットポート
- 2 RS-232C/422/485シリアルポート (DB9/M)
- 6 RS-485シリアルポート (ターミナルブロック)
- 2 USB 2.0ポート、ハイスピード周辺装置サポート
- CompactFlashソケット (ストレージ拡張用ソケット)
- 1 SATAインターフェース (ハードディスクドライブ拡張用)
- EMC Level 4認証
本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。

DA-685産業用ラックマウントコンピューターは、電力オートメーションのアプリケーションに必要な多くの優れた機能を備えています。DA-685シリーズは、Intel x86プロセッサーをベースとし、VGA、6つのギガビットイーサネットポート、2つのRS-232C/422/485と6つのRS-485シリアルポート、CompactFlash、USBをサポートしています。19インチ、2UフォームファクターとIntel Core Duoプロセッサーを標準装備し、消費電力が少なく多くの産業タスクの要求を満たす十分な迫力を提供します。また、洗練されたアプリケーションソフトウェアを開発するために必要な、身近な環境を提供するLinuxまたはWindows Embedded Standard 2009オペレーティングシステムをプリインストールしています。
MoxaのDA-681およびDA-683ラックマウント変電所向コンピューターは現在、世界の多くの変電所で使用されています。IEC 61850-3認証のDA-681は、多くのデバイスとの接続ができる様々なIOポートを提供しています。一方、DA-683は、ハイパフォーマンスデュアルコア – Atom D510プロセッサーを使用し、PTPv2 (IEEE1588v2) をサポートしています。
これらの卓越したソリューションをサポートする優れたIO能力を備えたDA-681とDA-683のコンピューティングパワーを組み合わせたラックマウント変電所向けコンピューターは、多くの顧客の要件を満たしています。それに、今回新たにDA-685のx86ラックマウント組込コンピューターを加えました。DA-685シリーズコンピューターは、Intel Atom D510プロセッサーを搭載、DA-681と同じように豊富な種類と数のIOとネットワークインターフェースを備え、また、高精度時間プロトコル IEEE 1588バージョン2およびEMCのレベル4認証をサポートする、近代的な変電所アプリケーションが必要とする信頼性の高いファンレス設計のコンピューティングパワーを提供します。変電所ソリューションのすべての目的を満たす設計がされたDA-685コンピューターは、厳しい環境や技術要件が必要とされるスマートグリッド環境で十分な能力を発揮することが可能です。
利点
- 数多くの通信ポートをサポート
- 10/100/1000Mbpsイーサネットポート×6
- ソフトウェア選択可能なRS-232C/422/485シリアルポート (DB-9/M)×2
- RS-485シリアルポート (ターミナルブロック)×6
- EMC Level 4 電磁的な不干渉性および耐性
- IEC 61000-4規格、Level 4 (接触放電:8KV、気中放電:15KV)に準拠していることは、変電所で発生する高いレベルの電磁的干渉に耐えることを意味します。MoxaのEMC/RFIシールディング技術によるIEC 61000-4規格、Level 4をDA-685ラックマウントコンピューターに適用することで高い信頼性および苛酷な変電所環境で信頼が置ける運用を保障します。
- IEEE 1588v2準拠の高い精密な時間同期の提供
- DA-685コンピューターは、イベントロガーや他の変電所IEDに必要なミニマイクロ秒未満の時間同期を可能とするオーディナリクロックとして精密時間プロトコル (IEEE 1588v2) をサポートしています。
- カスタマイズ可能な柔軟性 (プロジェクトベース)
- Option 1:デュアル電源
- Option 2:デュアル電源 + HDDキット×1
- Option 3:シリアルポート拡張
- Option 4:LCM×1 + 電源モジュール×1 + HDDキット×1
ハードウェア
コンピューター | |
CPU | Intel Atom D510 1.66 GHzプロセッサー |
---|---|
OS | Linux、Windows 7、Windows XP ProfessionalまたはWindows Embedded Standard 2009 (ユーザーインストール) |
システムチップセット | Intel Pineview-D + ICH8M |
BIOS | 16Mbit Flash BIOS、PCI Plug & Play、ACPI機能サポート |
FSB | 667MHz |
システムメモリ | 1 200-pin DDR2 SODIMMソケット、DDR2 667 最大2GB、1GBビルトイン |
拡張バス | PCI/104インターフェース予約 |
USB | USB 2.0準拠ホスト、Type Aコネクター×2、システムブートアップサポート |
ストレージ | |
ビルトイン | 2GB産業用DOMオンボード (OSストアー) | ストレージ拡張 | CompactFlashソケット (CFカード拡張)、CF Type-I/IIサポート |
HDDサポート | 1 SATAコネクター (ドライブ拡張用) |
他の周辺装置 | |
KB/MS | 1 PS/2インターフェース、標準PS/2キーボードおよびマウス (Yケーブルを通して) サポート |
ディスプレイ | |
グラフィックカラーコントローラー | Intel® GMA3150グラフィックコントローラー (Intel D510カード上に搭載) |
ディスプレイインターフェース | VGA出力 (DB15/Fコネクター) |
解像度 | CRTディスプレイモード、ピクセル解像度最大2048×1536 @ 75Hz |
イーサネットインターフェース | |
LAN | 6 オートセンシング10/100/1000Mbpsギガビットポート |
電磁絶縁保護 | 1.5KV ビルトイン |
シリアルインターフェース | |
シリアル規格 | 2 RS-232C/422/485ポート (DB9/M) 6 RS-485-2線ポート (ターミナルブロック) |
シリアル信号 | |
RS-232C | TxD、RxD、DTR、DSR、RTS、CTS、DCD、GND、RI |
RS-422 | TxD+、TxD-、RxD+、RxD-、GND |
RS-485-4線 | TxD+、TxD-、RxD+、RxD-、GND |
RS-485-2線 | Data+、Data-、GND |
LED | |
システム | 電源、ストレージ |
ギガビットLAN | 100M×6、1000M×6 |
シリアル | TX/RX |
プログラマブル | LED×8 |
スイッチおよびボタン | |
電源スイッチ | on/off (リアーパネル) |
メカニカル | |
ハウジング | SECCシートメタル (1mm) |
重さ | 4kg |
サイズ (W×D×H) | 315×440×90mm (ラックマウント耳含まず) |
マウント | 標準19インチラックマウント |
環境 | |
動作温度 | -10~55℃ |
保存温度 | -20~80℃ |
相対湿度 | 5~95% (結露なきこと) |
耐震 | 2g rms @ IEC-68-2-34、ランダム波、5-500Hz、1hr/axis |
耐衝撃 | 20g @ IEC-68-2-27、半サイン波、11ms |
電源 | |
入力電圧 | 100~240VAC、50/60Hz、0.9-0.4A |
電力消費量 | 40W |
規格および認証 | |
安全 | LVD、UL、cUL、CCC (申請中) |
EMC | FCC、CE (Class A) |
グリーン規格 | RoHS、CRoHS、WEEE |
信頼性 | |
アラートツール | ビルトインブザーおよびRTC (real-time clock)、リチュームバックアップバッテリー |
自動リブートトリガー | ビルトインWDT (watchdog timer)、1-255レベルタイム間隔システムリセット、ソフトウェアプログラマブル |
保証 | |
保証期間 | 3年 |
詳細 | Moxa社 製品保証方針 |
ソフトウェア
Linux | |
OS | Linux 2.6.18、Debian Etch 4.0 |
---|---|
ファイルシステム | EXT2、JFFS2 |
インターネットプロトコルスイー | TCP、UDP、IPv4、SNMPv1/v2c/v3、ICMP、ARP、HTTP、CHAP、PAP、SSH 1.0/2.0、SSL、DHCP、NTP、NFS、Telnet、FTP、TFTP、PPP、PPPoE |
インターネットセキュリティ | OpenVPN、iptables firewallファイアーウォール |
Webサーバー (Apache) | webサイトの生成と管理が可能:PHPおよびXMLサポート |
ターミナルサーバー (SSH) | 安全でないネットワークを介して2つの信頼できないホスト間を暗号化された安全な通信を提供 |
ダイアルアップネットワーキング | UnixマシンをPPPサーバーまたはクライアントとしてPPPプロトコルを使用してダイアルアップ回線を介してインターネットに接続することができるLinuxのためのPPP Daemon。'chat'、'dip'および 'diald'などの他の多くと動作。IP、TCP、UDPサポート |
ファイルサーバー | ネットワークを介してファイルや他のリソースにアクセスするためにリモートクライアントを有効にします |
ウォッチドッグ | ユーザーが指定した時間間隔でシステムリセットをトリガーするためのハードウェア機能 (Moxa API提供) |
アプリケーション開発ソフトウェア | Moxa API Library (ウォッチドッグタイマ、MoxaシリアルI/Oコントロール) GNU C/C++ クロスコンパイラ GNU C library Perl |
Windows XP Embedded | |
OS | Windows Embedded Standard 2009 |
ファイルシステム | NTFS |
インターネットプロトコルスイート | DHCP、DNS、FTP、HTTP、SNTP、NTP、Telnet、SMTP、SNMPv2、TCP、UDP、IPv4、 ICMP、IGMP、IPsec、TAPI、ICS、PPP、CHAP、EAP、PPPoE、PPTP、NetBIOS |
Webサーバー (IIS) | ユーザーがwebサイトの生成および管理可能 |
リモートレジストリサービス | リモートユーザーがコンピューター上のレジストリセッティングの改造が可能 |
ウォッチドッグ | ユーザーが指定した時間間隔でシステムリセットをトリガーするためのハードウェア機能 (Moxa API提供) |
Enhanced Writer Filter (EWF) | 揮発性 (RAM) または非揮発性 (ディスク) ストレージへのリダイレクトディスク書き込みオペレーション |
File-based Writer Filter (EWF) | ターゲットボリュームの保護されたステータスを維持しながらの変更を記録して表示するオーバーレイキャッシュへの保護されたボリュームに向けられたすべての書き込み要求をリダイレクト |
アプリケーション開発ソフトウェア | Moxa API Library Microsoft .Net Framework 3.5、SP1 Active Directory Service Interface (ADSI) コアー Active Template Library (ATL) コモンコントロールライブラリ コモンファイルダイアログ Direct3D、DirectPlay、DirectSh |

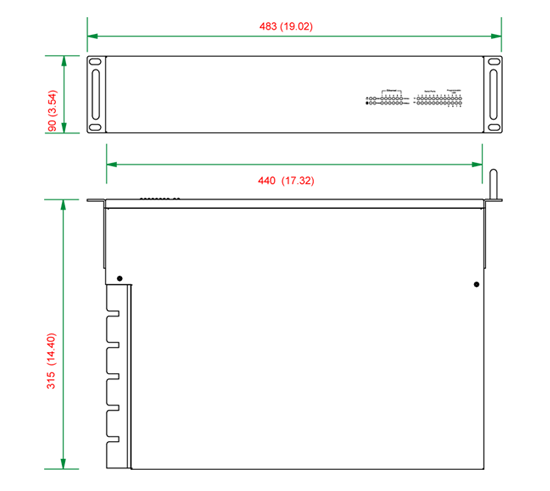

サイズ (単位 = mm)

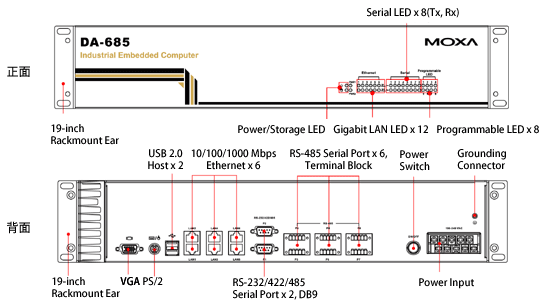

外観図
