EDS-72610G

ネットワーク・プランニングは、フレキシブルで簡単です。モジュラ・デザイン方式により最大2つのギガビットポートと24のファースト・イーサネットポートをインストールすることができます。カッパーあるいは光ファイバコネクターをもつ5つの1ギガビットモジュール、カッパーまたはファイバーオプティック (SC/ST) コネクターをもつ8つの4ポートファースト・イーサネット・モジュールの中から選択ができます。EDS-726は、ユーザを念頭にいれて設計されています。あらゆる工業用アプリケーションの需要に対応できまた、将来の拡張性をも考慮しています。垂直アングルから見て見易い角度をもつLED表示、コンフィギュレーションのバックアップができるコンパクトフラッシュおよびコンフィグレーションのバックアップのためのABC-01 (自動バックアップ･コンフィグレーター)、更に、リダンダント・インテリジェント・ネットワーク管理などの機能を備えています。EDS-726は、厳しい工業用アプリケーションの需要に応えられる、より多くの柔軟性、信頼性およびアプリケーション指向の機能を提供します。

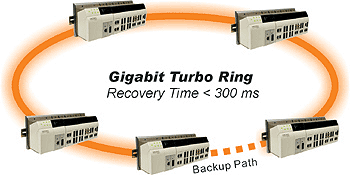

ギガビット・イーサネット･リダンダントリング機能 (回復時間 < 20ms)

イーサネットは、いまや工業オートメーション・アプリケーション分野において中心的な通信メディアとなっています。事実、ビデオ、音声およびハイレートの工業アプリケーションのデータ転送を1つのネットワークに統合するのは、珍しくはありません。また、工業用自動化アプリケーションにおいて、リダンダンシ (冗長度) は、システムの信頼性を保つために常に重要な課題の一つです。Moxa EDS-726は、Moxaが独自に開発した技術のギガビット・リダンダント・イーサネット・プロトコルである"Turbo Ring" (ターボリング) を装備し、ギガビット・イーサネットネットワークの構築を簡単にします。ギガビット"Turbo Ring"の超高速リカバリータイムの実現により、ネットワークのセグメントが切断された場合でも、自動化システムは、従来300msでしたが現在は世界最速の僅か20ms以下で正常に復旧することが可能となりました。

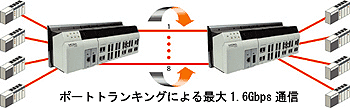

フレキシブルなネットワーク接続のためのLACP

IEEE 802.3ad (LACP, Link Aggregation Control Protocol) は、フレキシブルなネットワーク接続と重要なデバイスのリダンダントパスを提供します。EDS-726は、最大6本のリンク (グループ)、各リンク (グループ) 毎に最大8ポートを多重化することにより最適かつフレキシブルなネットワーク接続を提供します。8ポートの1つが故障した場合、他の7ポートが自動的にバックアップしトラフィックをシェアします。LASPは、グループで選択されたポートを一緒にトランクできるかどうかを決定するために情報の交換をします。

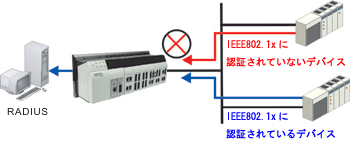

ユーザの認証を強化するIEEE 802.1X

EDS-726は、ユーザの認証を強化するIEEE 802.1X (Port-Based Network Access Control) をサポートしていますので認証されたユーザだけがポートをアクセスすることができます。認証は、ローカルユーザのデータベースあるいは RADUSサーバにより実行されます。

マルチキャスト・トラフィックのフィルタリングのためのIGMPスヌーピングおよびGMRP

EDS-726は、IEEE 802.1D-1998 GMRP (GARP Multicast Registration Protocol) をサポートし、IGMPスヌーピングは、マルチキャスト・トラフィックをフィルタリングする機能があるためトラフィックを要求する最終の行先へのみ送信することによりイーサネットLAN上のトラフィック量を削減させます。

VLANは、ネットワークのプランニングを容易にします

VLANは、物理的な接続形態とは別にデバイスの仮想的なグループを設定するもので従来のネットワーク設計による制限である物理的なコネクションに制限されません。若し、デバイスが異なるVLANに属する場合、不法な侵入者やトラフィックに対するエクストラなセキュリティと保護を行うために、それぞれは、互いに通信ができません。EDS-726は、IEEE802.1QとGVRPプロトコルは、ネットワーク全体に対して両立するVLANセッティングを維持するために相互に運用可能なパラメターを交換することができます。

QoSトラフィック優先機能

QoS (Quality of Service) は、重要なデータを矛盾なく予測してデリバリーするトラフィック優先機能をもっています。EDS-726シリーズは、ネットワーク全体にわたる矛盾のない分類を行うためにIEEE802.1p/qレイヤー2 QoSタグ、レイヤ3 TOSインフォメーションをチェックします。EDS-726シリーズのQoS機能は、工業用ネットワークのパフォーマンスとミッションクリティカルなアプリケーションを改善します。

効率の良いネットワークのモニタリングと事前に対策を講じられるRMON

RMON、Internet Engineering Task Force (IETF) 標準モニタリング仕様は、様々なネットワークエージェントとコンソールシステムがネットワーク・モニタリング・データを交換します。RMONは、包括的なネットワークの故障、診断、プランニング、パフォーマンスのチューニングを提供します。そして、事前に対策を講じることができるのでネットワークの管理に有効です。正しくコンフィギュレーションされるなら問題が起こる前にRMONは、調査を行います。これは、問題がユーザに影響する前に行動を取ることができることを意味します。

バンド帯域管理が予想不能のネットワークステータスを予防

EDS-726シリーズは、デバイスの故障により引き起こされるブロードキャスト･ストームの防止だけでなく、ユニキャスト/マルチキャスト/ブロードキャストパケット・レートの入力/出力を設定できます。この方法で管理者に予測できない不具合を予防するための制限した帯域幅の十分な制御ができます。

オンライン・モニタリングのためのポートモニタリング

大規模のネットワークは、しばしば期待したレベルの通信の実行が難しい場合があります。工業用通信のアプリケーションは、オフィス環境で使われるファイル転送スタイルよりも、コマンドレスポンス･スタイルが主に使われています。実際、コントロールエンジニアは最初に工業用イーサネットのセッティングを行う時にセカンドポートをデバイスとコンピューター・ホスト間に係わるアクティビティのモニタリングを行うために使用します。EDS-726シリーズのミラーリングポート機能は、システムが期待された動作を保証するのに役立ちます。

イベントによる自動警報

e-mailによる警報

EDS-726シリーズは、異常が検知されると、リアルタイム警報メッセージとしてシステム管理者にe-mail警報メッセージを送出します。

リレー出力による警報

EDS-726シリーズは、フィールドエンジニアに対する異なる重要なイベントに必要な2つのリレー出力が装備されています。その結果、エンジニアは最優先メッセージに対して迅速に応答し、適切な緊急メンテナンス手順を取ることができます。

重要なセンサーを統合するためのDI

2つのDI (Digital Input) によりEDS-726シリーズは、センサーを自動警報メカニズムに統合することができるので、e-mail SNMPトラップまたはOPCによりIPネットワークに警報メッセージを送ることができます。

ブラウザベースの簡単なコンフィギュレーション

EDS-726シリーズは、Webブラウザ、TelnetコンソールまたはMoxaが供給するWindowsユーティリティによりネットワークを介して簡単にコンフィギュレーションが可能です。Moxaバッチコンフィギュレーションは、複数のEDS-726に対して同時に保存したり、コピーすることにも使用が可能です。

SNMP-OPCサーバによるネットワーク管理

SNMP-OPCサーバソフトウェアパッケージは、SNMPをOPCフォーマットに変換することができます。SNMPマネージメント・インフォメーションを既存のOPCベースのSCADAパッケージに統合すると既存のビジュアリゼーションおよびコントロールアプリケーションに統合でき、イーサネット･ネットワーク管理アプリケーションを構築することができるようになります。

ハイパフォーマンス･ネットワーク･スイッチング技術

• リダンダント･ギガビット･イーサネットリングおよびRSTP/STP (IEEE 802.1W/D)
• 工業イーサネットプロトコルからのマルチキャスト･トラフィフィックをフィルタリングするIGMPスヌーピング/GMRP
• デターミニズム増大のためのポートベースVLAN、IEEE 802.1p/1QおよびTOS/DiffServ
• 802.3ad、LACPによる最適な帯域幅の利用
• IEEE 802.1Xおよびhttps/SSLエンハンスド･セキュリティ
• SNMP V1/V2c/V3による異なるレベルのネットワーク管理
• RMONによる効率のよいネットワークのモニタリングおよび事前対策機能

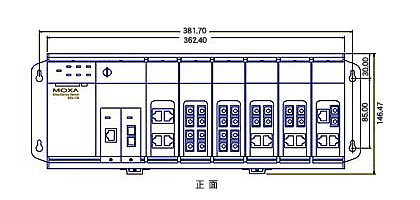

工業アプリケーションのための設計

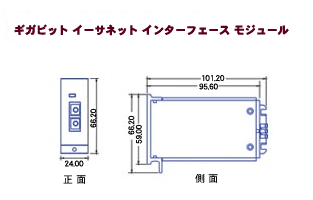

• 10/100/1000BaseT(X)、(RJ45コネクター) または1000BaseSX/LX/LHX/ZX (SCコネクター) による5つの1ポートギガビット･モジュール

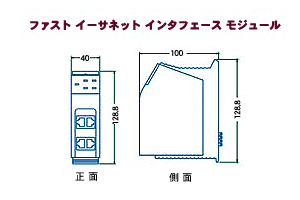

• 10/100BaseT(X) (RJ-45コネクター) および100BaseFX (シングル/マルチモード、SC/STコネクター) をもつ8つの4ポートファースト･イーサネット･モジュール
• ファームウェアのアップグレード、ローディング、コンフィギュレーション･セーブ用コンパクトフラッシュ･カード
• 予期せぬネットワーク状態を予防する帯域幅管理
• システムコンフィギュレーション用ABC-01 (自動バックアップ･コンフィグレータ)
• 承認されたMACアドレスのみアクセスできるロックポート
• オンラインデバッギング用ポートミラーリング
• 異常が発生した時のe-mail、リレー出力による自動警報
• IPアドレスによりインテグレートされたセンサおよびアラームへのディジタル入力
• 接続されたデバイスのIPアドレスの自動リカバリ
• ライン･スワップファースト･リカバリ (特許)
• リダンダント・デュアル電源入力
• IP30 強化された頑丈なケース
• 40kmまたは80kmの長距離伝送サポート

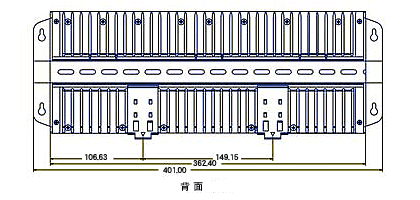

• DINレールまたはパネルマウント
• Webブラウザ、Telnet/シリアルコンソール、Windowsユーティリティ、CFカード、ABC-01によるコンフィギュレーション
• ネットワーク･セグメントを診断するPingコマンド

推奨するソフトウェアとアクセサリ

• ABC-01 RS-232C RJ45ベース自動バックアップ･コンフィグレーター
• EDS-SNMP OPC Server Pro
• DRシリーズDINレール24VDC電源
