EM-2260

この製品は販売を終了いたしました。

EM-2260 シリーズ

メーカ
Moxa
商品コード
EM-2260
ダウンロード
  • RoHS指令準拠
  • CE
  • FCC
  • CRoHS

RISCベースエンベデッドモジュール

EM-2260エンベデッドモジュールは、外部記憶装置接続を設計するために、4RS232C/422/485シリアルポート、デュアルイーサネットポート、CompactFlash ソケットのような外部記憶装置設計するためのEIDEインターフェース、USBポート信号機能を備えています。モジュールは、ガソリンスタンド、自動販売機、発券機を含む各種の工業アプリケーションと簡単に統合できるコンパクトなデザイン性を備えパワーフルなシリアル通信能力のシステムインテグレーションを提供することができます。プログラマは、ready-to-runのWindows CE 6.0のプラットフォームと完全な機能をもつ開発キットによりソフトウェア開発に大きなメリットを与え工業オートメーションアプリケーションの信頼できるコミュニケーションベースを構築きることを見つけることができます。EM-2260エンベデッドモジュールは、Cirrus Logic EP9315 ARM9、32ビット200MHz RISC CPUを搭載しています。この強力なコンピューティングエンジンは、大いに役立つコミュニケーション機能をサポートしますが多くの熱を発生させません。ビルトインされた32MB NOR Flash ROMおよび128MB SDRAMは、EM-2260に直接アプリケーションソフトウェアを作動させるのに十分な記憶を与えます。

ビルトインしたVGA出力インターフェースによりEM-2260は、VGAおよびHMI機能を必要とする製造オートメーション、生産ラインプロセスモニターリング、鉱山オートメーションなどの工業アプリケーションにおけるSCADAシステムに最適です。EM-2260は、Windows CE 6.0をプレインストールしています。また.Netコンパクトフレームコンピューティング環境をサポートしています。これは、Visual Studio 2005のようなツールを使い標準的なPCオペレーティングシステムで開発されたプログラムを僅かな努力あるいはポーティングなしにEM-2260で動かすことができることを意味します。さらに、EM-2260は、標準動作温度モデルに加えて厳しい工業オートメーション環境に対応するためにEM-2260は、-40～75℃の動作温度をサポートするワイドレンジのモデルを揃えています。EM-2260開発キットは、ユーザが評価のために最初にエンベデッドコアーモジュール機能のテストを行うために便利なツールを提供します。キットは、RS-232C/422/485ポート、デジタルI/Oを含む周辺機器を備えているので各種の工業アプリケーション開発に最適といえます。

  • Cirrus Logic EP9315 ARM9 CPU, 200 MHz
  • 128 MB RAMオンボード, 32 MB フラッシュディスク
  • 外部VGA出力接続用グラフィックインターフェース
  • RS-232C/422/485シリアルポート, 2 KVオプティカルアイソレーション
  • ネットワーム冗長化のためのデュアル10/100 Mbpsイーサネット
  • 8 DI および 8 DO チャネル
  • CompactFlash および USB 2.0デバイスサポート
  • Ready-to-run WinCE 6.0プラットフォーム
  • 素早くできる評価およびアプリケーション開発のためのフル機能を発揮する開発キット
  • -40～75℃ワイド動作温度モデル（Tモデル）

ハードウェア仕様

コンピュータ
CPUCirrus Logic EP9315 ARM9 CPU、200 MHz
DRAMSDRAM、128 MB
FlashNOR Flash, 32 MB
OS (プリインストール)LinuxまたはWindows CE 6.0
ストレージ
ストレージ拡張最大2台の外部デバイスが接続可能なEIDEインターフェース
ディスプレイ
グラフィックコントローラ EP9315内部グラフィックアクセラレータエンジン, TTLグラフィック信号サポート
ディスプレイメモリダイナミックビデオメモリ (システムメモリ共有)
グラフィック解像度 1024×768, 8ビット
イーサネットインターフェース
LAN自動検出10/100 Mbpsポート×2, RJ45コネクション
磁気絶縁保護1.5 KV内蔵
シリアルインターフェース
ポート数4
シリアル規格RS-232C/422/485, ソフトウェア選択可
コンソールポートRS-232C(TxD, RxD, GND)、4ピンのピンヘッダ出力
シリアル通信パラメータ
データビット5, 6, 7, 8
ストップビット1, 1.5, 2
パリティNone, 奇数, 偶数, スペース, マーク
フロー制御RTS/CTS, XON/XOFF, RS-485制御ADDC™ (自動データ方向制御)
ボーレート50 bps～921.6 Kbps (非標準ボーレートサポート：詳細はユーザマニュアルをご覧ください)
シリアル信号
TTLTxD, RxD, DTR, DSR, RTS, CTS, DCD, GND
RS-232CTxD, RxD, DTR, DSR, RTS, CTS, DCD, GND
RS-422TxD+, TxD-, RxD+, RxD-, GND
RS-485-4線TxD+, TxD-, RxD+, RxD-, GND
RS-485-2線Data+, Data-, GND
デジタル入力
入力チャネルDI×8
入力電圧3.3 V, CMOS level
デジタル出力
出力チャネルDO×8
デジタル出力レベル3.3 V, CMOS level
スイッチ/ボタン
リセットボタン「工場出荷時のデフォルトにリセット」をサポート
メカニカル
重量70 g
寸法106 × 87 mm
環境
動作温度標準モデル： -10～60℃
保管温度標準モデル： -20～80℃
動作湿度5～95％ RH (結露なきこと)
電源
入力電圧12 VDC
入力電流480 mA ＠ 12 VDC
消費電力5.8 W
規格と認証
EMCEN 55032 Class A, EN 61000-3-2 Class A, EN 61000-3-3, EN 55024, FCC Part 15 Subpart B Class A
グリーン製品RoHS, CRoHS, WEEE
信頼性
警報ツールビルトインブザーおよびRTC (リアルタイムクロック)
自動リブートトリガビルトインWDT(ウオッチドッグタイマ)
MTBF (平均故障間隔)
時間131,832 時間
規格Telcordia (Bellcore) Standard
保証
保証期間5年
詳細Moxa社　製品保証方針

ソフトウェア仕様

Windowsエンベデッド CE 6.0
ファイルシステムFAT (オンボードflash)
インターネットプロトコルスイートTCP, UDP, IPv4, SNMPv2, ICMP, IGMP, ARP, HTTP, CHAP, PAP, SSL, DHCP, SNTP, SMTP, Telnet, FTP, PPP
Webサーバ (WinCE IIS)ASP, ISAPI Secure Socket Layer (SSL 2/3) および Transport Layer Security (TLS/SSL 3.1) パブリックキーベースのプロトコル, および Web Administration ISAPI拡張機能をサポート
ダイアルアップネットワーキングサービスRASクライアントAPI および PPP, 拡張認証プロトコル (EAP), および RASスクリプティングをサポート
ファイルサーバリモートクライアントがネットワークを介してファイルおよびその他のリソースにアクセスすることを可能にします
ウォッチドッグユーザ指定の時間間隔でCPUをリセットするためのCPUハードウェア機能。Moxaライブラリ機能で駆動。
アプリケーション開発ソフトウェア
  • Moxa WinCE 6.0 SDK
  • Moxa API Library
  • C ライブラリ および Run-times
  • コンポーネントサービス (COM および DCOM)
  • Microsoft® .NET Compact Framework 2.0
  • XML, including DOM, XQL, XPATH, XSLT, SAX, SAX2
  • SOAPツールキットクライアント
  • Wins

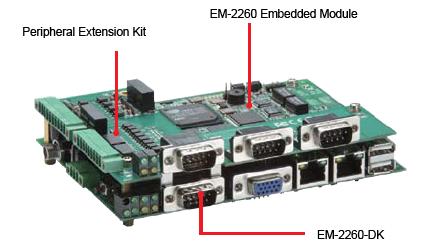

外観図

背面

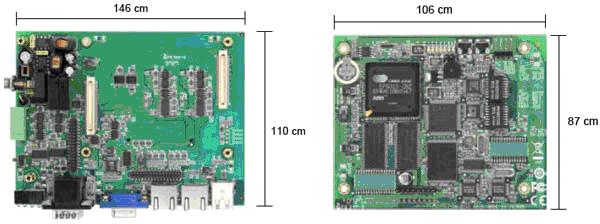

サイズ

オーダー方法

お見積り依頼やご不明な点は、問い合わせフォームよりお問合せください。

標準動作温度モデル (-10～60℃)
EM-2260-CE RISCベース エンベデッドモジュール：シリアルポート×4, DI/DO×8, デュアルLAN, VGA, CompactFlash, USB, Windows CE 6.0 こちらよりお問い合わせください
EM-2260-CE 開発キットEM-2260-DK, EM-2260モジュールを含む
