Hawkeye 9005

L2+マネージド24 x 10/100/1000 PoE+ & 2 x FX/GbE SFP産業用スイッチ

Hawkeye 9005シリーズマネージドLayer2ギガビット産業用スイッチは、ますます高まるIP監視アプリケーションの需要に対応するために設計されました。スイッチは、24 PoE +(802.3af/at)ポートとデイジーチェーンコネクションに対応する2ギガビットSFPスロットを備えています。ファンレス設計であるため埃の多い過酷な産業環境に適しています。スイッチは、DC電源入力タイプで最大685W PoEの電力バジェットをサポートしています。

スイッチは、PD(受電装置)アライブチェック、PoEスケジューリング、PoEバジェットコントロールといったインテリジェントPoE機能を搭載しています。9005スイッチは、ネットワーク効率の最適化、運用コストの削減、容易なユーザマネージメントの提供により企業の限られた予算内で迅速に導入することが可能です。また、IEEE 802.3az Energy Efficient Ethernet(EEE)機能の省電力イーサネットを搭載しているため消費電力を削減することができます。

PoEネットワークデバイスのための高電力バジェットの提供

9005シリーズは、ネットワークアプリケーションにおける高帯域幅、高電力PoEの需要の高まりに対処することによりケーブル配線や回路コストを削減するためにIEEE 802.3at PoE+規格に基づいて設計されています。システム全体のために十分なPoE電力バジェット機能を提供するスイッチは、様々なタイプの高電力消費PoEデバイスに対するシンプルな“Plug–n-Play”PoEを可能にします。これにより9005シリーズは、より遠距離のPoE拡張アプリケーションを満たすためにAC電源コンセントから遠く離れたアプリケーションにとって非常に便利なソリューションを提供します。

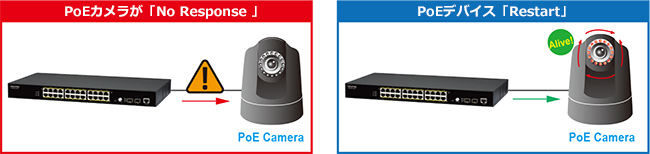

インテリジェントPoEアライブチェック

9005シリーズは、電力をより効率的に利用するためにインテリジェントPoE+機能の設計がされています。スイッチは、PD (受電装置)のリアルタイムステータスを監視するためにアライブチェックパケットをPCに送ります。PDライブが応答しない場合、スイッチのPDライブチェック機能は、障害を検出し、PDを再アクティブ化します。これによりマネージメントの負担が軽減され、システムの信頼性が向上します。

デュアル100FX/ギガビットSFPスロットによる将来を見越したファイバーコネクティビティ

9005シリーズは、2つのマルチレートSFPスロットを備えギガビットイーサネットコネクティビティのためのファイバーチャンネルを容易に確立し、ファイバーベースによるデイジーチェーントポロジーを活用できます。9005スイッチは、長距離、ハイスピードファイバ-コネクティビティを提供すると同時に導入されたシステム間での強化されたノイズ耐性とデータセキュリティを提供します。9005シリーズは、ファイバーベースの監視ネットワークに適した堅牢で費用対効果に優れ、将来を見越したソリューションを提供します

広範なL2機能

9005シリーズは、監視システムのネットワークトラフィックを管理するIGMPスヌーピングや VLAN などの最新のトラフィック規制プロトコルのコレクションを提供します。デバイスは、効率的なストームコントロールおよびフロー制御技術に加えて、ネットワークの輻輳を軽減するためのIGMPスヌーピングv1/v2/v3をサポートします。VLANグループは、監視ネットワークをより効率化、堅牢性、セキュアにする不要なトラフィックをコントロールすることにより帯域幅の適切な使用を容易にします。

冗長および回復力のあるネットワークの維持

9005シリーズは、ネットワーク内のシームレスな伝送を維持するためにRSTPおよびLACPをサポートしています。RSTPは、プライマリリンク障害が発生した場合にバックアップパスを提供することでセキュアな信頼性の高いループフリーのネットワークによりネットワークの収束タイムを削減します。LACPは、ネットワークのセキュリティと信頼性を保証するリンク障害のコンディションで冗長性を実現するために複数の物理的なポートを束ねて1つの論理的チャンネルとして扱うことで保護された仮想単一高帯域幅チャネルの構築に貢献します。

効率的なネットワーク監視とプロアクティブな機能

9005シリーズは、監視ネットワーク内のトラフィック解析、監視、マネージメントの強化されたアプローチを提供するSNMP v1/v2c/v3で構成されています。スイッチは、システムの異常を検出してトラブルシューティングを素早く実現できるインテリジェントなe-mailアラームシステムとSNMPトラップ機能が同化されています。これに加えてデバイスは、異常および望ましくない不具合のその後の解析のためにシステムログを保持します。効率的なネットワークマネージメントのためにスイッチは、ネットワーク障害(Web GUI、SNMP、Telnet)に対処するために代替ソースを提供するコンソールポート(Out-of-Bandマネージメント)と統合されています。

クリックで拡大表示

インテリジェントPoE機能

9005シリーズは、電力をより効率的に利用するためのインテリジェントPoE機能に基づき設計されています。ユーザが設定可能な電力バジェット制限機能により管理者は、各ポートの電力を必要とする時間/週のスケジュールに設定し、それに応じてPD(受電装置)への電力出力を有効または無効にできます。PDのリアルタイムステータスを監視するためにスイッチは、PDにアライブチェックパケットを送ります。これによりマネージメントの負担が軽減され、システムの信頼性が向上します。

クリックで拡大表示

ECOフレンドリグリーンイーサネット設計

9005は、消費電力の増加に対処するためにIEEE 802.3az Energy Efficient Ethernet(EEE)準拠のグリーンイーサネットテクノロジーを実装しています。このecoフレンドリ設計によりスイッチは、自動的に電力消費を調整しデータアクティビティが少ない期間にエネルギーを節減します。これによりエネルギー使用量を大幅に軽減し運用コストを削減できます。

規格
IEEE 802.310BASE-T
IEEE 802.3u100BASE-TX
IEEE 802.3ab1000BASE-T
IEEE 802.3z1000BASE-SX/LX
IEEE 802.3xFlow Control
IEEE 802.1dSTP
IEEE 802.1wRSTP
IEEE 802.1pClass of Service
IEEE 802.1qVLAN Tagging
IEEE 802.3azEnergy Efficient Ethernet
IEEE 802.3afPoE
IEEE 802.3atPoE plus
ネットワークマネージメント
コンフィギュレーションCommand Line Interface、Telnet、Web GUI、Syslog SNMP v1/v2c、Management VLAN、SNTP、Firmware Upgradable、Configuration Upload/Download
VLANIEEE 802.1Q、Port-based VLAN、MAC-based VLAN
トラフィックコントロールIGMP snooping/Throttling、QoS、Flow Control、Rate Limit、Storm Control、Traffic Monitor、Port Isolation,Loop Detection、RSTP/STP
診断LED status、SNMP trap、E-mail alarm、Port Mirroring,RMON、Port Statistic.
パフォーマンス
スイッッチング機能52Gbps
フォワーディングレート38.7Mpps
パケットバッファ8Mb
MACアドレステーブル8K
ジャンボフレーム10KBytes
電源
入力電圧ACバージョン : 100~240V AC、50/60Hz
DCバージョン: 48~57V DC
電源消費量20W (システムのみ)
PoE+機能
PoE+機能最大24 IEEE802.3af/802.3at PD(受電装置)
PoE電力バジェット:
DCバージョン:685W
ACバージョン:200V ~240V AC 330W @50℃
100~130V AC 260W @50℃
200~240V AC 280W @60℃
100~130V AC 240W @60℃
インターフェース
ポート24 x 10/100/1000BASE-T PSE Ports
2 x FX/GbE SFP
1 x Console Port
メカニカルおよび環境
ラックスペース19"
フォームファクタラックマウント
FANファンレス
サイズ(W x D x H)44 x 31 x 4.4 cm
重量4.0 kg
動作温度DCバージョン:-40℃~70℃
ACバージョン:10℃~60℃
保管温度-40℃~85℃
高度2000 m
動作湿度(結露なし)5 ~ 95%
保管湿度(結露なし)5 ~ 95%
規格および認証
電磁両立性(EMC)CE Mark
FCC Class A
EN 55032 (CISRP 32) Class A
EN 61000-3-2/3, EN61000-6-2/4
WEEEYES
RoHSYES
衝撃IEC 60068-2-27
落下IEC 60068-2-32
振動IEC 60068-2-6

アプリケーション

ファイバー ポートを使用した長距離コネクティビティ

9005シリーズは、インフラストラクチャ内の長距離通信を確保するために24 ポート10/100/1000BASE-T PoE+ および2スロットギガビットSFPのサポートによる光ファーバーコネクティビティを提供します。

クリックで拡大表示

適切なネットワークインフラストラクチャの提供

9005シリーズは、24 ギガビットRJ45 ポートを搭載したマネージド L2+ ギガビットPoE+ スイッチです。スイッチは、ハイパフォーマンスPoE+(802.3af/at)規格のサポート、CAT 5eツイストケーブルを介して接続されたPDデバイスに電力を供給します。スイッチは、ワイヤレス AP、IP カメラ、VoIP電話など最大 24 PDに対して電力の供給を満たすことができる費用対効果に優れたネットワークインフラストラクチャを提供します。

クリックで拡大表示

リンクの冗長性とループフリーネットワークの維持

9005シリーズは、信頼性とセキュリティを確保する高速リンクスイッチングおよびループフリー監視ネットワークを実行するための冗長リンクを提供するRapid Spanning Tree Protocol (IEEE 802.1w RSTP)をサポートします。

クリックで拡大表示

サイズ (単位=mm(inch))

オーダー方法

お見積り依頼やご不明な点は、問い合わせフォームよりお問合せください。


9005-24GP2GS-DC-685-IL2+マネージド24x10/100/1000 PoE+ & 2 x FX/GbE SFPスイッチ、48~57VDC,PoE電力バジェット685W、70℃ こちらよりお問い合わせください
9005-24GP2GS-AC220-330-CL2+マネージド24x10/100/1000 PoE+ & 2 x FX/GbE SFPスイッチ、200~240VAC,PoE電力バジェット330W、50℃
9005-24GP2GS-AC110-260-CL2+マネージド24x10/100/1000 PoE+ &2 x FX/GbE SFPスイッチ、100~130VDC,PoE電力バジェット260W、50℃
9005-24GP2GS-AC220-280-HL2+マネージド24x10/100/1000 PoE+ & 2 x FX/GbE SFPスイッチ、200~240VAC,PoE電力バジェット280W、60℃
9005-24GP2GS-AC110-240-HL2+マネージド24x10/100/1000 PoE+ & 2 x FX/GbE SFPスイッチ、100~130VDC,PoE電力バジェット240W、50℃

オプショナルアクセサリ

GBM-1041000Base-SX 1.25G, マルチモードSFP, 500m こちらよりお問い合わせください
GBM-1231000Base-LX、Bi-Di SFP TX:1310/RX:1550,シングルモード,10km
