ICS-G7748/7750/7752シリーズ

この製品は販売を終了いたしました。
【後継機種】 ICS-G7748A/ICS-G7750A/ICS-G7752Aシリーズ

48G/48G+2XG/48G+4XGポート フルギガビット モジュラーマネージドイーサネットスイッチ

48G/48G+2XG/48G+4XGポート フルギガビット モジュラーマネージドイーサネットスイッチ

プロセスオートメーションおよび交通輸送オートメーションアプリケーションは、データ、音声、ビデオを結合するハイパフォーマンスかつ高信頼性を必要とします。モジュラー設計のICS-G7748/G7750/G7752シリーズ フル・ギガビットバックボーンスイッチは、ネットワーク計画を容易にして最大48ギガビットイーサネット+4 10ギガビットイーサネットポートをインストールすることができる優れた柔軟性を提供します。のフル・ギガビット能力は、ハイパフォーマンスおよびネットワークを通して大量のビデオ、音声、データをすばやく転送する能力を提供することにより帯域幅を改善します。スイッチは、Turbo Ring、Turbo Chain、RSTP/STPリダンダントプロトコルをサポートし、ネットワークバックボーンシステムの信頼性と可用性を向上するためにファンレスおよびアイソレートリダンダント電源を備えています。

  • 最大48ギガビットイーサネットポート+4 10Gイーサネットポート
  • 最大52オプティカルファイバー接続(SFPスロット)
  • ファンレス、0 ~ 60℃動作温度範囲
  • 優れた柔軟性と煩わしさのない拡張を実現するモジュラー設計
  • 継続的なオペレーションを提供するホットスワップインタフェースおよび電源モジュール
  • ネットワークリダンダンシを保証するTurbo Ring、Turbo Chain、RSTP/STP
  • ユニバーサル110/220VAC電源のアイソレートリダンダント電源入力

  • IPv6 Ready logoアワード (IPv6 Logo Committee認証)
  • IEEE 1588 PTP V2*(精密時間プロトコル)ネットワークの精密時間同期
  • 異なるポリシーによるIPアドレスの割り当てのためのDHCP Option 82
  • Modbus/TCP産業用イーサネットプロトコルサポート
  • Turbo Ring、Turbo Chain(リカバリタイム< 20 ms)、RSTP/STPネットワークリダンダンシ
  • IGMPスヌーピングおよびGMRPによるマルチキャストトラフィックのフィルタリング
  • IEEE 802.1Q VLANおよびGVRPによるネットワーク計画が容易
  • QoS (IEEE 802.1p/1QおよびTOS/DiffServ) によるデターミニズムの向上
  • IEEE 802.3ad、LACPによる最適な帯域幅使用
  • IEEE 802.1X、HTTPSおよびSSHによるネットワークセキュリティ強化
  • SNMPv3による異なるレベルのネットワーク管理
  • RMONによる効率的なネットワークの監視およびプロアクティブな能力
  • 帯域幅管理により安定したネットワークパフォーマンスを保証
  • MACアドレスに基づいた認証のないアクセスをブロックするためのポートロックポート機能
  • 最適な帯域幅使用のためのポートトランキング
  • 異常発生時のE-mail、リレイ出力を介した自動警報
テクノロジ
規格 IEEE 802.3 (10BaseT)
IEEE 802.3u (100BaseT(X) & 100Base FX)
IEEE 802.3ab (1000BaseT(X))
IEEE 802.3ae (10ギガビットイーサネット)
IEEE 802.3z (1000BaseSX/LX/LHX/ZX)
IEEE 802.3x (フローコントロール)
IEEE 802.1D (スパニングツリープロトコル)
IEEE 802.1W (Rapid STP)
IEEE 802.1Q (VLANタギング)
IEEE 802.1p (Class of Service)
IEEE 802.1X (オーセンテーション)
IEEE 802.3ad (LACPによるポートトランク)
プロトコル IGMPv1/v2 device, GMRP, GVRP, SNMPv1/v2c/v3, DHCP Server/Client, DHCP Option 82, BootP, TFTP, SNTP, SMTP, RARP, RMON, HTTP, HTTPS, Telnet, SSH, Syslog
MIB MIB-II, Ethernet-like MIB, P-BRIDGE MIB, Q-BRIDGE MIB, Bridge MIB, RSTP MIB, RMON MIB Groups 1, 2, 3, 9
フローコントロール IEEE 802.3x フローコントロール, バックプレッシャフローコントロール
スイッチプロパティ
プライオリティキュー 8
IGMPグループ 512
最大VLANサポート数 256
VLAN IDレンジ VID 1 ~ 4094
MACテーブルサイズ 16K
パケットバッファサイズ 12Mbit
インターフェース
ギガビットイーサネット 12スロット : 4ポートインターフェースモジュール, 10/100/1000BaseT(X)または100/1000BaseSFPスロット
注 : IM-G7000ギガビットイーサネットモジュール製品については、IM-G7000製品情報をご覧ください。
10Gイーサネット 2または4 10GbE SFP+スロット(ICS-G7750およびICS-G7752のみ)
コンソールポート RS-232C(RJ45コネクタ)
LED表示 STAT, PWR1, PWR2, FAULT, MSTR/HEAD, CPLR/TAIL, XG1/XG2/XG3/XG4(ICS-G7750およびICS-G7752のみ)
アラーム接点 1 リレー出力(2A @30VDC)
デジタル入力 1 入力(グランド共通、但し電気的に絶縁)
・ステート"1" : +13 ~ +30V
・ステート"0" : -30 ~ +3V
・最大入力電流 : 8mA
電源
電源入力 110/220VAC(85 ~ 264VAC)
過電流保護
逆極性保護
メカニカル
ケース IP30プロテクション
サイズ(W×H×D) 440×176×482.8mm
取付 19"ラックマウンティング
環境
動作温度 0 ~ 60℃
保管温度 -40 ~ 85℃
相対湿度 5 ~ 95%(結露なきこと)
認証
EMI FCC Part 15 Subpart B Class A, EN 55022 Class A
安全 UL 60950-1(申請中), EN 60950-1(申請中)
鉄道トラフィック EN 50121-4
保証
保証期間 5年
詳細 Moxa社 製品保証方針

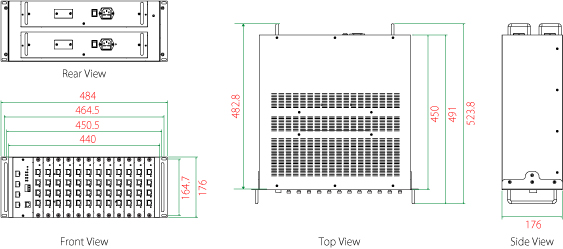

サイズ (単位 = mm)

ICS-G7748/G7750/G7752シリーズ サイズ

オーダー方法

お見積り依頼やご不明な点は、問い合わせフォームよりお問合せください。

※ 本シリーズ製品には電源入力用ケーブルは同梱されておりません。
HV型番(AC100V電源入力)製品をご購入の際は下記の別売り電源コードを併せてご検討ください。24Vおよび48VDC入力製品は端子台入力になります。別途配線用ケーブル/コードをご用意ください。


ICS-G7748-HV-HV フルギガビット モジュラーマネージドイーサネットスイッチシステム, 4ポートギガビットイーサネットインターフェースモジュール用12スロット, 2 電気絶縁電源(85 ~ 264VAC), 最大合計48Gポート, 動作温度 0 ~ 60℃ こちらよりお問い合わせください
ICS-G7750-2XG-HV-HV フルギガビット モジュラーマネージドイーサネットスイッチシステム, 2 10GbE SFP+スロット, 4ポートギガビットイーサネットインターフェースモジュール用12スロット, 2 電気絶縁電源(85 ~ 264VAC), 最大合計48G +2 10GbEポート, 動作温度 0 ~ 60℃
ICS-G7752-4XG-HV-HV フルギガビット モジュラーマネージドイーサネットスイッチシステム, 4 10GbE SFP+スロット, 4ポートギガビットイーサネットインターフェースモジュール用12スロット, 2 電気絶縁電源(85 ~ 264VAC), 最大合計48G +4 10GbEポート, 動作温度 0 ~ 60℃

オプショナルアクセサリ

ネットワーク管理ソフトウェア
MXview 産業用ネットワーク管理ソフトウェア(産業ネットワーキングソリューション用) こちらよりお問い合わせください

日本向け電源ケーブル

PWC-C13JP-3B-183 電源ケーブル こちらよりお問い合わせください
