IKS-6524/6526シリーズ
- この製品は販売を終了いたしました。
24および24+2Gポートラックマウントマネージドイーサネットスイッチ
- メーカ
- Moxa
- 商品コード
- IKS-6524/6526シリーズ
- ダウンロード
24および24+2Gポートラックマウントマネージドイーサネットスイッチ
IKS-6500シリーズスタンドアロンタイプ産業用マネージドラックマウントスイッチは、シームレスに制御ネットワークおよびフィールドネットワークを統合することができる設計がされています。スイッチは、-40 ～ 75℃にわたる極端な動作温度下で稼動することができます。また、通信ネットワークの信頼性を確実にする高度なイーサネットスイッチ機能のサポートおよび最大2つのAC電源入力を備えています。IKS-6500スイッチは、交通管制システム(NEMA TS2)、鉄道アプリケーション(EN50121-4)、マリタイムアプリケーション(DNV/GLおよび他のマリタイム認証)、鉱山および石油/ガス産業アプリケーション(Class I Division 2)を含むミッションクリティカルなアプリケーションに要求される苛酷な条件に応えることができる設計がされています。
- IPv6 Ready logoアワード (IPv6 Logo Committee認証)
- IEEE 1588 PTP V2＊(精密時間プロトコル)ネットワークの精密時間同期
- 異なるポリシーによるIPアドレスの割り当てのためのDHCP Option 82
- Modbus/TCP産業用イーサネットプロトコルサポート
- Turbo Ring、Turbo Chain(リカバリタイム< 20 ms)、RSTP/STPネットワークリダンダンシ
- IGMPスヌーピングおよびGMRPによるマルチキャストトラフィックのフィルタリング
- ポートベースVLAN、IEEE 802.1Q VLANおよび GVRPプロトコルによりネットワーク計画が容易
- QoS（IEEE 802.1p/1Q）およびTOS/DiffServによるデターミニズムの向上
- IEEE 802.3ad、LACPによる最適な帯域幅使用
- IEEE 802.1X、HTTPSおよびSSHによるネットワークセキュリティ強化
- SNMP V1/V2c/V3による異なるレベルのネットワーク管理
- RMONによる効率的なネットワークの監視およびプロアクティブな能力
- 帯域幅管理が安定したネットワークパフォーマンスを保証
- MACアドレスに基づいた認証のないアクセスをブロックするための“ロックポート”機能
- オンラインデバッグのためのポートミラーリング
- 異常発生時のE-mail、リレイ出力を介した自動警報
- 接続されたデバイスのIPアドレスの自動リカバリ
- ラインスワップファーストリカバリ
- Webブラウザ、Telnet/シリアルコンソール、CLI、Windowsユーティリティ、ABC-01自動バックアップによるコンフィギュレーション
| テクノロジ | |
| 規格 | IEEE 802.3 : 10BaseT IEEE 802.3u : 100BaseT(X) and 100BaseFX IEEE 802.3ab : 1000BaseT(X) IEEE 802.3z : 1000BaseX IEEE 802.3x : Flow Control IEEE 802.1D : Spanning Tree Protocol(STP) IEEE 802.1w : Rapid STP IEEE 802.1Q : VLAN Tagging IEEE 802.1p : Class of Service(QoS) IEEE 802.1X : 認証 IEEE 802.3ad : Port trunk w/LACP |
|---|---|
| フローコントロール | IGMP v1/v2, GMRP, GVRP, SNMPv1/v2c/v3, DHCP Server/Client, BootP, TFTP, SNTP, SMTP, RARP, RMON, HTTP, HTTPS, Telnet, SSH, Syslog, DHCP Option 66/67/82, Modbus/TCP, LLDP, IEEE 1588 PTP, IPv6 |
| MIB | MIB-II イーサネットライクMIB, P-BRIDGE MIB, Q-BRIDGE MIB, Bridge MIB, RSTP MIB, RMON MIB Group 1, 2, 3, 9 |
| スイッチ機能 | |
| プライオリティキュー | 4 |
| IGMPグループ | 256 |
| VLANサポート最大数 | 64 |
| VLAN IDレンジ | VID 1 ～ 4094 |
| インターフェース | |
| RJ45ポート | 10/100BaseT(X) および/また 10/100/1000BaseT(X) オートネゴシエーションスピード |
| ファイバーポート | 100BaseSFPスロット(IKS-6524-8SFPシリーズ)または 1000BaseSFP スロット(IKS-6526-2GTXSFPシリーズ) |
| システムLED表示 | STAT, PWR1, PWR2, FAULT, MSTR/HEAD, CPLR/TAIL |
| モードLED表示 | LNK/ACT, FDX/HDX, RING PORT, COUPLER PORT, SPEED |
| コンソールポート | RS-232C(RJ45コネクタ) |
| 電源 | |
| 入力電圧 | 110/220VAC(85 ～ 264VAC) |
| 入力電流 | ● IKS-6524-F-HV-T : Max. 333/222mA @110/230VAC ● IKS-6524-F-HV-HV-T : Max. 402/324mA @110/230VAC ● IKS-6524-8SFP-F-HV-T : Max. 501/295mA @110/230VAC ● IKS-6524-8SFP-F-HV-HV-T : Max. 555/390mA @110/230VAC ● IKS-6526-2GTXSFP-F-HV-T : Max. 398/254mA @110/230VAC ● IKS-6526-2GTXSFP-F-HV-HV-T : Max. 465/350mA @110/230VAC |
| 過負荷保護 | 有 |
| 可逆極性保護 | 有 |
| メカニカル | |
| ケース | IP30プロテクション |
| 重さ | IKS-6524シリーズ : 4780g IKS-6524-8SFPシリーズ : 4850g IKS-6526-2GTXSFPシリーズ : 4820g/4700g |
| サイズ | 440×44×342.5mm |
| 取付 | 19"ラックマウント |
| 認証 | |
| EMI | FCC Part 15, CISPR (EN55022) class A |
| 安全 | EN60950-1 (申請中)、CSA C22.2 No. 60950-1, EN60950-1 (申請中) |
| ハザードロケーション | UL/cUL Class I, Division 2, Groups A, B, C, D (申請中), ATEX Zone 2, Ex nC IIC (申請中) |
| マリタイム | DNV, GL (申請中), ABS, LR, NK |
| 交通管制 | NEMA TS2 |
| 鉄道管制 | EN50121-4 |
| 環境 | |
| 動作温度 | -40 ～ 75℃、コールドスタート最小100VAC @40℃ |
| 保管温度 | -40 ～ 85℃ |
| 相対温度 | 5 ～ 95% (結露なきこと) |
| 保証 | |
| 保証期間 | 5年 |
| 詳細 | Moxa社 製品保証方針 |

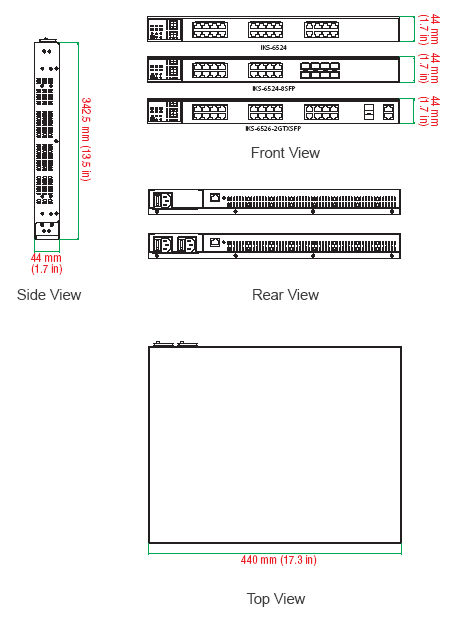

サイズ (単位=mm)
オーダー方法
お見積り依頼やご不明な点は、問い合わせフォームよりお問合せください。
※ 本シリーズ製品には電源入力用ケーブルは同梱されておりません。
HV型番（AC100V電源入力）製品をご購入の際は下記の別売り電源コードを併せてご検討ください。24Vおよび48VDC入力製品は端子台入力になります。別途配線用ケーブル/コードをご用意ください。
| IKS-6524-F-HV-T | マネージドラックマウントイーサネットスイッチシステム、24 10/100BaseT(X)ポート、フロントパネルケーブル接続、1 電源(85 ～ 264VAC)、-40 ～ 75℃動作温度 | こちらよりお問い合わせください |
|---|---|---|
| IKS-6524-F-HV-HV-T | マネージドラックマウントイーサネットスイッチシステム、24 10/100BaseT(X)ポート、フロントパネルケーブル接続、2 電源(85 ～ 264VAC)、-40 ～ 75℃動作温度 | |
| IKS-6524-8SFP-F-HV-T | マネージドラックマウントイーサネットスイッチシステム、16 10/100BaseT(X)ポートおよび8 100BaseSFPスロット、フロントパネルケーブル接続、1 電源(85 ～ 264VAC)、-40 ～ 75℃動作温度 | |
| IKS-6524-8SFP-F-HV-HV-T | マネージドラックマウントイーサネットスイッチシステム、16 10/100BaseT(X)ポートおよび8 100BaseSFPスロット、フロントパネルケーブル接続、2 電源(85 ～ 264VAC)、-40～75℃動作温度 | |
| IKS-6526-2GTXSFP-F-HV-T | マネージドラックマウントイーサネットスイッチシステム、24 10/100BaseT(X)ポートおよび2 コンボ10/100/1000BaseT(X)ポートまたは1000BaseSFPスロット、フロントパネルケーブル接続、1 電源(85 ～ 264VAC)、-40 ～ 75℃動作温度 | |
| IKS-6526-2GTXSFP-F-HV-HV-T | マネージドラックマウントイーサネットスイッチシステム、24 10/100BaseT(X)ポートおよび2 コンボ10/100/1000BaseT(X)ポートまたは1000BaseSFPスロット、フロントパネルケーブル接続、2 電源(85 ～ 264VAC)、-40 ～ 75℃動作温度 |
日本向け電源ケーブル
| PWC-C13JP-3B-183 | 電源ケーブル | こちらよりお問い合わせください |
|---|
