IKS-6728-8PoE-4GTXSFP-48-48-T

24+4GポートギガビットモジュラマネージドPoE+イーサネットスイッチ

販売終了

本製品は 販売を終了いたしました。

主な製品特長

  • IEEE 802.3af/at対応8ビルトインPoE+ポート
  • 最大36W出力/PoE+ポート
  • 苛酷な屋外環境用3KV LANサージ保護
  • デバイスモード解析のためのPoE診断
  • 広帯域幅通信のための4ギガビットコンボポート
  • 全負荷で-40から75℃動作温度範囲

FCC

CE

UL

本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。

MoxaのIKS-6728-8PoEシリーズ、ギガビットモジュラマネージドPoE+イーサネットスイッチは、ビジネスおよび産業用ミッションクリティカルなアプリケーション要求を満たす設計がされています。IKS-6728-8PoEは、最大24 10/100BaseT(X)またはPoE/PoE対応+および4コンボギガビットイーサネットポートを標準装備しています。IKS-6728-8PoEイーサネットスイッチは、標準モードでPoE+ポートあたり最大30Wの電力提供およびワイパー/ヒーターを使用した全天候性のIP監視カメラ、ハイパフォーマンスワイヤレスアクセスポイントおよび堅牢なIP電話といったヘビーデューティの産業PoEデバイスが必要とする最大36 Wの高出力を提供します。IKS-6728-8PoEイーサネットスイッチは、PoE+ポート用48VDCおよびシステム電源およびシステム電源用110/220VACの2種類の電源入力ソースをサポートします。
これらのイーサネットは、STP/RSTP、Turbo Ring、Turbo Chain、PoE電力管理、PoEデバイス自動チェッキング、PoE電源スケジューリング、PoE診断、IGMP、VLAN、QoS、RMON、帯域幅管理およびポートミラーリングといった様々な管理機能をサポートしています。IKS-6728-8PoEシリーズは、PoEシステムの中断のない信頼性を保証するための3KVサージ保護機能を備え苛酷な屋外アプリケーションのために特別に設計されています。

テクノロジー
規格IEEE 802.3af/at PoE/PoE+出力
IEEE 802.3 10BaseT
IEEE 802.3u 100BaseT(X)および100BaseFX
IEEE 802.3ab 1000BaseT(X)
IEEE 802.3z 1000BaseX
IEEE 802.3x フロー制御
IEEE 802.1D-2004 スパニングツリープロトコル
IEEE 802.1w Rapid STP
IEEE 802.1s マルチプルスパニングツリープロトコル
IEEE 802.1Q VLANタギング
IEEE 802.1p Class of Service
IEEE 802.1X 認証
IEEE 802.3ad LACPを使用したポートトランク
プロトコルIGMP v1/v2、GMRP、GVRP、SNMPv1/v2c/v3、DHCP Server/Client、BootP、 TFTP、SNTP、SMTP、RARP、RMON、HTTP、HTTPS、Telnet、SSH、Syslog、 DHCP Option 66/67/82、EtherNet/IP、Modbus/TCP、LLDP、IEEE 1588 PTP V2、 IPv6、NTP Server/Client
MIBMIB-II、Ethernet-like MIB、P-BRIDGE MIB、Q-BRIDGE MIB、Bridge MIB、RSTP MIB、RMON MIB Group 1、2、3、9
フロー制御IEEE 802.3x フロー制御、バックプレッシャフロー制御
スイッチプロパティ
プライオリティキュー4
最大利用VLAN数64
VLAN IDレンジVID 1~4094
IGMPグループ256
MACテーブルサイズ8K
パケットバッファサイズ2Mbit
インターフェース
ファストイーサネット10/100BaseT(X)、100BaseFX (SC/STコネクター)、100BaseSFPまたはPoE+10/100BaseT(X)を使った8ポート10/100BaseT(X)または8または6ポートインターフェースモジュール用2モジュラスロット
Note詳細はIM-6700ファストイーサネットモジュールをご覧ください。
ギガビットイーサネット4ポート10/100/1000BaseT(X)または100/1000BaseSFP
コンソールポートUSBシリアルコンソール(Type Bコネクター)
USBストレージポートUSB 2.0 (ABC-02-USB-T用Type Aコネクター)
システムLED表示PWR1、PWR2、EPS1、EPS2、STATE、FAULT、MSTR/HEAD、CPLR/TAIL
アラーム接点1 リレイ出力、電流容量3A @ 30VDC
電源
入力電圧HVモデル
110/220VAC (85~264VAC):スイッチシステム用
48VDC (46~57VDC):PoEシステム用、PoE+デバイスには (53~57VDCを推奨)

48VDCモデル
48VDC (46~57VDC):スイッチおよびPoEシステム用
入力電流HVモデル
PWR入力電流 (スイッチシステム):
Max. 0.33A @ 110VAC
Max. 0.24A @ 230VAC
EPS入力電流 (PoEシステム):
Max. 0.29A @ 48VDC (PoEデバイスの電源消費を含まず)

48VDCモデル
PWR/EPS入力電流 (スイッチおよびPoEシステム):
Max. 0.53A @ 48VDC (PoEデバイスの電源消費を含まず)
過電流保護
逆極性保護
メカニカル
ハウジングIP30保護
サイズ440×44×280mm
重さIKS-6728-8PoE-4GTXSFP-HV-HV-T:4250g
IKS-6728-8PoE-4GTXSFP-HV-T:4150g
IKS-6728-8PoE-4GTXSFP-48-48-T:4250g
IKS-6728-8PoE-4GTXSFP-48-T:4150g
インストレーション19インチ"ラックマウント
環境
動作温度-40~75℃
保管温度-40~85℃
相対湿度5~95% (結露なきこと)
規格および認証
安全UL 60950-1、EN 60950-1
EMIFCC Part 15 Subpart B Class A、EN 55022 Class A
EMSEN 61000-4-2 (ESD) Level 3、EN 61000-4-3 (RS) Level 3、 EN 61000-4-4 (EFT) Level 3、EN 61000-4-5 (サージ) Level 3、 EN 61000-4-6 (CS) Level 3、EN 61000-4-8、EN 61000-4-11
衝撃IEC 60068-2-27
落下IEC 60068-2-32
振動IEC 60068-2-6
Note最新情報はMoxaのwebサイトをご覧ください。
保証
保証期間5年
詳細Moxa社 製品保証方針

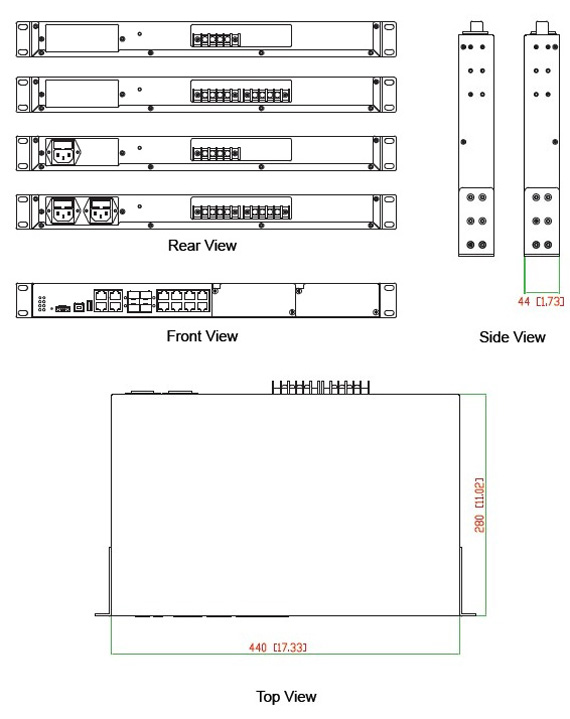

サイズ (単位 = mm)

IKS-6728-8PoE-4GTXSFP-48-48-T - サイズ
IKS-6728-8PoE-4GTXSFP-48-48-Tビルトイン10/100BaseT(X)PoE+ポート×8
4ギガビットカッパー/SFPコンボポートおよびファストイーサネットPoE+モジュール用の1スロットを備えたモジュララックマウントイーサネットPoE+スイッチ。8ビルトインPoE+ポートおよび最大24PoE+ポートによる最大24+4Gポートサポート
アイソレート電源×2 (48VDC)
動作温度:-40~75℃

コンパチブルモデル

SFP-1Gシリーズ
SFP-1GSXLCSFPモジュール
1000BaseSXポート×1、LCコネクター
伝送距離0.5km
動作温度0~60℃
SFP-1GLSXLC SFPモジュール
1000BaseLSXポート×1、LCコネクター
伝送距離2km
動作温度0~60℃
SFP-1GLXLCSFPモジュール
1000BaseLXポート×1、LCコネクター
伝送距離10km
動作温度0~60℃
SFP-1GLHLCSFPモジュール
1000BaseLHポート×1、LCコネクター
伝送距離30km
動作温度0~60℃
SFP-1GLHXLCSFPモジュール
1000BaseLHポート×1、LHXコネクター
伝送距離40km
動作温度0~60℃
SFP-1GZXLCSFPモジュール
1000BaseZXポート×1、LCコネクター
伝送距離80km
動作温度0~60℃
SFP-1GEZXLCSFPモジュール
1000BaseEZXポート×1、LCコネクター
伝送距離110km
動作温度0~60℃
SFP-1G10ALCWDMタイプ(BiDi)SFPモジュール
1000BaseSFPポート×1、LCコネクター
伝送距離10km
TX 1310nm
RX 1550nm
動作温度0~60℃
SFP-1G10BLCWDMタイプ(BiDi)SFPモジュール
1000BaseSFPポート×1、LCコネクター
伝送距離10km
TX 1550nm
RX 1310nm
動作温度0~60℃
SFP-1G20ALCWDMタイプ(BiDi)SFPモジュール
1000BaseSFPポート×1、LCコネクター
伝送距離20km
TX 1310nm
RX 1550nm
動作温度0~60℃
SFP-1G20BLCWDMタイプ(BiDi)SFPモジュール
1000BaseSFPポート×1、LCコネクター
伝送距離20km
TX 1550nm
RX 1310nm
動作温度0~60℃
SFP-1G40ALCWDMタイプ(BiDi)SFPモジュール
1000BaseSFPポート×1、LCコネクター
伝送距離40km
TX 1310nm
RX 1550nm
動作温度0~60℃
SFP-1G40BLCWDMタイプ(BiDi)SFPモジュール
1000BaseSFPポート×1、LCコネクター
伝送距離40km
TX 1550nm
RX 1310nm
動作温度0~60℃
SFP-1GSXLC-TSFPモジュール
1000BaseSXポート×1、LCコネクター
伝送距離0.5km
動作温度-20~75℃
SFP-1GLSXLC-TSFPモジュール
1000BaseSXポート×1、LCコネクター
伝送距離2km
動作温度:-40~85℃
SFP-1GLXLC-TSFPモジュール
1000BaseSXポート×1、LCコネクター
伝送距離10km
動作温度:-40~85℃
SFP-1GLHLC-TSFPモジュール
1000BaseLHポート×1、LCコネクター
伝送距離30km
動作温度:-40~85℃
SFP-1GLHXLC-TSFPモジュール
1000BaseLHXポート×1、LCコネクター
伝送距離40km
動作温度:-40~85℃
SFP-1GZXLC-TSFPモジュール
1000BaseZXポート×1、LCコネクター
伝送距離80km
動作温度:-40~85℃
SFP-1G10ALC-TWDMタイプ(BiDi)SFPモジュール
1000BaseSFPポート×1、LCコネクター
伝送距離10km
TX 1310nm
RX 1550nm
動作温度:-40~85℃
SFP-1G10BLC-TWDMタイプ(BiDi)SFPモジュール
1000BaseSFPポート×1、LCコネクター
伝送距離10km
TX 1550nm
RX 1310nm
動作温度:-40~85℃
SFP-1G20ALC-TWDMタイプ(BiDi)SFPモジュール
1000BaseSFPポート×1、LCコネクター
伝送距離20km
TX 1310nm
RX 1550nm
動作温度:-40~85℃
SFP-1G20BLC-TWDMタイプ(BiDi)SFPモジュール
1000BaseSFPポート×1、LCコネクター
伝送距離20km
TX 1550nm
RX 1310nm
動作温度:-40~85℃
SFP-1G40ALC-TWDMタイプ(BiDi)SFPモジュール
1000BaseSFPポート×1、LCコネクター
伝送距離40km
TX 1310nm
RX 1550nm
動作温度:-40~85℃
SFP-1G40BLC-TWDMタイプ(BiDi)SFPモジュール
1000BaseSFPポート×1、LCコネクター
伝送距離40km
TX 1550nm
RX 1310nm
動作温度:-40~85℃
SFP-1FEシリーズ
SFP-1FEMLC-TSFPモジュール
100Base-FX マルチモード、LCコネクター
伝送距離4km
動作温度:-40~85℃
SFP-1FESLC-TSFPモジュール
100Base-FX シングルモード、LCコネクター
伝送距離40km
動作温度:-40~85℃
SFP-1FELLC-TSFPモジュール
100Base-FX シングルモード、LCコネクター
伝送距離80km
動作温度:-40~85℃
IM-6700シリーズ
IM-6700-8TXファストイーサネットモジュール
10/100T(X)ポート×8
IM-6700-8SFPファストイーサネットモジュール
100BaseSFPスロット×8
IM-6700-6MSCファストイーサネットモジュール
マルチモード100BaseFXポート×6、SCコネクター
IM-6700-6MSTファストイーサネットモジュール
マルチモード100BaseFXポート×6、STコネクター
IM-6700-6SSCファストイーサネットモジュール
シングルモード×6
100BaseFXポート、SCコネクター
IM-6700-8PoEファストイーサネットPoE+モジュール
100BaseT(X)PoE/PoE+ポート×8 (IKS-6728-8PoEシリーズのみサポート)
IM-6700-2MSC4TXファストイーサネットモジュール
マルチモード×2
100BaseFXポート、SCコネクターおよび10/100BaseT(X)ポート×4
IM-6700-2MST4TXファストイーサネットモジュール
マルチモード×2
100BaseFXポート、STコネクターおよび10/100BaseT(X)ポート×4
IM-6700-2SSC4TXファストイーサネットモジュール
シングルモード×2
100BaseFXポート、SCコネクターおよび10/100BaseT(X)ポート×4
IM-6700-4MSC2TXファストイーサネットモジュール
マルチモード×4
100BaseFXポート、SCコネクターおよび10/100BaseT(X)ポート×2
IM-6700-4MST2TXファストイーサネットモジュール
マルチモード×4
100BaseFXポート、STコネクターおよび10/100BaseT(X)ポート×2
IM-6700-4SSC2TXファストイーサネットモジュール
シングルモード×4
100BaseFXポート、SCコネクターおよび10/100BaseT(X)ポート×2

オプショナルアクセサリー

MXviewコンバージされたオートメーションネットワークのために設計された産業用ネットワークマネージメントソフトウェア
