NPort 5600-8-DT

製品情報

弊社取扱い製品情報ページです。

Moxa製品

製品技術情報はこちら

8ポート RS-232C/422/485 シリアルデバイスサーバデスクトップ

メーカ: Moxa
商品コード: NPort 5600-8-DT
ダウンロード

概要
特長
仕様
詳細情報
オーダー情報

コンパクト 8ポートシリアルデバイスサーバ

NPort®5600-8-DTデバイスサーバは、基本的な設定だけで簡単かつ透過的に、8台の既存のシリアルデバイスをイーサネットに接続することができます。ネットワーク上にシリアルデバイスと管理ホストを分配して、両方の管理を集結化することができます。NPort®5600-8-DTデバイスサーバは、19インチモデルに比べて小型のフォームファクタですので、追加のシリアルポートを必要とするがマウンティングレールが利用できないアプリケーションに最適です。NPort®5600-8-DTシリーズは、POS、ファクトリオートメーション、変電所の電源配電EMSシステムのような、さらなるシリアルポートを必要とするアプリケーションには最適です。

RS-485アプリケーションに便利な設計

NPort®5600-8-DTデバイスサーバは、1kΩと150kΩのプルアップ/プルダウン抵抗、120Ωのターミネータをサポートし、選択ができます。クリティカルな環境において、シリアル信号の反射を防ぐためにターミネーション抵抗を必要とします。ターミネーションを必要とするとき、適切な電気信号を保証するためにプルアップ/プルダウン抵抗の設定も必要となります。すべての環境においてこれらの抵抗を必要とするとは限りませんので、NPort®5600-8-DTデバイスサーバは、DIPスイッチを設けてシリアルポート毎にマニュアルでターミネーション、プルアップ/プルダウン抵抗を設定することができます。

便利な電源入力

NPort®5600-8-DTデバイスサーバは、ターミナルブロックと電源ジャックをサポートしています。従って、電源装置とターミナルブロックあるいは電源アダプタの電源ジャックと直接接続ができますので、容易かつ柔軟性があります。

便利なカスケードスタイル・ワイヤリングができる2つのイーサネットポート

NPort®5600-8-DTデバイスサーバは、イーサネットスイッチポートとして使うことができる2つのイーサネットポートを備えています。1つのポートをネットワークまたはサーバに接続し、もう1つのポートを他のイーサネットデバイスに接続することができます。このデュアルイーサネットポートは、各デバイスを別のイーサネットスイッチに接続する必要がないため、配線コストを削減できます。

スピーカーや電子メールによる自動警告機能

ビルトインスピーカーは、イーサネットリンクあるいは電源入力に障害があるとアドミニストレータに警報を発します。Webコンソールは、どのイーサネットまたは電源入力に障害が発生したかを表示します。電子メール警報は、障害が発生したときに発信します。これらの機能は、メンテナンスエンジニアが緊急事態に迅速に対処することができる、価値あるツールです。

8ポート RS-232C/RS-422/RS-485 オペレーションサポート
コンパクト・デスクトップサイズ
オート検出10/100Mbpsイーサネット
15KV ESDサージ保護(全信号)
LCDパネルにより容易にIPアドレスの設定可能
Webコンソール、Telnetコンソール、およびWindowsユーティリティから設定可能
TCPサーバ、TCPクライアント、UDP、リアルCOMオペレーションモード
ネットワーク管理のためのSNMP MIB-IIサポート

LAN
ポート数	2 (1 IP)
スピード	10/100Mbps, オートMDI/MDIX
コネクタ	8ピン RJ45
磁気アイソレーション保護	内蔵 1.5KV
シリアルインターフェイス
ポート数	8
シリアル規格	NPort 5610-8-DT：RS-232C NPort 5650-8-DT：RS-232C/422/485
コネクタ	NPort 5610-8-DT/5650-8-DT/5650I-8-DT：DB9 オス NPort 5610-8-DT-J/5650-8-DT-J：RJ45 (8ピン)
シリアルライン保護	15KV ESD (全信号ラインサポート) 光絶縁 : 2KV (NPort 5650I-8-DT のみ)
RS-485データ方向制御	ADDC® (自動データ方向制御)
RS-485用プルハイ/ロー抵抗	1 kΩ, 150 kΩ
RS-485用ターミネータ	120 Ω
シリアル通信パラメータ
データビット	5, 6, 7, 8
ストップビット	1, 1.5, 2
パリティ	なし、偶数、奇数、スペース、マーク
フローコントロール	RTS/CTS および DSR/DTR (RS-232Cのみ), XON/XOFF
速度	50 bps ～ 921.6 Kbps
シリアル信号
RS-232C	TxD, RxD, RTS, CTS, DTR, DSR, DCD, GND
RS-422	Tx+, Tx-, Rx+, Rx-, GND
RS-485-4線	Tx+, Tx-, Rx+, Rx-, GND
RS-485-2線	Data+, Data-, GND
ソフトウェア機能
プロトコル	ICMP, IP, TCP, UDP, DHCP, BOOTP, Telnet, DNS, SNMP V1, HTTP, SMTP, SNTP, Rtelnet, ARP, RFC2217
設定オプション	Webコンソール, Telnetコンソール, シリアルコンソール, Windowsユーティリティ
Windows Real COMドライバ	Windows 95/98/ME/NT/2000, Windows XP/2003/Vista/2008/7/8 x86/x64, 2012 x64, Embedded CE 5.0/6.0, XP Embedded
Fixed TTYドライバ	SCO Unix, SCO OpenServer, UnixWare 7, UnixWare 2.1, SVR 4.2, QNX 4.25, QNX 6, Solaris 10, FreeBSD, AIX 5.x, HP-UX 11i
Linux Real TTYドライバ	Linux kernel 2.4.x, 2.6.x, 3.x
プッシュボタン付ミニスクリーン (標準温度モデル用)
LCDパネル	ケース上にLCD(Liquid Crystal Display)あり
ボタン	4個
メカニカル
ケース	メタル, IP30保護
重さ	NPort 5610-8-DT：1760 g NPort 5610-8-DT-J：1710 g NPort 5650-8-DT：1770 g NPort 5650-8-DT-J：1710 g NPort 5650I-8-DT：1850 g
サイズ	取付部なし：197 × 44 × 125 mm 取付部含む：229 × 125 × 46 mm 底パネルのDINレールキット込：197 × 125 × 53 mm
環境
動作温度	0 ～ 55℃
保管温度	-20 ～ 70℃
動作湿度	5 ～ 95％ RH (結露なきこと)
電源
入力電圧	12 ～ 48VDC
消費電力	NPort 5610-8-DT：611 mA ＠ 12 V, 300 mA ＠ 24 V, 140 mA ＠ 48 V NPort 5610-8-DT-J：611 mA ＠ 12 V, 300 mA ＠ 24 V, 140 mA ＠ 48 V NPort 5650-8-DT：615 mA ＠ 12 V, 300 mA ＠ 24 V, 156 mA ＠ 48 V NPort 5650I-8-DT：1066 mA ＠ 12 V, 510 mA ＠ 24 V, 200 mA ＠ 48 V NPort 5650-8-DT-J：615 mA ＠ 12 V, 300 mA ＠ 24 V, 156 mA ＠ 48 V
規格と認証
安全	UL 60950-1, EN 60950-1
EMC	CE, FCC
EMI	EN 55022 Class A, FCC Part 15 Subpart B Class A
EMS	EN 55024
信頼性
アラートツール	ビルトインブザー、RTC (リアルタイムクロック)
自動リブートトリガ	ビルトインWDT (ウオッチドッグタイマ)
平均故障間隔 (MTBF)
時間	163,356 時間
保証
保証期間	5年
詳細	Moxa社製品保証方針

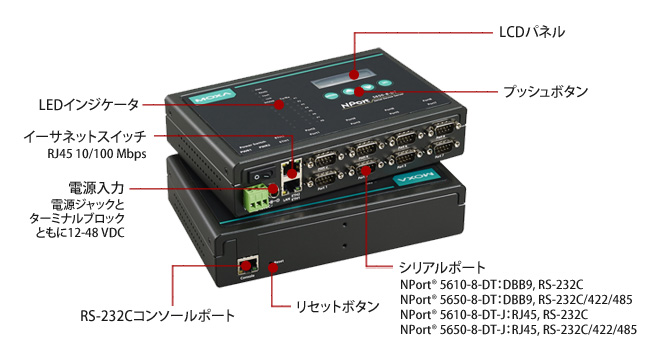

外観

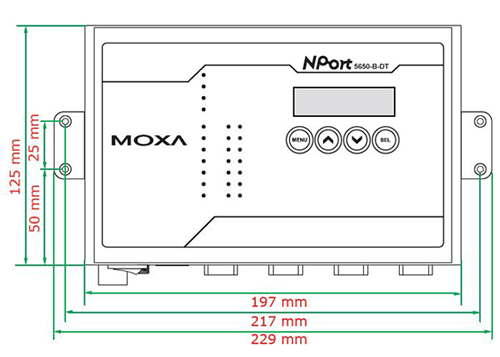

サイズ (単位＝mm(inch))

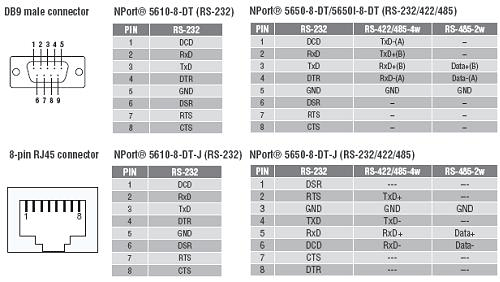

ピンアサインメント

オーダー方法
