NSH-5632
マネージド 24スロット ファーストイーサネット SFP + 4G コンボ L3スイッチ
お気に入り登録するにはログインが必要です。
新規ユーザー登録 / ログイン
販売終了
本製品は 販売を終了いたしました。
主な製品特長
主な機能
- 標準:
- IEEE: 802.3u, 802.3z, 802.3ab, 802.3x, 802.3ad, 802.1d, 802.1w, 802.1s, 802.1q, 802.1p
- インターフェース:
- 24x 100Base-FX SFP slots
- 4x ギガビットSFP/RJ-45
- RS-232Cコンソール (RJ-45)
- ネットワーク:
- STP/ RSTP/ MSTP
- 最大16K MACアドレスの自動学習
- DHCPリレー
- IGMPスヌーピングによるマルチキャストフィルタリング
- 出入通信速度制限
- L2/L3/L4/L7アクセス制御リスト
- 8つのプライオリティキュー
- フルVLAN (802.1q)
- LACPリンクアグリゲーション
- GVRP VLANレジストレーションプロトコル
- ルーティング:
- 静的ルート
- RIPv1/v2
- OSPF
- DVMRP
- PIM-DM
- VRRP
- マネージメント:
- WebベースのGUI
- SNMP
- RMON
- Telnet/コンソール
- コマンドライン（Sisco仕様）
- IEEE 802.1x ネットワークアクセス制御
- ポートコンフィグレーション、ステータス、統計、セキュリティ
- ファイバポートでのロスオブリンク管理
- ポートのミラリング
- 電源:
- 100 ～ 240VAC 自動測距電源入力
- -48VDC電源オプションあり
- リダンダント電源オプションあり
- メカニカル & 環境:
- デスクトップおよびラックマウント可能ユニット
- 動作温度: 0°C～50°C
本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。
NSH-5632はSFPスロットおよび4つのギガビットコンボポート内に24の10/100Mbps ファーストイーサネットを持つハイパフォーマンス マネージドSNMP レイヤー3スイッチです。
Web/SNMPマネージメント機能により、リモート制御を行うことができ、ネットワーク管理およびモニタリングオプションに柔軟性を与えます。インターネットWebブラウザ経由による「インバンド」SNMP管理ステーションからの管理でも、「アウトオブバンド」のSR-232Cコンソールポートからの管理でも、NSH-5632はネットワークモニタリング、管理およびトラブルシューティングを容易に行います。
バンド幅の集中したアプリケーションにおいては、NSH-5632はLACPリンクアグリゲーションの最大32のトランクグループに対応し、さらにはそれらのトランクポートには障害迂回機能があり、1つまたは複数のポートに障害が起きた際にも冗長機能を発揮します。また、802.1Q VLANおよびGVRP VLANレジストレーションの両方をサポートするため、ネットワークのトラフィック・セグメンテーションやブロードキャストのドメインアイソレーション/拡張、およびその他VLAN形成における関連特長を単純化します。NSH-5530の多彩な機能によりネットワーク管理における優れた能率とパフォーマンスを提供します。
アプリケーション

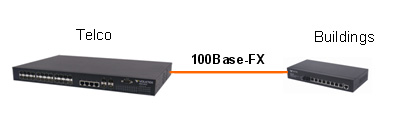

FTTBアプリケーション用の設計。右の図はNSH-5632シリーズを使用したMTU/MDUトリプルプレイの典型的なアプリケーションです。実際の距離は使用するケーブルの質やターミナル機器などのいくつかの要素により異なります。
| 標準 | IEEE 802.3u | 100Base-TX/FX |
|---|---|---|
| IEEE 802.3ab | 1000Base-T | |
| IEEE 802.3z | 1000Base-SX/LX/LHX | |
| IEEE 802.3ad | ポートトランキング | |
| IEEE 802.3 | 10Base-T | |
| IEEE 802.1d | スパニングツリープロトコル | |
| IEEE 802.1w | RSTP | |
| IEEE 802.1s | マルチスパニングツリープロトコル | |
| IEEE 802.3x | フロー制御 | |
| IEEE 802.1p | プライオリティキュー | |
| IEEE 802.1q | VLANタギング | |
| ポート | 24 x 10/100Base-TX (RJ-45) 4 x GbE SFP 4 x 10/100/1000Base-T (RJ-45) 1 x RS-232Cコンソール(RJ-45) | |
| スループット | 14,880/148,800/1,488,000 パケット/秒(pps) ～ 10/100/1000 Mbps ポート | |
| MACテーブル | 最大16Kアドレス | |
| VLAN | ポートベースおよびタグベース (4KVIDs) | |
| QoS | ポートベース, IEEE 802.1p タグ, IPv4 ToS/DiffServ, IPv6 Traffic Class, ソース/目的先 MACアドレス | |
| 波長 | SFPモジュールによる | |
| 最大距離 | RS-232C | 15m |
| 光ファイバ | 最大110km | |
| 電源 | 電源入力 | 100 ～ 240VAC / 55W |
| 温度 | 動作 | 0°C ～ 50°C |
| 保管 | -20°C ～ 70°C | |
| 湿度 | 動作 | 10% ～ 80% RH |
| 保管 | 5% ～ 90% RH | |
| エミッション | FCC Class A Part 15およびCE認証 | |
| 安全 | EN 60950 | |
| 寸法 | 285 x 440 x 44 mm (D x W x H) | |
| 重量 | 4.5kg | |
※デザイン・仕様は予告なく変更になる場合があります。
| NSH-5632 | マネージド 24スロット ファーストイーサネットSFP + 4G(4x10/100/1000 +4xSFP) コンボL3スイッチ |
|---|
