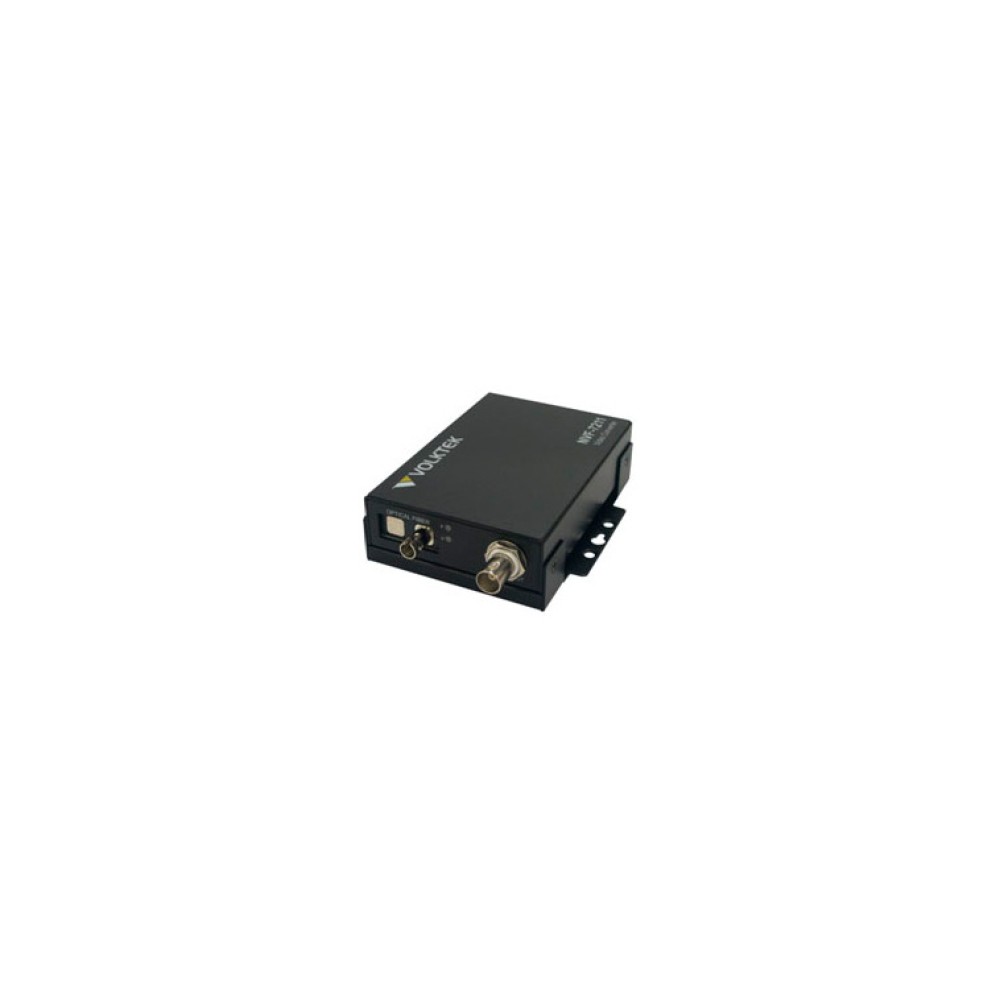

NVF-7211
NVF-7211
×
お気に入り登録するにはログインが必要です。
新規ユーザー登録 / ログイン
販売終了
本製品は 販売を終了いたしました。
主な製品特長
- 1つのシングルファイバ上をデジタルビデオ送信
- 一方通行ビデオ送信
- マルチモードファイバでは最大送信距離2km
- シングルモードファイバでは最大送信距離20km、リクエストによりさらに長距離可能
- 低ノイズおよび低ビットエラー率（BER）
- 少ないクロストーク
- サージ保護
- フィールドアプリケーション向けのオプティカルインターフェースオプション
- LEDによるステータス表示
- MTBF>10.5 時間
カテゴリー
本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。
VOLKTEKのNVF-7211は長距離のシームレスな送信を必要とする監視システムのために特別に設計された製品です。良くあるアプリケーション例としては、家屋、工場、空港、高速道路およぼトンネル内です。
NVF-7211トランスミッタではビデオ信号を光信号に変換してシングルファイバリンクを経由してNVF-7211レシーバへ送信し、光信号をアナログ信号に戻してモニタにイメージを表示します。NVF-7211は1つのビデオチャンネルを1つのファイバ上に送信する機能があります。ビデオの光送信は長距離送信および高画質の最適なソリューションです。NVF-7211はNXF-711 1スロット、NXF-717 4スロットおよびNXF-719 12スロットシャーシ内にて使用可能です。
| ビデオ信号仕様 | |
| プロトコル | PAL, NTSC |
|---|---|
| ビデオバンド幅 | 8MHz |
| ビットエラー率 | <10-9 |
| ビデオ入出力電圧 | 1V P-P |
| ビデオ入出力インピーダンス | 75Ω |
| ビデオ解像度 | 8 Bit |
| DG | <1% |
| DP | <0.6° |
| SNR | >60dB |
| オプティカル仕様 | |
| ファイバタイプ | マルチモード 距離:2km 波長:1310nm |
| シングルモード 距離:20Km 波長:1310nm | |
| 物理的仕様 | |
| 寸法 | 109.2 x 73.8 x 23.4 mm (L x W x H) |
| 重量 | 160g |
| 電源 | 12V DC, 800mA |
| LEDインジケータ | 電源. ビデオ, オプティカル信号 |
| コネクタおよびケーブル | |
| ビデオ | BNC |
| ファイバ | ST, FC/PC |
| シングルモードファイバ | 9/125 μm |
| マルチモードファイバ | 50/125, 62.5/125 μm |
| 環境 | |
| 動作温度 | -10℃ ~ 70℃ |
| 湿度 | 0～95％ (凝縮なし) |
| 認証 | FCC/CE |
| MTBF | >10.5 時間 |
| NVF-7211TM | 1チャンネル ビデオトランスミッタ, マルチモード, FCコネクタ |
|---|---|
| NVF-7211RM | 1チャンネル ビデオレシーバ, マルチモードe, FCコネクタ |
| NVF-7211TS | 1チャンネル ビデオトランスミッタ, シングルモード, FCコネクタ, 20 km |
| NVF-7211RS | 1チャンネルビデオレシーバ, シングルモード, FCコネクタ, 20 km |
| NVF-7211TM-ST | 1チャンネル ビデオトランスミッタ, マルチモード, STコネクタ |
| NVF-7211RM-ST | 1チャンネル ビデオレシーバ, マルチモード, STコネクタ |
| NVF-7211TS-ST | 1チャンネル ビデオトランスミッタ, シングルモード, STコネクタ, 20 km |
| NVF-7211RS-ST | 1チャンネルビデオレシーバ, シングルモード, STコネクタ, 20 km |
