PD3041
RJ-11および2線ターミナルブロックタイプ 電話線及びツイストペアシリアルケーブル用サージプロテクタ
- メーカ
- EtherWAN
- 商品コード
- PD3041
- ダウンロード
幅広い動作温度範囲に対応する電話線及びツイストペアシリアルケーブル用サージプロテクタ
EtherWANの堅牢性の高い産業用ワイド動作温度対応のサージ保護デバイス『PD3041』は、電話線を使ったアプリケーションにおいて危険な電気サージやグランドループ、大型モータ、高圧切換器、溶接機の起動や切換の際に生じる電気放電および落雷などの影響から貴重なネットワーク機器を保護するために設計が施されています。PD3041は、ED3501およびED3541エクステンダを介してイーサネットを長距離延長する際に使用する、電話線を接続するRJ-11/2線式ターミナルブロックコネクタを備えています。電話線間のトータルサージ電流は、最大10KAを保護します。 また、PD3041は、幅広い動作温度範囲（100Mbpsのスループットの下で-40℃～75℃）に対応しており、EN61000-4-5に準拠した設計がされ、UL497B、IEC61643-21、CE、FCC、VCCIおよびRoHSのコンプライアンス要件を満たしています。PD3041は、ハイレベルのデータポート保護を行うことで、高い可用性と信頼性を必要とするEtherWANの電話線を使用するすべてのエクステンダに使用可能です。アプリケーションとしては、屋外のIPカメラとアクセスポイントをはじめとして、屋上に設置されたネットワーキングキャビネットがあります。
- 電力サージ保護ソリューション
- 柔軟性のある設定
- 幅広い動作温度範囲に対応
| 電気 | |
| 最大連続動作電圧 UC | ≤ 185VDC |
|---|---|
| 最大連続動作電圧 UC (wire-wire) | ≤ 185VDC |
| 最大連続動作電圧 UC(wire-ground) | ≤ 185VDC |
| ノーマル電流IN | ≤ 380mA (25℃) |
| 動作実効電流IC at UC | ≤ 6 μA |
| 残留電流IPE | ≤ 4 μA |
| 公称放電サージ In (8/20) μs(Core-Core) | ≤ 5 kA |
| 公称放電サージ In (8/20) μs (Core-Earth) | ≤ 5 kA |
| トータルサージ電流(8/20) μs | 10 kA |
| 公称パルス電流Ian (10/1000) μs (Core-Core) | ≤ 100A |
| 公称パルス電流Ian (10/1000) μs (Core-Core) (Core-Earth) | ≤ 100A |
| 公称パルス電流Ian (10/1000) μs (Core-Core) | ≤ 150A |
| 公称パルス電流Ian (10/1000) μs (Core-Earth) | ≤ 150A |
| Output voltage limitation at 1 kV/μs (Core-Core) spike | ≤ 250 V |
| 出力電圧制限1 kV/μs (Core-Earth) spike | ≤ 250 V |
| 残留電圧at In, (conductor-conductor) | ≤ 120 V |
| 残留電圧at In, (conductor-ground) | ≤ 120 V |
| 電圧保護レベル UP (Core-Core) | ≤ 300 V (B2 – 100A) ≤ 300 V (C1 – 500A) ≤ 300 V (C2 – 5kA) |
| 電圧保護レベル UP (Core-Earth) | ≤ 300 V (B2 – 100A) ≤ 300 V (C1 – 500A) ≤ 300 V (C2 – 5kA) |
| レスポンスタイム tA (Core-Core) | ≤ 100 ns |
| レスポンスタイム tA(Core-Earth) | ≤ 100 ns |
| 入力減衰 aE, sym. | Typ. 0.5 dB (≤ 5 MHz) Typ. 0.3 dB (≤ 8 MHz/150Ω) Typ. 0.3 dB (≤ 2.5 MHz/600Ω) |
| 近接漏話減衰 | ≤ 35 dB (At 250 MHz/100 Ω) |
| カットオフ周波数fg (3 dB), sym. in 100 Ohm system | Typ. 50 MHz |
| レジスタンスin series | 3.3 Ω ±10% |
| サージ許容容量in acc.with IEC 61643-21(Core-Core) | B2 (4kV / 100A) C1 (1kV / 500A) C2 (10kV / 5kA) (Terminal block) C2 (6kV / 3kA) (RJ11) |
| サージ許容容量in acc.with IEC 61643-21(Core-Earth) | B2 (4kV / 100A) C1 (1kV / 500A) C2 (10kV / 5 kA) (Terminal block) C2 (6kV / 3kA) (RJ11) D1 (1 kA) |
| メカニカル | |
| 筐体 | Aluminum caseアルミケース IP30 |
| サイズ | 62.5mm (W) x 100mm (H) x 30mm (D) |
| 重量 | 184g ± 10% |
| 設置 | RJ-11コネクタ/ターミナルブロック |
| 環境 | |
| 動作温度 | -40～75℃ |
| 保管温度 | -40～85℃ |
| 湿度 | 5～95%, 結露なきこと |
| 認証 | |
| ISO | ISO9001認定施設で製造 |
| EMI | CE FCC Part 15 Class B VCCI |
| TUV | IEC61643-21 |
| UL | UL497B |

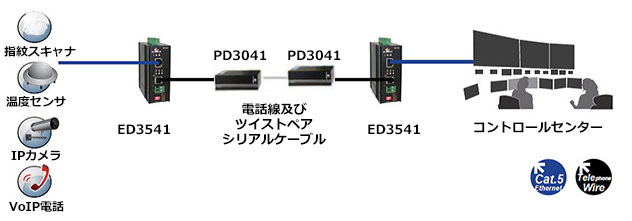

アプリケーション

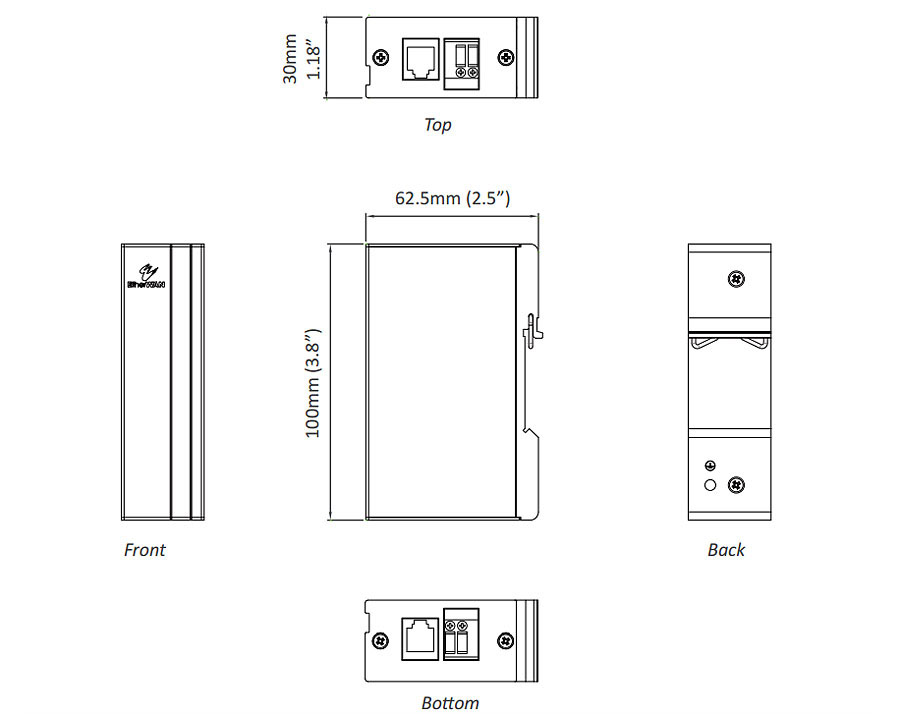

サイズ (単位=mm（inch）)
オーダー方法
お見積り依頼やご不明な点は、問い合わせフォームよりお問合せください。
| PD3041 | RJ-11および2線ターミナルブロックタイプ 電話線及びツイストペアシリアルケーブル用サージプロテクタ |
|
|---|
