SMG-1100
スマートマシン･ツー・マシンModbusゲートウェイ,2シリアルポート,GPRS/EDGE,イーサネット,IPsec
お気に入り登録するにはログインが必要です。
新規ユーザー登録 / ログイン
販売終了
本製品は 販売を終了いたしました。
主な製品特長
- ビルトインGPRS/EDGEセルラー通信
- 周波数帯： 850/900/1800/1900 MHzサポート
- スマートマシン･ツー･マシンゲートウェイ、2 シリアルポート、4 イーサネットポート、VGA、USB、IPsec
- 2 ソフトウェア選択可能RS-232C/422/485 シリアルポート
- 300 bps～921.6 Kbps、 非標準ボーレートサポート
- ネットワーク冗長用10/100 Mbpsイーサネット
- Modbus RTUおよびModbus ASCII シリアルプロトコルサポート
- Modbus TCPサポート
- ゲートウェイ障害の生成とフィルタリング
- ネットワークトラフィックのルートを決めるためにModbusアドレッシングを使用
- 自動接続管理
- IPsecサポート
- Modbus & IPsecコンフィギュレーションのためのユーザーインターフェース
本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。
- 概要
- 仕様
- 詳細情報
- 型番
- シリーズ
- FAQ
SMG-1100シリーズは、セルラー通信に必要な2つのソフトウェアの選択可能なRS-232C/422/485ポート、1イーサネットポート、4バンド900/1800/850/1900MHzの GPRS/EDGEを備え分散したModbusデバイスを洗練したワイヤレスM2Mソリューションに提供します。SMG-1100は、GPRS/EDGEまたはイーサネット経由でModbus TCPに接続してオペレーションすることができるModbus RTU/ASCIIプロトコルのModbusデバイスをネットワークに接続します。また、各シリアルポートは、最大31台のシリアルスレーブをIPネットワークへの接続をサポートします。SMG-1100は、プロトコル変換機能を実装すると共にシリアルマスターおよびスレーブの両方を担うことができます。また、ビルトインIPsec機能は、ワイヤレス環境においても暗号化してデータ伝送を保証します。
| LAN | 1オートセンシング10/100 Mbpsポート（RJ45) |
|---|---|
| 磁気アイソレーション保護 | 1.5 KVビルトイン |
セルラーインターフェース
| セルラーモード | GPRS、EDGE |
|---|---|
| 周波数帯 | 850/900/1800/1900 MHz |
| GPRS Class | 12 |
| EDGE Class | 12 |
| コーディングスキーム | CS1～CS4 |
シリアルインターフェース
| シリアル規格 | 2 RS-232C/422/485ポート、ソフトウェア選択可能(DB9/M) |
|---|---|
| ESD保護 | 15 KV ESD保護（全信号） |
シリアル通信パラメータ
| データビット | 7、8 |
|---|---|
| ストップビット | 1、2 |
| パリティ | None、奇数、偶数、スペース、マーク |
| フロー制御 | RTS/CTS、None |
| ボーレート | 300 bps～921.6 Kbps |
シリアル信号
| RS-232C | TxD、RxD、DTR、DSR、RTS、CTS、DCD、GND |
|---|---|
| RS-422 | TxD+、TxD-、RxD+、RxD-、GND |
| RS-485-4線 | TxD+、TxD-、RxD+、RxD-、GND |
| RS-485-2線 | Data+、Data-、GND |
LED
| システム | レディー |
|---|---|
| LAN | 10M/Link、100M/Link (コネクタ) |
| セルラー | セルラーイネーブル、信号強度(5 LED) |
| シリアル | TxD、RxD |
スイッチ/ボタン
| リセットボタン | "工場出荷時のデフォルトにリセット"サポート |
|---|---|
| セルラーリセットボタン | セルラーリセット機能サポート |
メカニカル
| ハウジング | アルミ （1 mm) |
|---|---|
| 重さ | 1 kg |
| サイズ | 144 x 119 x 40 mm （耳またはアンテナ除く) |
| マウンティング | DINレール、ウォールマウント（オプショナルウォールマウントキット必要) |
| アンテナ長 | 85 mm |
環境
| 動作温度 | -10～60℃ |
|---|---|
| 保管温度 | -20～80℃ |
| 相対湿度 | 5～95% （結露なきこと) |
| 耐震 | 2 g's @ IEC-68-2-6、正弦波、5-500 Hz、1 Oct./min、1 hr/axis |
| 耐衝撃 | ・DINレールキット付：6 g's @ IEC-68-2-27、半正弦波、11 ms ・DINレールキットなし：20 g's @ IEC-68-2-27、半正弦波、11 ms |
電源
| 入力電圧 | 12～48 VDC |
|---|---|
| 電力消費量 | ・300 mA @ 24 VDC ・600 mA @ 12 VDC |
規格 / 認証
| 安全 | UL 60950-1、CSA C22.2 No. 60950-1-03、EN 60950-1 |
|---|---|
| EMC | CE、FCC |
| EMI | EN 55022 Class A、FCC Part 15 Subpart B Class A |
| EMS | EN 55024 |
| ラジオ | EN 301 489-1、EN 301 489-7、EN 301 511 |
| グリーン製品 | RoHS、CRoHS、WEEE |
信頼性
| 警報ツール | ビルトインブザーおよびRTC （real-time clock)バッテリバックアップ |
|---|---|
| 自動リブートトリガー | ビルトインWDT （watchdog timer) |
保証
| 保証期間 | 5 年 |
|---|---|
| 詳細 | Moxa社 製品保証方針 |
Linux
| Kernel Version | 2.6.23 |
|---|---|
| ブートローダー | Redboot |
| プロトコルスタック | TCP、UDP、IPv4、SNMP V1、ICMP、IGMP、ARP、HTTP、CHAP、PAP、SSH 1.0/ 2.0、SSL、DHCP、NTP、NFS、SMTP、Telnet、FTP、PPP、PPPoE |
| ファイルシステム | JFFS2 （オンボードフラッシュ) |
| システムユーティリティ | bash、busybox、tinylogin、telnet、ftp、scp、pppd、openvpn、iptables |
| telnetd | Telnetサーバdaemon |
| ftpd | FTP サーバdaemon |
| sshd | Secure shell サーバ |
| Apache | Webサーバdaemon、 PHPおよびXMLサポート |
| openvpn | Virtual private network サービスマネジャー |
| iptables | Firewallサービスマネジャー |
| pppd | シリアルポートdaemon & PPPoEを通してダイアルイン/アウト |
| snmpd | Snmpdエージェントdaemon |
| inetd | TCPサーバマネージャープログラム |
| アプリケーション開発ソフトウェア | ・Moxa Linux APIライブラリー ・Linux Tool Chain：Gcc、Glibc、GDB |
| デバイスドライバー | UART、RTC、ブザー、SDカード、USB（USB flash diskサポート)、DI/DO |
| ソフトウェア暗号ロック | BINEncryptor： バイナリーファイル（Moxa特許技術）のための暗号ツール |

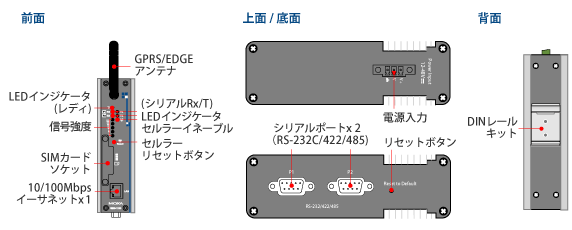

外観

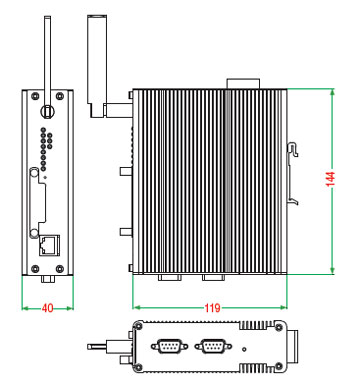

サイズ (単位：mm)
| SMG-1100 | スマートマシン･ツー・マシンModbusゲートウェイ、2シリアルポート、GPRS/EDGE、IPsec |
|---|
