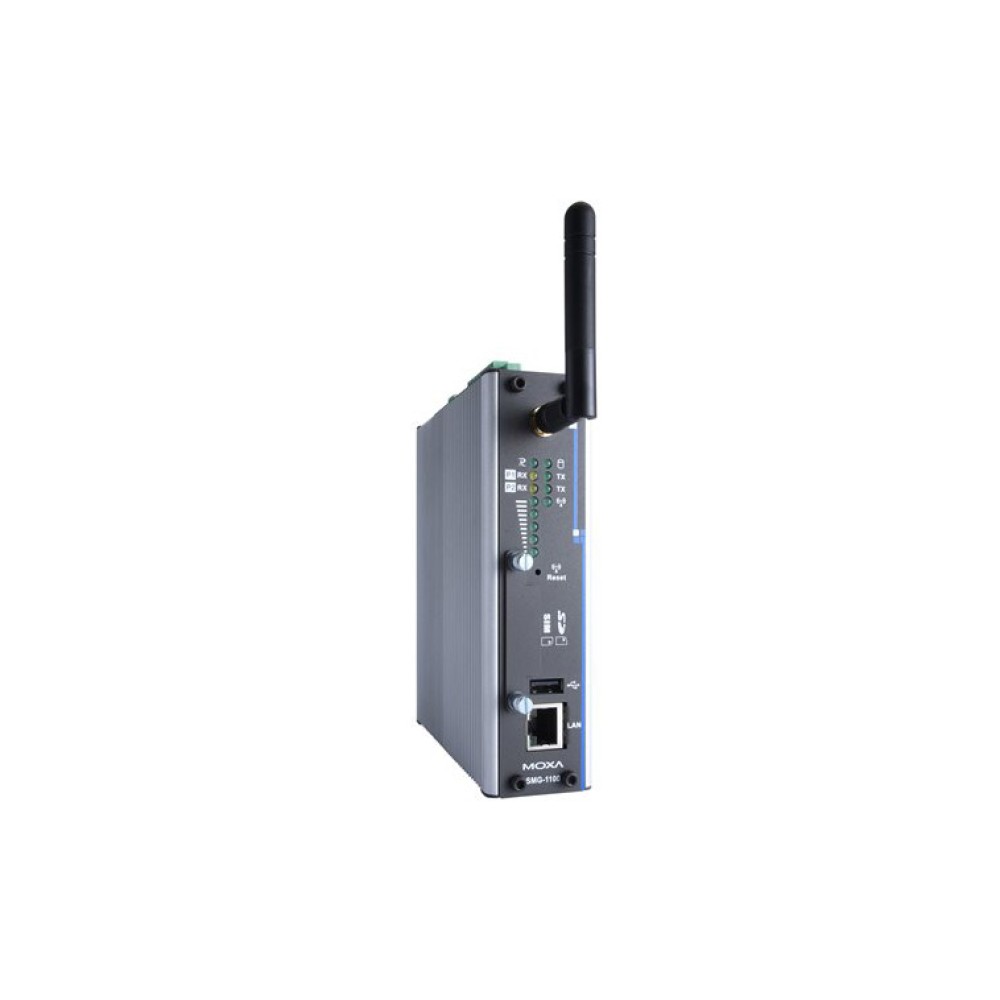

SMG-1100
スマートマシン･ツー・マシンModbusゲートウェイ,シリアルポート×2,GPRS/EDGE,イーサネット,IPsec
お気に入り登録するにはログインが必要です。
新規ユーザー登録 / ログイン
販売終了
本製品は 販売を終了いたしました。
主な製品特長
- ビルトインGPRS/EDGEセルラー通信
- 周波数帯：850/900/1800/1900MHzサポート
- スマートマシン・ツー・マシンゲートウェイ、シリアルポート×2、イーサネットポート×4、VGA、USB、IPsec
- ソフトウェア選択可能 RS-232C/422/485シリアルポート×2
- 300bps～921.6Kbps、非標準ボーレートサポート
- ネットワーク冗長用 10/100Mbpsイーサネット
- Modbus RTUおよびModbus ASCII シリアルプロトコルサポート
- Modbus TCPサポート
- ゲートウェイ障害の生成とフィルタリング
- ネットワークトラフィックのルートを決めるためにModbusアドレッシングを使用
- 自動接続管理
- IPsecサポート
- Modbus & IPsecコンフィギュレーションのためのユーザーインターフェース
本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。
SMG-1100シリーズは、セルラー通信に必要な2つのソフトウェアの選択可能なRS-232C/422/485ポート、1イーサネットポート、4バンド900/1800/850/1900MHzのGPRS/EDGEを備え分散したModbusデバイスを洗練したワイヤレスM2Mソリューションに提供します。SMG-1100は、GPRS/EDGEまたはイーサネット経由でModbus TCPに接続してオペレーションすることができるModbus RTU/ASCIIプロトコルのModbusデバイスをネットワークに接続します。また、各シリアルポートは、最大31台のシリアルスレーブをIPネットワークへの接続をサポートします。SMG-1100は、プロトコル変換機能を実装すると共にシリアルマスターおよびスレーブの両方を担うことができます。また、ビルトインIPsec機能は、ワイヤレス環境においても暗号化してデータ伝送を保証します。
| イーサネットインターフェース | |
| LAN | 1 オートセンシング10/100Mbpsポート (RJ45) |
|---|---|
| 磁気アイソレーション保護 | 1.5KVビルトイン |
| セルラーインターフェース | |
| セルラーモード | GPRS、EDGE |
| 周波数帯 | 850/900/1800/1900MHz |
| GPRS Class | 12 |
| EDGE Class | 12 |
| コーディングスキーム | CS1～CS4 |
| シリアルインターフェース | |
| シリアル規格 | 2 RS-232C/422/485ポート、ソフトウェア選択可能 (DB9/M) |
| ESD保護 | 15KV ESD保護 (全信号) |
| シリアル通信パラメーター | |
| データビット | 7、8 |
| ストップビット | 1、2 |
| パリティ | None、奇数、偶数、スペース、マーク |
| フロー制御 | RTS/CTS、None |
| ボーレート | 300bps～921.6Kbps |
| シリアル信号 | |
| RS-232C | TxD、RxD、DTR、DSR、RTS、CTS、DCD、GND |
| RS-422 | TxD+、TxD-、RxD+、RxD-、GND |
| RS-485-4線 | TxD+、TxD-、RxD+、RxD-、GND |
| RS-485-2線 | Data+、Data-、GND |
| LED | |
| システム | レディー |
| LAN | 10M/Link、100M/Link (コネクター) |
| セルラー | セルラーイネーブル、信号強度 (5 LED) |
| シリアル | TxD、RxD |
| スイッチ/ボタン | |
| リセットボタン | "工場出荷時のデフォルトにリセット"サポート |
| セルラーリセットボタン | セルラーリセット機能サポート |
| メカニカル | |
| ハウジング | アルミ (1mm) |
| 重さ | 1kg |
| サイズ | 144×119×40mm (耳またはアンテナ除く) |
| マウンティング | DINレール、ウォールマウント (オプショナルウォールマウントキット必要) |
| アンテナ長 | 85mm |
| 環境 | |
| 動作温度 | -10～60℃ |
| 保管温度 | -20～80℃ |
| 相対湿度 | 5～95% (結露なきこと) |
| 耐震 | 2g's @ IEC-68-2-6、正弦波、5-500Hz、1Oct./min、1hr/axis |
| 耐衝撃 | DINレールキット付：6g's @ IEC-68-2-27、半正弦波、11ms DINレールキットなし：20g's @ IEC-68-2-27、半正弦波、11ms |
| 電源 | |
| 入力電圧 | 12～48VDC |
| 電力消費量 | 300mA @ 24VDC 600mA @ 12VDC |
| 規格/認証 | |
| 安全 | UL 60950-1、CSA C22.2 No. 60950-1-03、EN 60950-1 |
| EMC | CE、FCC |
| EMI | EN 55022 Class A、FCC Part 15 Subpart B Class A |
| EMS | EN 55024 |
| ラジオ | EN 301 489-1、EN 301 489-7、EN 301 511 |
| グリーン製品 | RoHS、CRoHS、WEEE |
| 信頼性 | |
| 警報ツール | ビルトインブザーおよびRTC (real-time clock) バッテリーバックアップ |
| 自動リブートトリガー | ビルトインWDT (watchdog timer) |
| 保証 | |
| 保証期間 | 5年 |
| 詳細 | Moxa社 製品保証方針 |
Linux
| Kernel Version | 2.6.23 |
|---|---|
| ブートローダー | Redboot |
| プロトコルスタック | TCP、UDP、IPv4、SNMP V1、ICMP、IGMP、ARP、HTTP、CHAP、PAP、SSH 1.0/ 2.0、SSL、DHCP、NTP、NFS、SMTP、Telnet、FTP、PPP、PPPoE |
| ファイルシステム | JFFS2 (オンボードフラッシュ) |
| システムユーティリティ | bash、busybox、tinylogin、telnet、ftp、scp、pppd、openvpn、iptables |
| telnetd | Telnetサーバーdaemon |
| ftpd | FTPサーバーdaemon |
| sshd | Secure shellサーバー |
| Apache | Webサーバーdaemon、PHPおよびXMLサポート |
| openvpn | Virtual private networkサービスマネージャー |
| iptables | Firewallサービスマネージャー |
| pppd | シリアルポートdaemon & PPPoEを通してダイアルイン/アウト |
| snmpd | Snmpdエージェントdaemon |
| inetd | TCPサーバーマネージャープログラム |
| アプリケーション開発ソフトウェア | Moxa Linux APIライブラリー Linux Tool Chain：Gcc、Glibc、GDB |
| デバイスドライバー | UART、RTC、ブザー、SDカード、USB (USB flash diskサポート)、DI/DO |
| ソフトウェア暗号ロック | BINEncryptor：バイナリファイル (Moxa特許技術) のための暗号ツール |
外観図
サイズ (単位 = mm)
| SMG-1100 | スマートマシン･ツー・マシンModbusゲートウェイ シリアルポート×2 GPRS/EDGE IPsec |
|---|
