TN-5305
EN50155 16ポート PoE イーサネットスイッチ
お気に入り登録するにはログインが必要です。
新規ユーザー登録 / ログイン
2024年09月 販売終了予定
本製品は生産終了品につき販売終了予定となっております。
主な製品特長
- 鉄道規格EN50155 5ポートアンマネージドイーサネットスイッチ
- M12コネクタ および IP67規格ケース
- 10/100BaseT(X)、4ピンM12 (D-coding)、全2重/半2重モード、自動MDI/MDI-X 接続
- 電源入力 : 12 ～ 45VDC、18 ～ 30VAC
- -40 ～ 75℃動作温度 (Tモデル)
本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。
- 概要
- 仕様
- 詳細情報
- 型番
- シリーズ
- FAQ
TN-5305シリーズは、鉄道産業などの苛酷な産業アプリケーション向けに設計された、IP67規格の頑丈なハウジングとM12コネクタを装備しているため、塵、水、油から保護できるイーサネットスイッチです。また、M12コネクタの使用することで、スイッチとイーサネットケーブルを強固に接続できるため、鉄道車両や自動車などの移動体に搭載する際に避けて通れない、振動と衝撃などの障害に対して十分に保護された、信頼性の高い産業用アンマネージドスイッチです。更に、スペースセービングを考えた、コンパクトなTN-5305スイッチは、どこにでも簡単にマウントができ、また-40 ～ 75℃ワイド動作温度をサポートするモデルは、極端に苛酷な環境においても使用できます。
| テクノロジ | |
| 規格 | IEEE 802.3：10BaseT IEEE 802.3u：100BaseT(X) IEEE 802.3x：フロー制御 |
|---|---|
| プロセッシングタイプ | ストア・アンド・フォワード |
| フローコントロール | IEEE802.3xフロー制御, バックプレッシャフロー制御 |
| インターフェース | |
| M12ポート | 10/100BaseT(X) オートネゴシエーションスピード, 全2重/半2重モード, オートMDI/MDI-X接続 |
| LED表示 | PWR, KNK/ACT |
| メカニカル | |
| ハウジング | プラスチック, IP67プロテクション |
| 重さ | 250g |
| サイズ | 60×125×29.6mm |
| 取付方式 | フィールドスタイルマウンティング, DINレールマウント (オプションキット) |
| 環境 | |
| 動作温度 | 標準モデル：0 ～ 60℃ ワイド温度モデル：-40 ～ 75℃ |
| 保管温度 | -40 ～ 85℃ |
| 動作湿度 | 5 ～ 95% RH (結露なきこと) |
| 電源 | |
| 入力電圧 | 0.12A @ 24VDC 0.28A @ 24VAC |
| 過電流保護 | 1.1A (制限電流) |
| 接続 | 1×M12ソケット (A-coding), シングル電源入力 |
| 可逆極性保護 | 有 |
| 認証 | |
| 安全 | UL508 |
| EMI | FCC Part 15, CISPR (EN55022) class A |
| EMS | EN61000-4-2 (ESD), level 3 EN61000-4-3 (RS), level 4 EN61000-4-4 (EFT), level 3 EN61000-4-5 (Surge), level 3 EN61000-4-6 (CS), level 2 EN61000-4-8 EN61000-4-11 |
| 衝撃 | IEC60068-2-27 |
| 落下 | IEC60068-2-32 |
| 振動 | IEC60068-2-6 |
| MTBF | 636,000時間, データベース：Telcordia(Bellcore), GB |
| 海洋 | DNV, GL (申請中), ABS, LR, NK |
| 交通管制 | (パネルマウンティングインストレーションのみ) EN50155 (環境), EN50121-3-2 (申請中), EN50121-4 (申請中) |
| 保証 | |
| 保証期間 | 5年 |
| 詳細 | Moxa社 製品保証方針 |

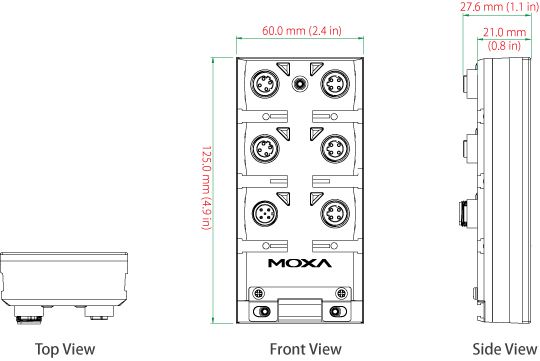

サイズ (単位 = mm)
| TN-5305 | アンマネージドIP67規格イーサネットスイッチ 5 10/100BaseT(X)ポート M12コネクタ 動作温度：0 ～ 60℃ |
|---|
コネクタ
| M12A-5P-IP68 | フィールドインストレーションタイプM-12 A-codedスクリューインセンサーコネクタ 5ピン(F) IP68規格 |
|---|---|
| M12D-4P-IP68 | フィールドインストレーションタイプM-12 D-codedスクリューインセンサーコネクタ 4ピン(M) IP68規格 |
| マウンティングキット | |
| DK-M12-305 | TN-5305シリーズ EN50155イーサネットスイッチ用 DINレールマウンティングキット |
| M12キャップ | |
| A-CAP-M12F-M | M12(F)コネクタ用メタルキャップ |
| A-CAP-M12M-M | M12(M)コネクタ用メタルキャップ |
| DINレール電源 | |
| DR-4524 | 45W/2A DINレール24 VDC電源 ユニバーサル85 ～ 264VAC入力 動作温度：-10 ～ 50℃ |
| DR-75-24 | 75W/3.2A DINレール24 VDC電源 ユニバーサル85 ～ 264VAC入力 動作温度：-10 ～ 60℃ |
| DR-120-24 | 120W/5A DINレール24 VDC電源 ユニバーサル88 ～ 132VAC または 176 ～ 264VAC入力 動作温度：-10 ～ 60℃ |
| MDR-60-24 | 60W/2.5A DINレール24 VDC電源 ユニバーサル85 ～ 264VAC入力 動作温度：-20 ～ 70℃ |
| MDR-40-24 | 40W/1.7A DINレール24 VDC電源 ユニバーサル85 ～ 264VAC入力 動作温度：-20 ～ 70℃ |
