TN-5508-4PoEシリーズ
- この製品は販売を終了いたしました。
EN50155 8ポート IEEE 802.3af PoEマネージドイーサネットスイッチ
- メーカ
- Moxa
- 商品コード
- TN-5508-4PoEシリーズ
- ダウンロード
EN50155 8ポート IEEE 802.3af PoEマネージドイーサネットスイッチ
ToughNet TN-5500シリーズM12マネージドイーサネットスイッチは、厳しい産業環境アプリケーション用として設計されています。TNシリーズスイッチは、車両、ビークル、鉄道といった物理的な振動および衝撃のある苛酷な環境オペレーションに耐え、信頼性のある、タイトかつ堅牢な接続が可能なM12およびスクリューコネクタを使用しています。TN-5508-4PoEシリーズイーサネットスイッチは、4 IEEE 802.3af対応PoE(Power-over-Ethernet)ポートを含め、8 ファーストイーサネットM12ポートを提供します。スイッチは、電力給電機器(PSE)として分類され、ポート単位で最大15.4Wを提供します。例えば、鉄道車両においてローカルからAC電源が容易にとれない場合または、新しく設備をするための費用が膨大にかかるときに、IEEE 802.3af対応の監視カメラ、ワイヤレスアクセスポイント、IP電話といった受電機器(PD)に対して電力を供給することができます。更に、通信の信頼性の向上およびケーブリング/ワイヤーリングコスト削減のために24/48VDCまたは110/220VDC/VACデュアルリダンダント電源を提供します。また、-40 ～ 75℃の拡張動作温度をサポートするワイド温度モデルも提供できます。EN50155/50121-3-2/50121-4(鉄道アプリケーション)、NEMA TS2(道路交通制御システム)、e-Mark(ビークル)アプリケーション要求を満たす、TN-5500-PoEシリーズイーサネットスイッチは、様々な産業アプリケーションに最適なスイッチです。
- 先進的なPoE管理機能
- 最後の3桁のIPアドレスを設定する3つのロータリスイッチを使いメンテナンスが以前に比べて容易
- IPv6 Ready logo認証取得(IPv6 Logo Committee認証)
- 先進的なEN50155準拠車両アプリケーション向け産業用イーサネットスイッチ
- 異なる方針によるIPアドレス割当てのためのDHCP Option 82
- Modbus/TCP*産業のイーサネットプロトコルサポート
- Turbo Ring、Turbo Chain、IEEE 802.1D-2004 RSTP/STP、MSTP*ネットワークリダンダンシ
- IGMPスヌーピングおよびGMRPマルチキャストトラフィックフィルタリング
- ポートベースVLAN、IEEE 802.1Q VLANおよびGVRPによるネットワーク計画が容易
- QoS(IEEE 802.1p/1QおよびTOS/DiffServ)によるデターミニズムの向上
- IEEE 802.3ad、LACPによる最適な帯域幅の使用
- SNMPv3、IEEE 802.1X、HTTPSおよびSSHによるネットワークのセキュリティの強化
- SNMPv1/v2c/v3による異なるレベルのネットワーク管理
- RMONによる効率的なネットワーク監視および率先的な能力
- 予期せぬネットワークステータスを予防する帯域幅管理
- 認証を受けたMACアドレスだけがアクセスできるロックポート
- オンラインデバッキングのためのポートミラーリング
- e-mail、リレイ出力を通した障害の自動警報
- ラインスワップファーストリカバリ
- 接続したデバイスのIPアドレス自動検知
- ネットワーク管理ソフトウェアにおいてLLDPによるトポロジ自動の検出
- webブラウザ、Telnet/シリアルコンソール、CLI*、Windowsユーティリティによるコンフィギュレーション
- パネルマウントまたはDINレールマウントインストレーション能力
- 産業用ネットワークマネージメントソフトウェア使用可能
*予定： Q3/ 2011
| テクノロジ | |
| 規格 | IEEE 802.3at/af Power-over-Ethernet(PoE) IEEE 802.3 10BaseT IEEE 802.3u 100BaseT(X) and 100BaseFX IEEE 802.3x フロー制御 IEEE 802.1D スパニングツリープロトコル IEEE 802.1w ラピッドSTP IEEE 802.1Q VLAN Tagging IEEE 802.1p Class of Service IEEE 802.1X 認証 IEEE 802.3ad LACPによるポートトランク |
|---|---|
| プロトコル | IGMPv1/v2, GMRP, GVRP, SNMPv1/v2C/v3, DHCP Server/Client, DHCP Option 66/67/82, BootP, TFTP, SNTP, SMTP, RARP, RMON, HTTP, HTTPS, Telent, SSH, Syslog, LLDP, IEEE 1588 PTP,Modbus/TCP, IPv6 |
| MIB | MIB-II, Ethernet-like MIB, P-BRIDGE MIB, Q-BRIDGE MIB, Bridge MIB, RSTP MIB, RMON MIB Group 1, 2, 3, 9 |
| フローコントロール | IEEE802.3xフロー制御, バックプレッシャフロー制御 |
| スイッチプロパティ | |
| プライオリティキュー | 4 |
| IGMPグループ | 256 |
| VLAN利用数(最大) | 64 |
| VLAN IDレンジ | VID 1 ～ 4094 |
| インターフェース | |
| ファーストイーサネット | フロントケーブル, M12コネクタ, 10/100BaseT(X)オートネゴシエーションスピード, 半2重/全2重モード, オートMDI/MDI-X コネクション |
| ポートLED表示 | 10/100M(ファーストイーサネットポート), PoE |
| アラームコンタクト | 2 リレー出力 1 M12 Aコーディング 5ピン(M)コネクタ 電流容量 3A @30VDC |
| システムLED表示 | PWR1, PWR2, FAULT, MSTR/HEAD, CPLR/TAIL |
| コンソールポート | M12 Aコーディング5ピン(M)コネクタ |
| ロータリスイッチ | IPアドレスの最後の3桁の設定 |
| メカニカル | |
| ハウジング | メタル, IP54プロテクション(未使用のポートは、保護キャップ装着) |
| サイズ | 185×170×110mm |
| 取付方式 | パネルマウント, DINレールマウント(オプションキット) |
| 環境 | |
| 動作温度 | 標準モデル : 0 ～ 60℃ ワイド温度モデル : -40 ～ 75℃ |
| 保管温度 | -40 ～ 85℃ |
| 動作湿度 | 5 ～ 95% RH(結露なきこと) |
| 電源 | |
| 入力電圧 | 24VDC(16.8 ～ 36V) 48VDC(46 ～ 50VDC) 110/220VDC(88 ～ 300VDC、85 ～ 264VAC) |
| 入力電流 | Max. 3.5A @24VDC Max. 1.8A @48VDC Max. 0.92/0.47A @110/220VDC Max. 0.77/0.39A @110/220VDC |
| 過電流保護 | 有 |
| 接続 | M23コネクタ |
| 逆極性保護 | 有 |
| 認証 | |
| EMI | FCC Part 15,CISPR(EN55022)class A |
| EMS | EN61000-4-2 (ESD), level 3 EN61000-4-3 (RS), level 4 EN61000-4-4 (EFT), level 3 EN61000-4-5 (Surge), level 3 EN61000-4-6 (CS), level 3 EN61000-4-8 EN61000-4-11 EN61000-4-12 |
| 安全 | UL508(申請中) |
| 衝撃 | IEC61373 |
| 落下 | IEC60068-2-32 |
| 振動 | IEC61373 |
| 交通管制 | NEMA TS2(申請中) |
| 道路交通 | e-mark(申請中) |
| 鉄道 | EN50155(申請中), EN50121-3-2(申請中), EN50121-4(申請中) パネルマウントマウントインストレーションに適用 |
| 保証 | |
| 保証期間 | 5年 |
| 詳細 | Moxa社 製品保証方針 |

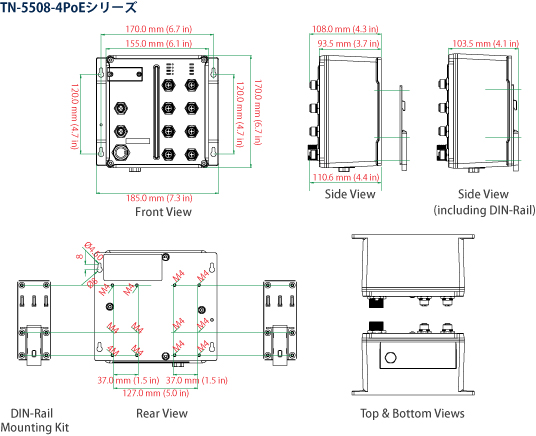

サイズ (単位 = mm)
オーダー方法
お見積り依頼やご不明な点は、問い合わせフォームよりお問合せください。
標準動作温度モデル
| TN-5508-4PoE-24 | マネージドイーサネットスイッチ, 4 10/100BaseT(X)ポートおよび4 PoEポート, M12コネクタ, 24VDC電源入力, 動作温度 0 ～ 60℃ | こちらよりお問い合わせください |
|---|---|---|
| TN-5508-4PoE-48 | マネージドイーサネットスイッチ, 4 10/100BaseT(X)ポートおよび4 PoEポート, M12コネクタ, 48VDC電源入力, 動作温度 0 ～ 60℃ | |
| TN-5508-4PoE-HV | マネージドイーサネットスイッチ, 4 10/100BaseT(X)ポートおよび4 PoEポート, M12コネクタ, 88 ～ 300VDC電源入力, 動作温度 0 ～ 60℃ |
拡張動作温度モデル
| TN-5508-4PoE-24-T | マネージドイーサネットスイッチ, 4 10/100BaseT(X)ポートおよび4 PoEポート, M12コネクタ, 24VDC電源入力, 動作温度 -40 ～ 75℃ | こちらよりお問い合わせください |
|---|---|---|
| TN-5508-4PoE-48-T | マネージドイーサネットスイッチ, 4 10/100BaseT(X)ポートおよび4 PoEポート, M12コネクタ, 48VDC電源入力, 動作温度 -40 ～ 75℃ | |
| TN-5508-4PoE-HV-T | マネージドイーサネットスイッチ, 4 10/100BaseT(X)ポートおよび4 PoEポート, M12コネクタ, 88 ～ 300VDC電源入力, 動作温度 -40 ～ 75℃ |
ネットワーク管理ソフトウェア
| MXview-500 | 産業ネットワーク管理ソフトウェア、ライセンス500ノード(IPアドレス) | こちらよりお問い合わせください |
|---|---|---|
| MXview-250 | 産業ネットワーク管理ソフトウェア、ライセンス250ノード(IPアドレス) | |
| MXview-100 | 産業ネットワーク管理ソフトウェア、ライセンス100ノード(IPアドレス) | |
| MXview-50 | 産業ネットワーク管理ソフトウェア、ライセンス50ノード(IPアドレス) | |
| MXview アップグレード-50 | MXview産業ネットワーク管理ソフトウェアのライセンス拡張50ノードまで(IPアドレス) | |
| MXviewトライアルバージョン | MXviewフリートライアルバージョンMoxaのwebsiteからダウンロード |
アクセサリ - SNMP OPC Server Pro ソフトウェア
| EDS-SNMP OPC Server Pro | OPC serverソフトウェア(すべてのSNMPデバイスで動作) | こちらよりお問い合わせください |
|---|
電源ケーブル
| CBL-M12D(MM4P)/RJ45-100 IP67 | 1m M12/RJ45 Cat-5E UTP イーサネットケーブル, IP67規格4ピン(M)D-coded M12コネクタ | こちらよりお問い合わせください |
|---|---|---|
| CBL-M23(FF5P)/Open-BK-100 IP67 | 1m M23/6ピン電源ケーブル, IP67規格6ピン(F)M23コネクタ | |
| CBL-M12(FF5P)/OPEN-100 IP67 | 1m M12/5ピン電源ケーブル, IP67規格5ピン(F)A-coded M12コネクタ |
コネクタ
| M12A-5P-IP68 | フィールドインストール可能M-12 A-codedスクリューインセンサーコネクタ, 5ピン(F)IP68規格 | こちらよりお問い合わせください |
|---|---|---|
| M12D-4P-IP68 | フィールドインストール可能M-12 A-codedスクリューインセンサーコネクタ, 4ピン(F)IP68規格 |
マウンティングキット
| DK-DC50131 | DINレールマウンティングキット 50×120×1mm | こちらよりお問い合わせください |
|---|
M12キャップ
| A-CAP-M12F-M | M12(F)コネクタ用メタルキャップ | こちらよりお問い合わせください |
|---|---|---|
| A-CAP-M12M-M | M12(M)コネクタ用メタルキャップ |
技術情報
- 2010.08.26
- 技術情報
- 鉄道アプリケーションのためのEN50155に準拠するネットワークおよび監視ソリューション
