ThinkCore DA-663
- この製品は販売を終了いたしました。
RISCベース 19インチ・ラックマウント データ収集組込コンピュータ
- メーカ
- Moxa
- 商品コード
- ThinkCore DA-663
- ダウンロード
RISCベース 19インチ・ラックマウント データ収集組込コンピュータ
16シリアルポート、デュアルファイバ、PCMCIA、CompactFlash、USB
ThinkCore DA-663は、工業データアプリケーション向けに開発されたRISCベースのready-to-runの組込コンピュータです。この組込コンピュータは、ソフトウェア･セレクタブルの16のRS-232C/422/485シリアルポート、デュアル100BaseファイバポートおよびIntel XScale IXP 425通信プロセッサを備えています。これらの全てのすばらしい機能が標準1U、19インチ幅ラックマウント可能な丈夫な筐体に収納されます。堅牢でラックマウント可能なメカニズム設計により工業環境アプリケーションで必要とされる保護要求を満たし、標準19インチのラックへの設置を簡単にします。
ThinkCore DA-663は、IT機器制御室だけでなく工業プラント現場のコントロールおよびオートメーションにおける重要な資産や電力ユーティリティ変電所などにも適しています。多様な工業アプリケーションの要求を満たすためThinkCore DA-663は、100～240Vの幅広い電力入力が使用可能でACおよびDCどちらの電源ラインにも使用できます。ハードディスクを使用せず、ファンレス、高エネルギ効率設計のThinkCore DA-663は、発熱を最小限にします。また、非常に厳しい工業環境で信頼性の高いパワフルなコンピューティングを提供しマルチ機能のコントローラ使用で期待される高いパフォーマンスを提供する24時間365日の作業も可能です。
ソフトウェアプログラム開発は、プリインストールされたready-to-run、オープンスタンダードLinux OSもしくは一般的なWinCE OSから選択ができます。ビルトインのSDKは、制御プログラムの開発には便利なツールを提供し、また標準PCで使用される一般的なプログラミング手順に従うだけですのでとても便利です。開発した独自アプリケーションソフトウェアは、ボードのフラッシュメモリに格納されます。ThinkCore DA-663コンピュータを使用するとSCADAシステム、プラント現場オートメーションおよび電力モニタリング・アプリケーションのような組込み技術における分散型アーキテクチャのコントロール・システムを簡単に構築することができます。
- Ready-to-Run LinuxもしくはWinCE．NET通信プラットフォーム
- Intel XScale IXP-425 533 MHzプロセッサ
- 集中されたLANアプリケーションのためのクアッドLAN
- 標準19インチ、1U、ラックマウント
関連製品
ThinkCore DA-660 Embedded Computer 8または16 シリアルポート＆デュアルLAN
ThinkCore DA-661 Embedded Computer 16 シリアルポート& デュアルLAN
ThinkCore DA-662 Embedded Computer 16 シリアルポート＆デュアルLAN
- Intel XScale IXP-425 533 MHzプロセッサ
- 128 MB RAMオンボード、32 MBフラッシュディスク
- ソフトウェア･セレクタブル16 RS-232C/422/485シリアルポート
- デュアル100Baseマルチモードファイバ、SCコネクタ
- ACおよびDC両方で100から240Vまでの幅広い入力電力
- WLAN 802.11b/gワイヤレスネットワーク用PCMCIAカードバスサポート
- ストレージ拡張用CompactFlashおよびUSBスロット提供
- 標準19インチ、1U、ラックマウント
- LCMディスプレイおよびHMIキーパッド
- Ready-to-Run LinuxもしくはWinCE 5.0通信プラットフォーム
- 強固、ファンレス設計
ハードウェア仕様
| システム | |
| CPU | Intel XScale IXP-425 533MHz |
|---|---|
| OS | Linux または Windows CE 5.0 |
| DRAM | 128MB オンボード |
| フラッシュ | 32MB オンボード |
| PCMCIA | カードバスカードおよび16ビットPCMCIA 2.1/JEIDA 4.2カード |
| ストレージ拡張 | CompactFlashソケット×1 |
| USB | USB 2.0ホスト×2 |
| LANインターフェース | |
| 光ファイバー | 100BaseFX マルチモードファイバーポート×2, SCコネクタ |
| リンク距離 | 2kmまで |
| 光波長 | 1300nm(平均) |
| データレート | 155Mbps |
| シリアルインターフェース | |
| シリアルポート | RS-232C/422/485, ソフトウェア選択可能 |
| ポート数 | 16 |
| コネクタ | RJ45(8ピン) |
| コンソールポート | RS-232C×1, RJ45, PPPサポート |
| ESDサージ保護 | 15KV(全信号) |
| シリアル通信パラメータ | |
| データビット | 5, 6, 7, 8 |
| ストップビッﾄ | 1, 1.5, 2 |
| パリティ | None、偶数、奇数、スペース、マーク |
| フロー制御 | RTS/CTS, XON/XOFF, ADDC™(automatic data direction control) for RS-485 |
| 通信速度 | 50bps ～ 921.6Kbps, 非標準通信速度をサポート |
| シリアル信号 | |
| RS-232 | TxD, RxD, DTR, DSR, RTS, CTS, DCD, GND |
| RS-422 | TxD+, TxD-, RxD+, RxD-, GND |
| RS-485-4線 | TxD+, TxD-, RxD+, RxD-, GND |
| RS-485-2線 | Data+, Data-, GND |
| LED | |
| システム | Ready×1 |
| LAN | 10M/100M×2 |
| シリアル | TxD×16, RxD×16 |
| ミニスクリーンとボタン | |
| LCDパネル | 2×16 Text Mode |
| ボタン | 4 薄膜ボタン |
| メカニカル | |
| 材質 | SECCシートメタル, 1mm |
| 重さ | 2600g |
| サイズ | 440×45×198mm(ラックマウント取付部含まない) 480×45×198mm(ラックマウント取付部含む) |
| 設置 | 標準19インチ ラックマウント |
| 環境 | |
| 動作温度 | -10 ～ 60℃ |
| 動作湿度 | 5 ～ 95% RH |
| 保管温度 | -20 ～ 80℃ |
| 電源 | |
| 入力電圧 | 100 ～ 240VAC/VDC自動動作(AC入力で47 ～ 63Hz) |
| 消費電力 | 20W |
| 適合規格 | |
| 安全 | UL/cUL (UL60950-1, CSA C22.2 No. 60950-1-03), TÜV (EN60950-1) |
| EMC | CE (EN55022 Class A, EN61000-3-2 Class A, EN61000-3-3, EN55024), FCC (Part 15 Subpart B, CISPR 22 Class A) |
| 信頼性 | |
| アラートツール | ビルトインブザーおよびRTC (Real-Time Clock) |
| 自動リブートトリガ | ビルトインWDT(ウオッチドッグタイマ) |
| 保証 | |
| 保証期間 | 5年 |
| 詳細 | Moxa社 製品保証方針 |
ソフトウェア仕様
| Linux | |
| Kernelバージョン | 2.6.10 |
|---|---|
| プロトコルスタック | TCP, UDP, IPv4, SNMP V1, ICMP, IGMP, ARP, HTTP, CHAP, PAP, SSH 1.0/2.0, SSL, DHCP, NTP, NFS, SMTP, Telnet, FTP, PPP, PPPoE |
| ファイルシステム | JFFS2 (オンボードフラッシュ) |
| システムユーティリティ | bash, busybox, tinylogin, telnet, ftp, scp |
| サポートサービスおよび Daemon |
telnetd : Telnet Server daemon ftpd : FTP server daemon sshd : Secure shell server Apache : Web server daemon, PHPおよびXMLサポート MySQL : Database ServerおよびClient OpenVPN : Virtual private network service manager iptables : Firewall service manager pppd : dial in/out over serial port daemon & PPPoE snmpd : snmpd agent daemon inetd : TCP server manager program |
| アプリケーション開発環境 | Moxa Linux API ライブラリ Linux ツールチェイン : Gcc, Glibc, GDB |
| Windows CE 5.0 | |
| プロトコルスタック | TCP, UDP, IPv4, SNMP, ICMP, IGMP, ARP, HTTP, CHAP, PAP, SSL, DHCP, SNTP, SMTP, Telnet, FTP, PPP |
| ファイルシステム | FAT (オンボードフラッシュ) |
| システムユーティリティ | Windows command shell, telnet, ftp, webベースの administration manager |
| サポートサービスおよび Daemon |
Telent サーバ : 標準telnetクライアントFTPサーバを通してリモート管理可能： ネットワークのリモート・コンピュータ・システムとのファイルのやり取りに使用する。 Web サーバ(httpd) : WinCE IIS, offer ASP, ISAPI Secure Socket Layer support, SSL 2, SSL 3, およびTransport Layer Security (TLS/SSL 3.1) public key-based protocols, およびWeb Administration ISAPI Extensions. ダイアルアップ・ネットワーキング・サービス : RAS client API およびPPP, support Extensible Authentication Protocol (EAP) およびRAS scripting |
| アプリケーション開発環境 | Moxa WinCE 5.0 SDK C ライブラリおよびランタイム コンポーネントサービス (COM およびDCOM) Microsoft Foundation Classes (MFC) Microsoft® .NET Compact Framework XML, including DOM, XQL, XPATH, XSLT, SAX2 SOAP ツールキット Winsock 2.2 |

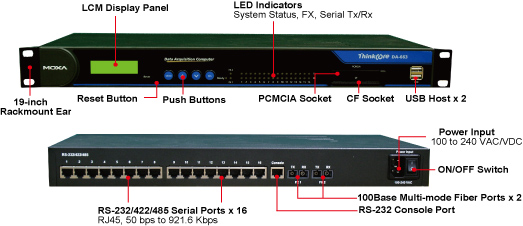

外観

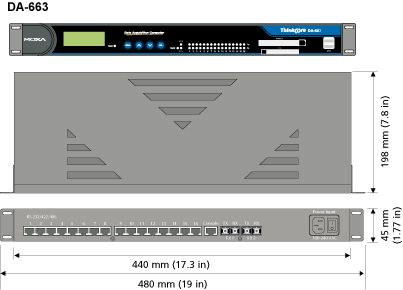

寸法
典型的なアプリケーション
オーダー方法
お見積り依頼やご不明な点は、問い合わせフォームよりお問合せください。
標準動作温度モデル（-10℃～60℃）
| DA-663-16-LX | RISCベース 19インチ・ラックマウント可能 データ収集コンピュータ 16 シリアルポート, デュアル・マルチモードファイバ, PCMCIA, USB, Linux OS | こちらよりお問い合わせください |
|---|---|---|
| DA-663-16-CE | RISCベース 19インチ・ラックマウント可能 データ収集コンピュータ 16 シリアルポート, デュアル・マルチモードファイバ, PCMCIA, USB, WinCE 5.0 |
