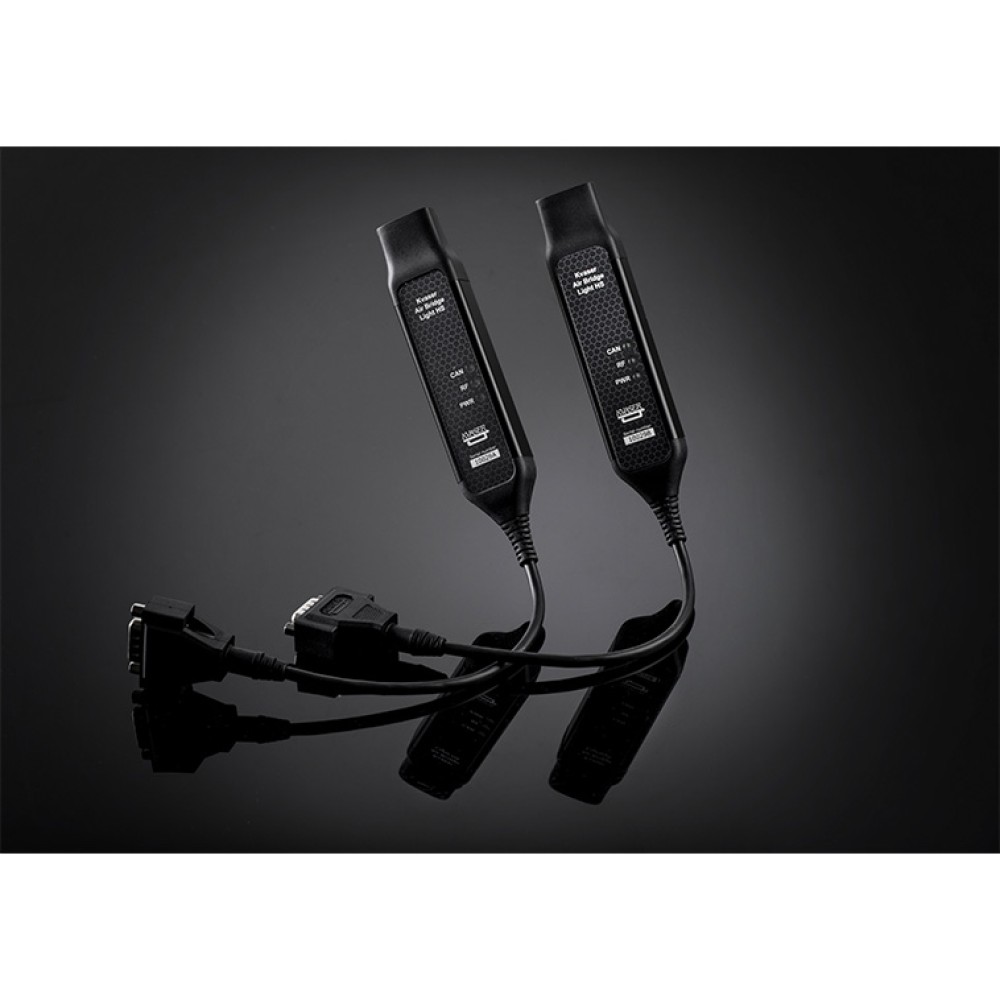

01008-6 Kvaser Air Bridge Light HS (FCC)
設定不要のワイヤレスCANブリッジ(FCC認証)
お気に入り登録するにはログインが必要です。
新規ユーザー登録 / ログイン
主な製品特長
- ワイヤレスCANブリッジとして機能する事前設定されたユニットのペア
- プラグアンドプレイ、ドライバーフリー、構成フリー
- 自動ボーレート検出 (125K、250K、500K、1M)
- ポイントツーポイント無線リンク
- 2.4GHz独自のプロトコル
- 内部アンテナ設計、アンテナ出力電力最大約18dBm
- 最大1Mbit/sの高速CAN接続 (ISO 11898-2に準拠)
- 11ビット (CAN2.0A) と29ビット (CAN 2.0Bアクティブ) の両方の識別子をサポートします
- CANバスインターフェースを介して電力供給
- 頑丈なアルミハウジング
エラーフレームとアービトレーション情報は、ワイヤレスリンクを介したエアブリッジユニットでは送信されません。
本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。
Kvaser Air Bridge Light HSは、安定性や通信距離を損なうことなくレイテンシが予測可能な、構成不要のワイヤレスCANブリッジです。 CANの生データを迅速に交換するために事前構成されたプラグアンドプレイユニットのペアで構成されるKvaser Air Bridge Light HSは、たとえばCANで接続された2つの可動部品間など、有線接続に適さない、または困難な環境や状況向けに設計されています。
この製品には、米国の認証に準拠したKvaser Air Bridge Light HS (FCC) と、欧州連合で承認された 00808-3 Kvaser Air Bridge Light HS の2つのバージョンがあります。どちらも同じ機能を共有していますが、規制の違いにより無線送信方式が異なります。
| アンテナ出力電力 | 最大 18dBm |
|---|---|
| CANビットレート | 1Mbit/s, 500kbit/s, 250kbit/sおよび125kbit/s |
| CANチャネル | 1 |
| CANトランシーバー | TJA1051T (ISO 11898-2準拠) |
| コネクター | D-SUB 9 プラグ |
| サイズ | 30×151×17 mm |
| 周波数範囲 | 2400～2483.5MHz |
| 筐体材質 | アルミニウム, PA6 |
| メッセージ遅延 | 通常 2.5～7.5ms |
| メッセージレート, CAN 2.0A (11-bit ID)（1） | 2100 メッセージ/秒×2 |
| メッセージレート, CAN 2.0B (29-bit ID)（1） | 1680 メッセージ/秒×2 |
| メッセージ転送容量（2） | 250kbit/秒のビットレートで双方向とも100%のバス負荷に対応 |
| 電力消費量 | 通常 2W |
| 電源 | 9～36VDC |
| 認証 | FCC |
| 動作温度 | -40～70℃ |
| 重さ | 93g (1台あたり) |
| ワイヤレス通信 | 周波数ホッピング・スペクトラム拡散 (FHSS) とガウス周波数シフトキーイング (GFSK) |
- 8バイトのペイロードにおける双方向の最大メッセージレート。詳細については、Kvaser Air Bridge System Integration Guide を参照してください。
- 推奨最大負荷は80%です。詳細については、Kvaser Air Bridge System Integration Guide を参照してください。
保証
- 2年間の保証。 詳細については、一般的な条件とポリシーを参照してください。
- 追加の1年間の延長保証については、Kvaserの Getting Started で製品を登録してください。
サポート
- Kvaser Air Bridgeワイヤレスインストールガイドは、環境内の無線パフォーマンスを最大化するためのガイダンスを提供します。
認証
- Kvaser Air Bridge Light HS (FCC) (EAN：73-30130-01008-6) はテスト済みであり、FCC規則のパート15に準拠していることが確認されています。
FCCコンプライアンス情報ステートメントの完全版については、ユーザガイドを参照してください。
ソフトウェア
- ドキュメント, Kvaser CANlib SDK, ドライバは、Kvaserの Downloads で無料ダウンロード可能
- Kvaser CANlib SDKは、KvaserCANインターフェース用のソフトウェアを開発するために必要なすべてを含む無料のリソースです。C、C ++、C＃、Delphi、Visual Basic、Python、およびtプログラミング言語で記述された完全なドキュメントと多くのプログラムサンプルが含まれています。
- Kvaser CANハードウェアは、同じ一般的なソフトウェアAPIを中心に構築されています。 1つのデバイスタイプを使用して開発されたアプリケーションは、他のデバイスタイプで変更なしで実行されます。
