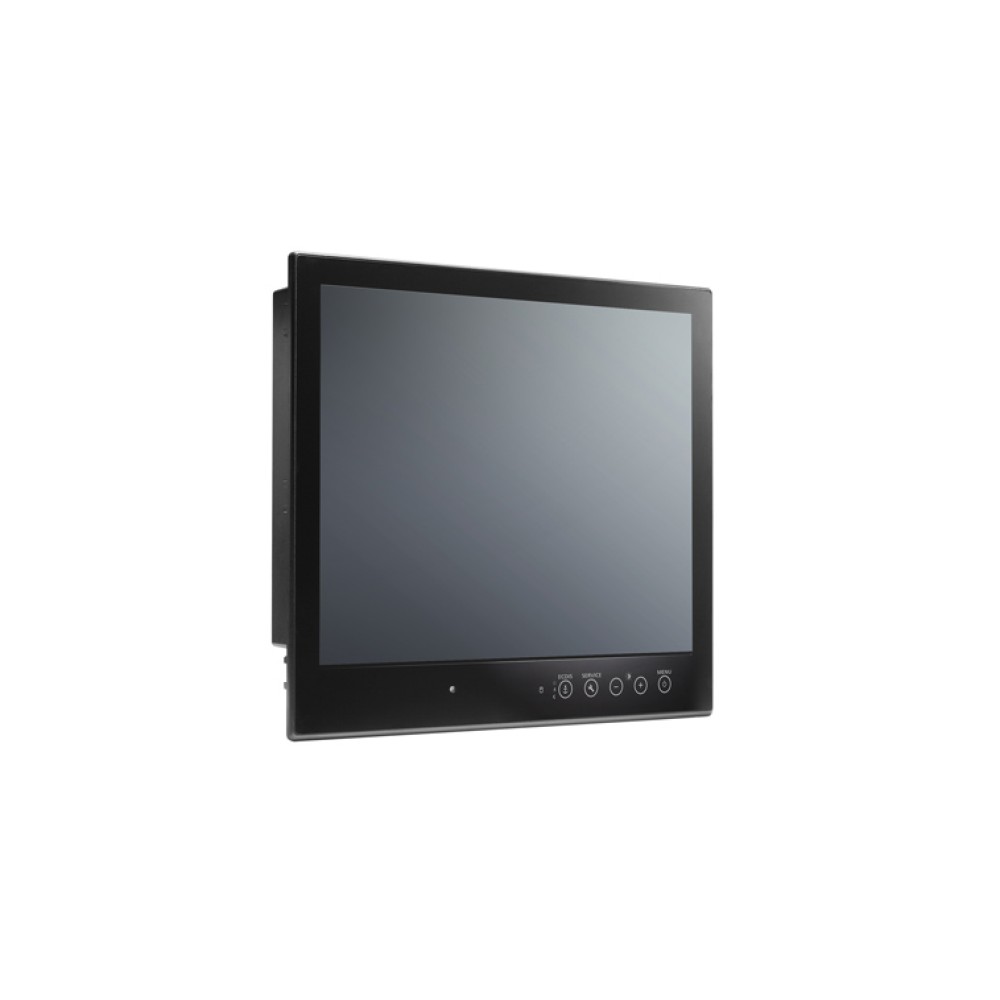

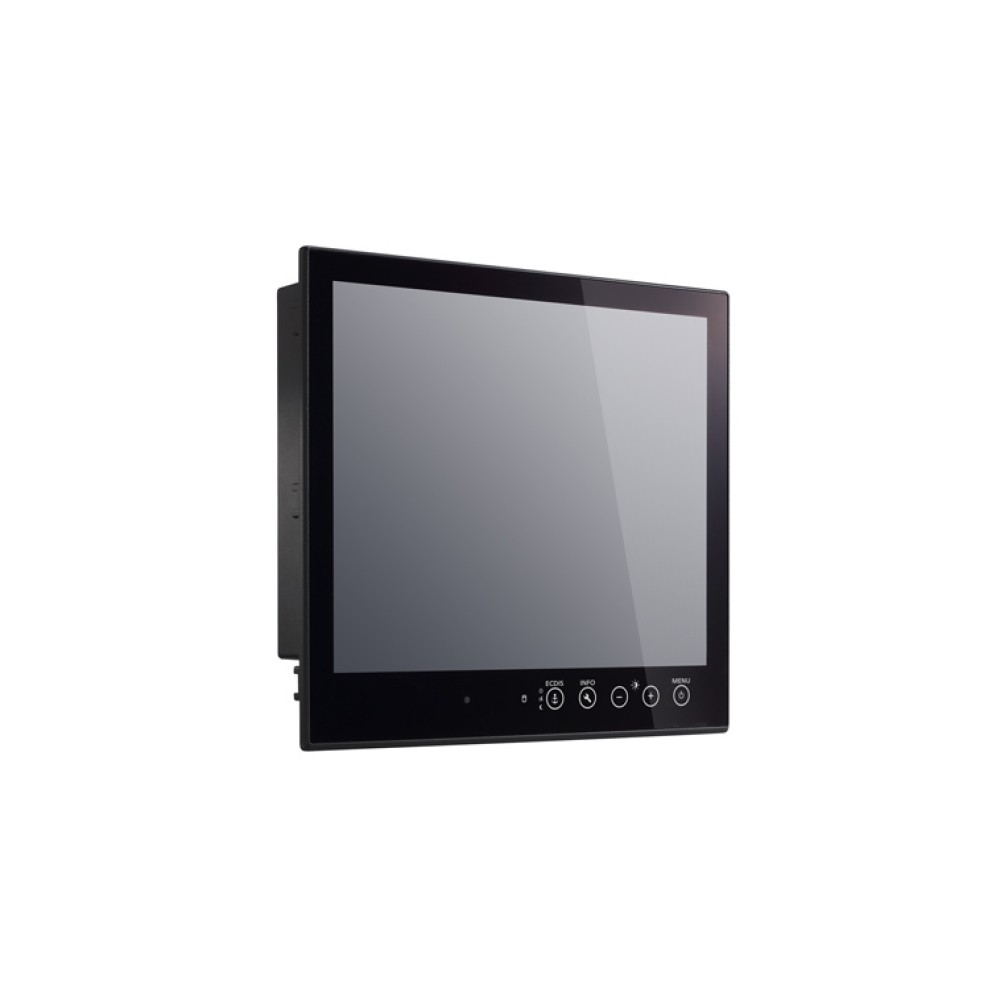

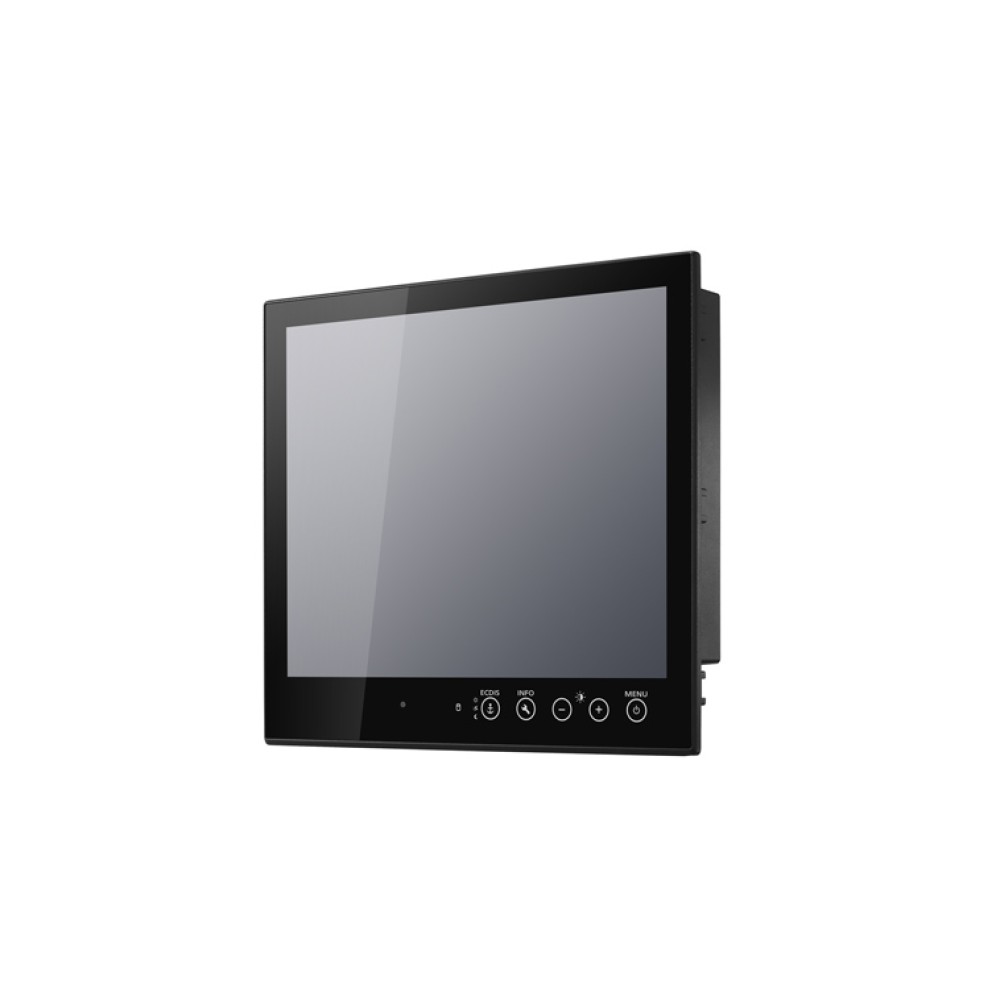

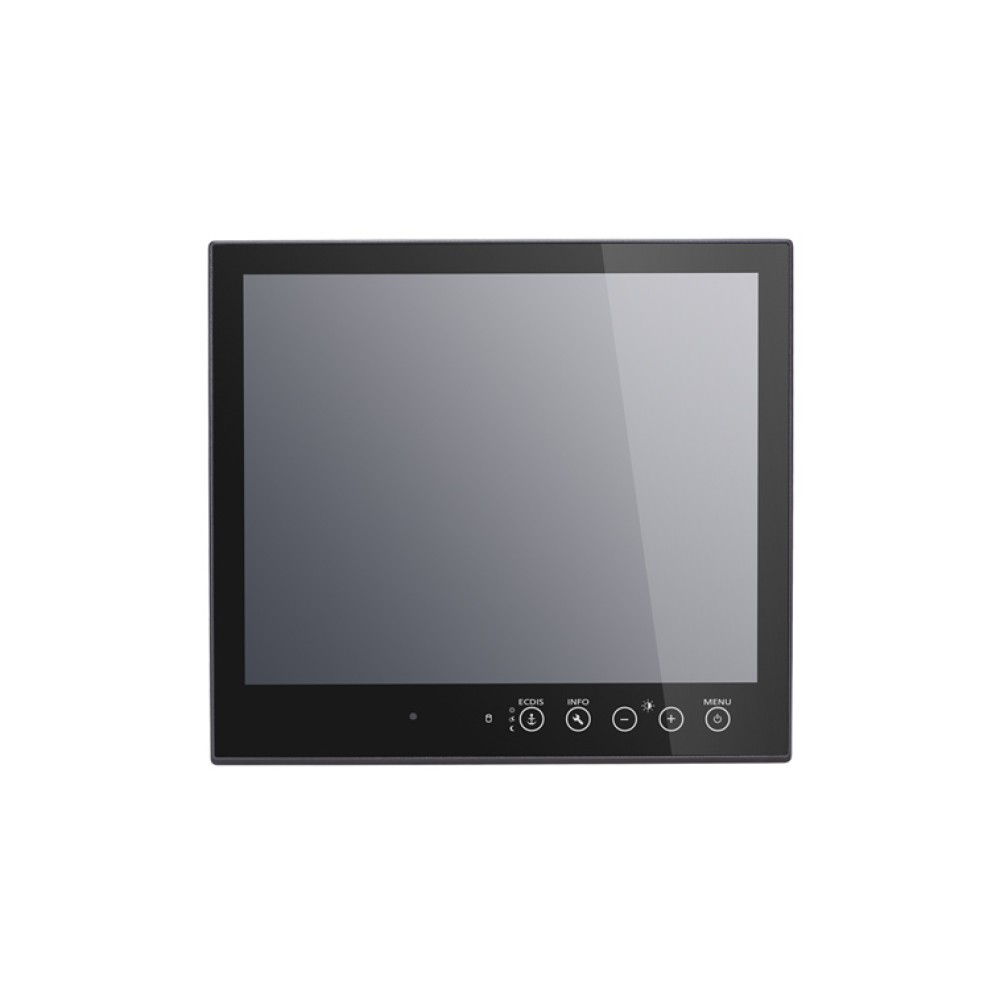

MD-219Z-HB
5:4アスペクト比 1280×1024解像度 19インチディスプレイ,陽光下で表示できるディスプレイ,手袋でも使用できるマルチタッチ
お気に入り登録するにはログインが必要です。
新規ユーザー登録 / ログイン
2023年12月25日 販売終了
本製品は 2023年12月25日をもちまして 販売を終了いたしました。
主な製品特長
- 19インチディスプレイ、5:4アスペクト比
- サンライトリーダブル1000-nit LEDバックライト
- ECDIS対応カラーキャリブレーション
- フルレンジ調光、0～100%
- SavvyTouch™ ディスプレイコントロール
- 内蔵RS-232C/422/485インターフェース
- デュアル電源 (ACおよびDC)
- IP54保護等級フロントパネル (IP66はリクエストにより可能)
- リクエストによりオプティカルボンディング
本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。
MD-219シリーズ海洋ディスプレイは、フルレンジ調光、広視野角、および、オプションにてオプティカルボンディングをサポートしています。MD-219シリーズのディスプレイは、産業海洋システムへの組込みが容易なスモールプロファイルモジュラ設計がされており、導入コストと市場投入期間全体を短縮できます。
革新的で使い勝手の良いSavvyTouch表示コントロールは、他の海洋ディスプレイコンソールには見られない、いくつかのユニークな機能を提供します。これらの機能には、暗い状況下での調整に便利な近接センサー、電源ステータスの即時更新を行う情報ボタン、そして昼間/夕暮/夜間のECDISモード (カラーキャリブレーションECDISモデルのみ) の調整可能なクイックスイッチが含まれます。
MD-219シリーズディスプレイは、IEC 60945、DNVおよびIACS E10に準拠し、海洋運用に適しています。IP54保護等級 (IP66保護等級モデルはリクエストにより可能) の筐体は、国際標準化団体の設けた制限以上の埃と湿度への保護を提供します。
さらに、ECDIS認証モデルは、海図表示およびナビゲーションステーションに優れたHMIソリューションを提供します。
| ディスプレイ | |
| パネルサイズ | 19インチ 表示画像サイズ |
|---|---|
| パネルタイプ | MVA |
| アスペクト比 | 5：4 |
| ピクセル | 1280×1024 (SXGA) |
| 応答時間 | 20ms (グレイ・ツー・グレイ) |
| コントラスト比 | 2000：1 |
| 光強度 | 300または1000cd/m2 |
| 視野角 | 178°/178° |
| アクティブ表示領域 | 376.32(H)×301.06(V)mm |
| 最大カラー数 | 16.7M/8ビットカラー |
| ディスプレイインターフェース | VGA入力×1, DVI-D入力×1 |
| 解像度 | VGA：640×480 SVGA：800×600 XGA：1024×768 SXGA：1280×1024 |
| シリアルインターフェース | |
| シリアル規格 | RS-232Cポート(DB9)×1, RS-422/485ポート(ターミナルブロック)×1 |
| 光アイソレーション保護 | 4kV |
| シリアル信号 | |
| RS-232C | TxD, RxD, DTR, DSR, RTS, CTS, DCD, GND |
| RS-422 | TxD+, TxD-, RxD+, RxD-, GND |
| RS-485-2線 | Data+, Data-, GND |
| フロントパネル | |
| LED | メニュー, 輝度, 情報, ECDIS, 日中/夕暮/夜間 |
| スマートOSD | あり |
| 物理的特性 | |
| 筐体 | アルミシートメタル |
| 重量 | 7.8kg |
| サイズ | 429×387×75mm |
| 取り付け | VESA, パネル, デスクトップ (テンポラリ) |
| 環境 | |
| 動作温度 | -15～55℃ |
| 保存温度 | -20～60℃ |
| 相対湿度 | 5～95％ (結露なきこと) |
| IP保護等級 | 前面：IP54 (リクエストによりIP66が使用可能) 背面：IP22 |
| 耐震 | DNV 2.4 (Class A) 0.7g、正弦波、2-100Hz、1 Oct./min.、1.5時間/軸 |
| 電源 | |
| 入力電圧 | DC：24VDC (許容差18～30VDC, 2ピンターミナルブロック) AC：100～240VAC |
| 電力消費量 | 40W (最大) |
| 規格および認証 | |
| 安全 | UL 60950-1, CCC |
| ハザードロケーション | UL Class 1 Division 2 |
| EMC | EN 55032/24 |
| EMI | CISPR 32, FCC Part 15B Class A |
| EMS | IEC 61000-4-2 ESD: Contact: 4 kV; Air: 8 kVIEC 61000-4-3 RS: 80 MHz to 1 GHz: 3 V/m IEC 61000-4-4 EFT: Power: 1 kV; Signal: 0.5 kV IEC 61000-4-5 Surge: Power: 2 kV; Signal: 1 kV IEC 61000-4-6 CS: Signal: 1 kV IEC 61000-4-8 |
| 海洋規格 | IEC-60945 4th, IEC-61174 |
| 海洋タイプ認証 | DNV 2.4および IACS E10, ABS |
| グリーン製品 | RoHS, cRoHS, WEEE |
| 保証 | |
| 保証期間 | 1年 |
| 詳細 | MOXA社 製品保証方針 |
外観図
サイズ (単位 = mm)
| MD-219Z-HB | 19インチ 陽光下で表示できるディスプレイ 5:4アスペクト比 (1280×1024) 手袋でも使用できるマルチタッチ LEDバックライト DVI-D/VGA RS-232C&RS-422/485シリアルポート AC/DCデュアル電源 テープボンディング |
|---|
オプショナルアクセサリー
| マウント/ブラケット/ドライブキット | |
| MPC-MD-2-19-PMTK | MPC-2190/MD-219 パネル取り付けキット |
|---|---|
| MPC-MD-2-19-DMTK w/ hinge | MPC-2190/MD-219 デスクトップ取り付けキット/ヒンジ付 |
| MPC-MD-2-19-DMTK w/o hinge | MPC-2190/MD-219 デスクトップ取り付けキット/ヒンジなし |
| MPC-MD-2-19-PMTK | MPC-2190/MD-219 パネル取り付けキット |
MD-219シリーズ 製品一覧
| MD-219X | 5:4アスペクト比 1280×1024解像度 19インチディスプレイ |
| MD-219Z | 5:4アスペクト比 1280×1024解像度 19インチディスプレイ,透過型静電容量式マルチタッチ |
| MD-219Z-HB | 5:4アスペクト比 1280×1024解像度 19インチディスプレイ,陽光下で表示できるディスプレイ,手袋でも使用できるマルチタッチ |
