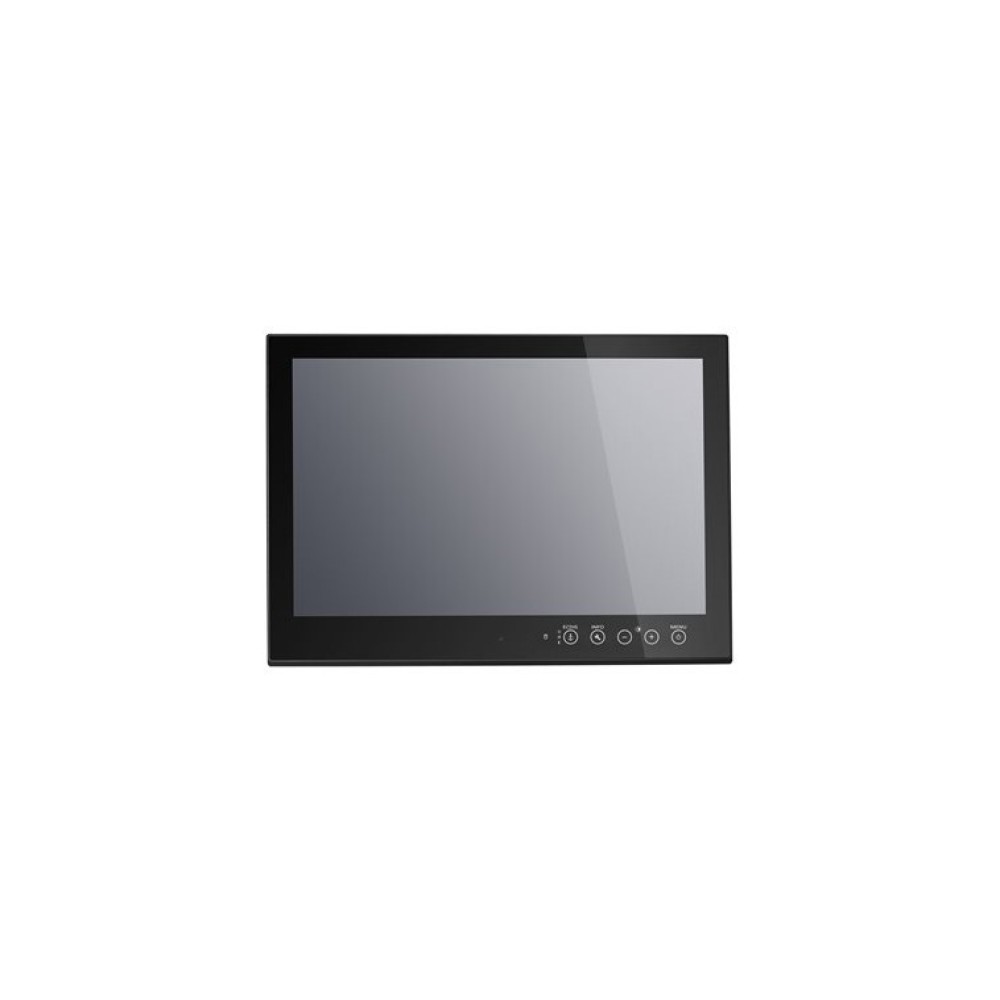

MD-226X
26インチワイドスクリーンマリンディスプレイ,アスペクト比16:10,解像度フルHD 1920x120
お気に入り登録するにはログインが必要です。
新規ユーザー登録 / ログイン
販売終了
本製品は 販売を終了いたしました。
主な製品特長
- 26インチフルHDディスプレイ、アスペクト比16:10
- LEDバックライト高品質LCD
- ECDIS対応色補正
- フルレンジ調光、0～100%
- SavvyTouch™ ディスプレイコントロール
- 内蔵RS-232C/422/485インターフェース
- デュアル電源 (ACおよびDC)
- IP54保護等級 (フロント)/IP22 (リア)
- 要望により光学接着（Optical bonding）あり
本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。
MD-226シリーズ マリンディスプレイは、フルレンジ調光、広い視野角を備え、また、オプションにて光学接着を施すことができます。これらのディスプレイは、産業用海洋システムに容易に統合することができる小型設計で構築されており、導入コストを削減し市場投入までの時間を短縮することができます。
革新的で使い勝手の良いSavvyTouch™ ディスプレイコントロールは、暗い状況で調整が便利な近接センサやハードウェアステータスの即時更新をするために用いる情報ボタン、また日中、夕暮、夜間のECDISモードの調整を行うクイックスイッチ(色補正されたECDISモデルのみ)など、他のマリンディスプレイコンソールには見られない多くのユニークな機能を提供します。
MD-226シリーズディスプレイは、IEC 60945、DNV、およびIACS-E10に準拠しており、海洋環境での回復力と耐久性が実証されています。IP54保護等級の筐体に収納されたMD-226シリーズは、国際標準化団体が制定した限界基準よりも高い防塵防湿保護を提供します。
ECDISチャートおよびナビゲーションステーションに適した優れたHMIソリューションを提供するECDIS認証モデルも利用可能です。
| ディスプレイ | |
| パネルサイズ | 26インチ 表示可能画像サイズ |
|---|---|
| パネルタイプ | MVA |
| アスペクト比 | 16:10 |
| ピクセル | 1920 × 1200 (WUXGA) |
| ピクセルピッチ(RGB) | 0.2865 (H) × 0.2865 (V) mm |
| 応答時間 | 15 ミリ秒 (グレー・ツーグレイ) |
| コントラスト比 | 1500:1 |
| 光度 | 300 cd/m^2 |
| 視野角 | 176°/176° |
| アクティブ表示領域 | 550.08 (H) × 343.8 (V) mm |
| 最大カラー | 16.7M / 8ビットカラー |
| ディスプレイインターフェース |
|
| 解像度 |
|
| シリアルインターフェース | |
| シリアル規格 | RS-232Cポート(DB9/M)×1、RS-422/485ポート(ユーロブロック)×1 |
| 光学絶縁保護 | 4 kV |
| シリアル信号 | |
| RS-232C | TxD, RxD, DTR, DSR, RTS, CTS, DCD, GND |
| RS-422 | TxD+, TxD-, RxD+, RxD-, GND |
| RS-485-2線 | Data+, Data-, GND |
| フロントパネル | |
| LED | メニュー、輝度、情報、ECDIS、日中/夕暮/夜間 |
| スマートOSD | あり |
| メカニカル | |
| 筐体 | アルミシートメタル |
| 重さ | 15.2 kg |
| サイズ | 621 × 440 × 90 mm |
| 取付け | VESA、パネルまたはデスクトップ取付け |
| 環境 | |
| 動作温度 | -15～55℃ |
| 保管温度 | -20～60℃ |
| 相対湿度 | 5～95％ (結露なきこと) 注意 : 保管温度が40℃を超える場合は相対湿度が60％以下であること |
| IP保護等級 |
|
| 耐震 | 0.7 g ＠ DNV 2.4 (Class A)、sine波、2-100 Hz、1 Oct./min., 1.5 hr per axis |
| 電源 | |
| 入力電圧 | 24 VDC、6 Aまたは (18～ 34 VDC、8 A max.)、ネジ式ターミナルブロック 100～240 VAC、 50～60 Hz、2 A、AC電源インレット |
| 規格および認証 | |
| 安全 | UL 60950-1、EN 60950-1、IEC 60950-1 |
| EMC | EN 55032/24 |
| EMI | CISPR 32、FCC Part 15B Class A |
| EMS | IEC 61000-4-2 ESD: Contact: 4 kV; Air: 8 kV IEC 61000-4-3 RS: 80 MHz to 1 GHz, 3 V/m IEC 61000-4-4 EFT: Power 1 kV; Signal 0.5 kV IEC 61000-4-5 Surge: Power 2 kV; Signal: 1 kV IEC 61000-4-6 CS: Signal: 1 kV IEC 61000-4-8 |
| 海洋 | IEC 60945 4th、DNV、IACS E10、IEC 61174 |
| グリーン製品 | RoHS、cRoHS、WEEE |
| 保証 | |
| 保証期間 | 1年 |
| 詳細 | MOXA社 製品保証方針 |
外観
サイズ (単位=mm（inch）)
| MD-226X | 26インチディスプレイ、アスペクト比16:10 、解像度1920 × 1200、LEDバックライティング、RS-232C/422/485シリアルポート、デュアル電源(AC/DC) |
|---|
別売りアクセサリ
| コネクタ | |
| PWC-C13US-3B-183 | 電源コード、3ピンコネクタ、米国用プラグ |
|---|---|
| PWC-C13EU-3B-183 | 電源コード、3ピンコネクタ、ヨーロッパ用プラグ |
| PWC-C13CN-3B-183 | 電源コード、3ピンコネクタ、中国用プラグ |
| PWC-C13UK-3B-183 | 電源コード、3ピンコネクタ、英国用プラグ |
| PWC-C13AU-3B-183 | 電源コード、3ピンコネクタ、オーストラリア用プラグ |
| 取付け/ ブラケット/ドライブキット | |
| MPC-MD-2-24-26-DMTK w/hinge | デスクトップ取付けキット/ヒンジ付、 MPC-2240/MD-224 |
| MPC-MD-2-24-26-DMTK w/o hinge | デスクトップ取付けキット/ヒンジなし、MPC-2240/MD-224 |
MD-226シリーズ 製品一覧
| MD-226X | 26インチワイドスクリーンマリンディスプレイ,アスペクト比16:10,解像度フルHD 1920x120 |
