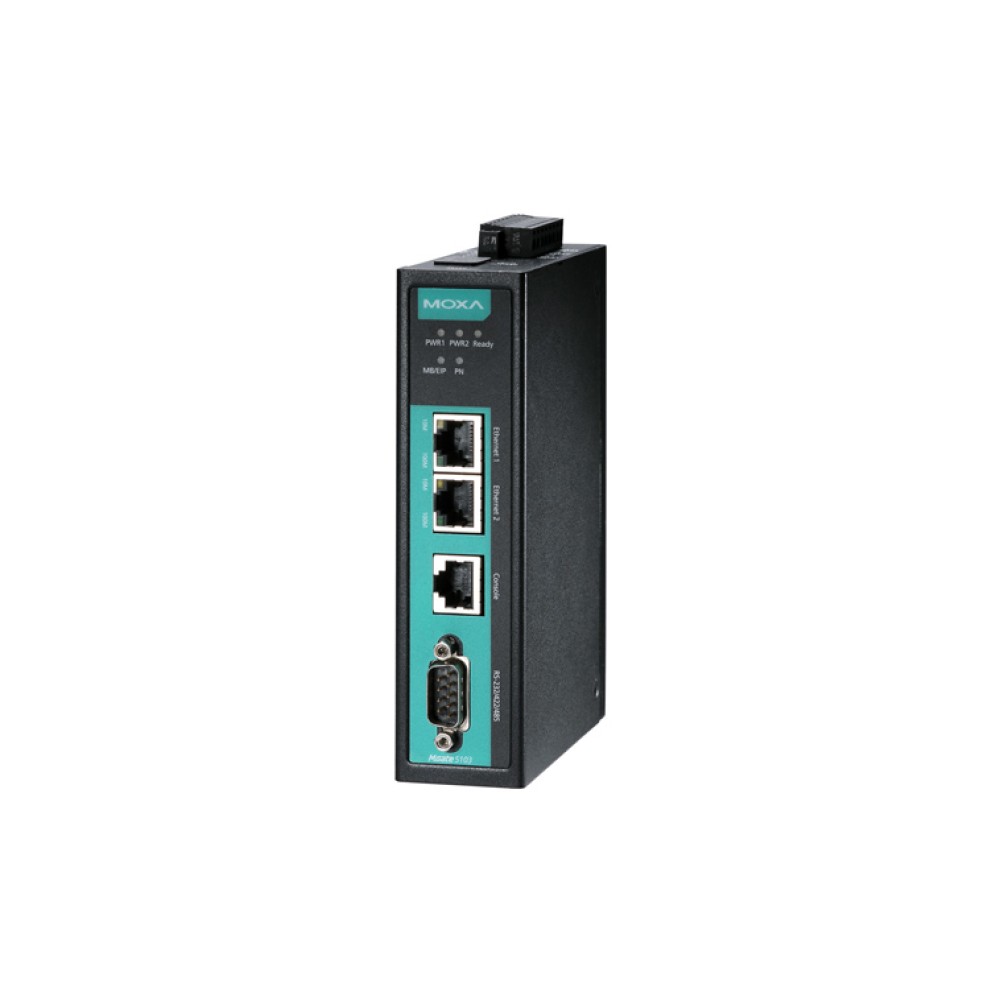

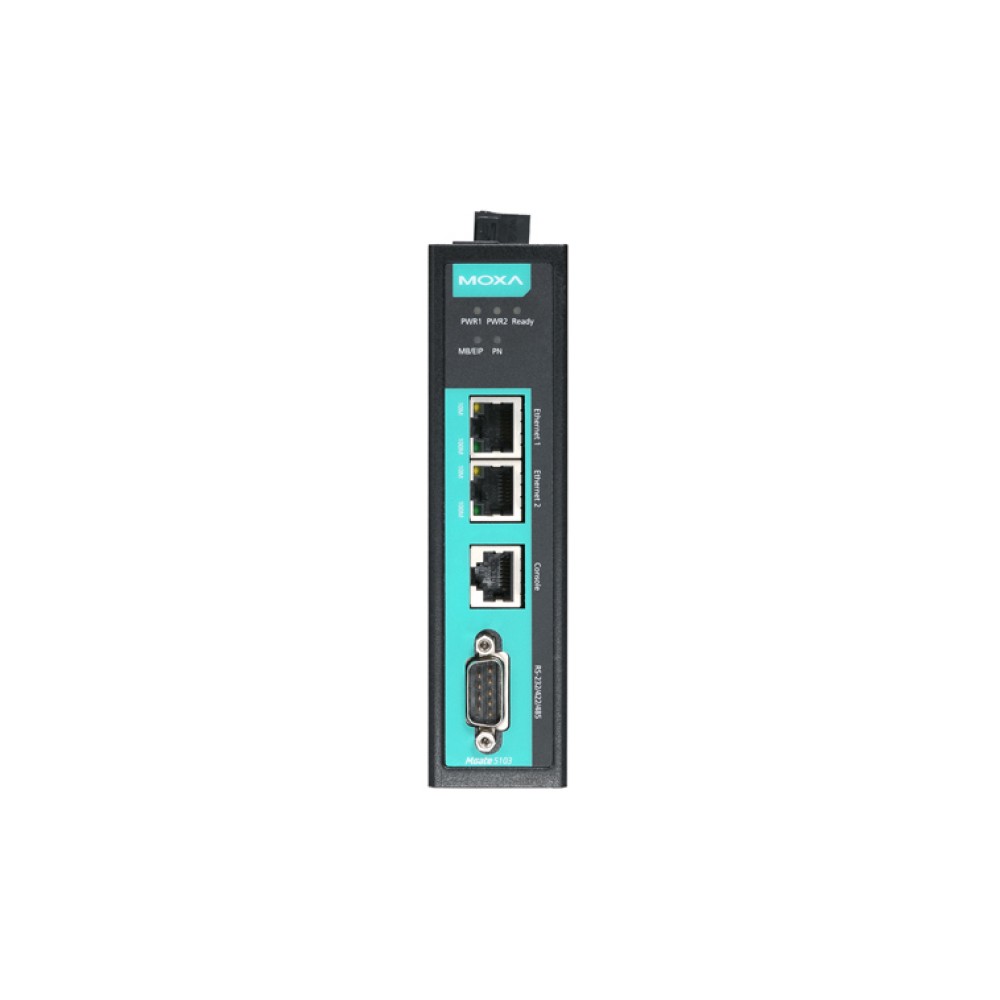

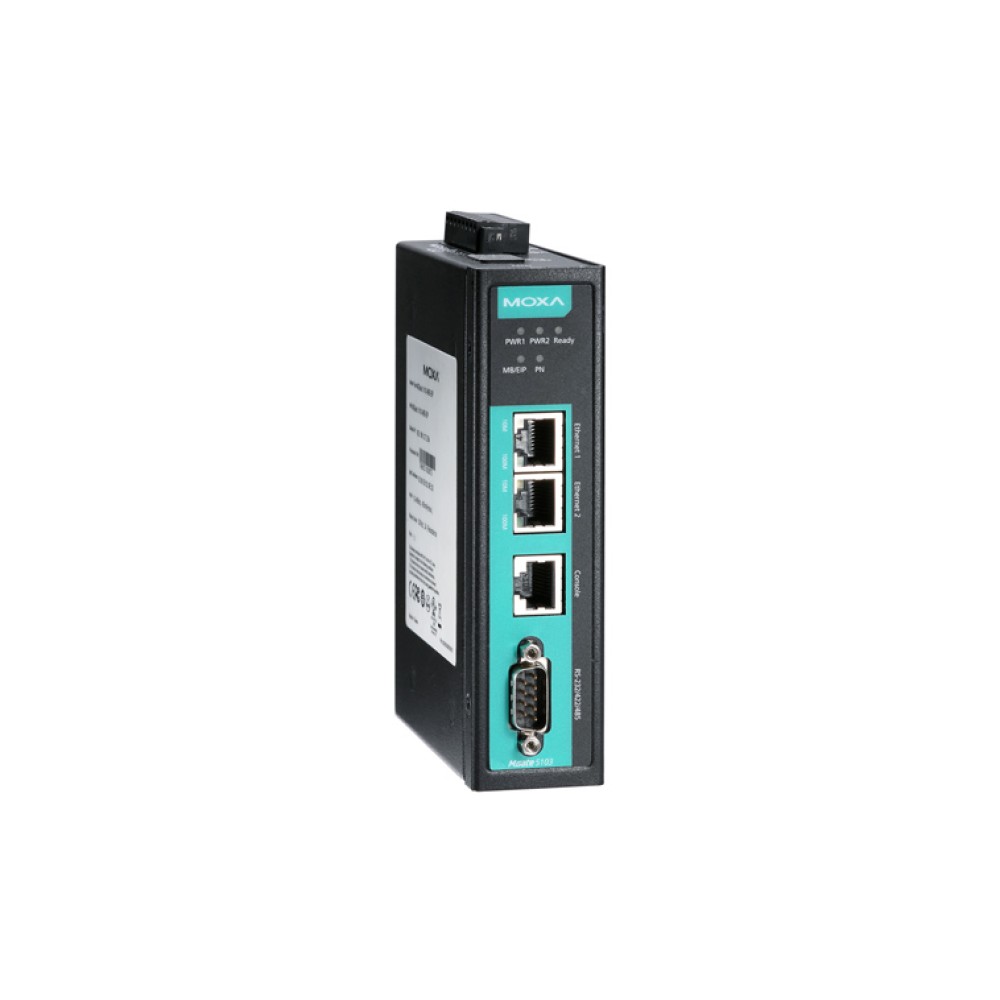

MGate 5103
1ポートModbus RTU/ASCII/TCP/EtherNet/IP - PROFINETゲートウェイ
お気に入り登録するにはログインが必要です。
新規ユーザー登録 / ログイン
主な製品特長
- PROFINET IOデバイスサポート
- Modbus RTU/ASCII/TCPマスター/スレーブコンフィギュレーションサポート
- EtherNet/IPアダプターサポート
- 簡単なWebベースの設定
- 配線が容易なイーサネットカスケーディングを内蔵
- 設定バックアップおよびイベントログ用MicroSDカード
- 組込みModbusアクセス量監視
- メンテナンスのための完全な診断情報
- Modbusポートの2kV内蔵アイソレーション保護
- -40～75℃のワイド動作温度モデルの提供
- IEC-62443に基づくセキュリティ機能
本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。
MGate 5103は、Modbus RTU/ASCII/TCP、EtherNet/IPおよびPROFINETネットワーク通信で使用する産業用イーサネットゲートウェイです。既存のModbusデバイスをPROFINETネットワークに統合するために、Modbusマスター/スレーブまたはEtherNet/IPアダプターとしてMGate 5103を使用して、データの収集およびPROFINETデバイスとデータを交換します。また、最新の交換データはゲートウェイに保存されます。ゲートウェイは、PROFINET IOコントローラーがフィールドデバイスのコントロールまたは監視するために、保存されたModbusまたはEtherNet/IPデータをPROFINETパケットに変換します。
Webコンソールによる容易な設定
MGate 5103シリーズは、設定を容易にするために設計されたクイックセットアップガイドが付属しています。クイックセットアップを使用すると、プロトコル変換モードに簡単にアクセスして設定を実現できます。また、MGate 5103シリーズは、GSDMLエクスポート機能をサポートします。GSDMLファイルは、PLC設定時間を削減するためにPROFINET PLCにインポートすることができます。
Modbus RTU/ASCII/TCPプロトコルアクセス量監視
MGate 5103シリーズゲートウェイは、特に設置段階でのトラブルシューティングを容易にするためにModbus RTU/ASCII/TCPプロトコルアクセス量監視をサポートしています。通信問題は、スレーブIDやレジスタアドレスなどの不正確なソフトウェアパラメーター、または誤ったコマンド設定によって引き起こされる可能性があります。Modbus RTU/ASCII/TCPプロトコルアクセス量監視を使用すると、キャプチャされたデータの確認および根本原因を容易に特定できます。
メンテナンス機能
MGate 5103シリーズゲートウェイは、リモートメンテナンスのためのWebコンソールおよびTelnetコンソールを提供します。優れたネットワークセキュリティを提供するためにHTTPSおよびSSHを含む暗号化通信機能をサポートしています。さらに、コネクションイベントおよびModbusメンテナンスイベントを記録するためにファームウェアログ機能を提供します。ユーザは、Webコンソールからリモートでログデータを確認できます。
| イーサネットインターフェース | |
| 10/100BaseT(X)ポート (RJ45コネクター) | 2 オートMDI/MDIX接続 |
|---|---|
| 電磁アイソレーション保護 | 1.5kV (内蔵) |
| イーサネットソフトウェア機能 | |
| 産業用プロトコル | PROFINET IOデバイス、Modbus TCPクライアント (マスター)、Modbus TCPサーバー (スレーブ)、EtherNet/IPアダプター |
| 設定オプション | Webコンソール (HTTP/HTTPS)、デバイス検索ユーティリティ (DSU)、Telnetコンソール |
| マネジメント | ARP, DHCPクライアント, DNS, HTTP, HTTPS, SMTP, SNMPトラップ, SNMPv1/v2c/v3,TCP/IP, Telnet, SSH, UDP, NTPクライアント |
| MIB | RFC1213、RFC1317 |
| タイムマネジメント | NTPクライアント |
| シリアルインターフェース | |
| コンソールポート | RS-232C (TxD, RxD, GND), 8ピン RJ45 (115200, n, 8, 1) |
| ポート数 | 1 |
| コネクター | DB9(M) |
| シリアル規格 | RS-232C/422/485 |
| ボーレート | 50bps～921.6kbps |
| データビット | 7, 8 |
| パリティ | None, Even, Odd, Space, Mark |
| ストップビット | 1, 2 |
| フローコントロール | RTS Toggle (RS-232Cのみ), RTS/CTS |
| RS-485 データ方向制御 | ADDC® (automatic data direction control) |
| プルHigh/Low抵抗 (RS-485用) | 1kΩ, 150kΩ |
| ターミネーター (RS-485用) | 120Ω |
| アイソレーション | 2kV (内蔵) |
| シリアル信号 | |
| RS-232C | TxD, RxD, RTS, CTS, DTR, DSR, DCD, GND |
| RS-422 | Tx+、Tx-、Rx+、Rx-、GND |
| RS-485-2w | Data+、Data-、GND |
| RS-485-4w | Tx+、Tx-、Rx+、Rx-、GND |
| シリアルソフトウェア機能 | |
| 設定オプション | シリアルコンソール |
| 産業用プロトコル | Modbus RTU/ASCII Master, Modbus RTU/ASCII Slave |
| Modbus RTU/ASCII | |
| モード | マスター, スレーブ |
| サポートされている機能 | 1, 2, 3, 4, 5, 6, 15, 16, 23 |
| コマンド数 (最大) | 128 |
| 入力データサイズ | 512bytes |
| 出力データサイズ | 512bytes |
| Modbus TCP | |
| モード | クライアント (マスター), サーバー (スレーブ) クライアント (マスター), サーバー (スレーブ) |
| サポートされている機能 | 1, 2, 3, 4, 5, 6, 15, 16, 23 |
| クライアント接続数 (最大) | 16 |
| サーバー接続数 (最大) | 32 |
| コマンド数 (最大) | 128 |
| 入力データサイズ | 512bytes |
| 出力データサイズ | 512bytes |
| PROFINET | |
| モード | IOデバイス IOデバイス |
| IOコントローラ接続数 (最大) | 1 (読み取り/書き込み) |
| 入力データサイズ | 512bytes |
| 出力データサイズ | 512bytes |
| EtherNet/IP | |
| モード | アダプター |
| CIPオブジェクトサポート | Identity, Message Router, Assembly, Connection Manager, TCP/IP interface, Ethernet link, Port |
| スキャナ接続数 (最大) | 1 (読み取りのみ), 1 (読み取り/書き込み) |
| 入力データサイズ | 496bytes |
| 出力データサイズ | 496bytes |
| メモリ | |
| microSDスロット | 最大32GB (SD 2.0互換) |
| 電力パラメーター | |
| 入力電圧 | 12～48VDC |
| 入力電流 | 455mA @ 12VDC |
| 電源コネクター | ユーロブロック端子 (ネジ止め) |
| リレー | |
| 接触電流定格 | 抵抗負荷：2A @ 30VDC |
| メカニカル | |
| ハウジング | メタル |
| IP保護等級 | IP30 |
| サイズ | 36×105×140mm |
| 重量 | 507g |
| 環境 | |
| 動作温度 | 0～60℃ |
| 保管温度 | -40～75℃ |
| 相対湿度 | 5～95% (結露なきこと) |
| 規格および認証 | |
| 安全 | EN 60950-1, UL 508 |
| EMC | EN 55032/24 |
| EMI | CISPR 32, FCC Part 15B Class B |
| EMS | IEC 61000-4-2 ESD: Contact: 8 kV; Air: 15 kV IEC 61000-4-3 RS: 80 MHz to 1 GHz: 10 V/m IEC 61000-4-4 EFT: Power: 4 kV; Signal: 2 kV IEC 61000-4-5 Surge: Power: 2 kV; Signal: 2 kV IEC 61000-4-6 CS: 150 kHz to 80 MHz: 10 V/m; Signal: 10 V/m IEC 61000-4-8 PFMF |
| ハザード場所 | ATEX, Class I Division 2, IECEx |
| 落下 | IEC 60068-2-32 |
| 衝撃 | IEC 60068-2-27 |
| 振動 | IEC 60068-2-6, IEC 60068-2-64 |
| MTBF | |
| 時間 | 859,422時間 |
| 規格 | Telcordia SR332 |
| 保証 | |
| 保証期間 | 5年 |
| 詳細 | MOXA社 製品保証方針 |
サイズ (単位 = mm)
| MGate 5103 | 1ポートModbus RTU/ASCII/TCP/EtherNet/IP - PROFINETゲートウェイ 動作温度：0～60℃ |
|---|
MGate 5103シリーズ 製品一覧
| MGate 5103 | 1ポートModbus RTU/ASCII/TCP/EtherNet/IP - PROFINETゲートウェイ |
| MGate 5103-T | 1ポートModbus RTU/ASCII/TCP/EtherNet/IP - PROFINETゲートウェイ (ワイド温度モデル) |
