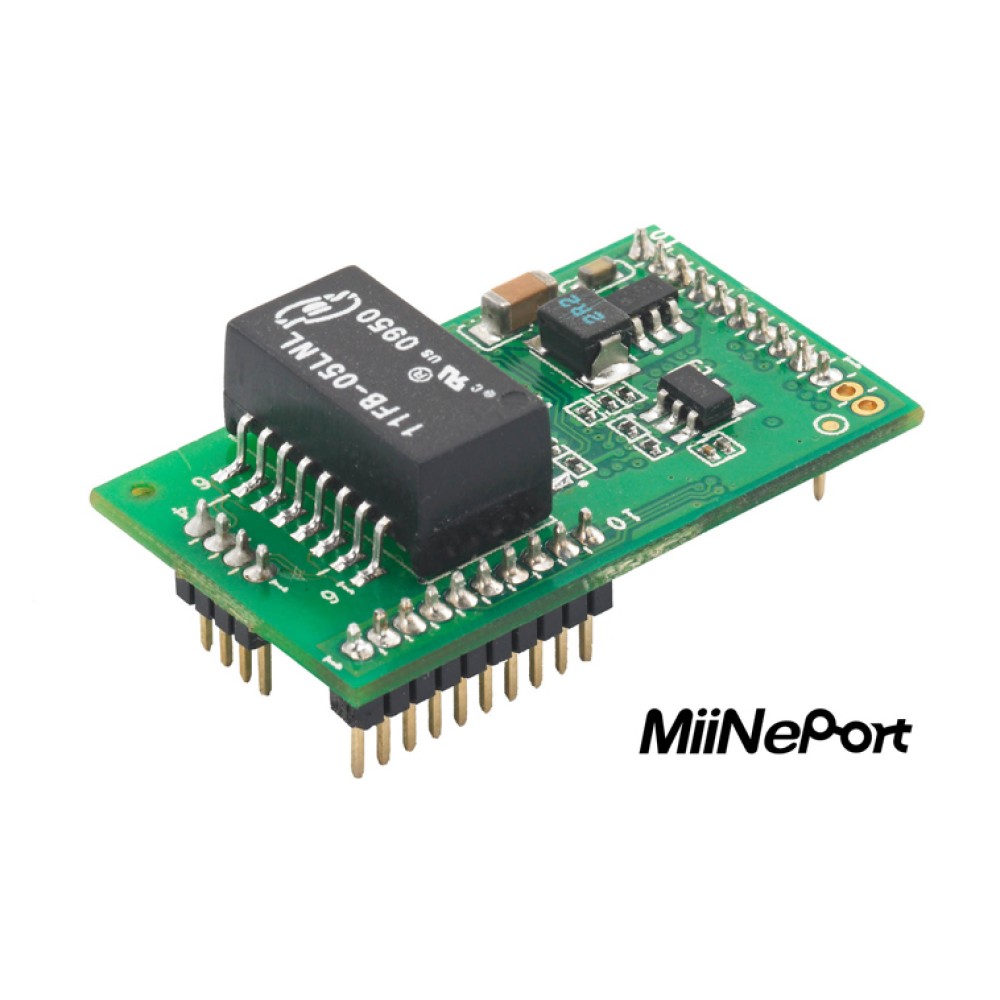

MiiNePort E2-T

10/100Mbps組込みシリアルデバイスサーバー,ボーレート:50bps~230.4Kbps (ワイド温度モデル)

主な製品特長

  • スモールサイズの組込デバイスサーバー:わずか 29×17×12.6mm
  • EZPower 3.3~5VDCシステム電源入力対応
  • 非常に低い消費電力
  • Moxaの第2世代のSoC、MiiNe使用
  • NetEZ技術によりインテグレーションが容易
  • 多様なオペレーションモード:Real COM/TCP/UDP/RFC2217/MCSC

FCC

CE

WEEE

RoHS指令準拠

本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。

MoxaのMiiNePort E2シリーズ 組込デバイスサーバーは、最小の統合作業でシリアルデバイス機器に高度なネットワーク接続性を搭載したい製造メーカー向けに設計された、シリアル - イーサネットモジュールです。MiiNePort E2は、パワフルなMoxaの第2世代SoC MiiNeを使用した10/100Mbpsイーサネット、最大921.6Kbpsシリアルボーレート、多様なオペレーションモードをサポートする、世界最小の消費電力を誇るスモールサイズフォームファクターのドロップインモジュールです。Moxaの革新的なNetEZ技術を使用したMiiNePort E2は、標準のシリアルインターフェースデバイスをイーサネット対応デバイスに直ちに変換することができます。さらに、MiiNePort E2のスモールサイズ組込デバイスサーバーは、RJ45コネクターをなくし、どんな既存のシリアルデバイスにもフィットします。

フォームファクター
タイプドロップインモジュール
サイズ29×17×12.6mm
重さ5g
システム情報
CPU32-bit ARM Core
RAM4MB 内蔵
Flash2MB 内蔵
イーサネットインターフェース
ポート数1
スピード10/100Mbps, オートMDI/MDIX
磁気絶縁保護1.5kV 内蔵
シリアルインターフェース
ポート数1
伝送フォーマット標準TTL
シリアル通信パラメーター
データビット5, 6, 7, 8
ストップビット1, 1.5, 2
パリティ無し, 偶数, 奇数, スペース, マーク
フロー制御RTS/CTS, DTR/DSR, XON/XOFF
ボーレート MiiNePort E2:50bps~230.4Kbps
MiiNePort E2-H:50bps~921.6Kbps

非標準ボーレートサポート

シリアル信号
TTLTxD, RxD, RTS, CTS, DTR, DSR, DCD, RST (リセット回路), GND
デジタルI/Oピン
GPIO設定可能なI/Oピン×4
ソフトウェア
ネットワークプロトコルICMP, ARP, IPv4, TCP, UDP, DHCP, HTTP, SNMP V1, SMTP, TFTP, Auto IP, Telnet, BOOTP
設定オプションWebコンソール, シリアルコンソール(シリアルコマンドモード), Telnetコンソール, Windowsユーティリティ
Windows Real COMドライバーWindows 95/98/ME/NT/2000, Windows XP/2003/Vista/2008/7/8/8.1/10 (x86/x64), Windows 2008 R2/2012/2012 R2 (x64), Windows Embedded CE 5.0/6.0, Windows XP Embedded
Fixed TTYドライバーSCO Unix, SCO OpenServer, UnixWare 7, QNX 4.25, QNX 6, Solaris 10, FreeBSD, AIX 5.x, HP-UX 11i, Mac OS X
Linux Real TTYドライバーLinux 2.4.x, 2.6.x, 3.x
オペレーションモードReal COM, TCPサーバー, TCPクライアント, UDP, イーサネットモデム, RFC2217, MCSC
NetEZ機能EZPower, EZPage, SCM (シリアルコマンドモード), AutoCFG, MCSC (マルチチャネルシリアル通信)
環境
動作温度 標準モデル:0~55℃
ワイドモデル:-40~85℃
保管温度 (パッケージ付属)-40~60℃
動作湿度5~95% (結露なきこと)
電源
入力電圧3.3~5VDC
入力電流157mA @ 3.3VDC
規格と認証
EMCEN 55032/24
EMICISPR 32, FCC Part 15B Class B
EMS IEC 61000-4-2 ESD: Contact: 6 kV; Air: 8 kV
IEC 61000-4-3 RS: 80 MHz to 1 GHz: 3 V/m
IEC 61000-4-4 EFT: Power 1 kV; Signal 0.5 kV
IEC 61000-4-5 Surge: Power 2 kV; Signal: 0.5 kV
IEC 61000-4-6 CS: 150 kHz to 80 MHz: 3 V/m Signal: 3 V/m
IEC 61000-4-8 PFMF
IEC 61000-4-11
振動IEC 60068-2-6, 5-25.7 Hz: ±15 mm; 25.7-500 Hz: 20g; 3 hours/axis
衝撃IEC 60068-2-27, 500g/2ms
落下IEC 60068-2-34IEC 60068-2-32, ISTA-2A
信頼性
平均故障間隔 (MTBF)5,696,350時間
規格Telcordia (Bellcore) SR-332
保証
保証期間5年
詳細Moxa社 製品保証方針

サイズ (単位 = mm)

MiiNePort E2-T - サイズ

ピンアサインメント

MiiNePort E2-T - 詳細説明
MiiNePort E2-TTTLデバイス用組込デバイスサーバー
ドロップインモジュール
10/100M (RJ45コネクターなし)
ボーレート:50bps~230.4Kbps
動作温度:-40~85℃

MiiNePort E2シリーズ 製品一覧

MiiNePort E2 10/100Mbps組込みシリアルデバイスサーバー,ボーレート:50bps~230.4Kbps
MiiNePort E2-H-T 10/100Mbps組込みシリアルデバイスサーバー,ボーレート:50bps~921.6Kbps (ワイド温度モデル)

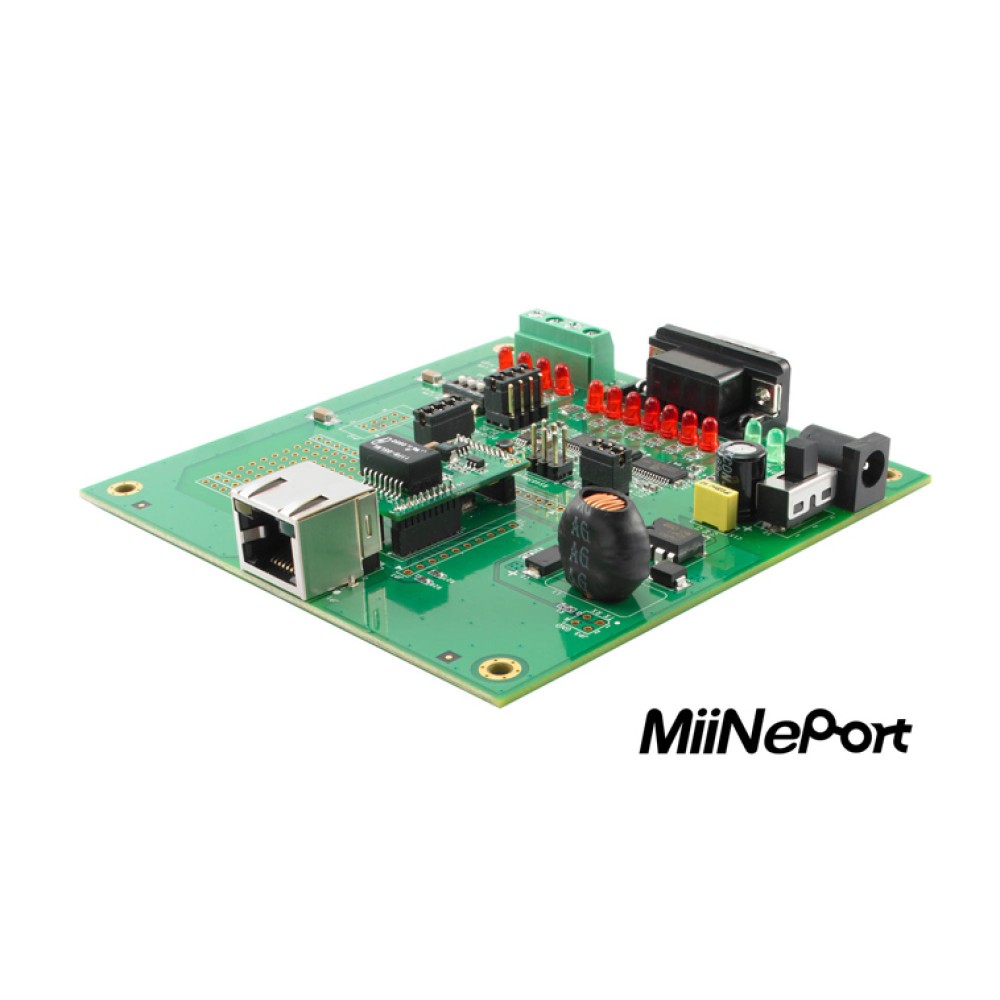

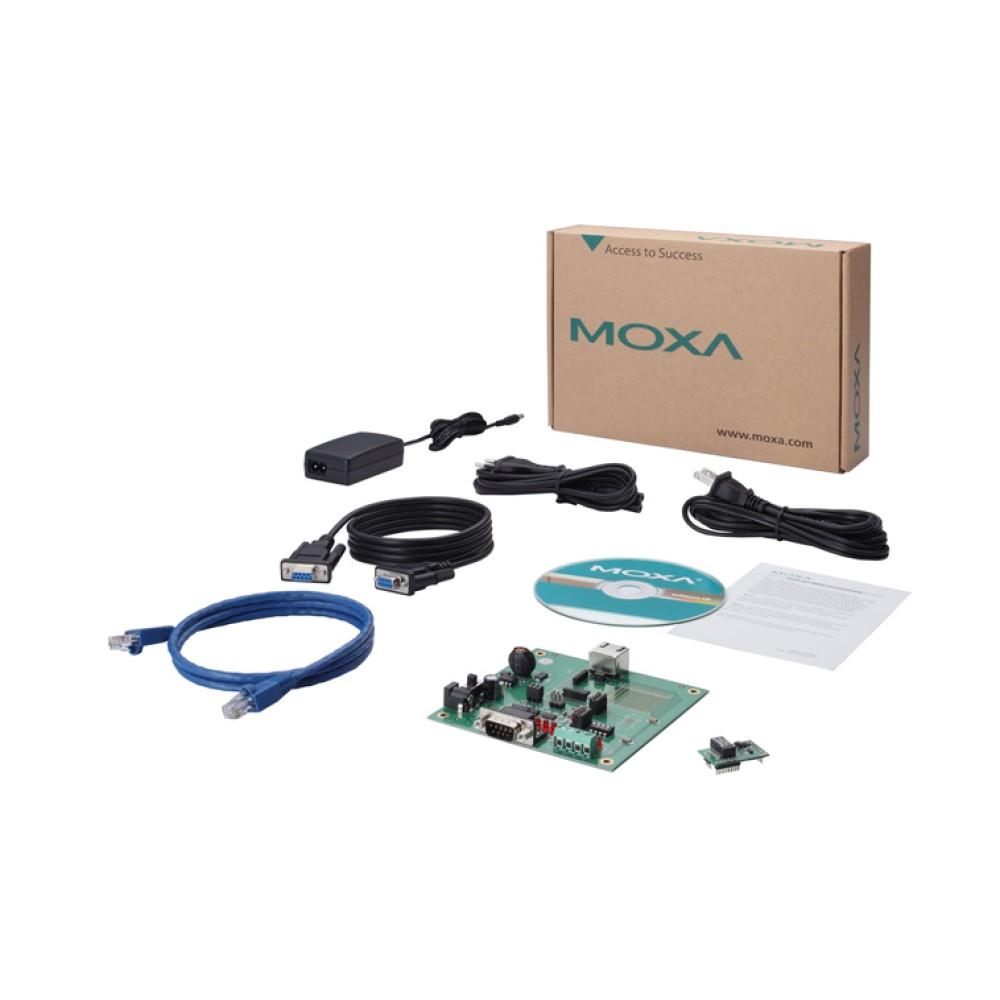

MiiNePort E2-ST MiiNePort E2シリーズ用 スターターキット,モジュールを含む
MiiNePort E2-T 10/100Mbps組込みシリアルデバイスサーバー,ボーレート:50bps~230.4Kbps (ワイド温度モデル)
MiiNePort E2-H 10/100Mbps組込みシリアルデバイスサーバー,ボーレート:50bps~921.6Kbps
MiiNePort E2-H-ST MiiNePort E2-Hシリーズ用 スターターキット,モジュールを含む
MiiNePort E2-SDK MiiNePort E2シリーズ用 ソフトウェア開発キット,モジュールを含む
