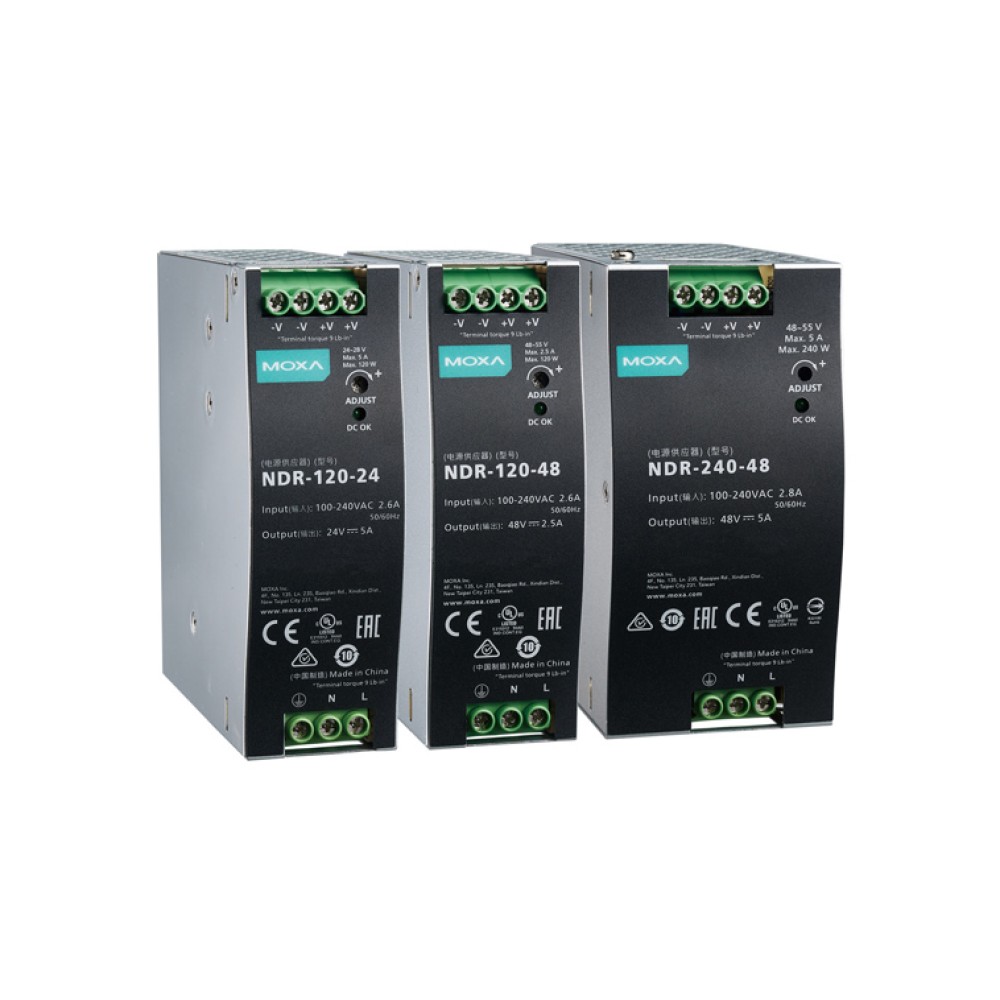

NDR-240-48
DINレール120/240W電源ユニット
お気に入り登録するにはログインが必要です。
新規ユーザー登録 / ログイン
主な製品特長
- DINレール搭載電源
- キャビネットの設置に最適なスリムなフォームファクタ
- ユニバーサルAC電源入力
- 高い電力変換効率
本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。
DINレール電源のNDRシリーズは、産業用アプリケーション向けに特別に設計されています。40～63 mmのスリムフォームファクタにより、キャビネットなどの狭い場所に電源を簡単に設置できます。-20～70℃の広い動作温度範囲は、過酷な環境で動作できることを意味します。これらのデバイスは金属製のハウジング、90 VAC～264 VACのAC入力範囲を備え、EN 61000-3-2規格に準拠しています。さらに、これらの電源装置は、過電流保護を提供するために定電流モードを備えています。
| 出力電力パラメータ | |
| ワット数 | 240 W |
|---|---|
| 電圧 | 48 VDC |
| 定格電流 | 0 ～ 5 A |
| リップルとノイズ | 150 mVp-p |
| 電圧調整範囲 | 48 ～ 55 VDC |
| 全負荷時のセットアップ/立ち上がり時間 | 3000ミリ秒、115 VACで100ミリ秒 1500ミリ秒、230 VACで100ミリ秒 |
| 全負荷での典型的なホールドアップ時間 | 115 VACで22 ミリ秒 230 VACで28 ミリ秒 |
| 入力電力パラメータ | |
| 効率 | 90% |
| 入力電流 | 1.3 A @ 230 VAC, 2.5 A @ 115 VAC |
| 電圧範囲 | 90 ～ 264 VAC (47 ～ 63 Hz) 127 ～ 370 VDC |
| 突入電流 (コールドスタート) | 35 A @ 230 VAC, 20 A @ 115 VAC |
| 過負荷保護 | |
| 定格出力電力 | 105 ～ 160% |
| 保護タイプ | 定電流制限、障害状態が解消された後、自動的に回復 |
| 過電圧保護 | |
| 過電圧範囲 | 56 ～ 65 V |
| 保護タイプ | 動作電圧をシャットダウンし、電源を入れて回復します |
| メカニカル | |
| ハウジング | メタル |
| 外形寸法 | 127.81 × 123.75 × 63 mm (5.03 × 4.87 × 2.48 in) |
| 重量 | 900 g (1.98 lb) |
| 環境制限 | |
| 動作温度 | -20 ～ 70℃ (-4 ～ 158°F) |
| 保存温度 | -40 ～ 85℃ (-40 ～ 185°F) |
| 周囲相対湿度 | 20 ～ 95% (結露しないこと) |
| 全負荷での最大動作温度 | 50℃ (122°F) |
| 適合規格 | |
| 安全標準 | UL 508, EN 62368-1, IEC 62368-1 |
| EMC標準 | EN 55032/24、EN 61000-3-2クラスA、EN 61000-3-3 |
| EMS標準 | IEC 61000-4-2 ESD：接触：4 kV; 空気：8 kV IEC 61000-4-3 RS：80 MHz～6000 MHz：10 V / m IEC 61000-4-4 EFT：電源：2 kV IEC 61000-4-5サージ：電源：2 kV IEC 61000-4-6 CS：10 V IEC 61000-4-8 PFMF IEC 61000-4-11 DIP |
| MTBF | |
| 規格 | MIL-HDBK-217F |
| 時間 | 230,206 時間 |
| 保証 | |
| 保証期間 | 3年 |
| 詳細 | MOXA社 製品保証方針 |

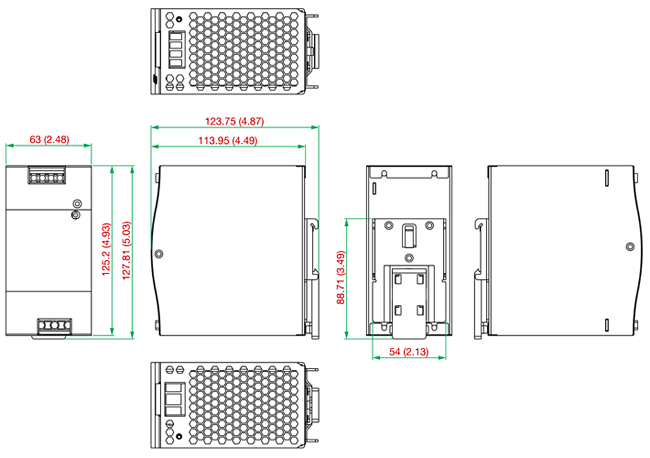

サイズ (単位 = mm )
| NDR-240-48 | DINレール240W電源ユニット 出力電圧：48V |
|---|
