PT-510-4M-ST-48
IEC 61850-3認証,産業用 10ポートマネージドDINレールイーサネットスイッチ
お気に入り登録するにはログインが必要です。
新規ユーザー登録 / ログイン
2027年03月24日 販売終了予定
こちらの製品は 2027年03月24日をもちまして 販売終了予定となっております。
主な製品特長
- IEC 61850-3およびIEEE 1613準拠
- ネットワーク冗長化機能：Turbo RingおよびTurbo Chain (復旧時間 20ms未満 @ 250台)、STP/RSTP/MSTP
- Webブラウザ、CLI、Telnet/シリアルコンソール、Windowsユーティリティ、ABC-01による容易なネットワーク管理
- 絶縁型ユニバーサル24VDCまたは48VDCの冗長電源入力
- 110/220 VDC/VACの幅広い電源入力範囲に対応
- Modbus TCP、LLDP、SNMP Inform、QoS、IGMPスヌーピング、VLAN、IEEE 802.1X、HTTPS、SNMPv3、SSHをサポート
- 動作温度範囲：-40～85℃
本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。

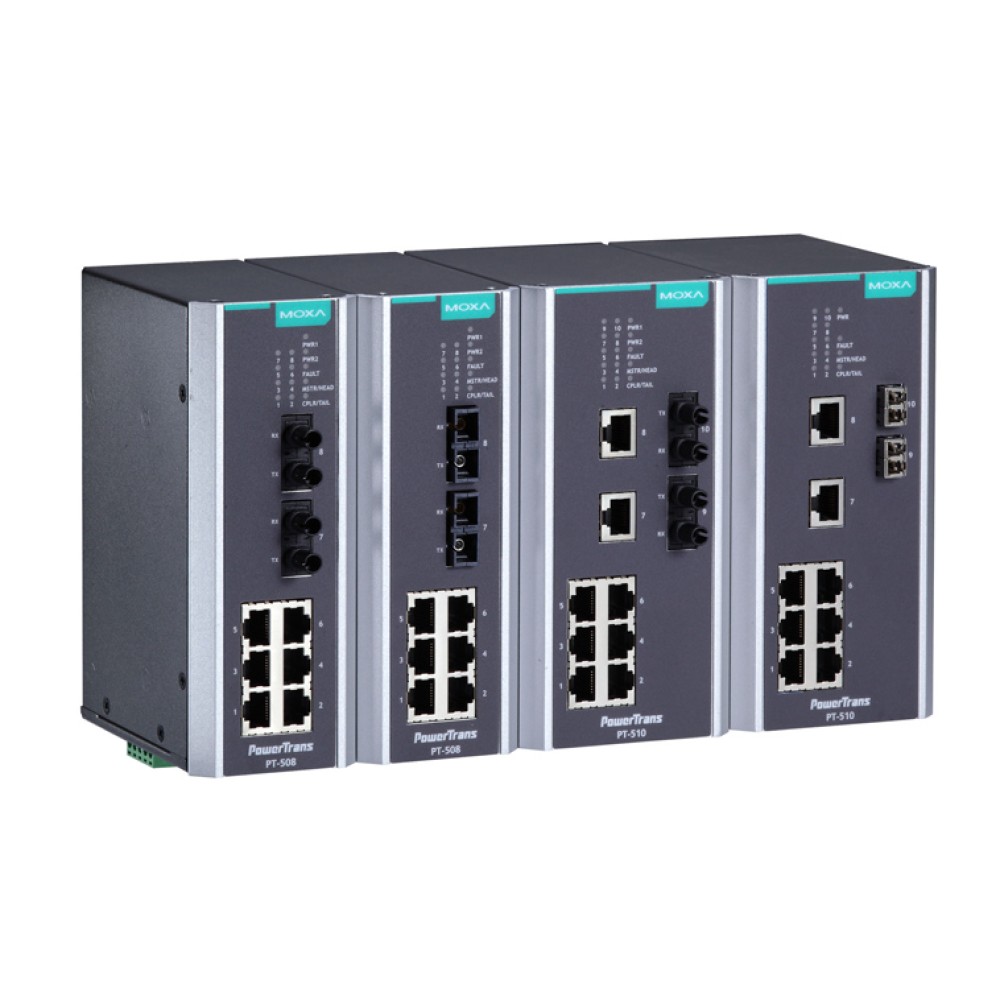

PowerTrans PT-510シリーズは、変電所オートメーションシステム (IEC 61850-3、IEEE 1613) の需要を満たすように設計されています。PT-510の光ファイバー高速イーサネットバックボーン、冗長リング、冗長電源入力 (24 VDCまたは48 VDC)、絶縁電源入力 (24 VDC、48 VDC、110/220 VDC/VAC) は、通信の信頼性を高め、ケーブル/配線コストを削減します。さらに、DINレールとウォールマウント (壁掛け式) のデザインにより、配電アプリケーションのために最大10の高速イーサネットポートを設置することができ、ネットワーク計画を簡素化して、柔軟性を向上させます。
その他の機能と利点
- 主要な管理機能を迅速に設定できるコマンドラインインターフェース (CLI)
- VLAN Unaware：特定のIEDが受信する優先タグ付きフレームをサポート
- EtherNet/IPおよびModbus TCP産業用イーサネットプロトコルに対応
- Webブラウザ、Telnet/シリアルコンソール、CLI、Windowsユーティリティ、ABC-01自動バックアップコンフィギュレーターによる設定が可能
- 各ポリシーに応じてIPアドレスを割り当てるDHCP Option 82
- 産業用イーサネットプロトコルからマルチキャストトラフィックをフィルタリングするIGMPスヌーピングおよびGMRP
- 最適な帯域幅利用のためのIEEE 802.3ad、LACP
- 予期せぬネットワークステータスを防ぐ帯域幅管理
- オンラインデバッグ用のマルチポートミラーリング
- メールとリレー出力を通じた異常検出による自動警告
- プロアクティブで効率の高いネットワーク監視を実現するRMON
- 接続されたデバイスのIPアドレスの自動復旧
- ラインスワップ時の高速リカバリー
サイバーセキュリティ機能
- 複数レベルのセキュリティを備えたユーザーパスワードにより、不正な設定から保護
- パスワードとデータの暗号化のためにSSH/HTTPSを使用
- 許可されたクライアントのみがポートにアクセスできるように、802.1Xポートベースのネットワークアクセス制御を備えたスイッチポートをロック
- RADIUS/TACACS+により、一元化された場所からパスワードを管理可能
- 802.1Q VLANを使用すると、選択したスイッチポート間で送信されるトラフィックを論理的に分割可能
- 特定のデバイスやMACアドレスのみがポートにアクセスできるように、スイッチポートを保護
- 一つや複数のポートを無効にして、ネットワークトラフィックをブロック
- SNMPv3は、暗号化された認証とアクセスセキュリティを提供
| 規格 | IEEE 802.3 (10BaseT) IEEE 802.3u (100BaseT(X)、100BaseFX) IEEE 802.3ab (1000BaseT(X)) IEEE 802.3z (1000BaseX) IEEE 802.3x (フローコントロール) IEEE 802.1D (スパニングツリープロトコル) IEEE 802.1W (ラピッドSTP) IEEE 802.1Q (VLANタギング) IEEE 802.1p (Class of Service) IEEE 802.1X (認証) IEEE 802.3ad (LACPによるポートトランク) IEEE 802.1s* （マルチスパニングツリープロトコル） *2011 Q3予定 |
|---|---|
| プロトコル | IGMPv1/v2、GMRP、GVRP、SNMPv1/v2c/v3、DHCP Server/Client、BootP、 TFTP、SNTP、SMTP、RARP、RMON、HTTP、HTTPS、Telnet、SSH、Syslog、 DHCP Option 66/67/82、LLDP、Modbus/TCP、IEEE 1588 PTP V2*、IPv6、SNMP Inform |
| MIB | MIB-II、Ethernet-like MIB、P-BRIDGE MIB、Q-BRIDGE MIB、Bridge MIB、RSTP MIB、RMON MIB Group 1、2、3、9 |
| フロー制御 | IEEE 802.3x フロー制御、バックプレッシャーフロー制御 |
スイッチプロパティ
| プライオリティキュー | 4 |
|---|---|
| 最大VLAN利用数 | 64 |
| VLAN IDレンジ | VID 1～4094 |
| IGMPグループ | 256 |
| MACテーブルサイズ | 8 K |
| パケットバッファーサイズ | 1 Mbit |
インターフェース
| RJ45ポート | 10/100BaseT(X) オートネゴシエーションスピード、F/H デュープレックスモード およびオートMDI/MDI-X 接続 |
|---|---|
| ファイバーポート | 100BaseFX ポート(SC/ST/LC/MTRJ コネクタ) |
| コンソールポート | RS-232C (RJ45) |
| LED表示 | PWR1、PWR2、FAULT、MSTR/HEAD、CPLR/TAIL |
| アラーム接点 | 1 リレイ出力、電流容量1 A @ 24 VDC |
電源
| 入力電圧 | ・24 VDC (18～36 V) ・48 VDC (36～72 V) ・110/220 VDC/VAC (88～300 VDC、85～264 VAC) |
|---|---|
| 入力電流 | (すべてのポートはファイバーに装備) ・Max. 0.425 A @ 24 VDC ・Max. 0.19 A @ 48 VDC ・Max. 0.105/0.053 A @ 110/220 VDC ・Max. 0.086/0.044 A @ 110/220 VAC |
| 過電流保護 | 有 |
| 接続 | 5ピンターミナルブロック |
| 逆極性保護 | 有 |
メカニカル
| ハウジング | IP40保護 |
|---|---|
| サイズ | 80 x 160 x 110 mm |
| 重さ | 1210 g |
| インストレーション | DINレールマウンティング、ウォールマウンティング (オプションキット) |
環境
| 動作温度 | -40～85℃、コールドスタート要求最小100 VAC @ -40℃ |
|---|---|
| 保管温度 | -40～85℃ |
| 相対湿度 | 5～95% (結露なきこと) |
規格および認証
| 安全 | UL 508 (申請中) |
|---|---|
| EMI | FCC Part 15 Subpart B Class A、EN 55022 Class A |
| 電力オートメーション | IEC 61850-3、IEEE 1613 |
保証
| 保証期間 | 5 年 |
|---|---|
| 詳細 | Moxa社 製品保証方針 |
| PT-510-SS-SC-24 | IEC 61850-3マネージドDINレールイーサネットスイッチ、8 10/100BaseT(X)ポートおよび 2 100BaseFXシングルモードポート/SCコネクタ、1 アイソレート電源(24 VDC)、動作温度-40～85℃ |
|---|---|
| PT-510-SS-SC-48 | IEC 61850-3マネージドDINレールイーサネットスイッチ、8 10/100BaseT(X)ポートおよび 2 100BaseFXシングルモードポート/SCコネクタ、1 アイソレート電源(48 VDC)、動作温度-40～85℃ |
| PT-510-MM-SC-24 | IEC 61850-3マネージドDINレールイーサネットスイッチ、8 10/100BaseT(X)ポートおよび 2 100BaseFXマルチモードポート/SCコネクタ、1 アイソレート電源(24 VDC)、動作温度-40～85℃ |
| PT-510-MM-SC-48 | IEC 61850-3マネージドDINレールイーサネットスイッチ、8 10/100BaseT(X)ポートおよび 2 100BaseFXマルチモードポート/SCコネクタ、1 アイソレート電源(48 VDC)、動作温度-40～85℃ |
| PT-510-MM-ST-24 | IEC 61850-3マネージドDINレールイーサネットスイッチ、8 10/100BaseT(X)ポートおよび 2 100BaseFXマルチモードポート/STコネクタ、1 アイソレート電源(24 VDC)、動作温度-40～85℃ |
| PT-510-MM-ST-48 | IEC 61850-3マネージドDINレールイーサネットスイッチ、8 10/100BaseT(X)ポートおよび 2 100BaseFXマルチモードポート/STコネクタ、1 アイソレート電源(48 VDC)、動作温度-40～85℃ |
| PT-510-SS-LC-24 | IEC 61850-3マネージドDINレールイーサネットスイッチ、8 10/100BaseT(X)ポートおよび 2 100BaseFXシングルモードポート/LCコネクタ、1 アイソレート電源(24 VDC)、動作温度-40～85℃ |
| PT-510-SS-LC-48 | IEC 61850-3マネージドDINレールイーサネットスイッチ、8 10/100BaseT(X)ポートおよび 2 100BaseFXシングルモードポート/LCコネクタ、1 アイソレート電源(48 VDC)、動作温度-40～85℃ |
| PT-510-2MTRJ-24 (※販売終了) |
IEC 61850-3マネージドDINレールイーサネットスイッチ、8 10/100BaseT(X)ポートおよび 2 100BaseFXマルチモードポート/MTRJコネクタ、1 アイソレート電源(24 VDC)、動作温度-40～85℃ |
| PT-510-MM-LC-24 | IEC 61850-3マネージドDINレールイーサネットスイッチ、8 10/100BaseT(X)ポートおよび 2 100BaseFXシングルモードポート/LCコネクタ、1 アイソレート電源(24 VDC)、動作温度-40～85℃ |
| PT-510-MM-LC-48 | IEC 61850-3マネージドDINレールイーサネットスイッチ、8 10/100BaseT(X)ポートおよび 2 100BaseFXシングルモードポート/LCコネクタ、1 アイソレート電源(48 VDC)、動作温度-40～85℃ |
※PT-510-2MTRJ-24は販売を終了いたしました。
PT-510シリーズ 製品一覧
| PT-510-2MTRJ-24 | IEC 61850-3認証,産業用 10ポートマネージドDINレールイーサネットスイッチ |
| PT-510-MM-LC-24 | IEC 61850-3認証,産業用 10ポートマネージドDINレールイーサネットスイッチ |
| PT-510-MM-LC-48 | IEC 61850-3認証,産業用 10ポートマネージドDINレールイーサネットスイッチ |
| PT-510-MM-SC-24 | IEC 61850-3認証,産業用 10ポートマネージドDINレールイーサネットスイッチ |
| PT-510-MM-SC-48 | IEC 61850-3認証,産業用 10ポートマネージドDINレールイーサネットスイッチ |
| PT-510-MM-ST-24 | IEC 61850-3認証,産業用 10ポートマネージドDINレールイーサネットスイッチ |
| PT-510-MM-ST-48 | IEC 61850-3認証,産業用 10ポートマネージドDINレールイーサネットスイッチ |
| PT-510-SS-LC-24 | IEC 61850-3認証,産業用 10ポートマネージドDINレールイーサネットスイッチ |
| PT-510-SS-LC-48 | IEC 61850-3認証,産業用 10ポートマネージドDINレールイーサネットスイッチ |
| PT-510-SS-SC-24 | IEC 61850-3認証,産業用 10ポートマネージドDINレールイーサネットスイッチ |
| PT-510-SS-SC-48 | IEC 61850-3認証,産業用 10ポートマネージドDINレールイーサネットスイッチ |
| PT-510-MM-LC-HV | IEC 61850-3認証,産業用 10ポートマネージドDINレールイーサネットスイッチ |
| PT-510-MM-SC-HV | IEC 61850-3認証,産業用 10ポートマネージドDINレールイーサネットスイッチ |
| PT-510-MM-ST-HV | IEC 61850-3認証,産業用 10ポートマネージドDINレールイーサネットスイッチ |
| PT-510-SS-LC-HV | IEC 61850-3認証,産業用 10ポートマネージドDINレールイーサネットスイッチ |
| PT-510-SS-SC-HV | IEC 61850-3認証,産業用 10ポートマネージドDINレールイーサネットスイッチ |
| PT-510-3S-SC-24 | IEC 61850-3認証,産業用 10ポートマネージドDINレールイーサネットスイッチ |
| PT-510-3S-SC-48 | IEC 61850-3認証,産業用 10ポートマネージドDINレールイーサネットスイッチ |
| PT-510-3S-SC-HV | IEC 61850-3認証,産業用 10ポートマネージドDINレールイーサネットスイッチ |
| PT-510-4M-ST-24 | IEC 61850-3認証,産業用 10ポートマネージドDINレールイーサネットスイッチ |
| PT-510-4M-ST-48 | IEC 61850-3認証,産業用 10ポートマネージドDINレールイーサネットスイッチ |
| PT-510-4M-ST-HV | IEC 61850-3認証,産業用 10ポートマネージドDINレールイーサネットスイッチ |
