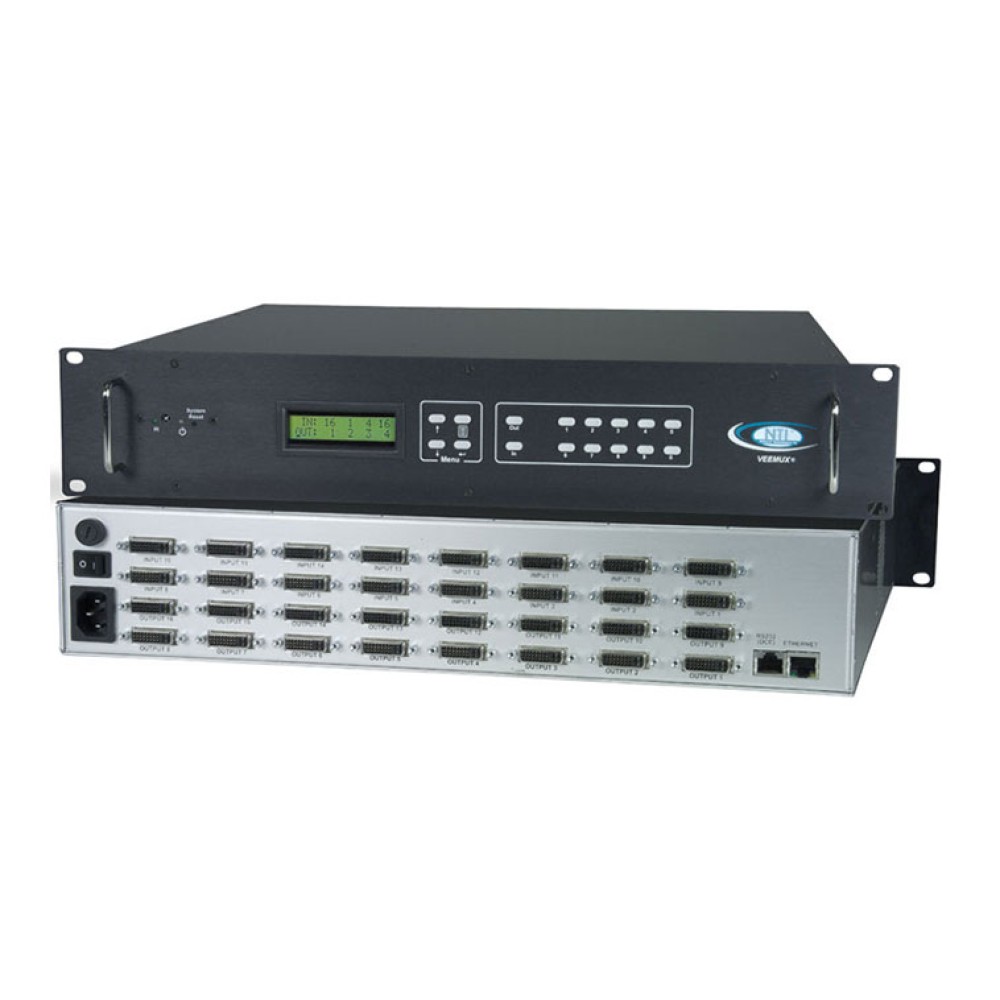

SM-16X16-DVIA-LCD

VEEMUX®DVIビデオマトリクススイッチは、16x シングルリンク・デジタルDVIビデオソース(コンピュータ、DVDプレイヤ、衛星放送受信機など)から16x ディスプレイ(LCDモニタ、プラズマスクリーン、DLP HDTV、プロジェクタなど)およびステレオオーディオスピーカ(オーディオオプション)のビデオ信号をマトリックス状に切換えます。

DVIビデオマトリックススイッチ

モデル	サポート機能	ビデオ入力	ビデオ出力	19"ラック高
SM-4X4-DVI-LCD	DVIビデオ	4	4	1RU
SM-8X8-DVI-LCD	DVIビデオ	8	8	1RU
SM-16X16-DVI-LCD	DVIビデオ	16	16	2RU
SM-32X32-DVI-LCD	DVIビデオ	32	32	4RU
SM-4X4-DVIA-LCD	DVIビデオ＋オーディオ	4	4	1RU
SM-8X8-DVIA-LCD	DVIビデオ＋オーディオ	8	8	2RU
SM-16X16-DVIA-LCD	DVIビデオ＋オーディオ	16	16	3RU
SM-32X32-DVIA-LCD	DVIビデオ＋オーディオ	32	32	4RU

ビデオ入力
コネクタ	DVI-I(F)
シグナルタイプ	シングルリンク・デジタルDVI
対応機器	DVIビデオをサポートするコンピュータおよびHDTVビデオソースとコンパチブル(衛星放送受信機、DVDプレイヤ、その他)
ビデオ出力
コネクタ	DVI-I(F)
シグナルタイプ	シングルリンク・デジタルDVI
解像度	1080p HDTV解像度および1920x1200 (WUXGA)コンピュータ解像度サポート
ビデオ帯域幅	1.65 Gbps
オプショナルオーディオ入力
ステレオオーディオジャック	3.5 mm
インピーダンス	10k Ω
最大入力レベル	1 Vrmsまたは2.5Vp-p
オプショナルオーディオ出力
ステレオオーディオジャック	3.5 mm
スピーカドライブ	8 Ω
不平衡利得	ユーザ定義
周波数レスポンス	20 Hz～20 kHz、+/-0.5 dB
トータルハーモニック歪＋ノイズ	0.01% ＠1 kHz
利得調整	-20 dB～+10 dB 、2 dBステップ
RMS出力あたり連続出力	200mW
Note ： ポートをスイッチングするときビデオが同期するまでオーディオはミュート
ソフトウェア機能
対応OS	Windows 2000/XP/Vista/7、Windows Server 2000/2003/2008、Solaris、Linux、FreeBSDおよびMAC OS 9/10
プロトコル	HTTP、HTTPS、TCP/IP、DHCP、UDP、ARP、IPV4
電源
入力	100～240 VAC、50または60 Hz
コネクタ	IEC電源コネクタ(ケーブル付属)
消費電力	25 W
メカニカル
サイズ ( W x D x H )	SM-16X16-DVI-LCD ： 483mm x 411mm x 89mm SM-16X16-DVIA-LCD ： 483mm x 411mm x 133mm
ケーブル	オペレーションには、ビデオソースとスイッチ間の適切なインターフェースケーブルが必要 (ケーブルは含んでいません)
認証
MTBF	SM-16X16-DVI-LCD ： 48,326 時間 SM-16X16-DVIA-LCD ： 42,742 時間
EMI / EMC	CE、RoHS
保証
保証期間	2年

コントロール方法

イーサネットコントロール
制御方法	標準制御方式
設定	WebサーバまたはTelnet経由インターネットを介して実行可能
コネクタ	RJ45(F)
イーサネットインターフェース	10/100 BaseT
Webサーバ
セキュリティ	パスワードとユーザ設定可能なタイムアウトによって保証
アクセス可能ユーザ	最大25のユーザが一度にWebページにアクセス可能
アクセス可能ページ	【スイッチページ】 ユーザが任意の入力から出力に接続可能、保存し10接続までリコール 【管理ページ】 管理者がシステム構成、ネットワーク構成、ビデオ入力/出力のネーミング、シークエンスのスキャニング、DDCオプション、シーケンスをスキャン、パスワードの変更、ファームウェアのアップデートのためにページにアクセス可能 【スタンバイモードページ】 ユーザがスタンバイモード中に迅速にスイッチを設置可能 【サポートページ】 製品マニュアルとファームウェアのダウンロードのwebページへのリンクを提供 【リブートページ】 ユーザが迅速にスイッチをリブート可能
Telnet
セキュリティ	パスワードにより保証
コマンド	RS232Cコマンドに類似
telnetサーバ	ポート2000および2005でリッスン ・ ポート2000 ： オペレータのtelnetセッション用 ・ ポート2005 ： ローTCP通信を使用してソフトウェア制御タイプのセッション用
制御
フロントパネルインターフェース	・ 標準コントロール方式 ・ フロントパネルボタンを使用して設定および制御実行可能 ・ キーパッドにより必要とする出力にルーティングする入力ソースの選択可能
RS-232Cコントロール	・ 標準コントロール方式 ・ シリアルポートを介して設定およびコントロール実行可能 ・ 8x8、16x16、32x32スイッチ ： RJ45(F)コネクタ ・ RS-232C経由でグラフィカルユーザインターフェース(GUIコントロール)とNTIスイッチ・コントロールプログラムを使用してスイッチを制御
赤外線リモコン	・ 標準コントロール方式 ・ 最大9m離れて送信可能 ・ 1リモートで最大15スイッチを制御 ・ 電池 ： 2 AAAバッテリ(含む)

/tr>

SM-4X4-DVI-LCD	DVIビデオ、4入力、4出力
SM-4X4-DVIA-LCD	DVIビデオ＋オーディオ、4入力、4出力
SM-8X8-DVI-LCD	DVIビデオ、8入力、8出力
SM-8X8-DVIA-LCD	DVIビデオ＋オーディオ、8入力、8出力
SM-16X16-DVI-LCD	DVIビデオ、16入力、16出力
SM-16X16-DVIA-LCD	DVIビデオ＋オーディオ、16入力、16出力
SM-32X32-DVI-LCD	DVIビデオ、32入力、32出力
SM-32X32-DVIA-LCD	DVIビデオ＋オーディオ、32入力、32出力

赤外線リモコン

/tr>

IRT-UNV	赤外線リモコン

DVI-Iケーブル、M-M

/tr>

DVI-IS-3-MM	0.9m
DVI-IS-6-MM	1.8m
DVI-IS-10-MM	3m
DVI-IS-15-MM	4.5m

DVI-D－HDMI-A(M)シングルリンクケーブル

/tr>

DVI-HD-3-MM	0.9m
DVI-HD-6-MM	1.8m
DVI-HD-10-MM	3m
DVI-HD-15-MM	4.5m

ステレオオーディオケーブル、M-M

/tr>

SA-3-MM	0.9m
SA-6-MM	1.8m
SA-10-MM	3m
SA-15-MM	4.5m

ファイバ オプティックケーブル経由DVIエクステンダ

/tr>

ST-2FODVI-LC	1920x1200

2 CAT5e/6経由ミニHDMIエクステンダ

/tr>

ST-C5HD-MINI	1920x1200

HDMI(F)－DVI-D(M)アダプタ

/tr>

HDMIF-DVIDM	HDMI(F)－DVI-D(M)アダプタ
