TN-5508-LV-MV-T
EN50155 8ポート マネージドイーサネットスイッチ,12/24/36/48VDCおよび72/96/110VDC (ワイド温度モデル)
お気に入り登録するにはログインが必要です。
新規ユーザー登録 / ログイン
販売終了
本製品は 販売を終了いたしました。
主な製品特長
- 最後の3桁のIPアドレスを設定する3つのロータリスイッチを使い、メンテナンスが以前に比べて容易
- IPv6 Ready logo認証取得 (IPv6 Logo Committee認証済み)
- 先進的なEN50155準拠車両アプリケーション向け産業用イーサネットスイッチ
- 異なる方針によるIPアドレス割当てのためのDHCP Option 82
- EtherNet/IP※ およびModbus/TCP産業イーサネットプロトコルサポート
- Modbus/TCP産業イーサネットプロトコルサポート
- Turbo Ring、Turbo Chain、RSTP/STP、MSTP※ ネットワークリダンダンシ
- IGMPスヌーピングおよびGMRPマルチキャストトラフィックフィルタリング
- ポートベースVLAN、IEEE 802.1Q VLANおよびGVRPによるネットワーク計画が容易
- QoS (IEEE 802.1p/1QおよびTOS/DiffServ) によるデターミニズムの向上
- IEEE 802.3ad、LACPによる最適な帯域幅の使用
- SNMPv3、IEEE 802.1X、HTTPSおよびSSHによるネットワークのセキュリティの強化
- SNMPv1/v2c/v3による異なるレベルのネットワーク管理
- RMONによる効率的なネットワーク監視および率先的な能力
- 予期せぬネットワークステータスを予防する帯域幅管理
- 認証を受けたMACアドレスだけがアクセスできるロックポート
- オンラインデバッキングのためのポートミラーリング
- e-mail、リレイ出力を通した障害の自動警報
- ラインスワップファーストリカバリ
- 接続したデバイスのIPアドレス自動検知
- ネットワーク管理ソフトウェアにおいてLLDPによるトポロジ自動の検出
- webブラウザ、Telnet/シリアルコンソール、CLI※ Windowsユーティリティによるコンフィギュレーション
- パネルマウントまたはDINレールマウントインストレーション能力
- MXview industrial network management software使用可
予定：Q3/2011
本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。

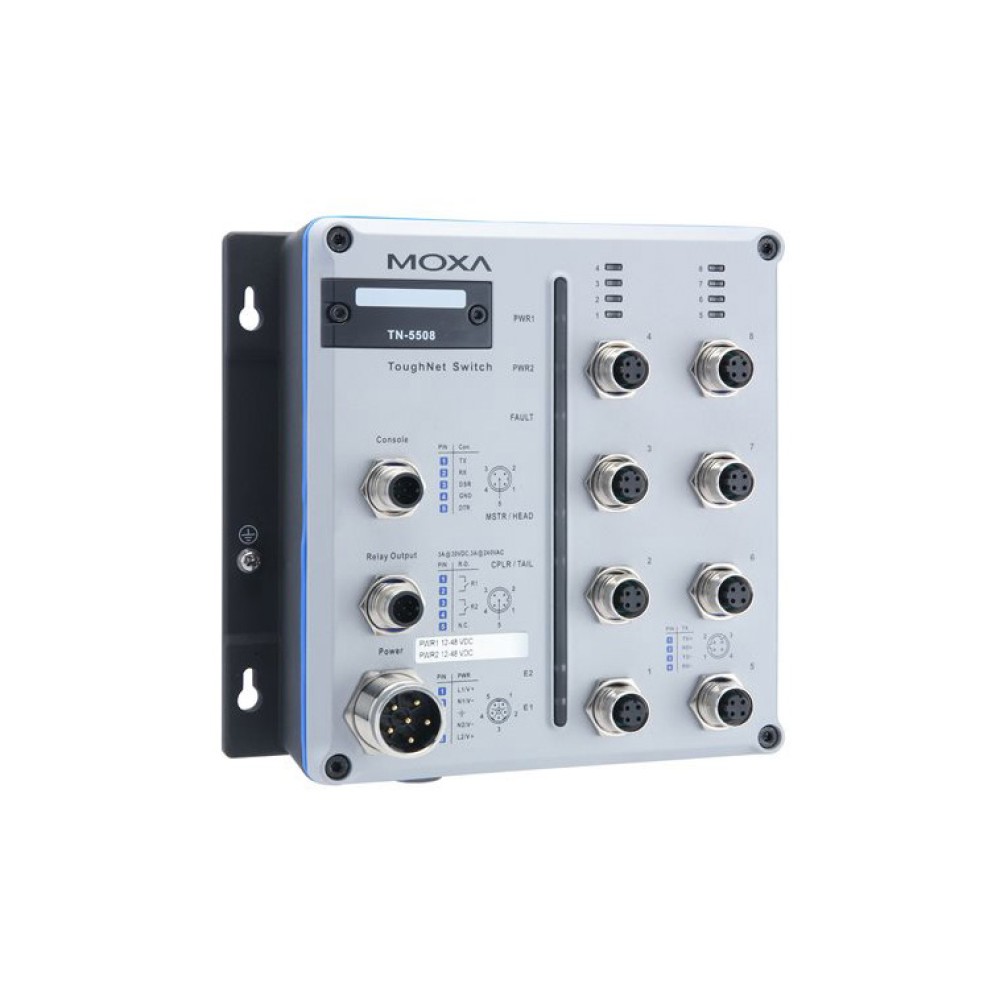

ToughNet TN-5508 M12マネージドイーサネットスイッチは、厳しい産業環境アプリケーション用として設計されています。TNシリーズスイッチは、振動および衝撃といった苛酷な物理的障害のある環境オペレーションに耐える信頼性のあるタイトかつ堅牢な接続を実行するM12コネクタを使用しています。ToughNetスイッチは、シングル電源ソースのサポートにより世界中のあらゆるアプリケーションに適用できます。例えば、TN-5508-LV-LVは、12/24/36/48VDC、TN-5500-LV-MVは、12/24/36/48VDCおよび72/96/110VDC、TN-5508-LV-HVは、12/24/36/48VDCおよび88～300VDCまたは85～264VAC デュアル、アイソレートリダンダンシ電源入力をサポートするのでシームレスな信頼性のある通信および電源ケーブル/配線経費を削減することができます。TN-5508スイッチは、最大8ポートファーストイーサネットM12ポートを提供します。また、-40～75℃のワイド動作温度をサポートします。ToughNetスイッチは、EN50155/50121-3-2/50121-4 (鉄道アプリケーション)、NEMA TS2 (交通管制システム) およびe-Mark (ビークル) アプリケーション要求に準拠しているので様々な産業用アプリケーションにも最適なスイッチとして使用することができます。
| テクノロジー | |
| 規格 | IEEE 802.3：10BaseT IEEE 802.3u：100BaseT(X) IEEE 802.3ab：1000BaseT(X) IEEE 802.3x :フロー制御 IEEE 802.1D :スパニング・ツリー・プロトコル IEEE 802.1w：Rapid STP IEEE 802.1Q：VLANタギング IEEE 802.1p：Class of Service IEEE 802.1X：認証 IEEE 802.3ad：LACPポートトランク機能 |
|---|---|
| プロトコル | IGMPv1/v2デバイス、GMRP、GVRP、SNMPv1/v2C/v3、DHCPサーバ/クライアント、DHCP Option 66/67/82、BootP、TFTP、SNTP、SMTP、RARP、RMON、HTTP、HTTPS、Telent、SSH、Syslog、LLDP、IEEE 1588 PTP、Modbus/TCP、IPv6 |
| MIB | MIB-II、イーサネットライク MIB、P-BRIDGE MIB、Q-BRIDGE MIB、Bridge MIB、RSTP MIB、RMON MIB Group 1、2、3、9 |
| フロー制御 | IEEE802.3xフロー制御、バックプレッシャフロー制御 |
| スイッチプロパティ | |
| プライオリティキュー | 4 |
| IGMPグループ | 256 |
| 最大VLAN数 | 64 |
| VLAN IDレンジ | VID 1～4094 |
| インターフェース | |
| ファーストイーサネット | フロントケーブリング、M12コネクター、10/100BaseT(X)オートネゴシエーションスピード、半2重/全2重モード、オートMDI/MDI-X接続 |
| LED表示 | 10/100M |
| アラーム接点 | リレー出力×2、M12 A-coding 5ピン(M)コネクター×1、電流容量 3A @ 30VDCまたは3A @ 240VAC |
| システムLED表示 | PWR1、PWR2、FAULT、MSTR/HEAD、CPLR/TAIL |
| ロータリスイッチ | IPアドレス下3桁設定用 |
| メカニカル | |
| ケース | メタル、IP54保護 (未使用ポート：保護キャップ) |
| 重さ | 1650g |
| サイズ | 185×170×69.8mm |
| 取付 | パネルマウンティング、DINレールマウンティング (オプションキット) |
| 環境 | |
| 動作温度 | 標準モデル：0～60℃ ワイド温度モデル (Tモデル)：-40～75℃ |
| 保管温度 | -40～85℃ |
| 動作湿度 | 5～95% RH (結露なきこと) |
| 電源 | |
| 電源入力 | LV：12/24/36/48VDC (8.4～60VDC) MV：72/96/110VDC (50.4～154VDC) HV：110/220VDC/VAC (88～300VDC、85～264VAC) |
| 入力電流 | 0.24A @ 24VDC 0.104A @ 72VDC 0.072A @ 110VDC 0.18A @ 110VAC 0.12A @ 220VAC |
| 過電流保護 | 有 |
| 接続 | M23、5ピン(M)コネクター |
| 可逆電圧保護 | 有 |
| 認証 | |
| EMI | FCC Part 15、CISPR (EN55022) class A |
| EMS | EN61000-4-2 (ESD), Level 3 EN61000-4-3 (RS), Level 4 EN61000-4-4 (EFT), Level 3 EN61000-4-5 (Surge), Level 3 EN61000-4-6 (CS), Level 3 EN61000-4-8 EN61000-4-11 EN61000-4-12 |
| 安全 | UL 508 (申請中) |
| 衝撃 | IEC61373 |
| 落下 | IEC60068-2-32 |
| 振動 | IEC61373 |
| 交通制御 | NEMA TS2 (申請中) |
| 道路交通 | e-Mark (申請中) |
| 鉄道交通 | パネルマウントオペレーション EN50155 (申請中)、EN50121-3-2 (申請中)、EN50121-4 (申請中) |
| 保証 | |
| 保証期間 | 5年 |
| 詳細 | Moxa社 製品保証方針 |
サイズ (単位 = mm)
| TN-5508-LV-MV-T | 産業用マネージドイーサネットスイッチ 10/100BaseT(X)ポート×8 M12コネクター デュアルリダンダント電源入力 (12/24/36/48VDCおよび72/96/110VDC) 動作温度：-40～75℃ |
|---|
TN-5508シリーズ 製品一覧
| TN-5508-LV-HV | EN50155 8ポート マネージドイーサネットスイッチ,12/24/36/48VDCおよび88～300VDC、85～264VAC |
| TN-5508-LV-HV-T | EN50155 8ポート マネージドイーサネットスイッチ,12/24/36/48VDCおよび88～300VDC、85～264VAC (ワイド温度モデル) |
| TN-5508-LV-LV | EN50155 8ポート マネージドイーサネットスイッチ,12/24/36/48VDC |
| TN-5508-LV-LV-T | EN50155 8ポート マネージドイーサネットスイッチ,12/24/36/48VDC (ワイド温度モデル) |
| TN-5508-LV-MV | EN50155 8ポート マネージドイーサネットスイッチ,12/24/36/48VDCおよび72/96/110VDC |
| TN-5508-LV-MV-T | EN50155 8ポート マネージドイーサネットスイッチ,12/24/36/48VDCおよび72/96/110VDC (ワイド温度モデル) |
