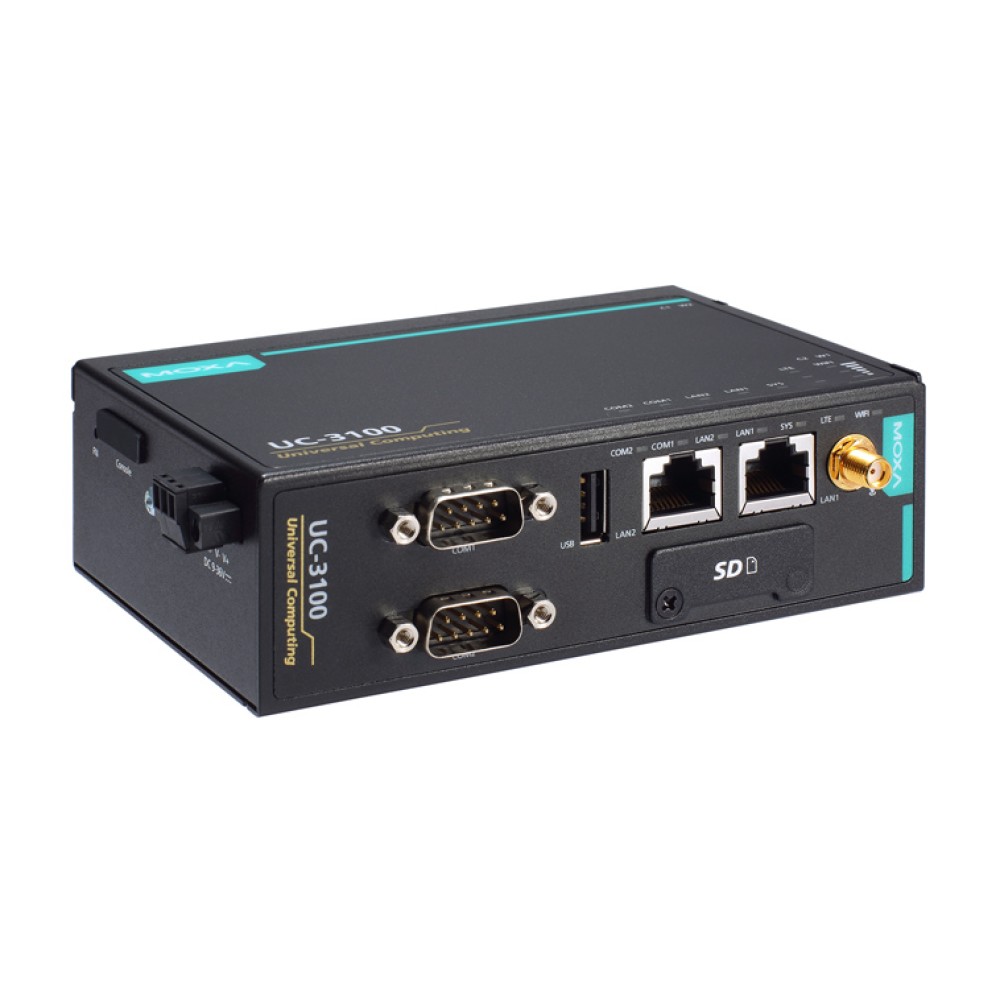

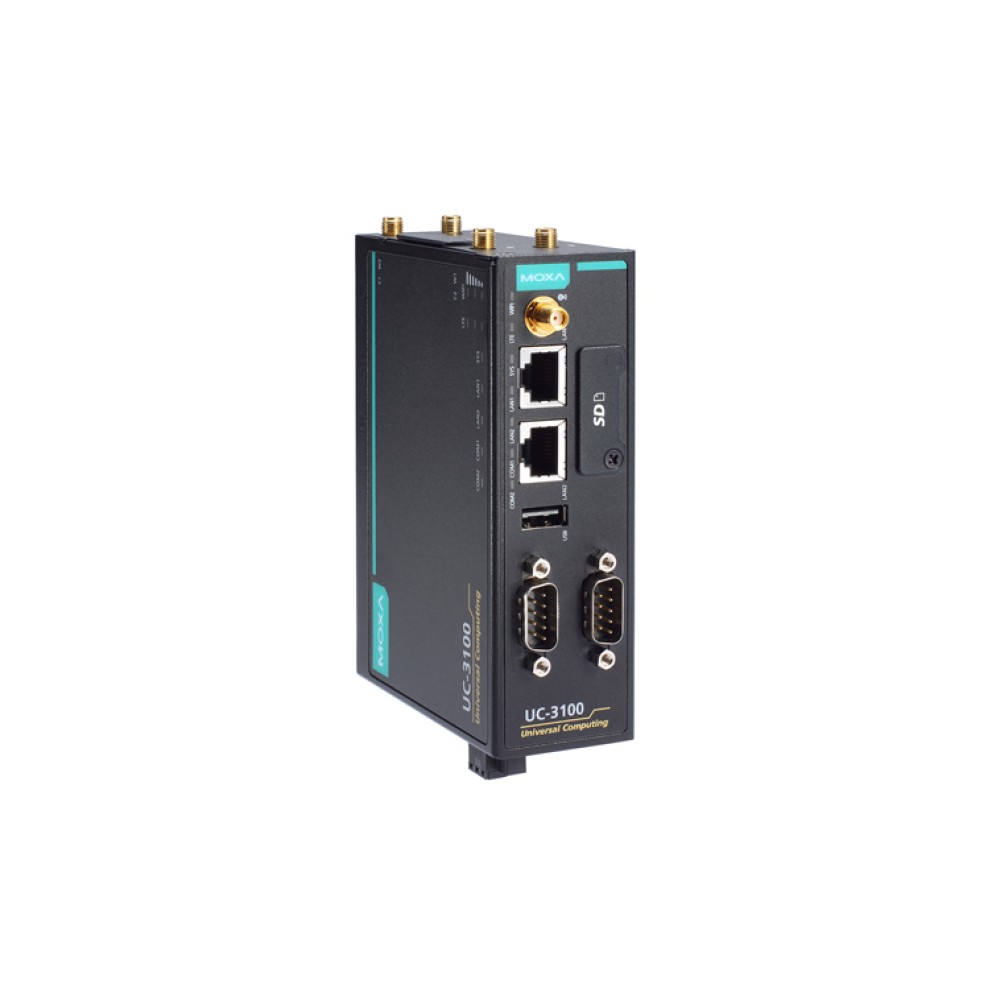

UC-3111-T-EU-LX-NW
2シリアルポート,2LANポート,1CANポートを備えたアームベースのワイヤレス対応DINレール産業用コンピューター
お気に入り登録するにはログインが必要です。
新規ユーザー登録 / ログイン
主な製品特長
- ARMv7 Cortex-A8 1000MHzプロセッサー
- 米国、EU、AUS、APAC地域向けの統合Wi-Fi 802.11a/b/g/nおよびLTE Cat.1
- TPM v2.0サポート (オプション)
- 産業用CAN 2.0 A/Bプロトコルサポート
- -30～70℃システム動作温度
- 産業EMCアプリケーションのためのEN 61000-6-2およびEN 61000-6-4規格に準拠
- Ready-to-run Debian 9 (10年間長期サポート9)
- LinuxリアルタイムOSモードサポート
- ファームウェアの更新が失敗によりシステムの操作不良を防ぐ強力なルートファイルシステム
本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。
MoxaのUC-3100シリーズコンピューターは、データーの前処理と送信、およびその他の組込みデータ収集アプリケーションに必要なエッジフィールドでのスマートゲートウェイとして使用できます。UC-3100シリーズは、それぞれ異なるワイヤレスオプションとプロトコルをサポートする3つのモデルがあります。
UC-3100の高度な放熱設計により-40～70℃の温度範囲での使用に適しています。実際、Wi-FiとLTEのコネクションは、低温および高温環境の両方で同時に使用でき、厳しい環境で「データの前処理」と「データ伝送」機能を最大限に活用できます。更に、TPM v2.0は、ハードウェアチップを使用してデーターのセキュリティを強化しているためハッカーがリモートまたはローカルでデーターを盗用することはほとんどありません。
UC-3100は、単なるハードウェアソリューションではありません。Moxa RISCコンピューターのユーザーエクスペリエンスを向上させるためにUC-3100は、以下のソフトウェア機能をサポートしているため特定のアプリケーションに基づいて最適な設定を使用することができます。
- ハイVPNパフォーマンス：AES-256暗号化による70Mbps以上のイーサネットスループット
- ファームウェアのアップグレードの中断によりシステムが操作不良されることを防ぐファイルシステム
- IEC 62443 lv.2に準拠したサイバーセキュリティ自動コンフィグシステム
- MoxaのNPort製品とのコントロールインターフェースを提供するReal COMモード
更に、Moxaは、Moxaのカスタマーサポートエンジニアから10年間のLinux OSサポートを提供します。Debianリポジトリの新しいバージョンが平均で2〜3年ごとにリリースされることによる長期的なLinux OSサポートが現在および将来にわたってサポートされる信頼性の高いソリューションを提供することができます。
アプリケーション
- リモートターミナルユニット (RTU)
- データ収集
- M2M通信 (スマートゲートウェイ)
- ディジタルサイネージ
- ファクトリオートメーション
- 車載モニタ/データロガー (交通輸送)
- プログラマブルルーター
- エネルギー使用の最適化
- 資産運用管
- 予測メンテナンス
ハードウェア仕様
| コンピューター | |
| CPU | ARMv7 Cortex-A8 1000MHz |
|---|---|
| OS (プリインストール) | Debian 9 (Kernel 4.4) |
| メインストレージ | プリインストールOSと内蔵4GB eMMC |
| ストレージ拡張 (UC-3111のみ) | 1 SDHC/SDXCソケット |
| DRAM | 512MB DDR3 SDRAM |
| ストレージ | |
| メインストレージ | プリインストールOSと内蔵4GB eMMC |
| ストレージ拡張 (UC-3111のみ) | 1 SDHC/SDXCソケット |
| 他の周辺装置 | |
| TPM | v2.0 reserved (SPIインターフェース) |
| SIM | 2 nano SIMスロット |
| イーサネットインターフェース | |
| LAN | オートセンシング10/100 Mbpsポート (RJ45) |
| 電磁アイソレーション保護 | 1.5kV内蔵 |
| セルラーインターフェース | |
| 規格 | LTE (FDD) 3GPP Rel.9準拠 |
| 地域バリアント | US Model： LTE Bands：1、3、8、20、28 (700、800、900、1800、2100 MHz) GSM Bands：900および1800MHz キャリアアプルーバル：AT&T VZW Model： LTE Bands：4、13 (1700/2100 AWS、700MHz) キャリアアプルーバル：Verizon EU Model： LTE Bands：2、4、5、12 (700、850、1700/2100 AWSおよび1900MHz) UMTS Bands：5、4、2 (WCDMA/FDD850、1700/2100 AWSおよび1900MHz) AU/NZS Model： LTE Bands：3、5、8、28 (1800、850、900、700MHz) UMTS Bands：1、5、8 (WCDMA/FDD 2100、850、900MHz) キャリアアプルーバル：Telstra、Optus |
| WLANインターフェース (UC-3111/3121のみ) | |
| 規格 | IEEE 802.11a/b/g/n ワイヤレスLAN IEEE 802.11i ワイヤレスセキュリティ |
| バンドサポート | 2.4GHzおよび5GHz |
| シリアルインターフェース | |
| 規格 | 1または2 RS-232/422/ポート、ソフトウェアセレクタブル |
| コネクター | DB9 male |
| シリアル通信パラメーター | |
| データビット | 5、6、7、8 |
| ストップビット | 1、1.5、2 |
| パリティ | None、奇数、偶数、スペース、Mark |
| フロー制御 | XON/XOFF、RS-485制御用 ADDC® (automatic data direction control) |
| ボーレート | 921600bps (max.) |
| シリアル信号 | |
| RS-232C | TxD、RxD、RTS、CTS、GND |
| RS-422 | TxD+、TxD-、RxD+、RxD-、GND |
| RS-485-4線 | TxD+、TxD-、RxD+、RxD-、GND |
| RS-485-2線 | Data+、Data-、GND |
| CANインターフェース | |
| 規格 | 1 CANポート、CAN2.0A/2.0B準拠 |
| 信号 | CAN_H、CAN_L、CAN_GND、CAN_SHLD、CAN_V+、GND |
| アイソレーション | 2kVディジタルアイソレーション |
| スピード | 10kbps～1Mbps |
| コネクター | DB9 male |
| コンソールインターフェース | |
| 規格 | 1 RS-232ポート |
| 信号 | TxD、RxD、GND |
| コネクター | 4-pinヘッダ出力 (115200、n、8、1) |
| スイッチおよびボタン | |
| プッシュボタン | 最初に診断レポートに戻すように設定し、デバイスを工場出荷時のデフォルトにリセット |
| メカニカル | |
| 筐体 | Al 5052 |
| 重量 | 550g |
| サイズ | UC-3101：128.5×89.1×26mm UC-3111、UC-3121：128.5×89.1×41mm |
| 取り付け | ウォールマウント、DINレール |
| 環境 | |
| 動作温度 | 標準温度モデル：-10～60℃ ワイド温度モデル：-40～70℃ |
| 保管温度 | -40～85℃ |
| 相対湿度 | 5～95% (結露なきこと) |
| 耐震 | 2Grms @ IEC 60068-2-64、ランダム波、5～500Hz、1時間/axis (USBデバイス接続なし) |
| 耐衝撃 | 20g @ IEC 60068-2-27、半サイン波、30ms |
| 電源 | |
| 入力電圧 | 9～36VDC (3-pinターミナルブロック、V+、V-、SG) |
| 入力電流 | 500mA @ 12VDC |
| 電力消費 | 6W (セルラーモジュール動作) |
| 規格および認証 | |
| 安全 | UL 60950-1 |
| ハザード環境 | C1D2、IECEx、ATEX |
| EMC | IEC 61000-6-2/6-4 |
| EMI | CISPR 32、FCC Part 15B Class A |
| EMS | IEC 61000-4-2 ESD：接触：4 kV;気中：8 kV IEC 61000-4-3 RS：80 MHz～1 GHz、10V/m IEC 61000-4-4 EFT：電源：2 kV;信号：1 kV IEC 61000-4-5 サージ：DC電源：0.5kV;信号：1 kV IEC 61000-4-6 CS：10 V IEC 61000-4-8 PFMF：30A/m |
| グリーン製品 | RoHS、CRoHS、WEEE |
| セルラー | CE：EN 301511 (2G)、EN 301908-1 (4G)、MPE SAR、EN 301489-1-1 (2G)、EN 301489-24 (4G)、FCC、PTCRB、AS/NZS S042、AS/NZS 60950 |
| Wi-Fi | EN 301489-1-17 (EMC)、EN 300328 (2.4G)、EN 301893 (5G) |
| 信頼性 | |
| アラートツール | 外部RTC (real-time clock) |
| 自動リブートトリガー | 外部WDT (watchdog timer) |
| 保証 | |
| 保証期間 | 5年 |
| 詳細 | Moxa社 製品保証方針 |
ソフトウェア仕様
| Linux | |
| OS | Debian 9 (Kernel 4.4) |
|---|---|
| Webサーバー (Apache) | PHPおよびXMLサポート |
| ターミナルサーバー (SSH) | 安全性のないネットワーク上の2つの信頼されていないホスト間のセキュアな暗号化通信を提供 |
| Kernel | GNU/Linux 4.4 |
| システムシェル | DASH (デフォルト)、BASH |
| テキストエディタ | vim、nano |
| インターネットプロトコルスイート | TCP、UDP、IPv4、IPv6、SNMPv2、ICMP、ARP、HTTP、CHAP、PAP、DHCP、NTP、NFS、SSH、PPP、SFTP、RSYNC、SSL |
| プログラミング言語サポート | PHP、Perl、Python |
| インターネットセキュリティスイート | OpenVPN、IPTables |
| Linux Board Support Packages (BSP) | GCC C/C++ cross development tool chain Bootloader/Kernel/filesystem |
| セルラーネットワーキング | WVDIAL：モデムにダイヤルおよびインターネットを接続するPoint-to-Pointプロトコルダイヤラ MODBUS：Modbusプロトコルに従ってデータを送受信するためのソフトウェアライブラリ。このライブラリは、C言語で書かれており、RTU (シリアル) 通信とTCP (イーサネット) 通信をサポート Watchdog：ユーザが指定した時間間隔でシステムリセットをトリガーするハードウェア機能 (Linux規格API) |
| サイバーセキュリティ | 既存のソフトウェアパッケージのセキュリティアップデート：UC-3100シリーズにインストールされているすべてのソフトウェアパッケージは、Debian LinuxのAPT (Advanced Packaging Tool) サーバーまたはMoxaのサーバーを使用して自動的に更新可能 USB保護：USBスティックのマルウェア攻撃を回避するためにUSB機能を無効にするメカニズムを提供 SD書込み保護：カードスロットに直接差し込むされたmicroSDメモリカードへの書き込み許可を無効にするメカニズムの提供または、これは拡張ストレージシステムの一部 |

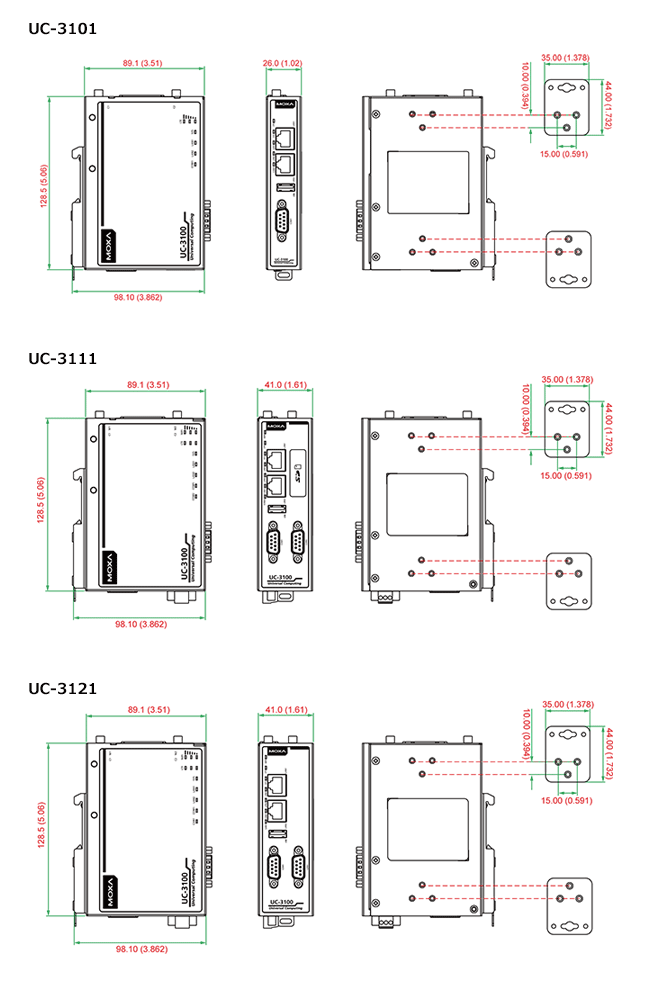

サイズ (単位 = mm)
| UC-3111-T-EU-LX-NW | 2シリアルポート,2LANポート,1CANポートを備えたアームベースのワイヤレス対応DINレール産業用コンピューター |
|---|
オプショナルアクセサリー (別売り)
| 携帯電話アンテナ | |
| ANT-LTE-ASM-02 | GPRS/EDGE/UMTS/HSPA/LTE 2dBi 無指向性 ラバーダックアンテナ |
|---|---|
| ANT-LTEUS-ASM-01 | GSM/GPRS/EDGE/UMTS/HSPA/LTE 1dBi 無指向性 ラバーダックアンテナ |
| 無線LANアンテナ | |
| ANT-WDB-ARM-02 | 2.4/5.5GHz 2dBiデュアルバンドアンテナ RP-SMA (オス) コネクター |
| マウント/ブラケット/ドライブキット | |
| UC-3100 ウォールマウントキット | スクリュー付きウォールマウンテンブラケット |
| UC-3100 DINレールキット | ネジ付きDINレールキット |
| ケーブル | |
| CBL-F9DPF1x4-BK-100 | 4ピン コネクター付きコンソールケーブル |
| アンテナ | |
| ANT-LTE-OSM-03-3m BK | 700-2700MHzをカバーするマルチバンドアンテナ。2G、3Gおよび4Gアプリケーション用に特別に設計されています。磁気実装が可能です。 |
| アダプター/電源コード | |
| PWC-C7US-2B-183 | 10A/125V米国電源コード 長さ：183cm |
| PWC-C7EU-2B-183 | 2.5A/250Vコンチネンタルヨーロッパ (EU) 電源コード 長さ：183cm |
| PWC-C7UK-2B-183 | 2.5A/250V英国 (UK) 電源コード 長さ：183cm |
| PWC-C7AU-2B-183 | 2.5A/250Vオーストラリア (AU) 電源コード 長さ：183cm |
| PWC-C7CN-2B-183 | 2.5A/250V中国 (CN) 電源コード 長さ：183cm |
