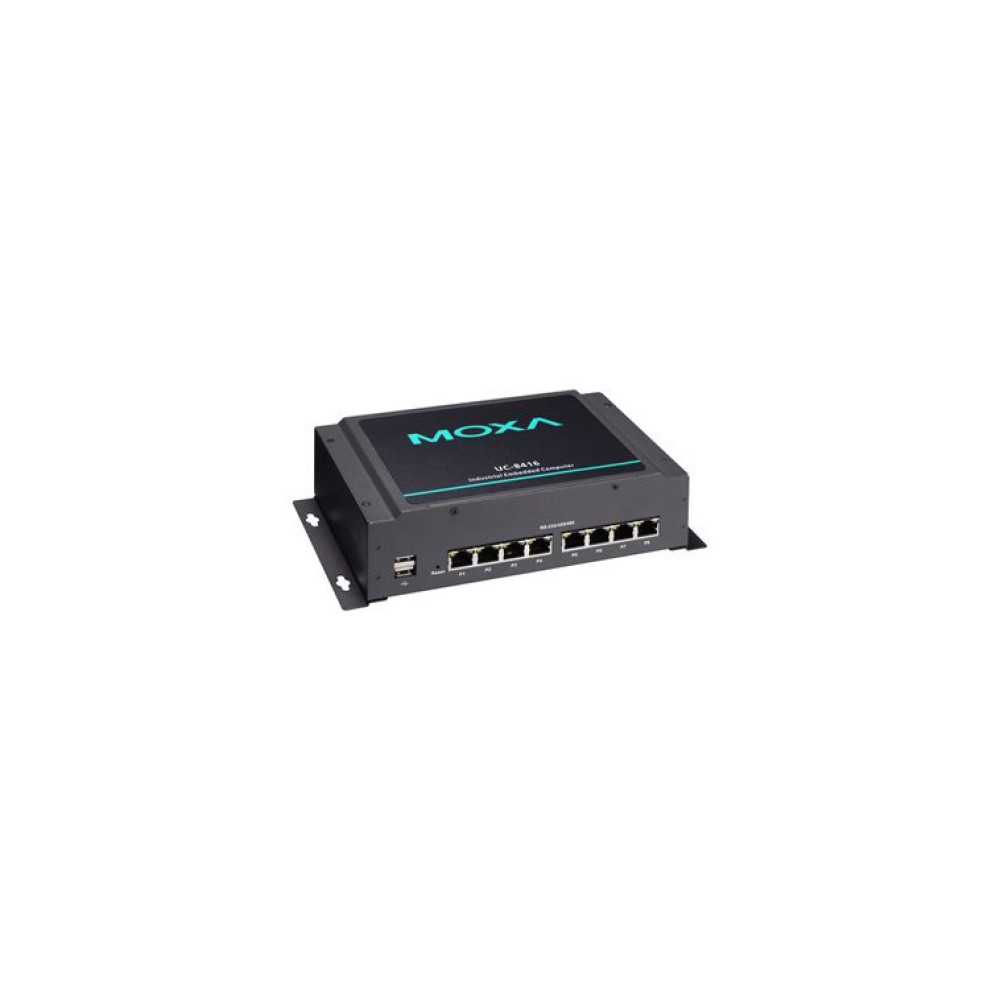

UC-8416-LX
RISCベース UC-8416シリーズ産業用組込みコンピューター
お気に入り登録するにはログインが必要です。
新規ユーザー登録 / ログイン
販売終了
本製品は 販売を終了いたしました。
主な製品特長
- Intel XScale IXP435 533MHzプロセッサー
- 256MB DDR2 SDRAMおよび16MB Flash ROMオンボード
- データ記憶用 32MB NAND Flash
- 256KB バッテリバックアップ SRAM
- RS-232C/422/485シリアルポート×8
- イーサネットスイッチポート×8
- デジタル入力×4およびデジタル出力チャンネル×4
- 10/100Mbpsイーサネットポート×3
- 大容量記憶デバイス用 USB 2.0 ホスト×2
- ストレージ拡張用CompactFlashソケット
- Ready-to-run Linuxプラットフォーム
- DINレールまたはウォールマウンティング
- 堅牢なファンレス設計
- -40～75℃ワイド動作温度モデルの供給
本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。
UC-8416シリーズ組込みコンピューターは、8 RS-232C/422/485シリアルポート、3 イーサネットポート、8 イーサネットスイッチポート、4 デジタル入力チャンネル、4 デジタル出力チャンネル、CompactFlashスロット、2 USB 2.0ホストを搭載しています。UC-8416シリーズコンピューターは、Intel XScale IXP-435 533MHz RISC CPUを搭載しパワーフルなコンピューティングエンジンおよび役に立つ通信機能を提供します。しかし発熱は、最小に抑えています。16MB NOR Flash ROMおよび256MB SDRAMの大容量ビルトインストレージの搭載により様々なアプリケーションをUC-8416シリーズコンピューターで直接実行することができます。更に、32MB NAND Flashは、データストレージを提供します。
UC-8416シリーズコンピューターは、8 RS-232C/422/485シリアルポート、デジタルI/Oチャンネル、3 LANポート、8 イーサネットスイッチポートをサポートするためネットワークリダンダンシを必要とする工業用アプリケーションのための通信プラットフォームとして最適です。
UC-8416は、ソフトウェアプログラム開発のためのオープンソフトウェアオペレーティングシステムを提供するためにプレインストールされたLinux 2.6プラットフォームを搭載しています。
一般的なコンパイラを使用することによってコードを修正する必要がなくデスクトップPCのために書かれたソフトウェアを容易にUC-8416プラットフォームに移植できます。この結果、最小コストの取り組みでUC-8416を産業アプリケーションの使用に最適なソリューションを提供することができます。
標準モデルに加えてUC-8416は、厳しい産業環境に耐えられる-40～75℃のワイドレンジの動作温度モデルがあります。
| コンピューター | |
| CPU | Intel XScale IXP435, 533MHz |
|---|---|
| OS (プレインストール) | Linux 2.6 |
| DRAM | 256MB DDR2 SDRAMオンボード (512MB max.) |
| Flash | 16MB NOR Flashオンボード (OSストアー用、最大32MBサポート) 32MB NAND Flashオンボード (データストアー用) |
| DI/DO | DI×4, DO×4, TTL |
| ストレージ拡張 | CompactFlashソケット |
| USB | USB 2.0フルスピード×2 (OHCI) |
| リセットボタン | "工場デフォルトにリセット"サポート |
| SRAM | 256KB, バッテリーバックアップ |
| LANインターフェース | |
| イーサネット | LAN：オートセンシング10/100Mbpsポート (RJ45)×3 スイッチポート：10/100Mbpsアンマネージドポート×8 |
| 電磁場アイソレーション保護 | 1.5KV内蔵 |
| シリアルインターフェース | |
| シリアル規格 | RS-232C/422/485ポート×8, ソフトウェアセレクタブル (8ピン RJ45) |
| ポート数 | 8 |
| コンソールポート | RS-232C (TxD, RxD, GND), 4ピンヘッダー出力 (115200, n, 8, 1) |
| ESD保護 | 15KV (全信号) |
| シリアル通信パラメーター | |
| データビット | 5, 6, 7, 8 |
| ストツプビット | 1, 1.5, 2 |
| パリティ | None, 奇数, 偶数, スペース, マーク |
| フロー制御 | RTS/CTS, XON/XOFF, RS-485制御ADDC™ (Automatic Data Direction Control) |
| ボーレート | 50bps～921.6Kbps (非標準ボーレートサポート) 詳細は、ユーザーマニュアルを参照してください |
| シリアル信号 | |
| RS-232C | TxD, RxD, DTR, DSR, RTS, CTS, DCD, GND |
| RS-422 | TxD+, TxD-, RxD+, RxD-, GND |
| RS-485-4線 | TxD+, TxD-, RxD+, RxD-, GND |
| RS-485-2線 | Data+, Data-, GND |
| デジタル入力 | |
| チャンネル | 4, sourceタイプ |
| 入力電圧 | 0～30VDC |
| デジタル出力 | |
| チャンネル | 4, sinkタイプ |
| 出力電流 | 最大 200mA/チャンネル |
| 出力電圧 | 24VDC 通常, 30Vオープンコレクタ |
| アイソレーション | 3KV オプティカルアイソレーション |
| LED | |
| システム | Power, Ready, Storage, SRAM用バッテリー |
| LAN | 10M/Link×2, 100M/Link×2 (コネクター) |
| シリアル通信 | TxD×8, RxD×8 |
| メカニカル | |
| ハウジング | SECC 金属板 (1mm) |
| 重さ | 930g |
| サイズ | 200×56×120mm |
| マウンティング | DINレール, ウォールマウント |
| 環境 | |
| 動作温度 | 標準モデル:-10～60℃ ワイド温度モデル:-40～75℃ |
| 動作湿度 | 5～95% RH |
| 保管温度 | 標準モデル:-20～80℃ ワイド温度モデル:-40～85℃ |
| 耐振動 | 1g @ IEC-68-2-6, サイン波, 5-500Hz, 1Oct./min, 1hr/軸 |
| 耐衝撃 | 5g @ IEC-68-2-27, 半サイン波, 30ms |
| 電源 | |
| 入力電圧 | 12～48VDC (3ピンターミナルブロック) |
| 電力消費量 | 15W 310mA @ 48VDC 620mA @ 24VDC 1350mA @ 12VDC |
| 認証 | |
| 安全 | UL/cUL (UL60950-1), CCC (GB9254, GB 17625.1), LVD (EN60950) |
| EMC | CE (EN55022 Class B, EN55024-4-2, EN55024-4-3, EN55024-4-4), FCC (Part 15 Subpart B, Class B) |
| 信頼性 | |
| アラートツール | ビルトインブザーおよびRTC (Real-Time Clock) |
| 自動リブートトリガー | ビルトインWDT (Watchdog Timer) |
| 保証 | |
| 保証期間 | 5年 |
| 詳細 | Moxa社 製品保証方針 |
| Linux | |
| Kernel Version | 2.6.23 |
| プロトコルスタック | TCP, UDP, IPv4, SNMP V1, ICMP, ARP, HTTP, CHAP, PAP, SSH 1.0/2.0, SSL, DHCP, NTP, NFS, Telnet, FTP, PPP, PPPoE, OpenVPN |
| ファイルシステム | JFFS2, NFS, Ext2, Ext3, VFAT/FAT |
| システムユーティリティ | bash, busybox, tinylogin, telnet, ftp, ssh, scp telnetd：telnet Server daemon ftpd：FTP server daemon sshd：secure shell server Apache：web server daemon, supporting PHP and XML openvpn：virtual private network service manager pppd：dial in/out over serial port daemon snmpd：snmpd agent daemon openssl：open SSL |
| アプリケーション開発環境 | Moxa Linux API device control Linux Tool Chain： GCC (V4.2.1)：C/C++ PC Cross Compiler Glibc (V2.2.5)：POSIX standard C Library GDB (V6.3)：source level debug server |
| UC-8416-LX | RISCベース工業用組込みコンピューター シリアルポート×8 DI×4 DO×4 LAN×3 スイッチポート×8 CompactFlash USB Linux OS 動作温度：-10～60℃ |
|---|
