UPort 1450I
4ポート RS-232/422/485 USB - シリアルコンバーター,2kV絶縁保護
お気に入り登録するにはログインが必要です。
新規ユーザー登録 / ログイン
2024年10月25日 販売終了
本製品は 2024年10月25日をもちまして 販売を終了いたしました。
主な製品特長
- 最大480MbpsのUSBデータ伝送速度を実現するHi-Speed USB 2.0
- 高速データ転送最大ボーレート921.6kbps
- Windows、Linux、macOS用のReal COMとTTYドライバー
- 配線が簡単なMini-DB9メス - ターミナルブロックアダプター
- USBおよびTxD/RxDアクティビティを示すLED
- 2kV絶縁保護 (「-I」モデルの場合)
本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。

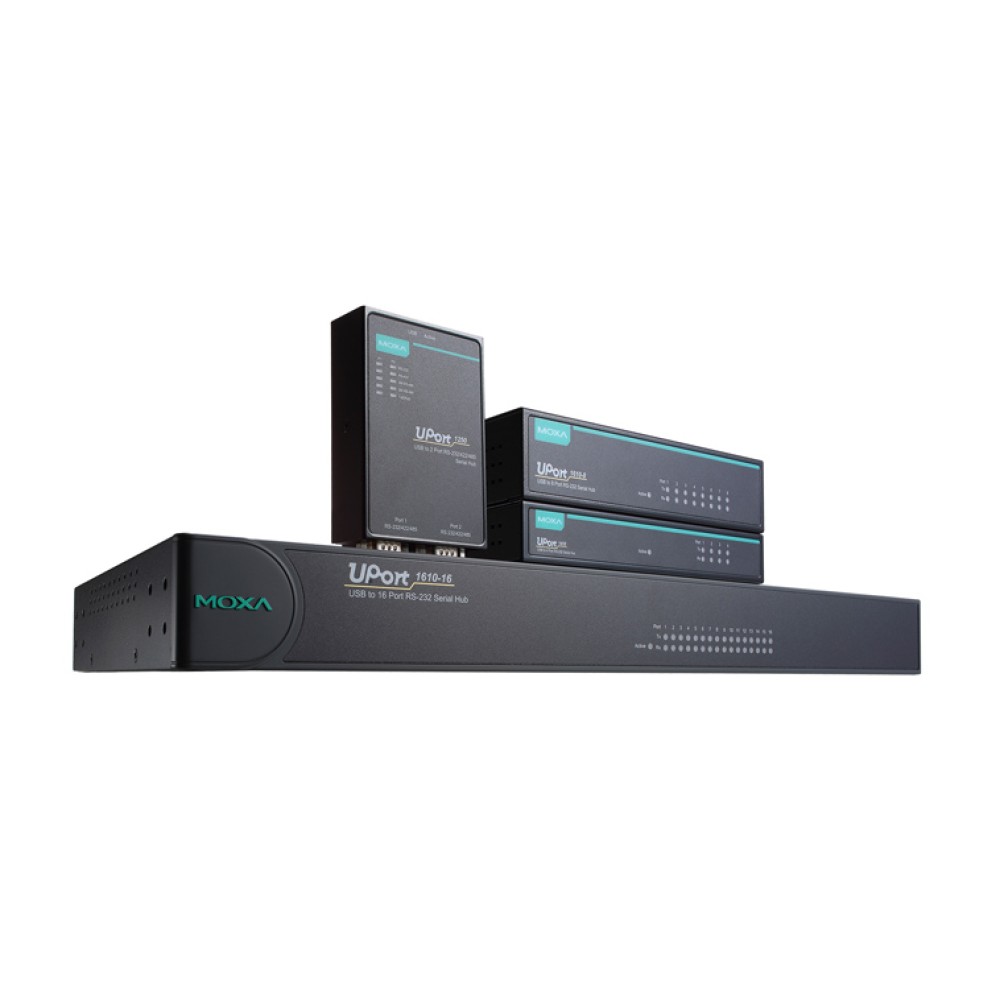

USB - シリアルコンバーター「UPort® 1200/1400/1600シリーズ」は、シリアルポートを搭載していないノートパソコンやワークステーションに最適なアクセサリーです。これらは、現場でさまざまなシリアル デバイスを接続したり、標準のCOMポートやDB9コネクターの無いデバイス用にインターフェースコンバーターを個別に用意しなければならないエンジニアにとって不可欠な製品です。
UPort® 1200/1400/1600シリーズは、USBをRS-232/422/485に変換します。すべての製品は従来のシリアルデバイスと互換性があり、計測機器やPOS (販売時点情報管理) アプリケーションで使用できます。
| USBインターフェース | |
| スピード | 12 Mbps, 480 Mbps |
|---|---|
| USBコネクター | USB Type B |
| USB規格 | USB 1.1/2.0 準拠 |
| シリアルインターフェース | |
| ポート数 | 4 |
| コネクター | DB9オス |
| ボーレート | 50 bps ～ 921.6 kbps |
| データビット | 5, 6, 7, 8 |
| ストップビット | 1, 1.5, 2 |
| パリティ | None, Even, Odd, Space, Mark |
| フロー制御 | None RTS/CTS XON/XOFF |
| 絶縁 | 2 kV |
| シリアル規格 | RS-232, RS-422, RS-485 |
| シリアル信号 | |
| RS-232 | TxD, RxD, RTS, CTS, DTR, DSR, DCD, GND |
| RS-422 | Tx+, Tx-, Rx+, Rx-, GND |
| RS-485-4線 | Tx+, Tx-, Rx+, Rx-, GND |
| RS-485-2線 | Data+, Data-, GND |
| シリアルソフトウェア機能 | |
| Windowsドライバー | Windows 11/10/8.1/8/7/Vista/XP/ME/98/95 Windows Server 2022/2019/2016/2012 R2/2012/2008 R2/2008/2003/2000/NT |
| Linuxドライバー | Kernelバージョン：6.x, 5.x, 4.x, 3.x, 2.6.x, 2.4.x |
| Macドライバー | macOSバージョン：10.12 ～ 10.15, 11.x |
| 仮想マシン | VMware Fusion (Windows on macOS 10.12 ～ 11.x) VMWare ESXi (Linux kernel 4) Parallels Desktop (Windows on macOS 10.12 ～ 11.x) |
| Arm®ベースプラットフォームサポート | Linux kernel 5.x / 4.x |
| Android API | Android 3.1.x 以降 |
| 電源パラメーター | |
| 入力電圧 | UPort 1250/1410/1450：5 VDC※ UPort 1250I/1400/1600-8モデル：12 ～ 48 VDC UPort 1600-16モデル：100 ～ 240 VAC UPort 1410/1450モデル：USBポート電源の場合は5V、外部電源アダプターの場合は12V |
| 入力電流 | 360 mA @ 12 VDC |
| 筐体特性 | |
| ハウジング | メタル |
| サイズ | 204 × 30 × 125 mm |
| 重さ | 720 g |
| 環境 | |
| 保管温度 (パッケージ含む) | -20 ～ 75℃ |
| 相対湿度 | 5 ～ 95% (結露なきこと) |
| 動作温度 | 0 ～ 55℃ |
| 規格および認証 | |
| EMC | EN 55032/35 |
| EMI | CISPR 32, FCC Part 15B Class A |
| EMS | IEC 61000-4-2 ESD: Contact: 4 kV; Air: 8 kV IEC 61000-4-3 RS: 80 MHz to 1 GHz: 3 V/m IEC 61000-4-4 EFT: Power: 1 kV IEC 61000-4-5 Surge: Power: 1 kV IEC 61000-4-6 CS: 150 kHz to 80 MHz: 3 V/m IEC 61000-4-8 PFMF |
| 安全 | UL/IEC 62368-1 |
| 宣言 | |
| グリーン製品 | RoHS, CRoHS, WEEE |
| MTBF | |
| 時間 | 546,770時間 |
| 規格 | Telcordia (Bellcore) Standard |
| 保証 | |
| 保証期間 | 5年 |
| 詳細 | Moxa社 製品保証方針 |

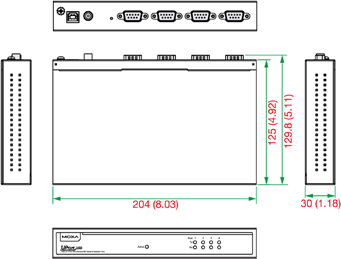

サイズ (単位 = mm)
| UPort 1450I | USBインターフェース：USB 2.0 シリアル規格：RS-232/422/485 シリアルポート数：4 絶縁：2kV ハウジング材質：メタル 動作温度：0 ～ 55℃ |
|---|
アクセサリー (別売り)
| ケーブル | |
| CBL-USBA/B-100 | USB 2.0ケーブル Type A - Type B 1m |
|---|---|
| CN20070 | 10ピン RJ45 - DB9メス シリアルケーブル |
| NP21101 | DB25オス - DB9メス シリアルケーブル (RS-232伝送用) 30cm |
| CBL-F9M9-20 | DB9メス - DB9オス シリアルケーブル 20cm |
| CBL-F9M9-150 | DB9メス - DB9オス シリアルケーブル 1.5m |
| CBL-RJ45SF9-150 | 8ピン RJ45 - DB9メス シリアルケーブル (シールド付き) 1.5m |
| コネクター | |
| Mini DB9F-to-TB | DB9メス - ターミナルブロックコネクター |
| ADP-RJ458P-DB9F | DB9メス - RJ45コネクター |
| A-ADP-RJ458P-DB9F-ABC01 | ABC-01シリーズ用 DB9メス - RJ45コネクター |
| マウントキット | |
| DK-UP1400 | DINレール/ウォールマウントキット プレート2枚 ネジ6本 DINレールプレート2枚 ネジ4本 |
| DINレールマウントキット | |
| DK-UP-14168 | UPort 1400 (V1.5.0以降) および1600-8 (V1.4.0以降) モデル用 DINレールキット プレート2枚 (89×19mm) ネジ6本 (FMSM3×5mm) |
| ウォールマウントキット | |
| WK-35-01 | ウォールマウントキット プレート2枚 (35×44×2.5mm) ネジ6本 |
| WK-UP-14168 | UPort 1400および1600-8モデル用 ウォールマウントキット プレート2枚 (35×44mm) ネジ6本 (FMSM3×4mm) |
| 電源アダプター | |
| PWR-12150-WP-S4 | ロック付きバレルプラグ 12VDC 1.5A 100～240VAC プラグなし 動作温度：0～40℃ |
