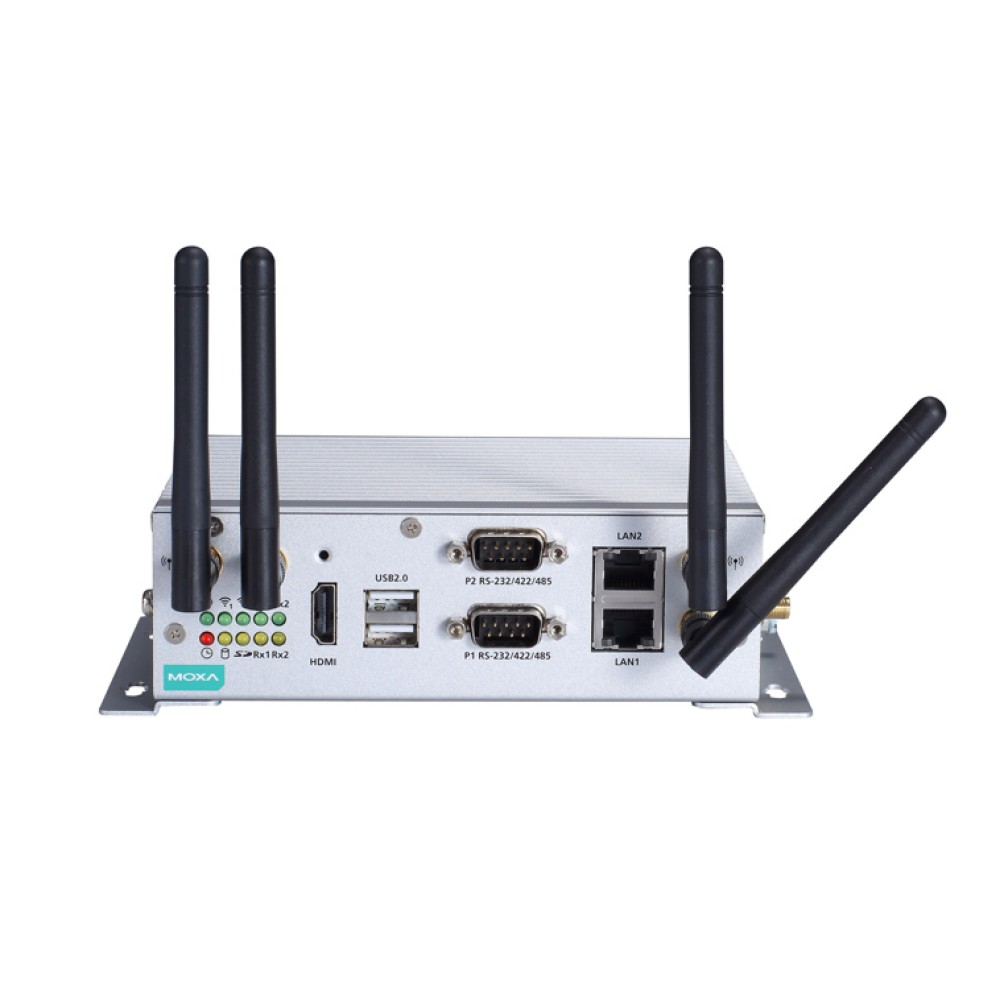

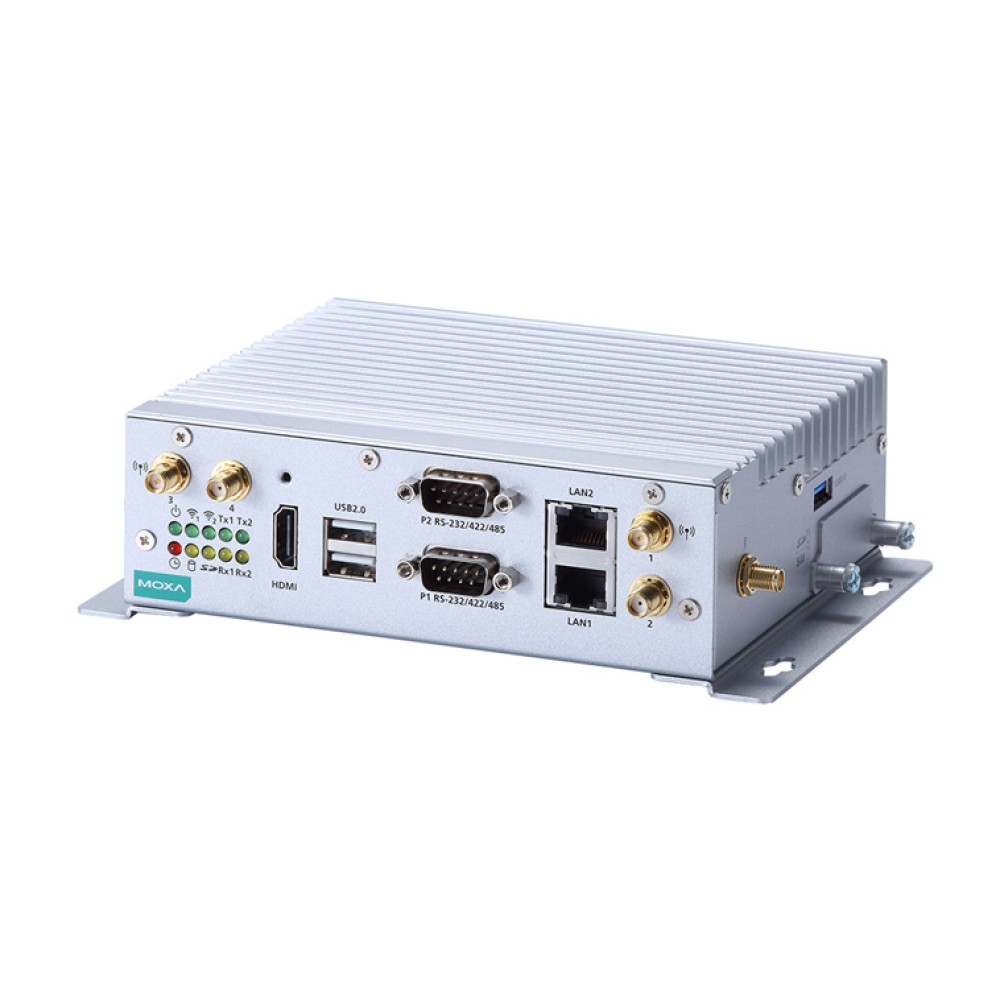

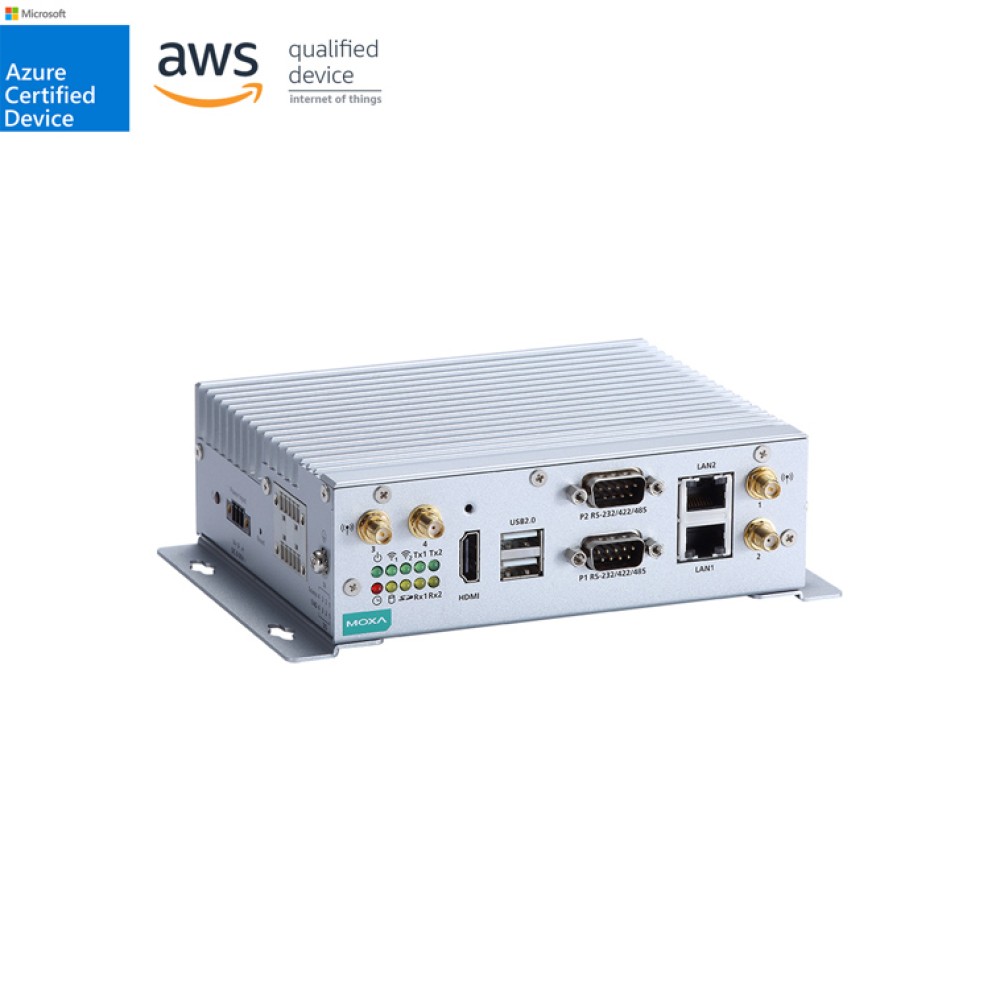

V2201-E1-T-W7E
ファンレス,超コンパクト,堅牢,x86 産業用IoT 組込コンピューター
お気に入り登録するにはログインが必要です。
新規ユーザー登録 / ログイン
2025年07月08日 販売終了
本製品は 2025年07月08日をもちまして 販売を終了いたしました。
主な製品特長
- 3つの性能オプションのあるIntel® Atom™ E3800シリーズプロセッサー
- -40～85℃システム動作温度 (LTEモジュールインストールの場合-40～70℃)
- 無線モジュール用デュアルmini-PCIeソケット、Wi-Fi、3G、LTE、GPSおよびBluetoothサポート
- 各種インターフェース：シリアルポート×2、イーサネットLANポート×2、Di×4、DO×4、SD×1、USB×1、HDMI×1、ワイヤレス
- EN61000-6-2およびEN61000-6-4認証※ (重工業でのEMC規格に適用)
- 最大5Grms耐振、100G耐衝撃
- すぐに実行可能な Debian 7およびWindows Embedded Standard 7プラットフォーム
- システムハードウェアの健全性監視用 Moxa Proactive Monitoringユーティリティ
- MoxaのSmartRecoveryユーティリティによるシステムのブート障害回復 (W7Eのみ)
AC/DCアダプターで合格
本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。
MoxaのV2201シリーズ超小型x86組込コンピューターは、Intel® Atom™ E3800シリーズのプロセッサーをベースとしており、接続性を最大化するための最も信頼性の高いI/O設計がされ、また、デュアル無線モジュールをサポートしており、多様な通信アプリケーションに適しています。本コンピューターの熱設計は、-40～85℃の温度範囲 (特別目的のMoxa無線モジュールがインストールされている場合：-40～70℃) において信頼性の高いシステム動作を保証します。
V2201シリーズは、デバイスのI/Oステータスの監視や警告、システム温度の監視と警報およびシステム電源マネージメントを行う「Moxa Hardware Monitoring (Moxaハードウェアモニタリング)」をサポートしています。密なシステムステータスの監視により、エラーからの回復を容易にし、アプリケーションのプラットフォームの信頼性を高めます。
ハードウェア仕様
| コンピューター | |
| CPU | V2201-E1シリーズ：Intel® Atom™ Processor E3815 (Single Core、512K Cache、1.46GHz) V2201-E2シリーズ：Intel® Atom™ Processor E3826 (Dual Core、1M Cache、1.46GHz) V2201-E4シリーズ：Intel® Atom™ Processor E3845 (Quad Core、1M Cache、1.91GHz) |
|---|---|
| OS | Windows Embedded Standard 7 64-bitまたはLinux Debian 7 64-bit |
| システムメモリ | DDR3 SO-DIMMスロット×1、最大8GB E3815およびE3826はDDR3L-1066をサポート E3845はDDR3L-1333をサポート |
| USB | ブート可能 USB 3.0ポート×1、ブート可能 USB 2.0ポート (type A)×2 |
| ストレージ | |
| mSATA | インターナルmini-PCIeソケット (OSストレージ用)×1 |
| SD | SD 3.0 (SDHC/SDXC) ソケット (ストレージ拡張用※)×1 W7EはSD 2.0のみをサポート |
| オーディオ | |
| 出力 | ライン出力インターフェース (HDMIと一緒) |
| 他の周辺装置 | |
| 拡張スロット | Mini-PCIeスロット×2 USB信号×1、Sierraワイヤレス3G/LTEモジュール用 USB + PCIe信号×1 |
| μSIM | μSIMスロット×1 |
| ディスプレイ | |
| グラフィックコントローラ | Intel® HD (組込) |
| コネクタータイプ | HDMIコネクター (type A)×1 |
| ディスプレイインターフェース | HDMI 1.4a、1920×1080pixels @ 60/24bppサポート |
| イーサネットインターフェース | |
| LAN | オートセンシング10/100/1000Mbpsポート (RJ45)×2 |
| アイソレーション保護 | 1.5kV |
| ワイヤレスSMAインターフェース | |
| Wi-Fi | SMAコネクター×2 |
| 3G/LTE | SMAコネクター×2 |
| GPS | SMAコネクター×1 |
| シリアルインターフェース | |
| シリアル規格 | RS-232C/422/485ソフトウェアによる選択可能ポート (DB9M)×2 |
| シリアル通信パラメーター | |
| データビット | 5, 6, 7, 8 |
| ストップビット | 1, 1.5, 2 |
| パリティ | なし、奇数、偶数、スペース、マーク |
| フロー制御 | RTS/CTS、XON/XOFF |
| ボーレート | 50bps～115.2kbps |
| シリアル信号 | |
| RS-232C | TxD、RxD、DTR、DSR、RTS、CTS、DCD、GND |
| RS-422 | TxD+、TxD-、RxD+、RxD-、GND |
| RS-485-4線 | TxD+、TxD-、RxD+、RxD-、GND |
| RS-485-2線 | Data+、Data-、GND |
| デジタル入力 | |
| 入力チャネル | DI×4、ソースタイプ |
| 入力電圧 | 0～30VDC @ 25Hz |
| ドライコンタクト用 デジタル入力レベル | ロジックレベル0：クローズ～GND ロジックレベル1：オープン |
| ウェットコンタクト用 デジタル入力レベル | ロジックレベル1：+3V 最大 ロジックレベル0：+10V～+30V (ソース～DI) |
| コネクタータイプ | 10ピン ネジ固定 ユーロブロックターミナル |
| 分離方式 | 3kV 光分離 |
| デジタル出力 | |
| 出力チャネル | DO×4、シンクタイプ |
| 出力電流 | 最大 200mA @ チャネル |
| オンステート電圧 | 24VDCノーマル、オープンコレクタ～30VDC |
| コネクタータイプ | 10ピン ネジ固定 ユーロブロックターミナル |
| 分離方式 | 3kV 光分離 |
| LED | |
| システム | 電源、ユーザー定義 |
| ストレージ | mSATA、SD |
| LAN | LED/ポート (100/1000Mbps)×2 |
| シリアル | LED/ポート (TxおよびRx)×2 |
| ワイヤレス | Mini-PCIe×1、Mini-PCIe×2 |
| スイッチおよびボタン | |
| 電源スイッチ | オン/オフ (左サイドパネル) |
| リセットボタン | ウォームリブート用 (右サイドパネル) |
| メカニカル | |
| ハウジング | アルミ |
| 重量 | 940g |
| サイズ | 耳なし：150×48.8×120.2mm 耳付：178×52.5×120.2mm |

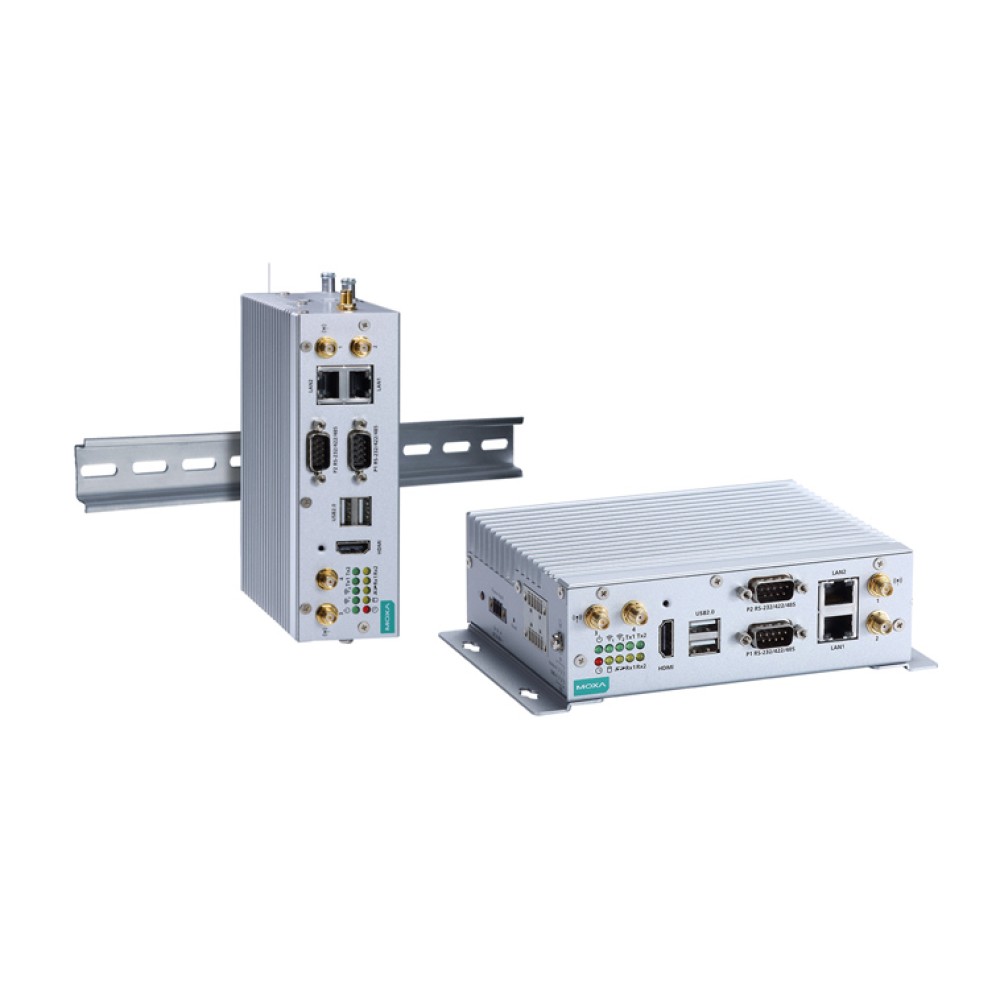

| マウンティング | DINレール、ウォールマウンティング |
| 環境 | |
| 動作温度 | E1/E2モデル：-40～85℃ E4モデル：-40～70℃ E1-W/E2-W/E4-Wモデル：Moxa推奨無線モジュール (3G/LTE + Wi-Fi) インストールの場合/-40～70℃ |
| 保管温度 | -40～85℃ |
| 相対湿度 | 5～95% (結露なきこと) |
| 耐震 | 5Grms、5Hz～500Hz、1hr/axis w/mSATA、SD |
| 耐衝撃 | 100g/11ms ±X、±Y、±Z、各軸 3衝撃 w/mSATA、SD |
| 電源 | |
| 入力電圧 | 9～36VDC (V+、V-、SG用 3ピンターミナルブロック) |
| 電力消費量 | 18W (2A @ 9VDC) |
| 規格および認証 | |
| 安全 | UL 60950-1、CSA C22.2 No. 60950-1-03 (60950-1-07)、EN 60950-1、CCC、UL 508 |
| EMC | EN 55022 Class A、EN 61000-3-2 Class D、EN 61000-3-3、EN 55024、FCC Part 15 Subpart B Class A、EN 61000-6-2※、EN 61000-6-4※ AC/DCアダプター合格 |
| グリーン製品 | RoHS、CRoHS、WEEE |
| 信頼性 | |
| 自動再起動トリガー | 1～255秒のソフトウェアによるプログラム可能なウオッチドッグタイマー |
| 保証 | |
| 保証期間 | 3年 |
| 詳細 | Moxa社 製品保証方針 |
これらのハードウェア仕様は、組込みコンピューターユニット自体を記述したもので、アクセサリを含んでいません。特に、ワイド温度仕様は、電源アダプターやケーブルといったアクセサリには適用されません。
ソフトウェア仕様
| Linux | |
| OS | Linux Debian 7 |
|---|---|
| Webサーバー (Apache) | ウェブサイトの作成と管理が可能：PHPとXMLサポート |
| ターミナルサーバー (SSH) | 安全でないネットワーク上の2つの信頼できないホスト間の、安全な暗号化通信の提供 |
| ファイルサーバー | EXT 4 |
| インターネットプロトコルスイート | TCP、UDP、IPv4、SNMPv1/v2c/v3、ICMP、ARP、HTTP、SSH 1.0/2.0、SSL、DHCP、NTP、NFS、Telnet、FTP、TFTP、PPP、PPPoE |
| インターネットセキュリティ | OpenVPN、iptablesファイアウォール |
| リモートアクセス用セキュアシェル | SSHにより、接続されているネットワークからのセキュアな暗号化されたコンソールへのリモートログイン許可 |
| ダイアルアップネットワーキング | Unixマシンがポイントツーポイントプロトコル (PPP) を使用してダイヤルアップ回線を介してインターネットに接続することができるLinux用のPPPデーモン。'chat', 'dip', 'dialy dip'および'diald'など、その他多くで動作。IP、TCP、UDPサポート |
| ファイルサーバー | ネットワーク上でファイルや他のリソースにアクセスするリモートクライアントが使用可能 |
| ウオッチドッグ | 特定のアプリケーションとシステム全体の障害、両方におけるソフトウェアのフリーズ時にシステムリセットが起動するウォッチドッグタイマー |
| アプリケーション開発ソフトウェア | Moxa API Library GNU C library Perl |
| 組込自己健全性保守ソフトウェア | Moxa Proactive Monitoring |
| Windows Embedded Standard 7 | |
| Core OS | 64-bitサポート リモートクライアント リモートプロシディアセル |
| アプリケーションおよびサービス開発 | Remote Desktop Protocol 7.1 COM OLE Application Support COM+ Application Support MSMQ |
| インターネットサービス | Internet Explorer 8.0 IIS 7.0 |
| 診断 | Common Diagnostic Tools Problem Reports and Solutions |
| フォント | Western、Middle Eastern、South East Asian、およびSouth Asian Fonts Railway Computers 4 www.moxa.com |
| グラフィックおよびマルチメディア | MPEG Layer-3 AudiCodecs (MP3) MPEG4 Decoders DirectX and Windows Device Experience |
| マネージメント | Group Policy Management Windows Management Instrument (WMI) Windows Update |
| ネットワーキング | Extensible Authentication Protocol (EAP) Internet Authentication Service Telnet Server Bluetooth Domain Services Network Access Protection Network and Sharing Center Quality of Service Remote Access Service (RAS) Telephony A |
| セキュリティ | Credential Roaming Service Credentials and Certificate Management Windows Authorization Manager (AZMAN) Windows Security Center Active Directory Rights Management Security Base Encrypted File System (EFS) |
| 組込機能 | Enhanced Write Filter (EWF) File-Based Write Filter (FBWF) Registry Filter WSDAPI for .NET |
| ファイルシステムおよびデータストア | Windows Data Access Components Windows Backup and Restore |
| メンテナンス | Moxa Proactive MonitoringおよびMoxa Smart Recovery |

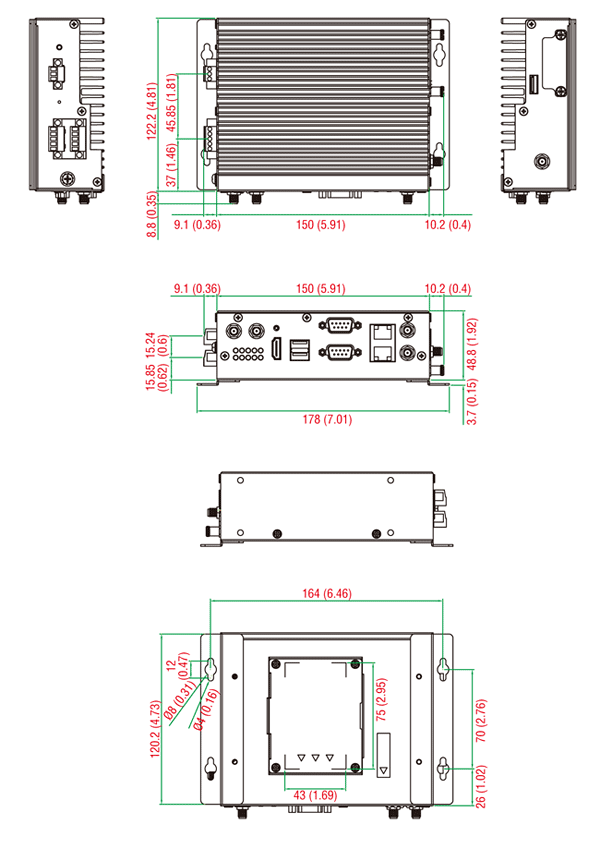

サイズ (単位 = mm)
| V2201-E1-T-W7E | (事前設定モデル) x86 ready-to-run組込コンピューター Intel® Atom™ E3815 HDMI LAN×2 シリアルポート×2 DI×4 DO×4 USB 3.0ポート×1 USB 2.0ポート×2 SDソケット×1 uSIMソケット×1 Wi-Fi mini-PCIeソケット×1 3G/LTE mini-PCIeソケット×1 動作温度：-40～85℃ Windows Embedded Standard 7プリインストール |
|---|
オプションアクセサリー
| セルラーアンテナ | |
| ANT-WCDMA-ASM-1.5 | 5バンドGSM/GPRS/EDGE/UMTS/HSPA 1.5dBi オムニ指向性 ラバーダックアンテナ |
|---|---|
| アンテナ | |
| ANT-GPS-OSM-05-3M | 26dBi 1572MHz L1バンドアンテナ (GPS用) |
| ANT-LTEUS-ASM-01 | LTE-US 外付アンテナ |
| コンピューティングハードウェアアクセサリー | |
| V2201 LTE-EU mini card | Sierra ワイヤレス MC7304 LTE miniカード×1 ブラックスクリュー×4 |
| V2201 3G mini card | Sierra ワイヤレス MC9090 3G miniカード×1 ブラックスクリュー×4 |
| V2201 LTE-US mini card | Sierra ワイヤレス MC7354 LTE miniカード×1 ブラックスクリュー×4 |
| V2201 Wi-Fi mini Card | SprakLAN WPEA-251NI Wi-Fi miniカード×1 ブラックスクリュー×4 |
| マウント/ブラケット/ドライブキット | |
| DK-DC50131-01 | DINレールマウンティングキット |
| アダプター/電源コード | |
| PWR-24250-DT-S1 | 電源アダプター |
| PWC-C7US-2B-183 | 電源コード 2ピンコネクター 米国用プラグ |
| PWC-C7UK-2B-183 | 電源コード 2ピンコネクター 英国用プラグ |
| PWC-C7AU-2B-183 | 電源コード 2ピンコネクター オーストラリア用プラグ |
| PWC-C7CN-2B-183 | 電源コード 2ピンコネクター 中国用プラグ |
| PWC-C7EU-2B-183 | 電源コード 2ピンコネクター ヨーロッパ用プラグ |
| ワイヤレスLANアンテナ | |
| ANT-WDB-ARM-02 | 2.4/5.5GHz 2dBi デュアルバンドアンテナ RP-SMA(M)コネクター |
V2201シリーズ 製品一覧
| V2201-E1-T | ファンレス,超コンパクト,堅牢,x86 産業用IoT 組込コンピューター |
| V2201-E1-T-LX | ファンレス,超コンパクト,堅牢,x86 産業用IoT 組込コンピューター |
| V2201-E1-T-W7E | ファンレス,超コンパクト,堅牢,x86 産業用IoT 組込コンピューター |
| V2201-E1-W-T | ファンレス,超コンパクト,堅牢,x86 産業用IoT 組込コンピューター |
| V2201-E2-T | ファンレス,超コンパクト,堅牢,x86 産業用IoT 組込コンピューター |
| V2201-E2-W-T | ファンレス,超コンパクト,堅牢,x86 産業用IoT 組込コンピューター |
| V2201-E4-T | ファンレス,超コンパクト,堅牢,x86 産業用IoT 組込コンピューター |
| V2201-E4-W-T | ファンレス,超コンパクト,堅牢,x86 産業用IoT 組込コンピューター |
| V2201-E4-W-T-LX | ファンレス,超コンパクト,堅牢,x86 産業用IoT 組込コンピューター |
