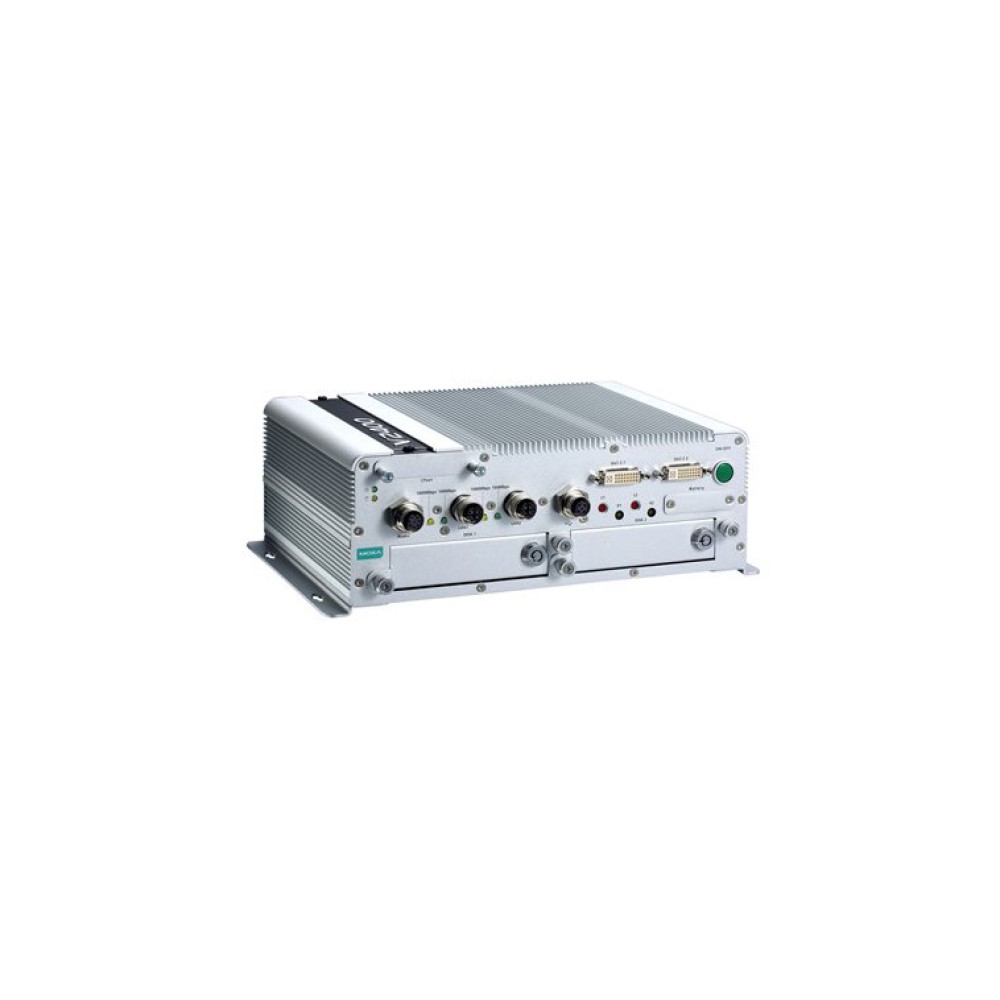

V2416A-C2
小型,ファン無し,防振対応の鉄道用組込コンピューター
お気に入り登録するにはログインが必要です。
新規ユーザー登録 / ログイン
販売終了
本製品は 販売を終了いたしました。
主な製品特長
- 車両アプリケーション用のIntel Celeron/Core i7 高機能ネットワークビデオレコーダー
- 2.5インチ HDD/SSDストレージ拡張用に2つのホットスワップ可能なトレイ
- 開発とストレージ容量通知を容易にするAPIライブラリ
- 独立した2つのDVI-Iディスプレイ出力
- M12 X-codedコネクターを用いた2ギガビットイーサネットポート
- OSバックアップ用にCFastソケット2つを装備
- M12 A-coded 電源コネクター
- EN 50121-4に準拠
- EN 50155仕様に部分的に準拠
- 衝撃と振動耐性のIEC 61373の認証
- -40～70℃の幅広い動作温度範囲のモデルも供給可能
- SNMPベースのシステム設定・制御・モニターをサポート (Windows Embedded Standard 7のみ)
本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。
V2416Aシリーズ組込コンピューターは Intel 第3世代プロセッサーをベースとしており、4つのRS-232/422/485シリアルポート、2つのLANポート、3つのUSB 2.0 ホストを装備しています。さらに、V2416A組込コンピューターは、2つのDVI-I出力を備え、動作温度範囲、入力電源電圧、サージ、ESDおよび耐振性能についてはEN 50155の仕様に部分的に準拠しています。さまざまな産業分野アプリケーションに最適なコンピューターとなっています。
CFastソケット、SATAコネクターそしてUSBソケットが、V2416Aコンピューターにデータバッファリングおよびストレージ拡張を要求する産業アプリケーションに必要な信頼性を与えます。最も重要なことは、V2416Aコンピューターにはハードディスクやソリッドステイト ドライバのようなストレージメディアの挿入用に2つのホットスワップ可能なトレイがあり、便利で早くて簡単なストレージの交換をホットスワップでサポートしていることです。各ストレージトレイにはストレージモジュールがプラグインされていることを表示するLEDがあります。V2416Aシリーズコンピューターは、プログラマに洗練されたバグのないアプリケーションソフトを安価に開発できる慣れた環境を提供するために、Linux Debian 7またはWindows Embedded Standard 7を選択してプレインストールした形で出荷します。
ビデオ
ハードウェア仕様
| コンピューター | |
| CPU | V2416A-C2 シリーズ：Intel Celeron 1047UEプロセッサー (2M キャッシュ, 1.40GHz) V2416A-C7 シリーズ：Intel Core i7-3517UEプロセッサー (4M キャッシュ, 1.7GHz) |
|---|---|
| OS | Windows Embedded Standard 7またはLinux Debian 7 |
| システム チップセット | Mobile Intel® HM65 Express |
| システムメモリ | DDR3-1600 SO-DIMM SDRAMスロット×1 最大8GB, 4GBプレインストール |
| USB | USB 2.0ホスト×3 (タイプAコネクター×2、システムブートアップサポート、M12コネクター×1) |
| ストレージ | |
| HDD/SSDサポート | 2.5インチHDD/SSDストレージ拡張用ホットスワップ可能なトレイ×2 ストレージドライブは含みません。別途ご購入ください。 |
| CFast サポート | OS用スロット×1、バックアップストレージ用スロット×1 ※32-bit W7Eは8GB以上のCFastカードが必要です。64-bit W7Eは16GB以上のCFastカードが必要です (オプション)。Linux Debian 7は8GB以上のCFastカードが必要です (別途購入)。 |
| その他の周辺機器 | |
| オーディオ | Line-in、Line-outインタフェース (M12 A-coded) |
| ディスプレイ | |
| グラフィックコントローラー | Intel® HD Graphics 4000 (組込) |
| コネクタータイプ | DVI-Iコネクター×2 |
| ディスプレイインタフェース | DVI up to 1,920×1,200 resolution @ 60Hz VGA up to 1,920×1,200 resolution @ 60Hz VGA up to 2,048×1,536 resolution @ 75Hz |
| イーサネットインタフェース | |
| LAN | オートセンシング10/100/1000Mbpsポート (M12 X-coded)×2 |
| アイソレーション保護 | 1.5kV |
| シリアルインタフェース | |
| シリアル規格 | RS-232C/422/485ポート×4、ソフトウェアセレクタブル (DB9/M) |
| ESD保護 | 4kV (全信号) |
| アイソレーション保護 | 1.5kV |
| シリアル通信パラメーター | |
| データビット | 5、6、7、8 |
| ストップビット | 1、1.5、2 |
| パリティ | なし、奇数、偶数、スペース、マーク |
| フロー制御 | RTS/CTS, XON/XOFF、RS-485制御用ADDC® (automatic data direction control) |
| ボーレート | 50bps～921.6kbps (非標準ボーレートサポート) |
| シリアル信号 | |
| RS-232C | TxD、RxD、DTR、DSR、RTS、CTS、DCD、GND |
| RS-422 | TxD+、TxD-、RxD+、RxD-、GND |
| RS-485-4線式 | TxD+、TxD-、RxD+、RxD-、GND |
| RS-485-2線式 | Data+、Data-、GND |
| デジタル入力 | |
| 入力 チャネル | 6 |
| 入力電圧 | 25Hzにて0～30VDC |
| ドライコンタクトのデジタル入力レベル | ロジックレベル 0：ほぼGND ロジックレベル 1：オープン |
| ウェットコンタクトのデジタル入力レベル | ロジックレベル 0：最大+3V ロジックレベル 1：+10～+30V (sourceからDI) |
| アイソレーション | 3kVオプティカルアイソレーション |
| デジタル出力 | |
| 出力 チャネル | 2、sinkタイプ |
| 出力電流 | 最大200mA/チャネル |
| 出力電圧 | 標準24VDC、オープンコレクタ電圧は最大30VDC |
| コネクタータイプ | 10ピンスクリュータイプユーロブロックターミナル (入力×6、出力×2、DI source、GND) |
| アイソレーション | 3kVオプティカルアイソレーション |
| LED | |
| システム | 電源×1、ストレージ×1、ホットスワップトレイ×2 |
| LAN | 2/ポート (10/100/1000Mbps) |
| シリアル | 2/ポート (TxおよびRx) |
| スイッチとボタン | |
| 電源スイッチ | on/off (フロントパネル) |
| リセットボタン | ウォームリブート用 (フロントパネル) |
| メカニカル | |
| ハウジング | アルミニウム |
| 重さ | 4kg |
| サイズ | 耳なし：250×86×154mm 耳付：275×92×154mm |
| 取付方法 | ウォール、DINレール (オプション)、VESA (オプション) |
| 環境条件 | |
| 動作温度※ | 標準モデル：-25～55℃ ワイドモデル：-40～70℃ |
| 保管温度※ | -40～85℃ ただし、HDD未実装 |
| 相対湿度 | 5～95% （結露なきこと） |
| 耐振動 | EN 50155規格 |
| 耐衝撃 | EN 50155規格 |
| コンフォーマル コーティング | ご要望により対応可能 |
| 電源 | |
| 入力電圧 | 12～48VDC (M12 A-codedコネクター) 24VDCにおいてEN 50155に準拠 |
| 入力電流 | 3.3A 12VDC時 0.82A 48VDC時 |
| 消費電力 | 40W |
| 規格と認証 | |
| 安全性 | UL 60950-1、EN 60950-1 |
| EMC | EN 55022/24 |
| EMI | CISPR 22、FCC Part 15B Class A |
| EMS | IEC 61000-4-2 静電気放電 : 接触: 6 kV; 気中: 8 kV IEC 61000-4-3 放射電磁界 : 80 MHz～1GHz: 20 V/m IEC 61000-4-4 ファスト トランジェント・バースト : 電源: 2 kV; 信号: 2 kV IEC 61000-4-5 サージ : 電源: 2 kV; 信号: 2 kV IEC 61000-4-6 伝導RF : 10 V IEC 61000-4-8 電源周波数磁界 |
| グリーン製品 | RoHS、CRoHS、WEEE |
| 鉄道交通 | EN 50155※、EN 50121-3-2、EN 50121-4、IEC 60571 EN 50155仕様の一部に準拠、詳細はお問い合わせください。 |
| 信頼性 | |
| 自動リブートトリガー | ソフトウェア設定可能なウォッチドッグタイマー 1～255秒で設定可能 |
| 平均故障間隔 (MTBF) | |
| 時間 | 332,173時間 |
| 規格 | Telcordia (Bellcore) Standard TR/SR |
| 保証 | |
| 保証期間 | 3年 |
| 詳細 | MOXA社 製品保証方針 これらのハードウェア仕様は組込コンピューター本体に関するものであり、アクセサリーに関するものではありません。特に広温度仕様は電源アダプターやケーブルについては適用しません。 |
ソフトウェア仕様
| Linux | |
| OS | Linux Debian 7 |
|---|---|
| ウェブサーバー (Apache) | PHPとXMLをサポート、ウェブサイトの作成と管理が可能 |
| ターミナルサーバー (SSH) | 安全でないネットワーク上で、信頼できない２つのホスト間のセキュアな暗号化通信を提供 |
| ファイルシステム | EXT 4 |
| インターネットプロトコル | TCP、UDP、IPv4、SNMPv1/v2c/v3、ICMP、ARP、HTTP、SSH 1.0/2.0、SSL、DHCP、NTP、NFS、Telnet、FTP、TFTP、PPP、PPPoE |
| インターネットセキュリティ | オープンVPN、Netfilter/iptables |
| リモートアクセスのセキュアシェル | SSHが、接続されているネットワークから安全で暗号化されたコンソールへのリモートログインを許可する |
| ダイアルアップネットワーキング | Linux用PPPデーモンがポイントツーポイントプロトコル (PPP) を使い、Unixマシンがダイアルアップ回線を使ってインターネットに接続可能とする'chat'、'dip'、'dialu dip'、'diald'、等で動作IP、TCP、UDP、Linux用IPX (Novell) をサポート |
| ファイルサーバー | リモートクライアントがネットワーク上のファイルやその他のリソースにアクセスすることを可能とする |
| ウォッチドッグ | 特定のアプリケーションおよびシステム障害によるソフトウェアのフリーズ時にシステムリセットを開始するウォッチドッグタイマー |
| アプリケーション開発用ソフトウェア | Moxa APIライブラリ GNU Cライブラリ Perl |
| Windows Embedded Standard 7 | |
| コアOS | 32/64-bitサポート リモートクライアント リモート呼び出し手順 |
| アプリケーションおよびサービス開発 | .Net Framework 4.5 リモートデスクトッププロトコル7.1 COM OLEアプリケーションサポート COM+アプリケーションサポート MSMQ |
| インターネット サービス | Internet Explorer 11 IIS 7.0 |
| ファイルシステムとデータ保存 | Windows データアクセスコンポーネント Windowsバックアップと復元 |
| 診断 | 一般的な診断ツール 問題に関するレポートと解決策 |
| フォント | Chinese (Trad. and Simp.)、Japanese、Korean、Western、Middle Eastern、South East Asian、and South Asian Fonts |
| グラフィクスとマルチメディア | MPEG DTV-DVDオーディオデコーダ (MPEG-2, AAC) MPEG レイヤー3 オーディオコーデック (MP3) MPEG4デコーダ Windowsメディアビデオ VC-1 (WMV) コーデック DirectX and Windows Device Experience Windowsメディアプレーヤー 12 |
| マネジメント | グループポリシー管理 Windows管理機器 (WMI) Windowsアップデート |
| ネットワーキング | 拡張認証プロトコル (EAP) インターネット認証サービス Telnetサーバー Bluetooth ドメインサービス ネットワークアクセス保護 ネットワーク & 共有センター サービス品質 リモートアクセスサービス (RAS) テレフォニーAPIク ライアント Windows ファイアウォール ワイヤレスネットワーキング |
| セキュリティ | 資格情報のローミングサービス 資格情報と証明書の管理 Windows承認マネージャー (AZMAN) Windowsセキュリティセンター Active Directory権限管理 基本的なセキュリティ Encrypted File System (EFS) |
| 組込機能 | Enhanced Write Filter (EWF) File-Based Write Filter (FBWF) メッセージBoxの既定返信 レジストリフィルタ WSDAPI for .NET |
| 自己診断組込ソフトウェア | モニター、報告、制御用のSNMPベースのリモートスクレプティングレイヤー |
| スマートリカバリ | BIOSレベルのシステムリカバリツール |
外観図
サイズ (単位 = mm)
| V2416A-C2 | (CTOモデル) x86組込コンピューター Intel Celeron 1047UE DVI：2 LAN：2 シリアルポート：4 DI：6 DO：2 USB 2.0ポート：3 OS CFastソケット：1 バックアップCFastソケット：1 4GBのDDR3 RAM実装 EN 50155 耐振性ホットスワップストレージトレイ：2 12～48VDC電源 動作温度：-25～55℃ (EN 50155 Class T1) |
|---|
アクセサリー (オプション)
| コネクター | |
| M12A-5PMM-IP68 | D-coded ネジ止めUSBコネクター 5ピン M12 IP68定格 |
|---|---|
| CBL-M12XMM8PRJ45-BK-100-IP67 | X-coded M12とRJ45 Cat.5E UTPギガビットイーサネットケーブル 1メートル 8ピン オス M12コネクター IP67定格 |
| M12X-8PMM-IP67 | 現場実装用 X-coded ネジ止め ギガビット イーサネットコネクター 8ピン male M12コネクター IP67定格 |
| M12A-8PMM-IP67 | 現場実装用 A-coded ネジ止め 8ピン male M12コネクター IP67定格 |
| M12A-5P-IP68 | 現場実装可能なA-coded ネジ止め センサーコネクター(female) |
| 電源コード | |
| CBL-M12(FF5P)/Open-100 IP67 | A-coded M12 5ピン(female)コネクター付き電源ケーブル 長さ：1メートル IP67定格 |
| マウント/ブラケット/ドライブキット | |
| V2400 Isolated Wall Mounting Kit | 絶縁保護付きのウォールマウントキット ブラケット×2 ネジ×4 |
| RTC Battery Kit | リチウムバッテリー 接続コネクター付きで交換が容易 |
| FK-75125-02 | ハードディスク実装パッケージ (HDD/SD/EN 50155用) |
| DK-DC50131-01 | DINレールマウントキット |
| 電源アダプター/電源コード | |
| PWR-24250-DT-S1 | 電源アダプター |
| PWC-C7CN-2B-183 | 2.5A/250V 中国(CN) 電源コード 長さ：183cm |
| PWC-C7US-2B-183 | 10A/125V 米国(US) 電源コード 長さ：183cm |
| PWC-C7EU-2B-183 | 2.5A/250V 欧州(EU) 電源コード 長さ：183cm |
| PWC-C7UK-2B-183 | 2.5A/250V 英国(UK) 電源コード 長さ：183cm |
| PWC-C7AU-2B-183 | 2.5A/250V オーストラリア(AU) 電源コード 長さ：183cm |
V2416Aシリーズ 製品一覧
| V2416A-C2 | 小型,ファン無し,防振対応の鉄道用組込コンピューター |
| V2416A-C2-CT-T | 小型,ファン無し,防振対応の鉄道用組込コンピューター |
| V2416A-C2-T | 小型,ファン無し,防振対応の鉄道用組込コンピューター |
| V2416A-C2-T-W7E | 小型,ファン無し,防振対応の鉄道用組込コンピューター |
| V2416A-C2-W7E | 小型,ファン無し,防振対応の鉄道用組込コンピューター |
| V2416A-C7 | 小型,ファン無し,防振対応の鉄道用組込コンピューター |
| V2416A-C7-CT-T | 小型,ファン無し,防振対応の鉄道用組込コンピューター |
| V2416A-C7-T | 小型,ファン無し,防振対応の鉄道用組込コンピューター |
| V2416A-C7-T-W7E | 小型,ファン無し,防振対応の鉄道用組込コンピューター |
