VE200R
オーディオ/ビデオエクステンダー
お気に入り登録するにはログインが必要です。
新規ユーザー登録 / ログイン
販売終了
本製品は 販売を終了いたしました。
主な製品特長
- VS1504T/VS1508Tビデオ分配器用のレシーバー
- オーディオ信号、RS-232Cシリアル信号に対応
- カテゴリ5e以上のLANケーブルを使用して、最大200mまで延長することが可能
- ゲイン調整、画質補正機能 - OSD表示とリモコンによる簡単操作
- VGA解像度 - 1,600×1,200 @60Hz(150m)、1,280×1,024 @60Hz(200m) *
- 対応マウント規格 - VESA FDMI(MIS-D以上)
* 延長距離はメーカー環境での検証に基づくものです。
本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。
VE200RはVS1504T/VS1508Tビデオ分配器用のレシーバーです。
VS1504T/VS1508T(トランスミッター)とVE200R(レシーバー)単体構成で最大200mまでの延長、中間にVB552(リピーター)を併用すると最大で600mまで延長できます。また3段階のカスケード接続に対応しており、出力系統を増やすことも可能です。
ビデオ/オーディオ信号の伝送以外に、タッチパネル等のシリアル信号に対応できるようにRS-232ポートを搭載していますので、マルチメディアコンテンツを複数系統に分配するのに最適な製品です。
適用シーン
- 金融 : 証券取引情報のリモート表示
- 教育・トレーニング : 授業、講義の様子を講堂や教室まで延長して表示
- ビジネス : 講演、セミナーの様子を別室まで延長して表示、ビデオ会議やデモのリモート表示
| 機能 | VE200R | |
|---|---|---|
| 入力側コネクタ | RS-232 | DB9ピンオス(ブラック)×1 |
| 出力側コネクタ | ビデオ出力 | D-sub15ピンメス×2 |
| オーディオ出力 | ミニオーディオジャックメス×2 | |
| RS-232 | DB9ピンオス(ブラック)×1 | |
| IRジャック | ミニオーディオジャックメス×1 | |
| 電源ジャック | DC電源ジャック×1 | |
| ユニット間接続 | RJ-45×1 | |
| スイッチ | ビデオアジャスト | プッシュボタン×2 |
| LED | 電源 | オレンジ×1 |
| オンライン | グリーン×1 | |
| 延長距離 | 最大200m | |
| 電源仕様(アダプタ) | 型番 : 0AD8-0605-24EG 入力 : AC100 ～ 240V 50 ～ 60Hz 出力 : DC5V 2.6A |
|
| 消費電力 | DC5.3V、3.9W | |
| VGA解像度 | 1,600×1,200 @60Hz(150m) 1,280×1,024 @60Hz(200m) |
|
| 動作環境 | 動作温度 | 0 ～ 50℃ |
| 保管温度 | -20 ～ 60℃ | |
| 湿度 | 0 ～ 85%RH、結露なきこと | |
| ケース材料 | メタル | |
| 重量 | 340g | |
| サイズ(W×D×H) | 139×80.3×28.6mm | |
| 同梱品 | 電源アダプタ×1 ユーザーガイド×1 IRリモコン×1 IRレシーバー(固定用マジックテープ付)×1 ラックマウントキット×1 |
|

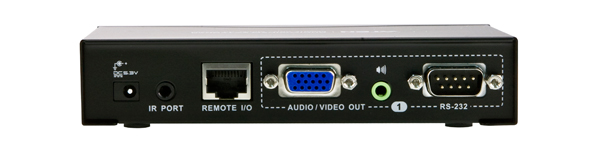

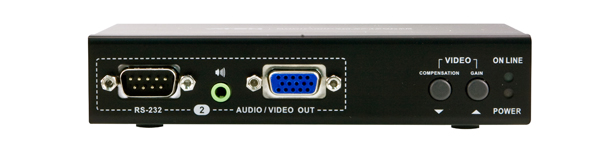

Detail

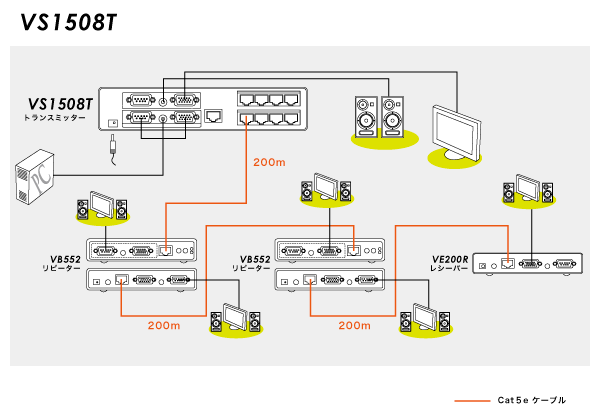

Diagram
| VE200R | ビデオ分配器用レシーバー |
|---|
