VM5404D
16入力 16出力 HDMIマトリックススイッチャー (ビデオウォール対応)
お気に入り登録するにはログインが必要です。
新規ユーザー登録 / ログイン
販売終了
本製品は 販売を終了いたしました。
主な製品特長
- 4系統のDVI信号を4系統にマトリックス分配切替
- ビデオウォール対応 - わかりやすいWeb GUIを使用して、8通りのプロファイル（表示パターン）を設定可能
- HDCP1.4準拠
- 各出力ポートにスケーラー機能搭載 - 入力機器の解像度を出力ディスプレイの実行解像度に合わせてスケーリング可能※1
- シームレス切替 - FPGAマトリックスアーキテクチャー採用で、フレームバッファーによる継続的なビデオストリーム、リアルタイムな切替、安定した信号送信が可能※2
- EDIDエキスパート機能 - 自動/手動で適切なEDIDモードを選択可能
- EDID設定のカスタマイズが可能

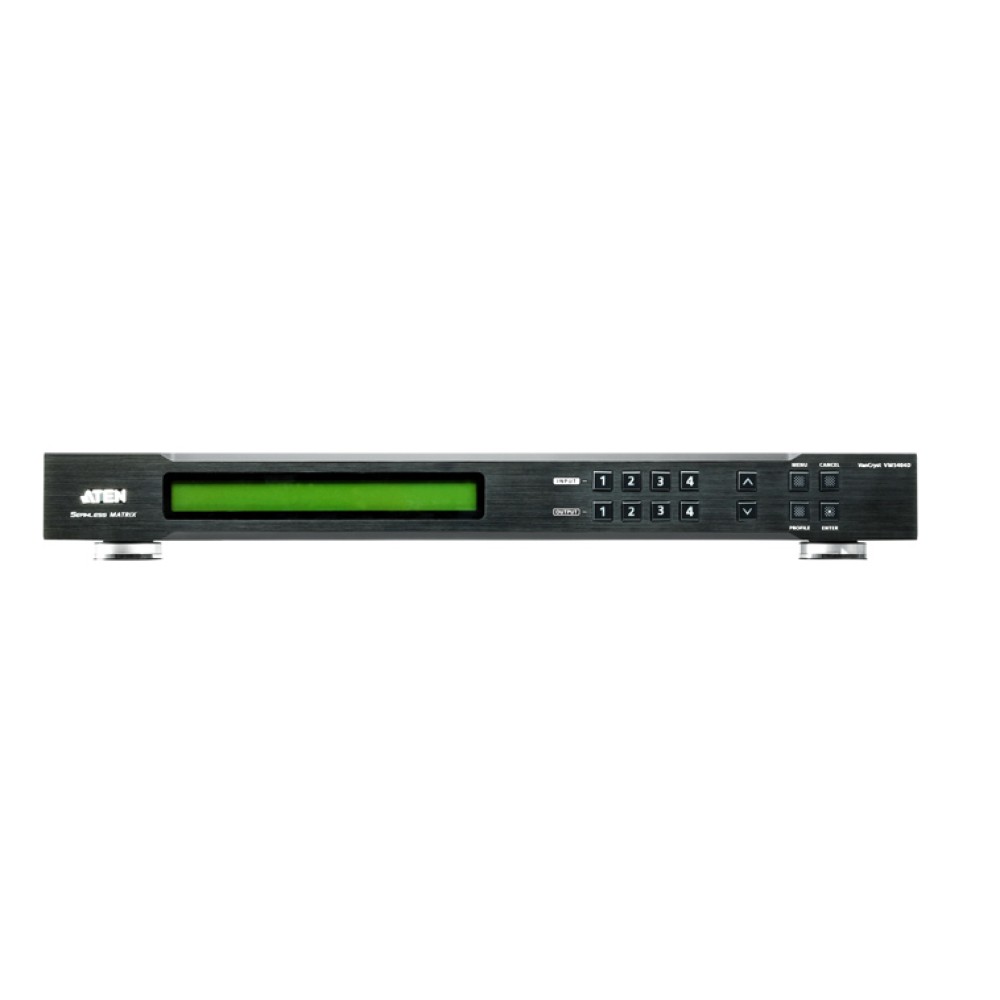

- ローカル側での操作 - フロントパネルのLCDディスプレイ、プッシュボタン、IRリモコン
- リモート側での操作 - ブラウザベースのGUI、双方向RS-232シリアルコントローラー、Telnet
- 解像度 - 最大1,920×1,200@60Hz
- IR延長ケーブルを使用してIR信号の延長送信が可能
- ファームウェアアップグレード対応
- ラックマウント(1U)対応
- 1 スケーラーの解像度は、製品出荷時には1080pに設定されています。セットアップされましたら、お使いの環境に応じてWebブラウザのインターフェースより設定を変更してください。
- 2 シームレス切替を有効にした場合、ビデオ出力は3D、Deep Colorやインターレース解像度（例：1080i）を表示できません。これらの機能を使用する場合は、シームレス切替機能を無効にしてください。
本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。
VM5404Dは、4系統のDVI信号を4系統に切替・分配できる、DVIマトリックススイッチャーです。ビデオの出力は個別にマトリックス状に切り替えることができます。また、各ポートの接続状況は、製品本体フロントパネルにあるLCDにて確認できます。わかりやすくて使い勝手のいいWeb GUIを使用して、ビデオウォール表示等の表示パターンを簡単に設定でき、また、この表示パターンをプロファイルとして8通り保存し、呼び出すことができます。
特別に設計されたVM5404Dの技術の一つに、FPGAマトリックスシステムアーキテクチャーを使用したシームレス切替機能があります。この機能はフレームバッファーによって、途切れることのないビデオストリーミング、リアルタイム切替、そして、安定した信号伝送を保証します。また、VM5404Dは高パフォーマンスなスケーリングエンジンを搭載しており、入力機器の解像度を出力ディスプレイの実効解像度に合わせてスケーリングします。このため、入力機器のビデオ解像度が混在していても、最適な解像度で映像をお楽しみいただけます。
VM5404Dは、複数のソース機器からの映像を複数のディスプレイに表示する必要がある制御室や監視室等に適した製品です。
| 機能 | 機能VM5404D | ||
|---|---|---|---|
| 入力接続数 | 最大 | 4 | |
| モニター接続数 | 最大 | 4 | |

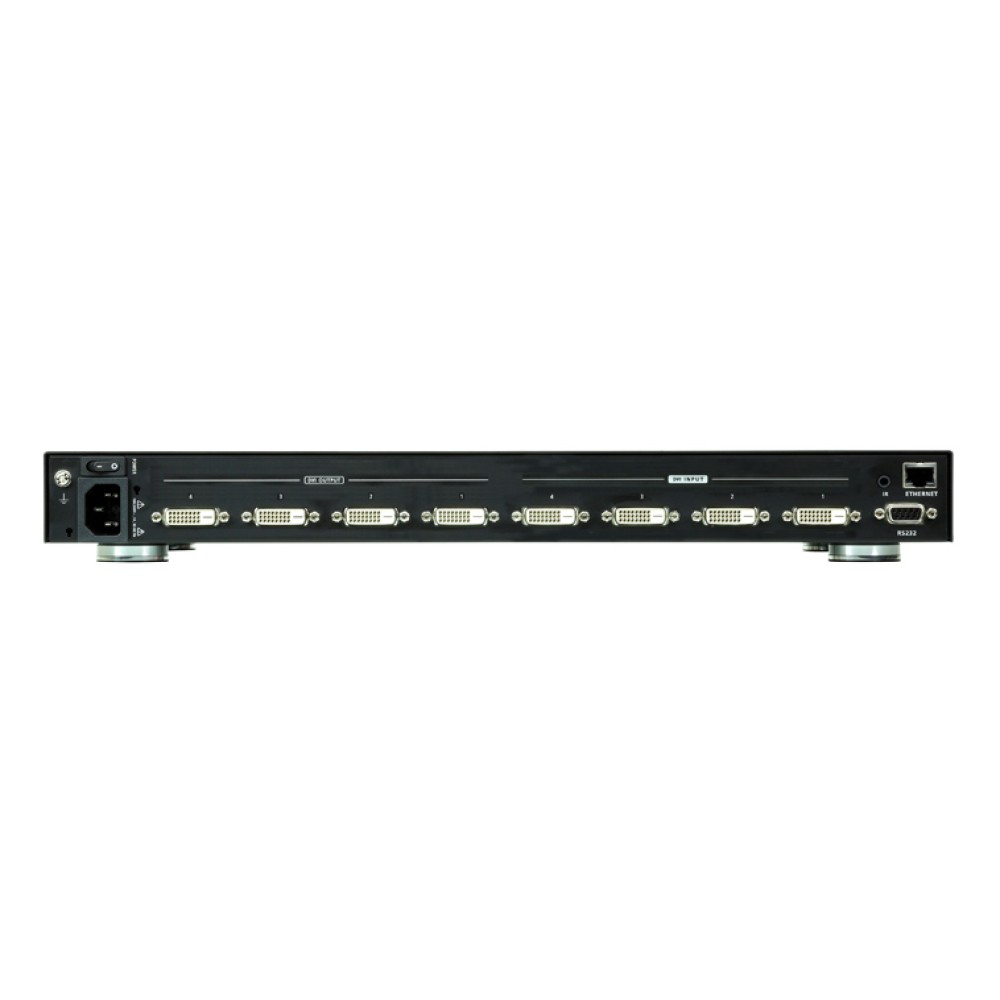

| ビデオ入力 | コネクター | DVI-Dメス×4 | |
| インピーダンス | 100Ω | ||
| ソースデバイスまでの最大距離 | 1.8m | ||
| ビデオ出力 | コネクター | DVI-Dメス×4 | |
| インピーダンス | 100Ω | ||
| ディスプレイまでの最大距離 | 5m | ||
| 制御 | イーサネット | RJ-45メス×1 | |
| IR入力ポート | ミニジャック×1 | ||
| RS-232C | インターフェース | DB-9ピンメス×1 | |
| ボーレート/プロトコル | ボーレート:19200、データビット:8、ストップビット:1、 パリティ:無、フローコントロール:無 |
||
| 電源ジャック | 3極AC電源ソケット×1 | ||
| スイッチ | In | プッシュボタン×4 | |
| Out | プッシュボタン×4 | ||
| Next | プッシュボタン×1 | ||
| Previous | プッシュボタン×1 | ||
| Cancel | プッシュボタン×1 | ||
| Menu | プッシュボタン×1 | ||
| Profile | プッシュボタン×1 | ||
| Enter | プッシュボタン×1 | ||
| Power | ロッカースイッチ×1 | ||
| LCD | LCDモジュール×1 | ||
| 解像度 | 最大1,920×1,200@60Hz | ||
| EDID設定 | デフォルト/ポート1/リミックス/カスタマイズ（EDIDウィザード対応） | ||
| 最大データ伝送速度 | 6.75Gbps | ||
| 最大ピクセルクロック | 225MHz | ||
| 規格準拠 | HDCP1.4 | ||
| 電源仕様 | AC 100V～240V、50～60Hz、1A （日本仕様はPSE対応 3P/100V電源コードを同梱） |
||
| 消費電力 | 34.1W | ||
| 動作環境 | 動作温度 | 0～50℃ | |
| 保管温度 | -20～60℃ | ||
| 湿度 | 0～80%RH、結露なきこと | ||
| ケース | メタル | ||
| 重量 | 3.5kg | ||
| サイズ(W×D×H) | 433×260×44 mm | ||
| 同梱品 | 電源ケーブル×1 IRリモコン×1 IRレシーバー×1 ラックマウントキット×1 クイックスタートガイド×1 |
||
構成図
| VM5404D | 4入力4出力DVIマトリックススイッチャー (ビデオウォール対応) |
|---|
