BXP-C100-C5-T

Intel® Core™ i5-1145G7E搭載 ボックス型コンピューター ベースモデル/ハイインターフェースモデル,LAN×2,シリアル×2

主な製品特長

  • ファンレス設計のボックス型コンピューター
  • 第11世代Intel® Celeron® またはIntel® Core™ プロセッサーを搭載
  • 最大10のシリアルポートと10のLANポートを備えた豊富なインターフェースオプション
  • 多くのフィールドアプリケーションに適合するコンパクトサイズ
  • -30~60℃の動作温度範囲

FCC

CE

UL

本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。

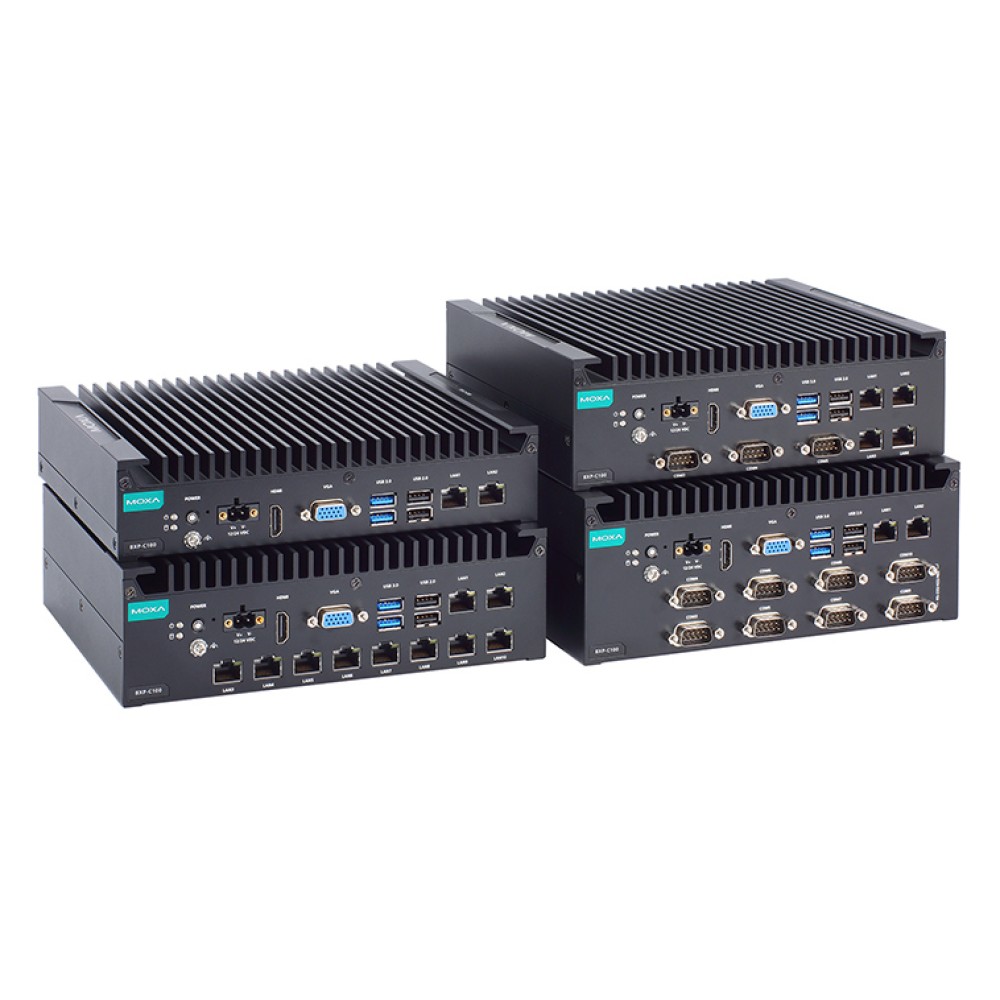

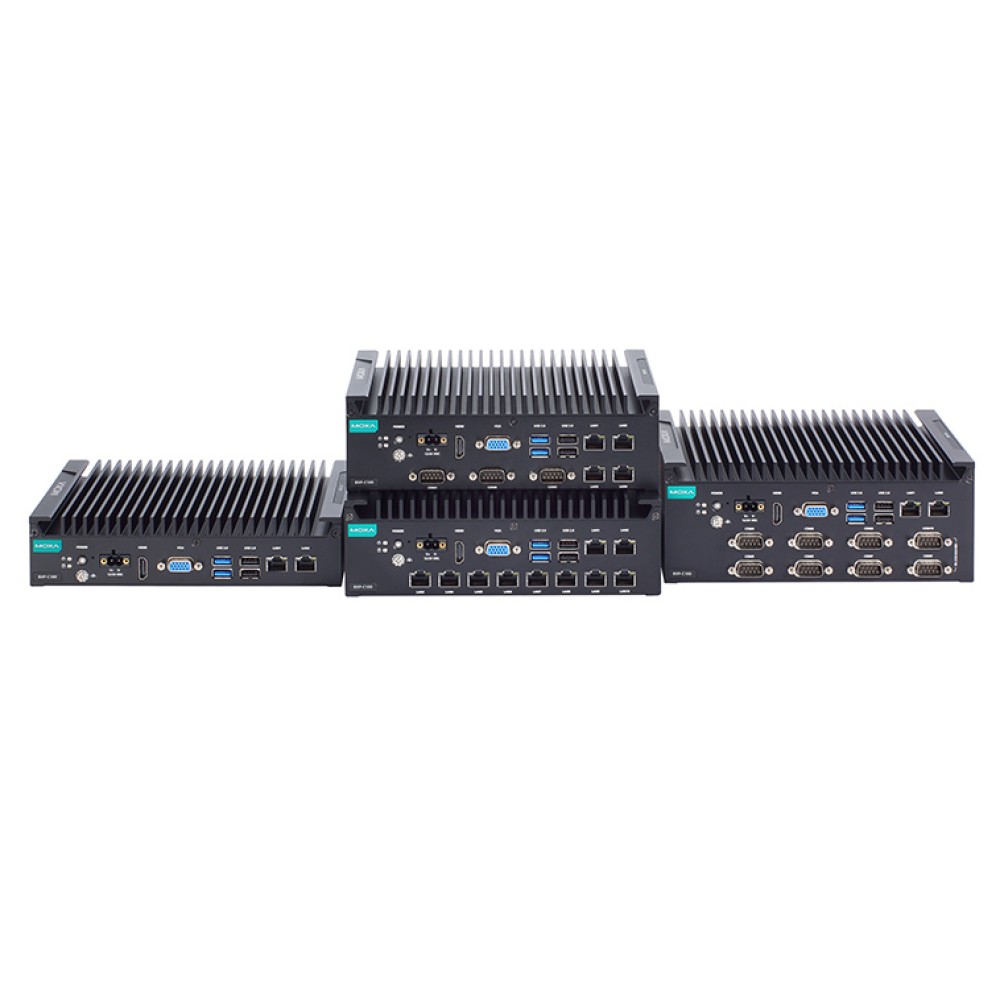

産業用 BXP-C100シリーズ ウォールマウントコンピューターは、第11世代Intel® Celeron® または Intel® Core™ i5/i7プロセッサーを搭載しています。このコンピューターには、ソフトウェアセレクタブルな最大10のRS-232/422/485シリアルポートや最大10のギガビットイーサネットポート、4つのデジタル入力、4つのデジタル出力などの豊富なインターフェースオプションが搭載されています。通信インターフェースは製品の前面と背面に配置されているので、産業用アプリケーションへの容易なアクセスと拡張が可能です。CFastとSDスロットを含むデュアルストレージ設計により、ストレージの拡張が簡単です。独自のバッテリーファスナーカバーがバッテリーを所定の位置に固定し、すべての動作環境で安定性を保証します。

BXP-C100 コンパクトウォールマウントコンピューターはファンレス設計を採用しており、-30~60℃の温度範囲に耐えることができるので、過酷な動作環境に適しています。ビルトインのTPM 2.0モジュールは、不正アクセスからプラットフォームを安全に保護します。BXP-C100シリーズは、インテリジェントコンピューティングソリューションを提供することで、産業環境のOTおよびITの両方の要件を満たします。

コンピューター
CPUBXP-C100-C1モデル:Intel® Celeron® 6305E (Dual core, 4M cache, 1.80 GHz)
BXP-C100-C5モデル:Intel® Core™ i5-1145G7Eプロセッサー (Quad core, 8M cache, 2.60 GHz, Base:1.50 GHz)
BXP-C100-C7モデル:Intel® Core™ i7-1185G7Eプロセッサー (Quad core, 12M cache, 2.80 GHz, Base:1.80 GHz)
システムメモリスロットSODIMM DDR4スロット×1, 最大32GB
システムメモリプレインストール8GB DDR4
ストレージスロットCFastスロット×1 (SATAIIIインターフェース)
SDスロット×1, SD3.0インターフェース (SDHC/SDXC)
ストレージプレインストールBXP-C100-C1-T-Win10/C5-T-Win10/C7-T-Win10モデル:
64GB CFastカード
サポートOSWindowsイメージとドライバーサポート:
– Windows 10 IoT Enterprise LTSC 2021 64-bit
– Windows 11 Professional 64-bit

Linux ドライバーサポート:
– Debian 11 (kernel 5.10)
– Ubuntu 22.04 LTS (kernel 5.15)
– RHEL 9 (kernel 5.14)
グラフィックコントローラーIntel® UHD Graphics
コンピューターインターフェース
イーサネットポートBXP-C100-C1-8L-T/C5-8L-T/C7-8L-T:
オートセンシング 10/100/1000Mbpsポート (RJ45コネクター)×10
BXP-C100-C1-2L3C-T/C5-2L3C-T/C7-2L3C-T:
オートセンシング 10/100/1000Mbpsポート (RJ45コネクター)×4
その他のモデル:
オートセンシング 10/100/1000Mbpsポート (RJ45コネクター)×2
シリアルポートBXP-C100-C1-8C-T/C5-8C-T/C7-8C-T:
RS-232/422/485ポート×10, ソフトウェアセレクタブル (DB9 male)×10
BXP-C100-C1-2L3C-T/C5-2L3C-T/C7-2L3C-T:
RS-232/422/485ポート×5, ソフトウェアセレクタブル (DB9 male)×5
その他のモデル:
RS-232/422/485ポート×2, ソフトウェアセレクタブル (DB9 male)×2
USB 3.0USB 3.0ホスト×2, type-Aコネクター
USB 2.0USB 2.0ホスト×4, type-Aコネクター
デジタル入力DI×4
デジタル出力DO×4
TPMTPM v2.0
ビデオ出力HDMI 2.0b×1, (type Aコネクター)
VGA×1, 15ピン D-subコネクター (female)
ボタンリセットボタン
電源ボタン
イーサネットインターフェース
電磁アイソレーション保護1.5kV (組込み)
シリアルインターフェース
ボーレート50bps~115.2kbps
コネクターDB9 male
データビット5, 6, 7, 8
パリティNone, Even, Odd, Space, Mark
ストップビット1, 1.5, 2
フロー制御RTS/CTS, XON/XOFF
シリアル信号
RS-232TxD, RxD, RTS, CTS, DTR, DSR, DCD, GND
RS-422Tx+, Tx-, Rx+, Rx-, GND
RS-485-2線Data+, Data-, GND
RS-485-4線Tx+, Tx-, Rx+, Rx-, GND
デジタル入力
コネクタースプリングタイプEuroblock端子
センサータイプドライコンタクト
ドライコンタクトLogic 0: Close to GND
Logic 1: Open
電圧0~24VDC
デジタル出力
コネクタースプリングタイプEuroblock端子
I/OタイプSink
定格電流チャネルあたり 200mA
電圧0~24VDC
LEDインジケーター
システム電源×1
ストレージ×1
LANポートあたり2 (10/100/1000Mbps)
電源パラメーター
入力電圧12/24VDC
電源コネクターネジ止め式Euroblock端子
電力消費量90W
メカニカル
ハウジングメタル
IP保護等級IP20
サイズBXP-C100-C1-T/C5-T/C7-T/C1-T-Win10/C5-T-Win10/C7-T-Win10:
210×166×48mm
BXP-C100-C1-8L-T/C5-8L-T/C7-8L-T/C1-2L3C-T/C5-2L3C-T/C7-2L3C-T:
210×166×65.5mm
BXP-C100-C1-8C-T/C5-8C-T/C7-8C-T:
210×166×83mm
重量BXP-C100-C1-T/C5-T/C7-T/C1-T-Win10/C5-T-Win10/C7-T-Win10:
2,015g
BXP-C100-C1-8L-T/C5-8L-T/C7-8L-T:
2,355g
BXP-C100-C1-2L3C-T/C5-2L3C-T/C7-2L3C-T:
2,208g
BXP-C100-C1-8C-T/C5-8C-T/C7-8C-T:
2,385g
インストレ-ションウォールマウンティング (オプションキット使用)
環境
動作温度-30~60℃
保管温度-40~75℃
相対湿度5~95% (結露なきこと)
規格および認証
EMCEN 55032/35
EMICISPR 32, FCC Part 15B Class A
EMSIEC 61000-4-2 ESD: Contact: 4 kV; Air: 8 kV
IEC 61000-4-3 RS: 80 MHz to 1 GHz: 3 V/m
IEC 61000-4-4 EFT: Power: 0.5 kV; Signal: 0.5 kV
IEC 61000-4-5 Surge: Power: 0.5 kV, Signal: 1 kV
IEC 61000-4-6 CS: 3 V
IEC 61000-4-8 PFMF: 1 A/m at 50 to 60 Hz
安全UL 62368-1 (CB)
衝撃IEC 60068-2-27
振動IEC 60068-2-64
パッケージ落下テストISTA 1A
パッケージ振動テストISTA 1A
宣言
グリーン製品RoHS, CRoHS, WEEE
信頼性
アラートツールビルトインRTC (リアルタイムクロック) リチウム電池バックアップ
自動リブートトリガービルトインWDT
MTBF
時間490,983時間
規格Telcordia (Bellcore), GB
保証
保証期間3年間
詳細MOXA社 製品保証方針

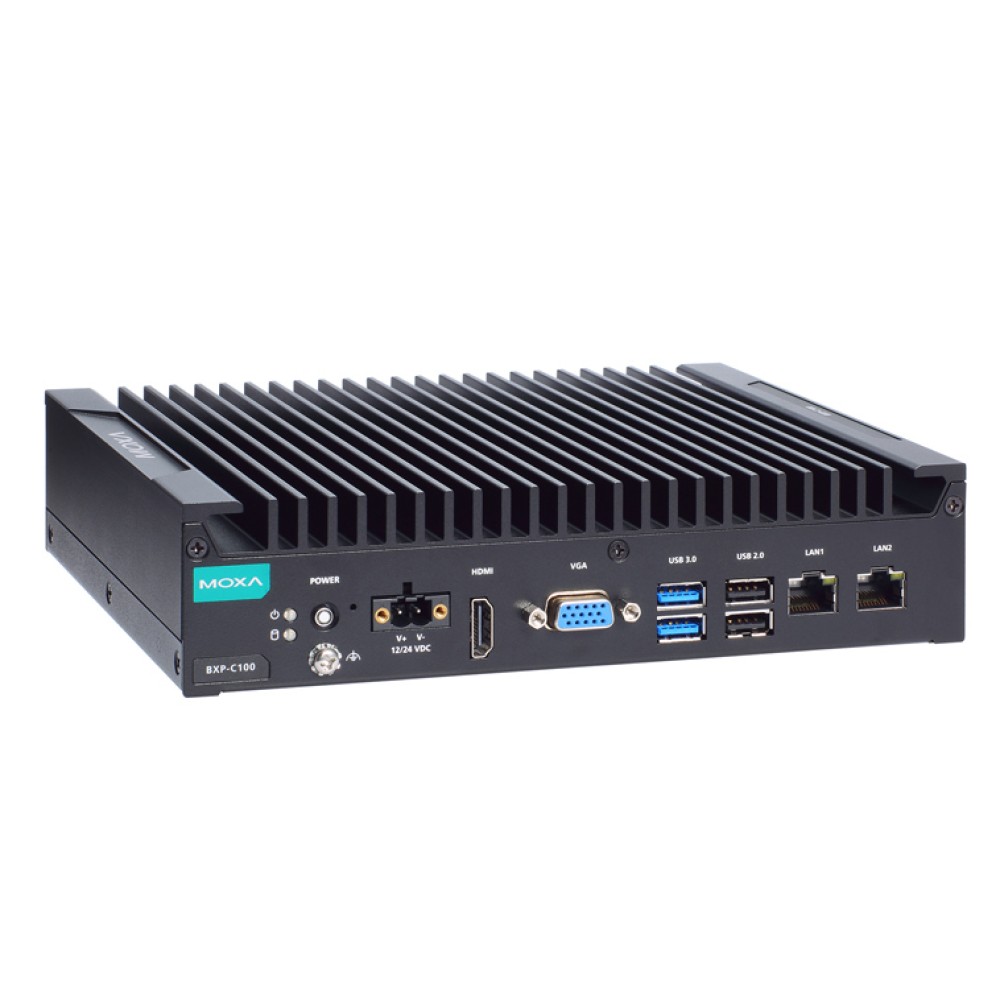

外観図 (前面)

BXP-C100-C5-T - 外観図

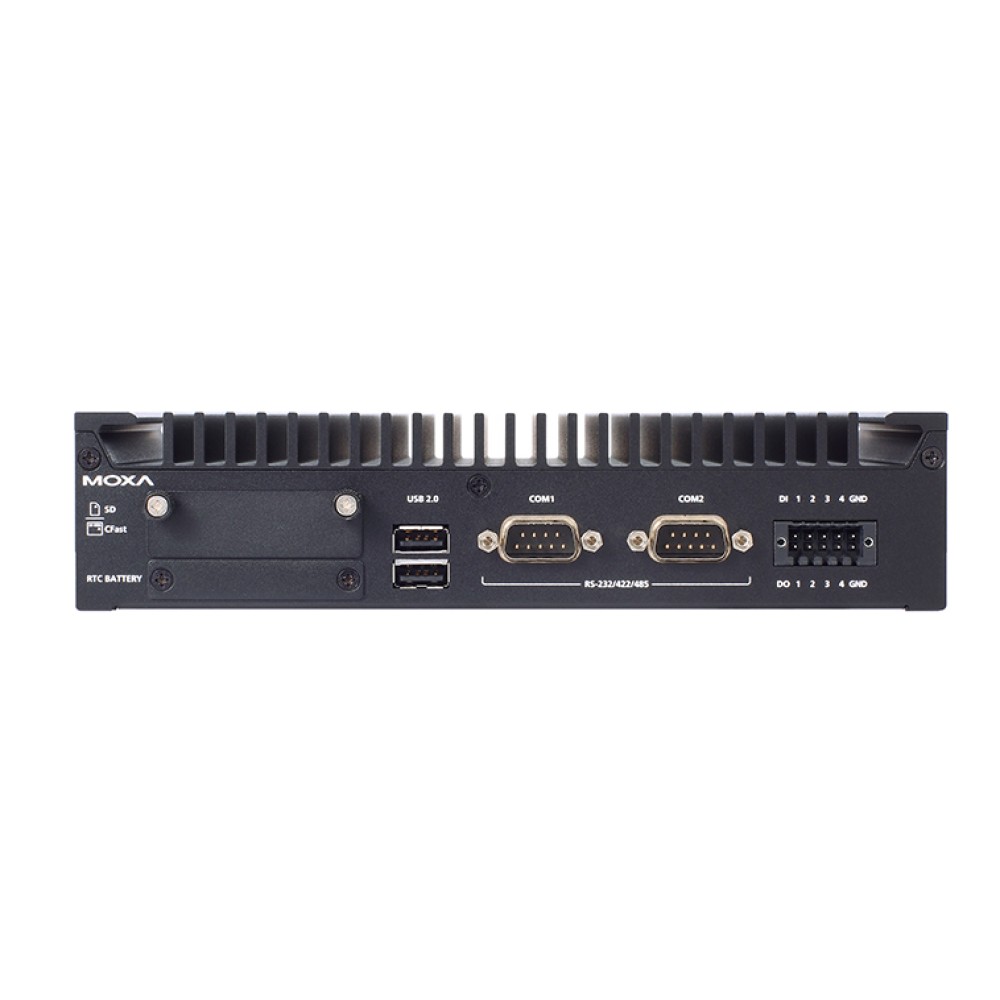

外観図 (背面)

BXP-C100-C5-T - 外観図

サイズ (単位 = mm)

BXP-C100-C5-T - サイズ
BXP-C100-C5-TCPU:Intel® Core™ i5-1145G7E
RAM:8GB
ストレージスロット:CFast×1、SD×1
LAN/シリアル:2/2
USB 2.0/USB 3.0:4/2
DI/DO:DIs×4、DOs×4
ビデオ出力:VGA×1、HDMI×1
電源入力:12/24VDC
