RKP-A110-E4-T
Intel Atom® x6425Eプロセッサー搭載 ラックマウント1Uコンピューター,LANポート×4,シリアルポート×2
お気に入り登録するにはログインが必要です。
新規ユーザー登録 / ログイン
主な製品特長
- ファンレス設計、1Uラックマウントコンピューター
- Intel Atom® Xシリーズプロセッサー
- 最大12のLANポートと最大の10シリアルポートの豊富なインターフェースオプション
- 多くのフィールドアプリケーションに適合する標準フォームファクター
- インターフェースに簡単にアクセスできる統合フロントパネルコネクティビティ設計
- -30～60℃の動作温度範囲
本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。
RKP-A110シリーズ ラックマウントコンピューターは、Intel Atom® Xシリーズプロセッサーを搭載しています。このコンピューターは、最大12のギガビットイーサネットポート、ソフトウェアで選択可能な10のRS-232/422/485シリアルポート、8デジタル入力と8デジタル出力など、豊富なインターフェースオプションを搭載しています。通信インターフェースはすべてフロントパネルに配置されているので、産業用アプリケーションへの容易なアクセスと拡張が可能です。2つのハンドローテーション式2.5インチSSDストレージドライブと交換可能な外付けRTCバッテリー設計により、信頼性、耐久性、汎用性が高い、ユーザーフレンドリーなコンピューティングプラットフォームを提供します。
-30～60℃の動作温度範囲、TPM2.0モジュール内蔵の1Uファンレスラックマウントコンピューターとして設計されたRKP-A110コンピューターは、過酷な動作環境における産業用アプリケーション向けのセキュアで信頼性の高いコンピューティングプラットフォームとして理想的です。
| コンピューター | |
| CPU | RKP-A110-E2モデル：Intel Atom® x6211E プロセッサー (Dual core, 1.5M cache, 1.30 GHz) RKP-A110-E4モデル：Intel Atom® x6425E プロセッサー (Quad core, 1.5M cache, 2.00 GHz) |
|---|---|
| システムメモリスロット | SODIMM DDR4 スロット×1、最大32GB |
| システムメモリプレインストール | 8GB DDR4 |
| ストレージスロット | 2.5インチ SSD スロット×2 (SATAIII インターフェース) |
| ストレージプレインストール | RKP-A110-E2-T-Win10/E4-T-Win10： 64GB SSD |
| サポートOS | Windowsイメージ および ドライバーサポート： - Windows 10 IoT Enterprise LTSC 2021 64-bit - Windows 11 Professional 64-bit Linuxドライバーサポート： - Debian 11 (kernel 5.10) - Ubuntu 22.04 LTS (kernel 5.15) - RHEL 9 (kernel 5.14) |
| グラフィックコントローラー | Intel® UHD Graphics |
| コンピューターインターフェース | |
| イーサネットポート | RKP-A110-E2-8L-T/E4-8L-Tモデル： オートセンシング 10/100/1000 Mbpsポート (RJ45コネクター) ×12 RKP-A110-E2-2L4C-T/E4-2L4C-Tモデル： オートセンシング 10/100/1000 Mbpsポート (RJ45コネクター) ×6 RKP-A110-E2-T/E4-T/E2-8C-T/E4-8C-T/E2-T-Win10/E4-T-Win10モデル： オートセンシング 10/100/1000 Mbpsポート (RJ45コネクター) ×4 |
| シリアルポート | RKP-A110-E2-8C-T/E4-8C-Tモデル： RS-232/422/485ポート×10、ソフトウェアセレクタブル (DB9 male) RKP-A110-E2-2L4C-T/4-2L4C-Tモデル： RS-232/422/485ポート×6、ソフトウェアセレクタブル (DB9 male) RKP-A110-E2-T/E4-T/E2-8L-T/E4-8L-T/E2-T-Win10/E4-T-Win10モデル： RS-232/422/485ポート×2、ソフトウェアセレクタブル (DB9 male) |
| USB 3.0 | USB 3.0ホスト×3、Type-Aコネクター |
| デジタル入力 | DI × 8 |
| デジタル出力 | DO × 8 |
| TPM | TPM v2.0 |
| ビデオ出力 | HDMI 2.0b×1 (Type-Aコネクター) VGA×1、15ピン D-subコネクター (female) |
| ボタン | リセットボタン 電源ボタン |
| イーサネットインターフェース | |
| 電磁アイソレーション保護 | 1.5kV (組込み) |
| シリアルインターフェース | |
| ボーレート | 50bps ～ 115.2kbps |
| コネクター | DB9 male |
| データビット | 5、6、7、8 |
| パリティ | None、Even、Odd、Space、Mark |
| ストップビット | 1、1.5、2 |
| フロー制御 | RTS/CTS、XON/XOFF |
| シリアル信号 | |
| RS-232 | TxD、RxD、RTS、CTS、DTR、DSR、DCD、GND |
| RS-422 | Tx+、Tx-、Rx+、Rx-、GND |
| RS-485-2線 | Data+、Data-、GND |
| RS-485-4線 | Tx+、Tx-、Rx+、Rx-、GND |
| デジタル入力 | |
| コネクター | スプリングタイプEuroblock端子 |
| センサータイプ | ドライコンタクト |
| ドライコンタクト | Logic 0：Close to GND Logic 1：Open |
| 電圧 | 0 ～ 24VDC |
| デジタル出力 | |
| コネクター | スプリングタイプEuroblock端子 |
| I/Oタイプ | Sink |
| 定格電流 | チャネルあたり 200 mA |
| 電圧 | 0 ～ 24VDC |
| LEDインジケーター | |
| システム | 電源×1 ストレージ×1 |
| LAN | ポートあたり 2 (10/100/1000 Mbps) |
| 電源パラメータ | |
| 入力電圧 | 12/24VDC |
| 電源コネクター | ネジ止め式ユーロブロック端子 |
| 電力消費量 | 50W |
| メカニカル | |
| ハウジング | メタル |
| IP保護等級 | IP20 |
| サイズ | 440×230×43.6mm |
| 重量 | RKP-A110-E2-8C-T/E4-8C-T/E2-2L4C-T/E4-2L4C-Tモデル：3,520g RKP-A110-E2-8L-T/E4-8L-Tモデル：3,510g RKP-A110-E2-T/E4-T/E2-T-Win10/E4-T-Win10モデル：3,330g |
| インストレ－ション | ラックマウンティング (1U) |
| 環境 | |
| 動作温度 | -30 ～ 60℃ |
| 保管温度 | -40 ～ 75℃ |
| 相対湿度 | 5 ～ 95% (結露なきこと) |
| 規格および認証 | |
| EMC | EN 55032/35 |
| EMI | CISPR 32、FCC Part 15B Class A |
| EMS | IEC 61000-4-2 ESD: Contact: 4 kV; Air: 8 kV IEC 61000-4-3 RS: 80 MHz to 1 GHz: 3 V/m IEC 61000-4-4 EFT: Power: 0.5 kV; Signal: 0.5 kV IEC 61000-4-5 Surge: Power: 0.5 kV, Signal: 1 kV IEC 61000-4-6 CS: 3 V IEC 61000-4-8 PFMF: 1 A/m at 50 to 60 Hz |
| 安全 | UL 62368-1 (CB) |
| 衝撃 | IEC 60068-2-27 |
| 振動 | IEC 60068-2-64 |
| パッケージ落下テスト | ISTA 1A |
| パッケージ振動テスト | ISTA 1A |
| 宣言 | |
| グリーン製品 | RoHS、CRoHS、WEEE |
| 信頼性 | |
| タイムソース | ビルトインRTC (リアルタイムクロック) リチウム電池バックアップ |
| 自動リブートトリガー | ビルトインWDT |
| MTBF | |
| 時間 | 465,664 時間 |
| 規格 | Telcordia (Bellcore)、GB |
| 保証 | |
| 保証期間 | 3年間 |
| 詳細 | Moxa社 製品保証方針 |
外観図
RKP-A110-E2-T/E4-T/E2-T-Win10/E4-T-Win10モデル
RKP-A110-E2-8L-T/A110-E4-8L-Tモデル
RKP-A110-E2-8C-T/A110-E4-8C-Tモデル
RKP-A110-E2-2L4C-T/E4-2L4C-Tモデル

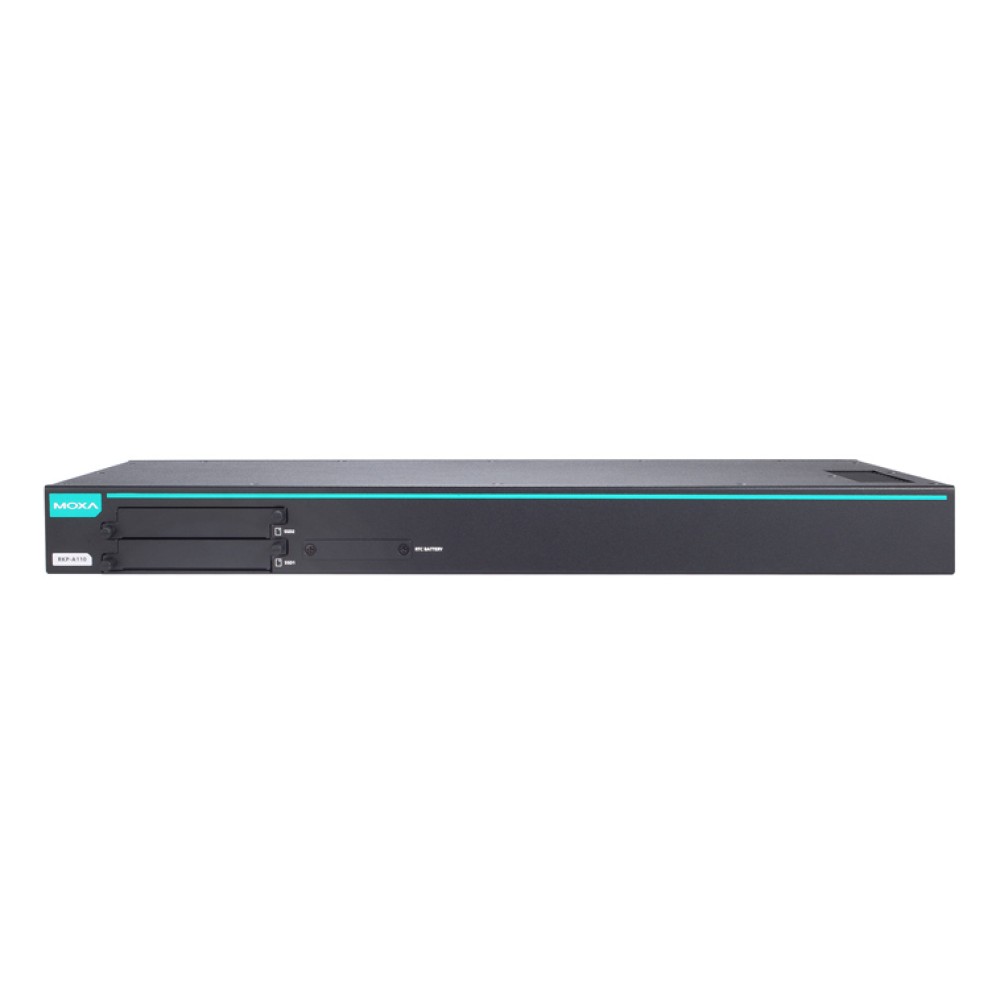

背面図
サイズ (単位 = mm)
RKP-A110-E2-T/E4-T/E2-T-Win10/E4-T-Win10モデル
RKP-A110-E2-8L-T/A110-E4-8L-Tモデル
RKP-A110-E2-8C-T/A110-E4-8C-Tモデル
RKP-A110-E2-2L4C-T/E4-2L4C-Tモデル
| RKP-A110-E4-T | CPU：Intel Atom® x6425E LANポート×4 シリアルポート×2 |
|---|

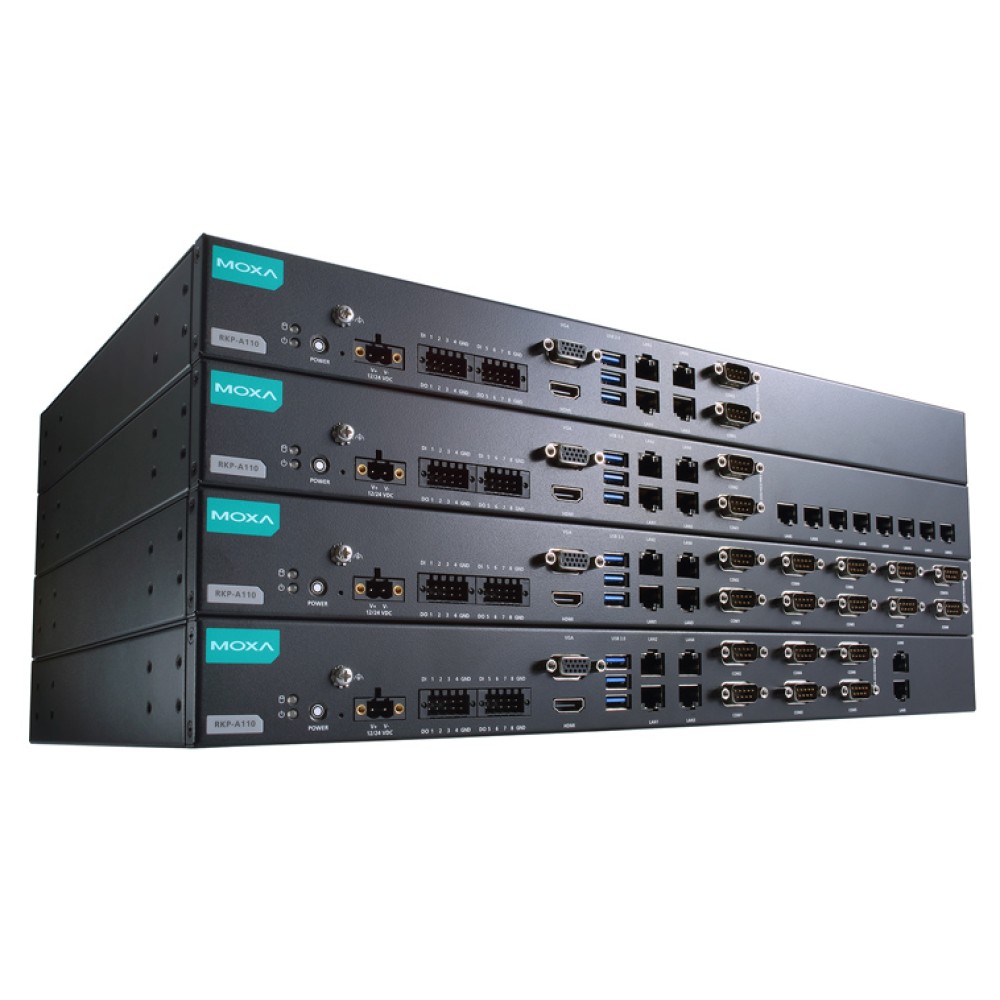

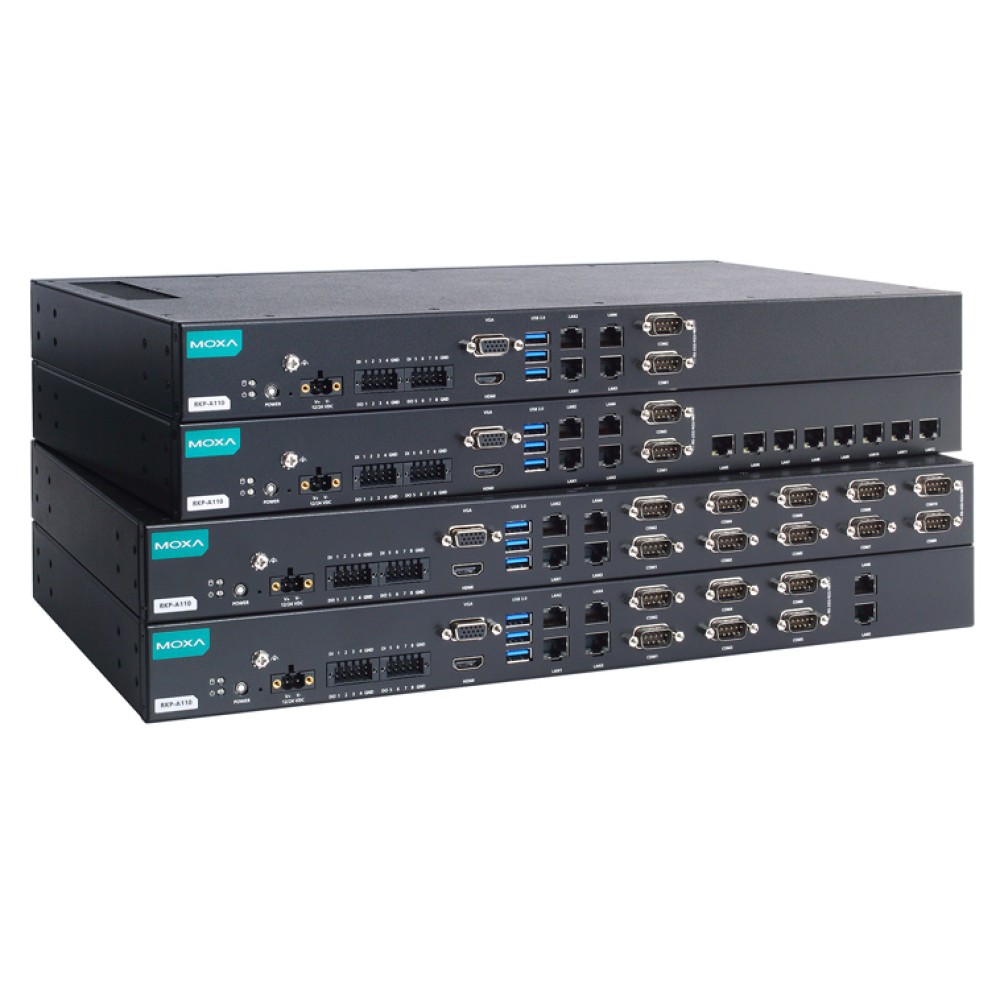

RKP-A110シリーズ 製品一覧
| RKP-A110-E2-8L-T | Intel Atom® x6211Eプロセッサー搭載 ラックマウント1Uコンピューター,LANポート×12,シリアルポート×2 |
| RKP-A110-E2-T-Win10 | Intel Atom® x6211Eプロセッサー搭載 ラックマウント1Uコンピューター,LANポート×4,シリアルポート×2,Win 10 LTSC(64GB SSD) |
| RKP-A110-E4-8L-T | Intel Atom® x6425Eプロセッサー搭載 ラックマウント1Uコンピューター,LANポート×12,シリアルポート×2 |
| RKP-A110-E4-T-Win10 | Intel Atom® x6425Eプロセッサー搭載 ラックマウント1Uコンピューター,LANポート×4,シリアルポート×2,Win 10 LTSC(64GB SSD) |
| RKP-A110-E2-T | Intel Atom® x6211Eプロセッサー搭載 ラックマウント1Uコンピューター,LANポート×4,シリアルポート×2 |
| RKP-A110-E4-T | Intel Atom® x6425Eプロセッサー搭載 ラックマウント1Uコンピューター,LANポート×4,シリアルポート×2 |
| RKP-A110-E2-8C-T | Intel Atom® x6211Eプロセッサー搭載 ラックマウント1Uコンピューター,LANポート×4,シリアルポート×10 |
| RKP-A110-E4-2L4C-T | Intel Atom® x6425Eプロセッサー搭載 ラックマウント1Uコンピューター,LANポート×6,シリアルポート×6 |
| RKP-A110-E4-8C-T | Intel Atom® x6425Eプロセッサー搭載 ラックマウント1Uコンピューター,LANポート×4,シリアルポート×10 |
