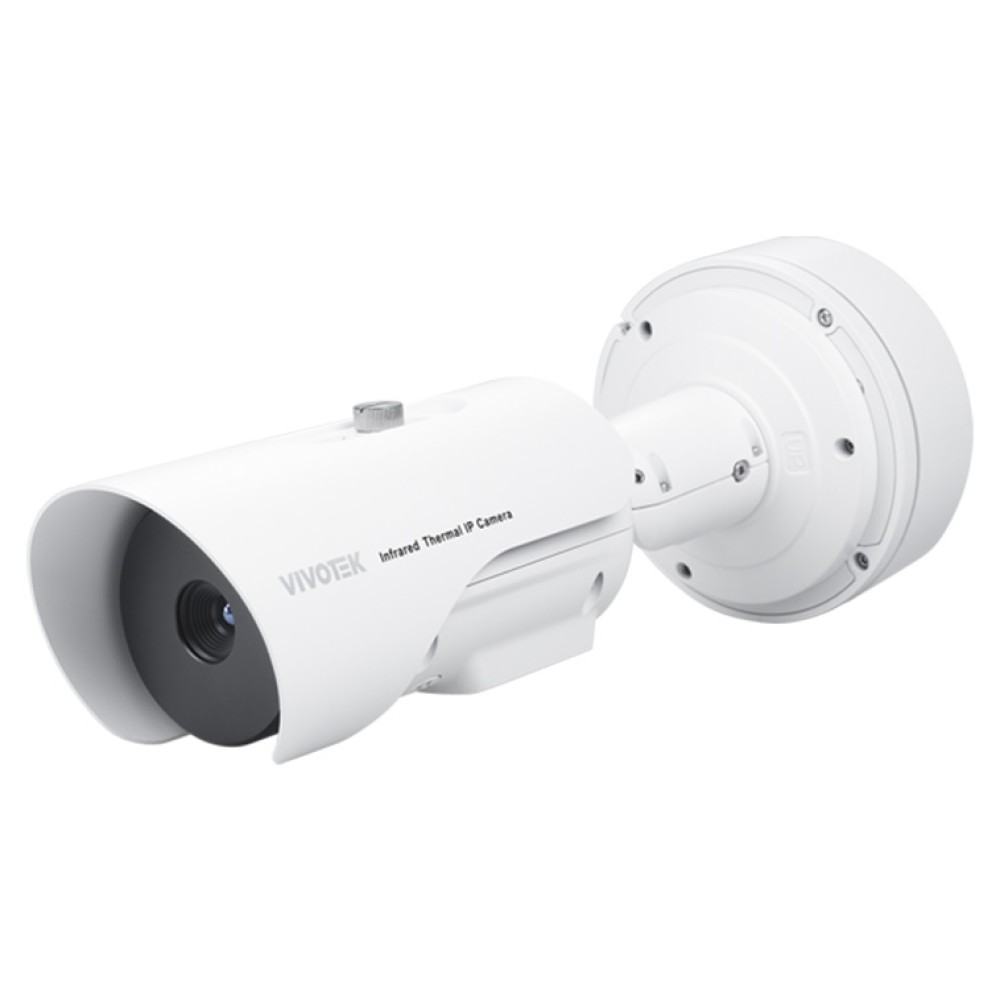

TB9332-E (9 mm)
サーマルバレット型ネットワークAIカメラ,焦点距離 9mm,F1.0
×
お気に入り登録するにはログインが必要です。
新規ユーザー登録 / ログイン
主な製品特長
- 640×512 サーマル解像度
- NETD < 40mK @ F1.0
- 映像解析 (侵入、ラインクロス)
- 人/車両によってトリガーされるオブジェクト分類
- 温度測定&アラーム
カテゴリー
シリーズ
本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。
メリット

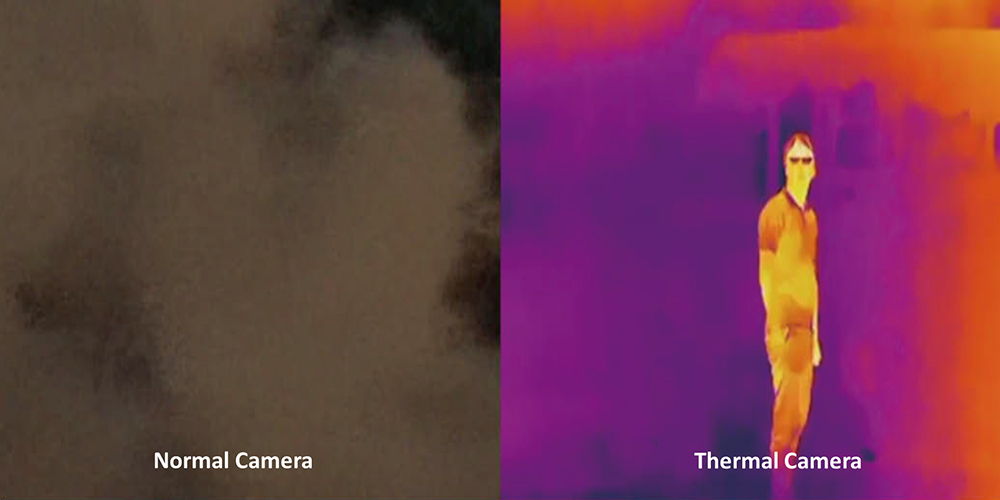

- 不可視の環境における24時間365日の監視
- 難しい環境での優れた脅威の検知に熱放射を利用するこのテクノロジーにより、完全な暗闇、まぶしいグレア、濃い影、煙、濃霧を効果的に貫通できます。ヒートシグネチャに基づくクリアな画像を取得することで、サーマルカメラは、忠実かつ信頼できる監視を提供します。このシステムによって、セキュリティ担当者は、従来のカメラと人間の目では不可能だった潜在的な脅威を特定でき、視覚的に複雑な環境で、中断のない監視が可能になります。

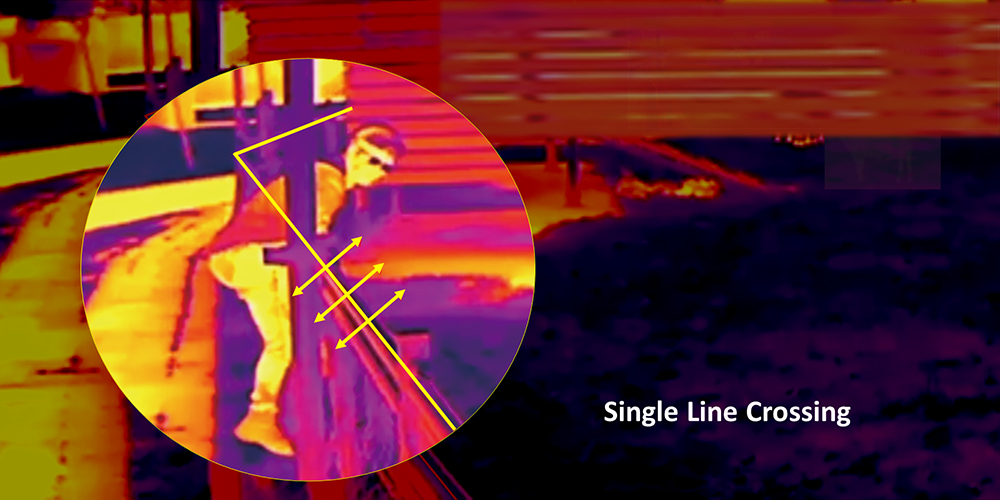

- VCA検知でセキュリティを強化
- 人間と車両を区別するオブジェクト分類機能を備える、サーマルカメラのVCAシステムでセキュリティを強化しましょう。この先進テクノロジーは、侵入、不正な横断、および不審な徘徊を正確に検知する一方、野生生物または環境上の要因によって作動する誤報を最小限に抑えて、オペレーションの効率性を大幅に高め、多種設定を通して実際の脅威への迅速な対応が可能になります。

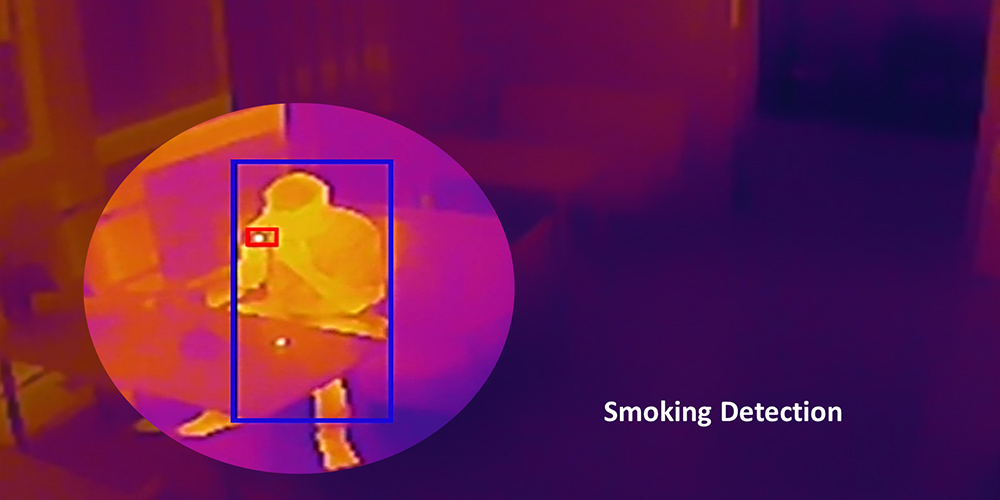

- 温度測定で資産を保護する
- サーマルカメラの包括的な保護パッケージで、重要な資産を保護し、大惨事を防ぎましょう。瞬時に警告する精密な温度監視、早期火災検知、および不正な喫煙の特定を特徴とし、さまざまな環境での潜在的脅威に対して直ちに措置を取ることができます。
| システム構成 | |
| CPU | マルチメディアSoC (システムオンチップ) |
|---|---|
| フラッシュ | 16GB |
| RAM | 1GB |
| カメラ機能 | |
| イメージセンサー | 非冷却 VOx マイクロボロメーター |
| 最大解像度 | 有効解像度：640×512 最大表示解像度：1280×1024 |
| レンズタイプ | 固定焦点 (サーマルレンズ) |
| 焦点距離 | f = 9mm |
| 絞り | F1.0 |
| アイリスタイプ | 固定焦点 |
| 画角 | 48° (水平) 38° (垂直) |
| パン/チルト/ズーム機能 | ePTZ：4倍デジタルズーム |
| ストレージ | MicroSD/SDHC/SDXCカード (256GB対応) |
| ピクセルサイズ | 12µm |
| スペクトル範囲 | 8～14µm |
| 感度 | NETD < 40mK |
| ビデオ | |
| 圧縮 | H.265、H.264 |
| 最大フレームレート | 25fps @ 1280×1024 |
| 最大ストリーム数 | 2つの同時ストリーム |
| メインストリーム | 25fps @ 1280×1024、1280×720、640×512 |
| セカンドストリーム | 25fps @ 704×576、352×240 |
| ビデオストリーミング | 調整可能な解像度、CBR/VBR、スマートエンコード |
| 画像設定 | ⼀般設定： ビデオタイトル、タイムスタンプオーバーレイ、ビデオの向き (反転、ミラー、回転) サーマル設定： ホワイトバランス、画像調整 (明るさ、コントラスト、シャープネス) プライバシーマスク スケジュールされたプロファイル設定 |
| オーディオ | |
| オーディオ能力 | 双方向オーディオ |
| 圧縮 | G.711、RAW_PCM |
| インターフェース | 外部マイク入力、 外部ライン出力 |
| ネットワーク | |
| ユーザー数 | 最大10クライアントまでライブビューが可能 |
| セキュリティ | アクセスリスト、パスワード保護、ユーザーアクセスログ、ユーザーアカウント管理 |
| プロトコル | IPv4/IPv6、HTTP、RTSP/RTP/RTCP、TCP/UDP、DHCP、DNS、PPPOE、SMTP、HTTPS、802.1x、QOS、NTP、TCP/IP、FTP、UPnP、DDNS、ICMP、IGMP |
| インターフェース | 10Base-T/100Base-TXイーサネット (RJ-45) 3P/ETL規格に準拠した標準CAT5eおよびCAT6ケーブルの利用を推奨。 |
| ONVIF | プロファイルG、S、T対応、詳細はwww.onvif.orgを参照 |
| AI映像解析 | |
| コンピューティング能力 | ハードウェア内蔵のディープラーニングアクセラレータを備えたSoC (4T) |
| アプリケーション | 温度測定アラーム (差異、しきい値、区間、上昇) 早期火災検出 (火点検出、喫煙検出) VCA (侵入、単線越え、二重線越え、徘徊、逆行、進入、退出) 人物、車両、人物または車両によるVCAアラームのトリガーをサポート。人物、車両、人物または車両の無視を伴う温度アラームのトリガーをサポート。 |
| ソリューション統合 | |
| ビデオモーション検知 | Smart モーション検知 |
| アラームおよびイベント | |
| イベントトリガー | モーション検知、I/Oアラーム、ディスクアラーム、VCAアラーム、温度アラーム |
| イベントアクション | オーディオクリップ、外部出力、電子メール、FTP、SDカードを経由したイベント通知 |
| 一般 | |
| コネクター | RJ-45ケーブルコネクター (10/100Mbpsネットワーク/PoE接続用) オーディオ入力 オーディオ出力 DC 12V 電源入力 AC 24V 電源入力 外部入力 *2 外部出力 *2 BNC RS485 |
| LEDインジケーター | システム電源および動作状態の表示 |
| 電源入力 | AC 24V、DC 12V、IEEE 802.3af PoE Class 2 |
| 消費電力 | Max.5W |
| サイズ | ø 141.8×367.4mm |
| 重さ | 2350g |
| 認証 | EMC：CE (EN 55032, Class B)、FCC (FCC Part 15 Subpart B)、UKCA (BS EN 55032 Class B) 環境：IP66 |
| 動作温度 | 稼働時温度：-40～60℃ |
| 湿度 | 90% |
| システム要件 | |
| OS | Microsoft Windows 10/8/7 Mac 10.12 (Chromeのみ) |
| ブラウザ | Chrome 58.0 以上 Internet Explorer 10/11 |
| その他のプレーヤー | VLC：1.1.11 以上 |
| 温度測定 | |
| 温度範囲 | -20～150℃ |
| 測定ルール | 点、線、ポリゴン (最大20のルール) |
| 温度アラーム | 閾値アラーム、温度差アラーム、温度上昇アラーム、セクションアラーム |
| 精度 | ±2℃/±2% |
| 付属品 | |
| パッケージ内容 | クイックインストレーションガイド、アライメントステッカー、取付ネジ一式、防水付属品パック、ジャンクションボックス、日除け |
VCA検知範囲
| VCA検知距離 (人物：1.8×0.5m) | 47m |
|---|---|
| VCA検知距離 (車両：4×1.5m) | 110m |
| 温度測定 | |
| 物体：0.2×0.2m | 30m |
| 火点検出 | |
| 物体：1×1m | 375m |
| 物体：0.2×0.2m | 75m |
| 喫煙検出 | 32m |
ジョンソンの定理 (赤外線)
| 人物 1.8×0.5m | |
| 検知 (1.5ピクセル) | 375m |
|---|---|
| 認識 (6ピクセル) | 94m |
| 識別 (12ピクセル) | 47m |
| 車両 4×1.5m | |
| 検知 (1.5ピクセル) | 1150m |
| 認識 (6ピクセル) | 288m |
| 識別 (12ピクセル) | 144m |

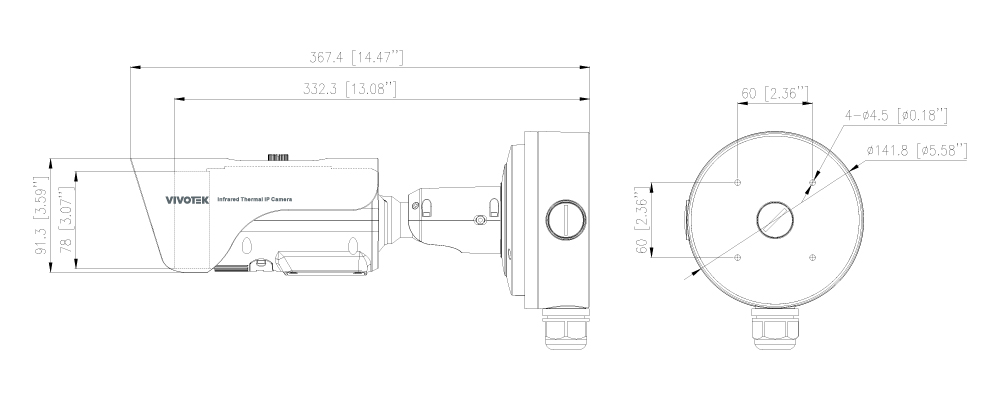

サイズ (単位 = mm)
| TB9332-E (9 mm) | サーマルバレット型ネットワークAIカメラ サーマル解像度：640×512 感度：NETD < 40mK 焦点距離：f = 9mm F1.0 |
|---|
