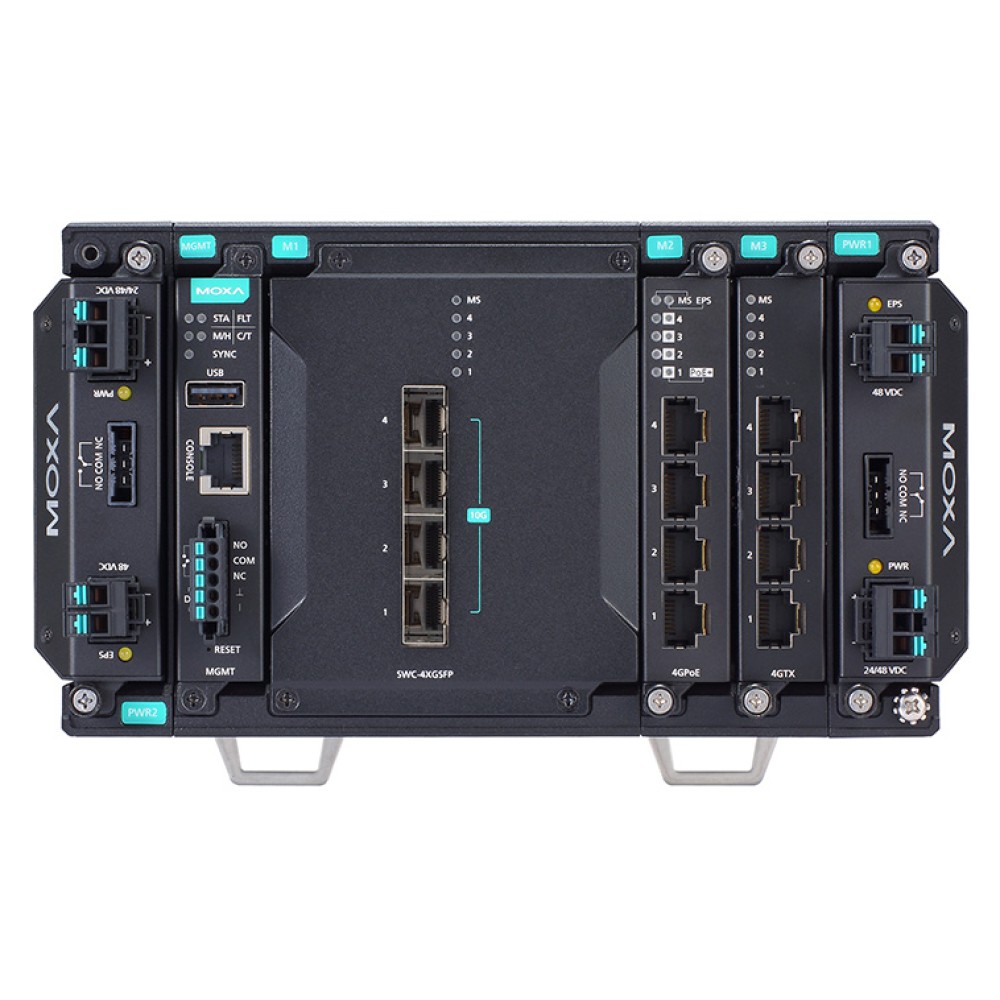

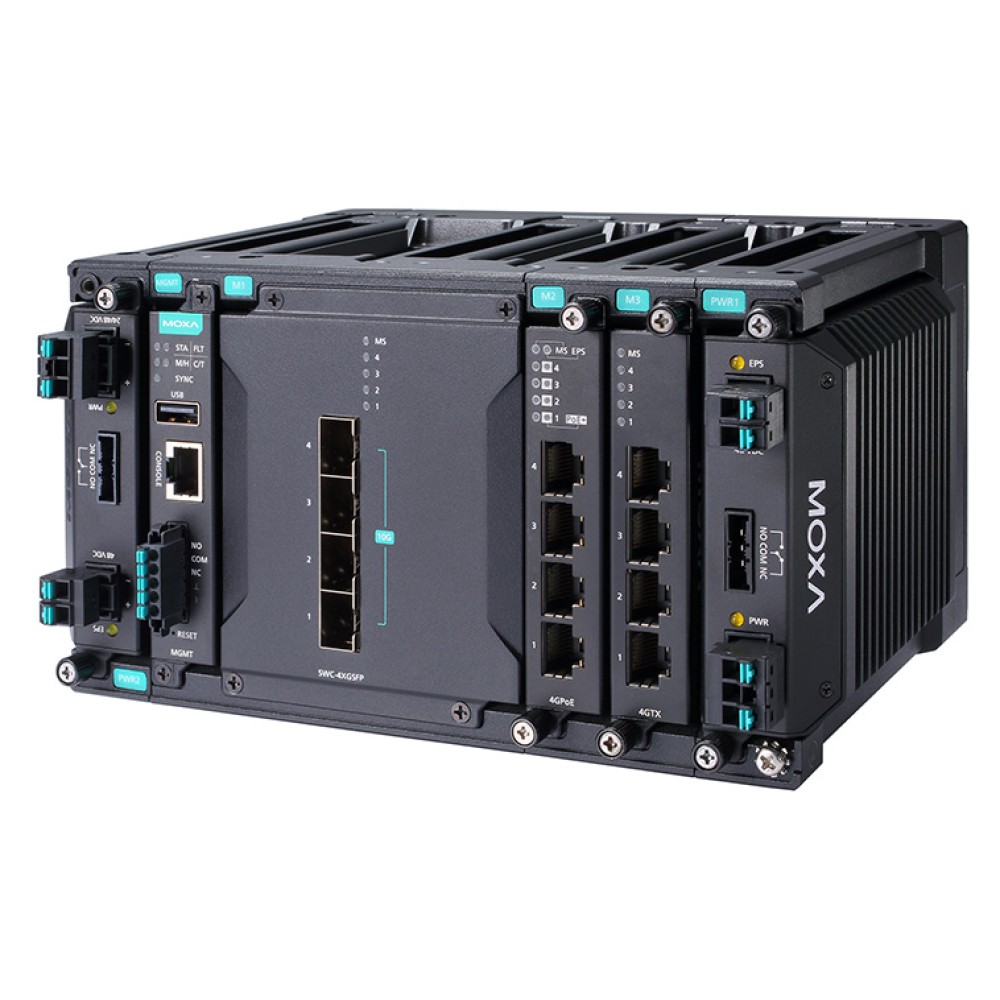

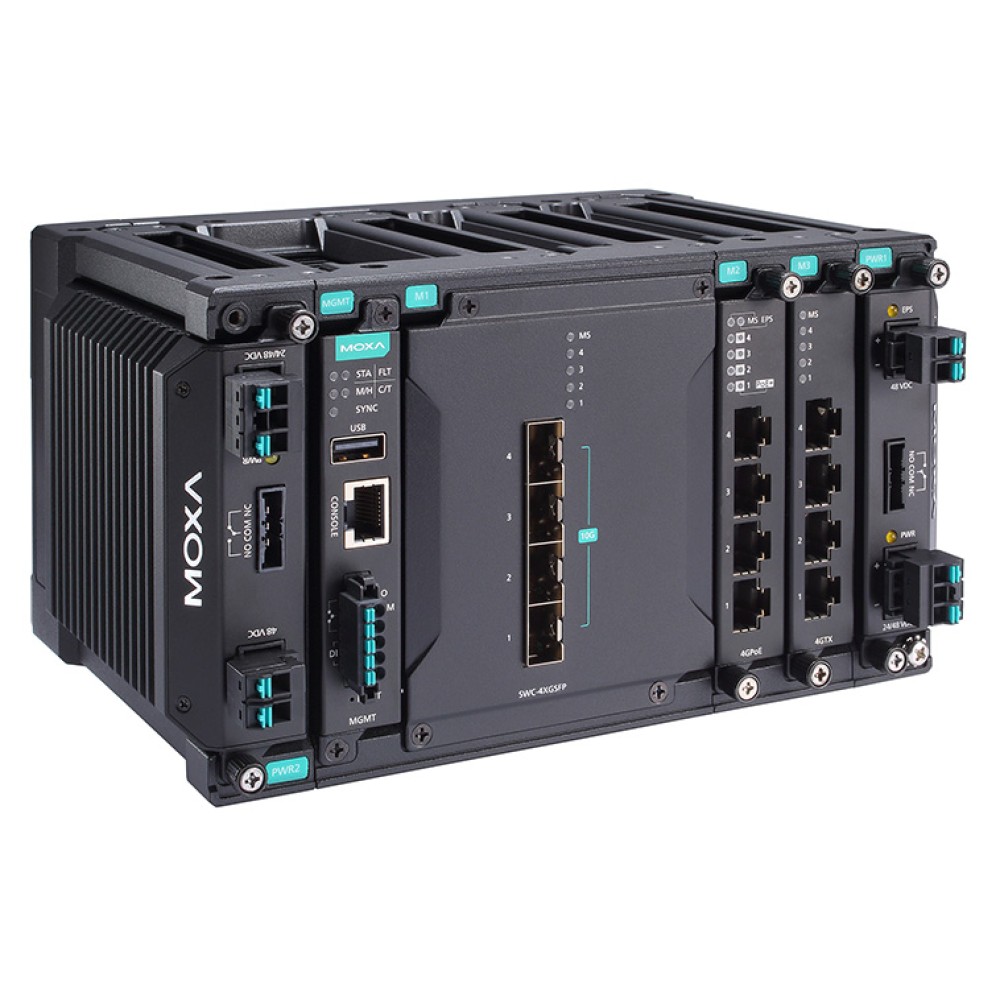

MDS-G4012-L3-4XGS-T
4XG+8Gポート レイヤー3 フルギガビットモジュール式マネージドイーサネットスイッチ
×
お気に入り登録するにはログインが必要です。
新規ユーザー登録 / ログイン
主な製品特長
- レイヤー3 ルーティングで複数のLANセグメントを相互接続
- 複数のインターフェースタイプに対応した4ポートモジュールで高い柔軟性を実現
- 最大8つのギガビットイーサネットポートまたはSFPスロットに加え、4つの組込み型10Gイーサネットポート
- ツール不要の設計で、スイッチを停止せずにモジュールの追加や交換が簡単
- 超コンパクトサイズと複数の取り付けオプションで柔軟な設置が可能
- メンテナンス作業を最小限に抑えるパッシブバックプレーン
- 過酷な環境での使用に耐える堅牢なダイキャスト設計
- HTML5ベースの直感的なWebインターフェースで、異なるプラットフォーム間でのシームレスな操作性を実現
カテゴリー
シリーズ
本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。
MDS-G4012-L3-4XGSシリーズ モジュール式スイッチは、4つの10GbEポートと8つのギガビットポート (そのうち4つは組込みポート) をサポートし、2つのインターフェースモジュール拡張スロットと2つの電源モジュールスロットを備えており、多様なアプリケーションに対応するための十分な柔軟性を確保しています。コンパクトな設計で、進化するネットワーク要件に対応するように設計されており、簡単なインストールとメンテナンスを実現します。ホットスワップ対応モジュール設計により、スイッチを停止したりネットワーク運用を中断することなく、モジュールの追加や交換が可能です。
複数のイーサネットモジュール (RJ45およびSFP) と電源ユニット (24/48VDCおよび110/220VAC/VDC) により、さらに高い柔軟性と多様な動作条件への適応性を提供し、イーサネット集約/エッジスイッチとして必要な汎用性と帯域幅を備えた適応型フルギガビットプラットフォームを実現します。コンパクトな設計で狭いスペースにも設置可能、複数の取り付け方法、工具不要のモジュール取り付けを特徴とし、高度な技術者なしで多様な環境への展開を容易にします。複数の業界認証と高耐久性筐体を備えたMDS-G4012-L3-4XGSシリーズは、変電所、鉱山現場、ITS、石油・ガスアプリケーションなど、過酷で危険な環境でも信頼性の高い動作を実現します。デュアルLVまたはHV電源モジュール対応により、高信頼性と可用性を確保する冗長性を提供し、異なるアプリケーションの電源要件にも対応可能です。
レイヤー3 ルーティング機能のサポートにより、これらのスイッチは異なるネットワーク間でのアプリケーション展開を容易にし、大規模な産業用ネットワークに最適です。さらに、HTML5ベースのユーザーフレンドリーなWebインターフェースを採用し、異なるプラットフォームやブラウザで応答性が高く滑らかなユーザー体験を提供します。
| イーサネットインターフェース | |
| プリインストールモジュール | 組込み型10ギガビットポート×4 |
|---|---|
| モジュール | オプションの4ポートFE/GEモジュール用スロット×2 |
| スロットコンビネーション | 詳細については、LM-7000Hモジュールシリーズのデータシートを参照してください。 必要な電源モジュールは、選択するLM-7000Hモジュールによって異なります。以下の電源/モジュールの組み合わせ要件を参照してください。 LM-7000H 非PoEモジュール：任意の電源モジュール LM-7000H PoEモジュール： PWR-HV-P48-A、PWR-LV-P48-Aのみ |
| 規格 | IEEE 802.3 for 10BaseT IEEE 802.3u for 100BaseT(X) and 100BaseFX IEEE 802.3ab for 1000BaseT(X) IEEE 802.3z for 1000BaseX IEEE 802.3x for flow control IEEE 802.3ad for Port Trunk with LACP IEEE 802.1Q for VLAN Tagging IEEE 802.1D-2004 for Spanning Tree Protocol IEEE 802.1w for Rapid Spanning Tree Protocol IEEE 802.1p for Class of Service IEEE 802.1X for authentication |
| イーサネットソフトウェア機能 | |
| マネージメント | IPv4 ARP Flow control Back Pressure Flow Control DHCP Relay Agent (Option 82) Fiber check RARP LLDP Linkup Delay Port Mirroring (SPAN, RSPAN) SMTP SNMP Trap SNMP Inform SNMPv1/v2c/v3 RMON TFTP SFTP HTTP HTTPS Telnet Syslog Private MIB |
| フィルター | GMRP GVRP GARP 802.1Q VLAN IGMP Snooping v1/v2/v3 IGMP Querier |
| 冗長化プロトコル | STP RSTP Turbo Ring v2 Turbo Chain Ring Coupling Dual-Homing Link Aggregation Network Loop Protection MRP MSTP |
| ルーティング冗長化 | VRRP |
| セキュリティ | Broadcast storm protection DHCP Snooping Dynamic ARP Inspection IP Source Guard Rate Limit Trust access control Static Port Lock MAC Sticky HTTPS/SSL SSH RADIUS TACACS+ Login and Password Policy Secure Boot MAC Authentication Bypass Access control list |
| 時間管理 | SNTP IEEE 1588v2 PTP (hardware-based) Supported power profiles: IEEE 1588 Default 2008, IEC 61850-9-3-2016, IEEE C37.238-2017 NTP Server/Client NTP Authentication |
| プロトコル | IPv4 Syslog TCP/IP UDP ICMP ARP RARP TFTP DNS NTP Client 802.1X QoS HTTPS HTTP Telnet SMTP SNMPv1/v2c/v3 RMON |
| 産業用プロトコル | EtherNet/IP Modbus TCP |
| ユニキャストルーティング | OSPF Static Route |
| MIB | P-BRIDGE MIB Q-BRIDGE MIB IEEE8021-SPANNING-TREE-MIB IEEE8021-PAE-MIB IEEE8023-LAG-MIB LLDP-EXT-DOT1-MIB LLDP-EXT-DOT3-MIB SNMPv2-MIB RMON MIB Groups 1, 2, 3, 9 |
| 変電所 | MMS 1588 PTP Power Profile IEC 61850-9-3 1588 PTP Power Profile C37.238-2017 |
| スイッチプロパティ | |
| MACテーブルサイズ | 16K |
| 最大 VLAN数 | 256 |
| VLAN ID範囲 | VID 1～4094 |
| IGMPグループ | 1024 |
| ジャンボフレームサイズ | 9.216KB |
| プライオリティキュー | 8 |
| パケットバッファサイズ | 12Mbits |
| LEDインターフェース | |
| LEDインジケーター | PWR、EPS、STATE、SYNC、FAULT、MSTR/HEAD、CPLR/TAIL |
| シリアルインターフェース | |
| コンソールポート | RS-232 (RJ45) |
| USBインターフェース | |
| USBコネクター | USB Type A |
| 入力/出力インターフェース | |
| デジタル入力チャネル | 1 (MGMTモジュール上) |
| デジタル入力 | +13～+30V (state 1) -30～+1V (state 0) 最大入力電流：8mA |
| アラーム接点チャネル | 3 (MGMT、PWR1、PWR2モジュール上) リレー出力 (定格電流：2A @ 30VDC) |
| ボタン | リセットボタン |
| 電源パラメーター | |
| 入力電圧 | PWR-HV-P48-A搭載時： 110/220VDC、110VAC、60HZ、220VAC、50Hz、PoE：48VDC PWR-LV-P48-A搭載時： 24/48VDC、PoE：48VDC PWR-HV-NP搭載時： 110/220VDC、110VAC、60HZ、220VAC、50Hz PWR-LV-NP搭載時： 24/48VDC |
| 動作電圧 | PWR-HV-P48-A搭載時： 88～300VDC、90～264VAC、47～63Hz、PoE：46～57VDC PWR-LV-P48-A搭載時： 18～72VDC、PoE：46～57VDC PWR-HV-NP搭載時： 88～300VDC、90～264VAC、47～63Hz PWR-LV-NP搭載時： 18～72VDC |
| 入力電流 | PWR-HV-P48-A/PWR-HV-NP搭載時： 最大 0.38A @ 110VDC 最大 0.20A @ 220VDC 最大 0.75A @ 110VAC 最大 0.48A @ 220VAC PWR-LV-P48-A/PWR-LV-NP搭載時： 最大 1.90A @ 24VDC 最大 0.95A @ 48VDC EPS (PoEモデルのみ)： 最大 8.2A @ 48VDC 最大数のモジュールが搭載された状態でのデバイスの入力電流定格 |
| 消費電力 (最大) | PWR-HV-P48-A/PWR-HV-NP搭載時： 最大 41.8W @ 110VDC 最大 44.2W @ 220VDC 最大 46.6W @ 110VAC 最大 46.5W @ 220VAC PWR-LV-P48-A/PWR-LV-NP搭載時： 最大 45.8W @ 24VDC 最大 45.8W @ 48VDC 最大数のモジュールが搭載された状態でのデバイスの消費電力定格 |
| 過負荷電流保護 | 対応 |
| 逆極性保護 | 対応 |
| ポートあたりの最大PoE出力 | 36W |
| 合計PoE電力予算 | 最大 360W (1つの電源供給装置使用時) PoEシステムにおける48VDC入力時の総PD消費電力 最大 360W (1つの電源供給装置使用時) PoEシステムにおける53〜57VDC入力時の総PD消費電力 最大 720W (2つの電源供給装置使用時) PoEシステムにおける48VDC入力時の総PD消費電力 最大 720W (2つの電源供給装置使用時) PoEシステムにおける53〜57VDC入力時の総PD消費電力 |
| 筐体特性 | |
| IP等級 | IP40 |
| サイズ | 197×115×163.25mm PWR-HV-P48-A/PWR-LV-P48-A電源モジュール2基搭載時：212×115×163.25mm |
| 重さ | 3,030g |
| 取り付け方法 | DINレールマウント ウォールマウント (オプションキット) ラックマウント (オプションキット) |
| 環境 | |
| 動作温度 | -40～75℃ |
| 保管温度 (パッケージ含む) | -40～85℃ |
| 相対湿度 | 5～95% (結露なきこと) |
| 規格と認証 | |
| EMC | EN 55032/35 EN 61000-6-2/-6-4 |
| EMI | CISPR 32, FCC Part 15B Class A |
| EMS | IEC 61000-4-2 ESD: Contact: 8 kV; Air: 15 kV IEC 61000-4-3 RS: 80 MHz to 1 GHz: 20 V/m IEC 61000-4-4 EFT: Power: 4 kV; Signal: 4 kV IEC 61000-4-5 Surge: Power: 4 kV; Signal: 4 kV IEC 61000-4-6 CS: 10 V IEC 61000-4-8 PFMF IEC 61000-4-11 Voltage Dips & Interruptions |
| 安全 | EN IEC 62368-1 IEC 62368-1 UL 62368-1 IEC 60950-1 EN 61010-2-201 UL 61010-2-201 |
| 鉄道 | EN 50121-4 |
| 交通管制 | NEMA TS2 |
| 衝撃 | IEC 60068-2-27 |
| 落下 | IEC 60068-2-31 |
| 振動 | IEC 60068-2-6 |
| 変電所 | IEC 61850-3 IEEE 1613 |
| MTBF | |
| 時間 | 794,532時間 |
| 規格 | Telcordia SR332 |
| 保証 | |
| 保証期間 | 5年 |
| 詳細 | Moxa社 製品保証方針 |

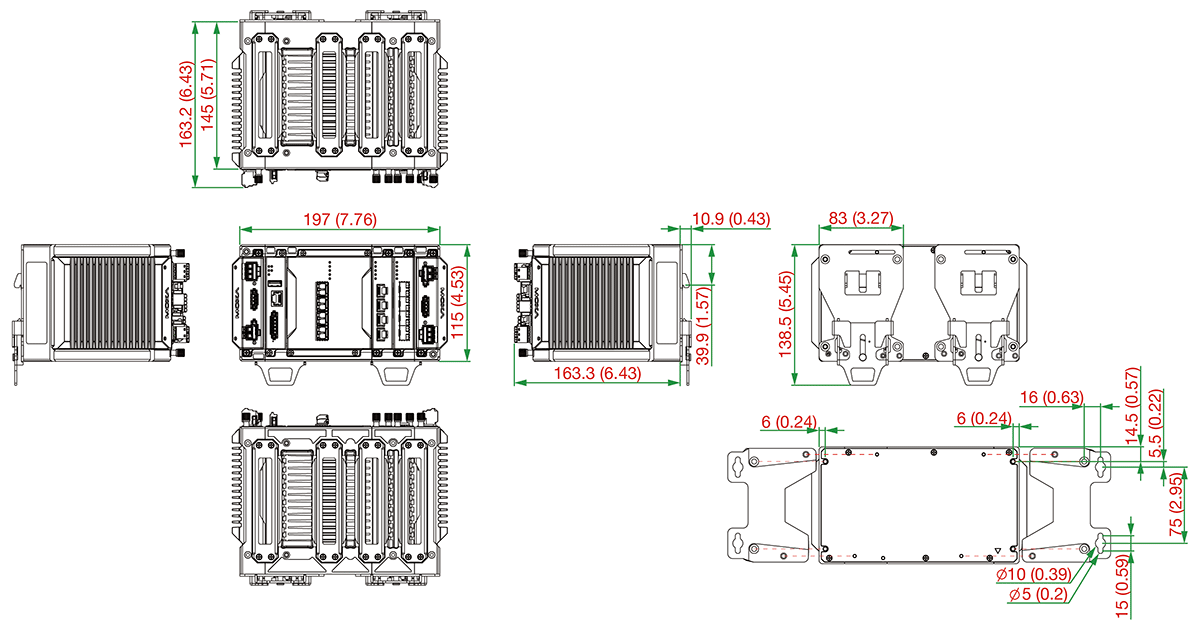

サイズ (単位 = mm)
| MDS-G4012-L3-4XGS-T | レイヤー：3 ポート数：12 10GbE SFP+スロット：4 100/1000BaseSFPスロット：最大8 10/100/1000BaseT(X)ポート RJ45コネクター：最大8 10/100BaseT(X)ポート RJ45コネクター：最大8 動作温度：-40～75℃ |
|---|
アクセサリー (別売り)
| LM-7000H モジュールシリーズ | |
| LM-7000H-4GTX | ギガビットイーサネットモジュール 10/100/1000BaseT(X)ポート×4 |
|---|---|
| LM-7000H-4GPoE | ギガビットイーサネットモジュール 10/100/1000BaseT(X) IEEE 802.3af/at PoE+ポート×4 |
| LM-7000H-4GSFP | ギガビットイーサネットモジュール 100/1000BaseSFPスロット×4 |
| LM-7000H-4TX | ファストイーサネットモジュール 10/100BaseT(X)ポート×4 |
| LM-7000H-4PoE | ファストイーサネットモジュール 10/100BaseT(X) IEEE 802.3af/at PoE+ポート×4 |
| 電源モジュール | |
| PWR-LV-P48-A | 電源モジュール (24/48VDC) システム電源、リレイ、PoE電源入力、高性能ヒートシンク付き |
| PWR-HV-P48-A | 電源モジュール (110/220VAC/VDC) システム電源、リレイ、PoE電源入力、高性能ヒートシンク付き |
| PWR-LV-NP | 電源モジュール (24/48VDC) システム電源入力、リレイ付き |
| PWR-HV-NP | 電源モジュール (110/220VAC/VDC) システム電源入力、リレイ付き |
| ウォールマウントキット | |
| WK-112-01 | ウォールマウントキット プレート×2 ネジ×8 |
| ラックマウントキット | |
| RK-3U-02 | MDS-G4000およびMDS-G4000-4XGSシリーズ用 ラックマウントキット L型プレート×4 |
| SFPモジュール | |
| SFPモジュールシリーズ | MoxaイーサネットSFPトランシーバー製品互換性 (PDFファイル) をご参照下さい |
| 電源 | |
| HDR-60-24 | 60W/2.5A DINレール 24VDC電源 入力電圧：ユニバーサル 85～264VACまたは120～370VDC 動作温度：-30～70℃ |
| NDR-120-24 | 120W/5.0A DINレール 24VDC電源 入力電圧：ユニバーサル 90～264VACまたは127～370VDC 動作温度：-20～70℃ |
| NDR-120-48 | 120W/2.5A DINレール 48VDC電源 入力電圧：ユニバーサル 90～264VACまたは127～370VDC 動作温度：-20～70℃ |
| NDR-240-48 | 240W/5.0A DINレール 48VDC電源 入力電圧：ユニバーサル 90～264VACまたは127～370VDC 動作温度：-20～70℃ |
| ケーブル | |
| CN20070 | RJ45(10ピン) - DB9(M)ケーブル |
| ストレージキット | |
| ABC-02-USB | マネージドイーサネットスイッチおよびルーター用の設定バックアップおよびリストアツール ファームウェアアップグレード ログファイルストレージツール 動作温度：0～60℃ |
| ABC-02-USB-T | マネージドイーサネットスイッチおよびルーター用の設定バックアップおよびリストアツール ファームウェアアップグレード ログファイルストレージツール 動作温度：-40～75℃ |
| ソフトウェア | |
| MXview-50 | 産業用ネットワーク管理ソフトウェア 50ノードのライセンス (IPアドレス別) |
| MXview-100 | 産業用ネットワーク管理ソフトウェア 100ノードのライセンス (IPアドレス別) |
| MXview-250 | 産業用ネットワーク管理ソフトウェア 250ノードのライセンス (IPアドレス別) |
| MXview-500 | 産業用ネットワーク管理ソフトウェア 500ノードのライセンス (IPアドレス別) |
| MXview-1000 | 産業用ネットワーク管理ソフトウェア 1000ノードのライセンス (IPアドレス別) |
| MXview-2000 | 産業用ネットワーク管理ソフトウェア 2000ノードのライセンス (IPアドレス別) |
| MXview Upgrade-50 | 産業用ネットワーク管理ソフトウェア 50ノードのライセンス拡張 (IPアドレス別) |
MDS-G4012-L3-4XGSシリーズ 製品一覧
| MDS-G4012-L3-4XGS-T | 4XG+8Gポート レイヤー3 フルギガビットモジュール式マネージドイーサネットスイッチ |
