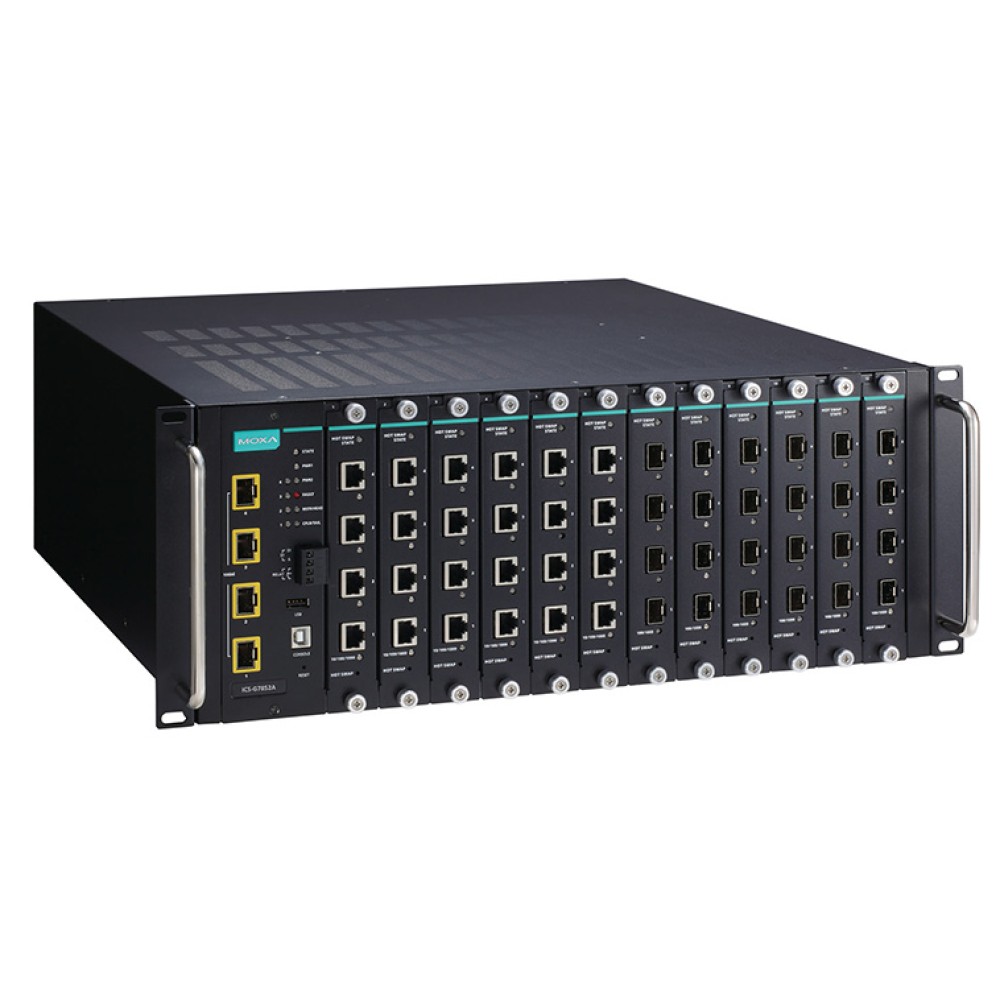

ICS-G7852A-4XG-HV-HV
48G+4ポート 10GbE レイヤー3 フルギガビットモジュール式マネージドイーサネットスイッチ
×
お気に入り登録するにはログインが必要です。
新規ユーザー登録 / ログイン
主な製品特長
- 最大48のギガビットイーサネットポート+4つの10ギガビットイーサネットポート
- 最大52の光ファイバー接続 (SFPスロット)
- 最大48のPoE+ポート (外部電源供給時、IM-G7000A-4PoEモジュールが必要)
- ファンレス、-10～60℃の動作温度範囲
- モジュール式設計により、最大級の柔軟性と将来の拡張性を実現
- ホットスワップ対応のインターフェースと電源モジュールで連続運転可能
- Turbo RingとTurbo Chain (回復時間 < 20ms @ 250スイッチ)※、およびネットワーク冗長化のためのSTP/RSTP/MSTP
- 隔離された冗長電源入力とユニバーサル110/220VAC電源範囲
- MXstudioをサポートし、簡単で視覚的な産業用ネットワーク管理を実現
- V-ON™ により、ミリ秒レベルのマルチキャストデータおよびビデオネットワークの回復を保証
ポートのリンク速度が1ギガビット以上の場合、回復時間は< 50ms未満です。
カテゴリー
シリーズ
本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。
プロセスオートメーションと輸送オートメーションアプリケーションは、データ、音声、動画を統合するため、高い性能と信頼性が求められます。ICS-G7852Aシリーズ フルギガビットバックボーンスイッチのモジュール式設計はネットワーク計画を容易にし、最大48のギガビットイーサネットポートと4つの10ギガビットイーサネットポートをインストール可能により、より高い柔軟性を実現します。
ICS-G7852Aはフルギガビット対応により、帯域幅が拡大され、ネットワーク上で大容量の動画、音声、データを高速に転送する高いパフォーマンスを実現します。ファンレス設計のスイッチは、Turbo Ring、Turbo Chain、およびRSTP/STP冗長化技術に対応し、システムの信頼性とネットワークバックボーンの可用性を向上させるための隔離型冗長電源を標準装備しています。
追加機能とメリット
- レイヤー3 スイッチング機能により、ネットワーク間でのデータと情報の転送を実現 (ICS-G7800Aシリーズ)
- 高度なPoE管理機能：PoE出力設定、PD故障検出、PoEスケジュール設定、PoE診断 (IM-G7000A-4PoEモジュール搭載時)
- 主要な管理機能を迅速に設定可能なコマンドラインインターフェース (CLI)
- Q-in-Q タグ付けによる高度なVLAN機能をサポート
- DHCP Option 82による異なるポリシーに基づくIPアドレス割り当て
- デバイス管理と監視のためのEtherNet/IPおよびModbus TCPプロトコル対応
- PROFINETプロトコル対応で透過なデータ伝送を実現
- センサーやアラームをIPネットワークに統合するためのデジタル入力
- 冗長構成のデュアルAC電源入力
- IGMPスヌーピングおよびGMRPによるマルチキャストトラフィックのフィルタリング
- IEEE 802.1Q VLANとGVRPプロトコルにより、ネットワーク計画を簡素化
- QoS (IEEE 802.1p/1QおよびTOS/DiffServ) による決定性の向上
- ポートトランキングによる帯域幅の最適化
- TACACS+、SNMPv3、IEEE 802.1X、HTTPS、SSHにより、ネットワークセキュリティを強化
- アクセス制御リスト (ACL) により、ネットワーク管理の柔軟性とセキュリティが向上
- SNMPv1/v2c/v3で異なるレベルのネットワーク管理をサポート
- RMONによるプロアクティブで効率的なネットワーク監視
- 帯域幅管理により、予期しないネットワーク状態を防止
- MACアドレスに基づく不正アクセス防止のためのポートロック機能
- オンラインデバッグ用のポートミラーリング
- 例外発生時のメール通知とリレー出力による自動アラート
| 入力/出力インターフェース | |
| アラーム接点チャネル | リレー出力 (定格電流：2A @ 30VDC) |
|---|---|
| デジタル入力 | +13～+30V (state 1) -30～+1V (state 0) 最大入力電流：8mA |
| イーサネットインターフェース | |
| 10GbE SFP+スロット | 4 |
| スロットコンビネーション | 4ポートインターフェースモジュール用スロット 12基 (10/100/1000BaseT(X)、またはPoE+ 10/100/1000BaseT(X)、または100/1000BaseSFPスロット) ギガビットイーサネットモジュールについては、IM-G7000Aのデータシートを参照してください。 |
| 規格 | IEEE 802.1D-2004 for Spanning Tree Protocol IEEE 802.1p for Class of Service IEEE 802.1Q for VLAN Tagging IEEE 802.1s for Multiple Spanning Tree Protocol IEEE 802.1w for Rapid Spanning Tree Protocol IEEE 802.1X for authentication IEEE 802.3 for 10BaseT IEEE 802.3ab for 1000BaseT(X) IEEE 802.3ad for Port Trunk with LACP IEEE 802.3u for 100BaseT(X) and 100BaseFX IEEE 802.3x for flow control IEEE 802.3z for 1000BaseSX/LX/LHX/ZX IEEE 802.3af/at for PoE/PoE+ output IEEE 802.3ae for 10 Gigabit Ethernet |
| イーサネットソフトウェア機能 | |
| マネージメント | ARP Back Pressure Flow Control BOOTP DDM DHCP Option 66/67/82 DHCP Server/Client Flow control IPv4 LLDP Port Mirror RARP RMON SCP SMTP SNMP Inform SNMPv1/v2c/v3 Syslog Telnet TFTP |
| フィルター | 802.1Q BPDU Filter BPDU Guard GMRP GVRP IGMP v1/v2/v3 QinQ VLAN |
| マルチキャストルーティング | DVMRP PIM-DM PIM-SM PIM-SSM |
| 冗長化プロトコル | Link Aggregation MRP MSTP RSTP Turbo Chain Turbo Ring v1/v2 V-ON |
| ルーティング冗長化 | VRRP |
| セキュリティ | Access control list Broadcast storm protection HTTPS/SSL MAB authentication Sticky MAC NTP authentication Port Lock RADIUS SSH TACACS+ |
| 時間管理 | NTP Server/Client SNTP |
| ユニキャストルーティング | OSPF RIPV1/V2 Static Route |
| 産業用プロトコル | EtherNet/IP Modbus TCP |
| MIB | Bridge MIB Ethernet-like MIB MIB-II P-BRIDGE MIB Q-BRIDGE MIB RMON MIB Groups 1, 2, 3, 9 RSTP MIB |
| スイッチプロパティ | |
| DRAM | 128MB |
| Flash | 16MB |
| IGMPグループ | 4096 |
| ジャンボフレームサイズ | 9.6KB |
| MACテーブルサイズ | 16K |
| 最大 VLAN数 | 256 |
| パケットバッファサイズ | 12Mbits |
| VLAN ID範囲 | VID 1～4094 |
| プライオリティキュー | 8 |
| USBインターフェース | |
| ストレージポート | USB Type A |
| シリアルインターフェース | |
| コンソールポート | USBシリアルコンソール (Type Bコネクター) |
| 電源パラメーター | |
| 入力電圧 | 110～220VAC 冗長デュアル入力 |
| 動作電圧 | 85～264VAC |
| 入力電流 | 1.31/0.83A @ 110/220VAC 最大数のモジュールが搭載された状態でのデバイスの入力電流定格 |
| 消費電力 (最大) | 120.38/138.34W @ 110/220VAC 最大数のモジュールが搭載された状態でのデバイスの消費電力定格 |
| 合計PoE電力予算 | IM-G7000A-4PoEモジュール搭載時：最大 1,440W @ 48VDC |
| 過負荷電流保護 | 対応 |
| 逆極性保護 | 対応 |
| 筐体特性 | |
| IP等級 | IP30 |
| サイズ | 440×176×523.8mm |
| 重さ | 12,900g |
| 取り付け方法 | ラックマウント |
| 環境 | |
| 動作温度 | -10～60℃ |
| 保管温度 (パッケージ含む) | -40～85℃ |
| 相対湿度 | 5～95% (結露なきこと) |
| 規格と認証 | |
| 安全 | EN 61010-2-201 UL 61010-2-201 |
| EMC | EN 55032/35 |
| EMI | CISPR 32, FCC Part 15B Class A |
| EMS | IEC 61000-4-2 ESD: Contact: 6 kV; Air: 8 kV IEC 61000-4-3 RS: 80 MHz to 1 GHz: 20 V/m IEC 61000-4-4 EFT: Power: 4 kV; Signal: 2 kV IEC 61000-4-5 Surge: Power: 2 kV; Signal: 1 kV IEC 61000-4-6 CS: 10 V IEC 61000-4-8 PFMF |
| 鉄道 | EN 50121-4 |
| 落下 | IEC 60068-2-32 |
| 衝撃 | IEC 60068-2-27 |
| 振動 | IEC 60068-2-6 |
| MTBF | |
| 時間 | 274,488時間 |
| 規格 | Telcordia (Bellcore), GB |
| 保証 | |
| 保証期間 | 5年 |
| 詳細 | Moxa社 製品保証方針 |

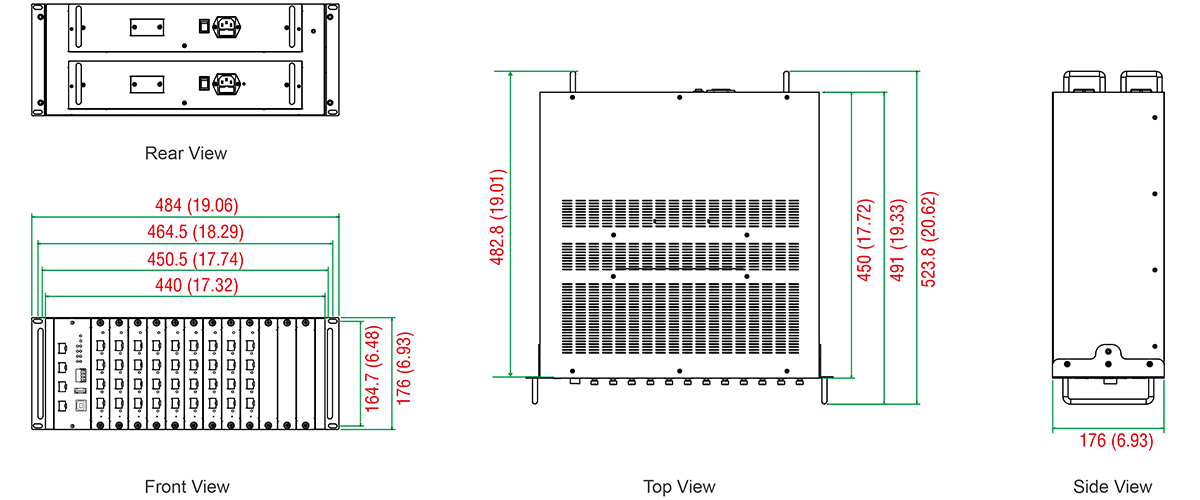

サイズ (単位 = mm)
| ICS-G7852A-4XG-HV-HV | レイヤー：3 10GbE SFP+スロット：4 100/1000BaseSFPスロット：最大48 10/100/1000BaseT(X)ポート RJ45コネクター：最大48 動作温度：-10～60℃ |
|---|
アクセサリー (別売り)
| IM-G7000A モジュールシリーズ | |
| IM-G7000A-4GSFP | ギガビットイーサネットインターフェースモジュール 100/1000BaseSFPスロット×4 動作温度：-10～60℃ |
|---|---|
| IM-G7000A-4GTX | ギガビットイーサネットインターフェースモジュール 10/100/1000BaseT(X)ポート×4 動作温度：-10～60℃ |
| IM-G7000A-4PoE | ギガビットイーサネットPoE+インターフェースモジュール 10/100/1000BaseT(X)ポート×4 動作温度：-10～60℃ |
| 電源 | |
| PWR-G7000A-AC | ICS-G7748A/G7750A/G7752A/G7848A/G7850A/G7852Aシリーズ用 電源モジュール (85～264VAC) 動作温度：-10～60℃ |
| SFPモジュール | |
| SFPモジュールシリーズ | MoxaイーサネットSFPトランシーバー製品互換性 (PDFファイル) をご参照下さい |
| 電源コード | |
| PWC-C13EU-3B-183 | 欧州連合 (EU) プラグ付き電源コード 1.83m |
| PWC-C7EU-2B-183 | 欧州連合 (EU) プラグ付き電源コード 2.5A/250V 1.83m |
| PWC-C7AU-2B-183 | オーストラリア (AU) プラグ付き電源コード 2.5A/250V 1.83m |
| PWC-C7US-2B-183 | 米国 (US) プラグ付き電源コード 10A/125V 1.83m |
| PWC-C13US-3B-183 | 米国 (US) プラグ付き電源コード 1.83m |
| PWC-C13CN-3B-183 | 中国 (CN) プラグ付き電源コード 1.83m |
| PWC-C13UK-3B-183 | 英国 (UK) プラグ付き電源コード 1.83m |
| PWC-C7UK-2B-183 | 英国 (UK) プラグ付き電源コード 2.5A/250V 1.83m |
| PWC-C13AU-3B-183 | オーストラリア (AU) プラグ付き電源コード 1.83m |
| ソフトウェア | |
| MXview-50 | 産業用ネットワーク管理ソフトウェア 50ノードのライセンス (IPアドレス別) |
| MXview-100 | 産業用ネットワーク管理ソフトウェア 100ノードのライセンス (IPアドレス別) |
| MXview-250 | 産業用ネットワーク管理ソフトウェア 250ノードのライセンス (IPアドレス別) |
| MXview-500 | 産業用ネットワーク管理ソフトウェア 500ノードのライセンス (IPアドレス別) |
| MXview-1000 | 産業用ネットワーク管理ソフトウェア 1000ノードのライセンス (IPアドレス別) |
| MXview-2000 | 産業用ネットワーク管理ソフトウェア 2000ノードのライセンス (IPアドレス別) |
| MXview Upgrade-50 | 産業用ネットワーク管理ソフトウェア 50ノードのライセンス拡張 (IPアドレス別) |
| ストレージキット | |
| ABC-02-USB | マネージドイーサネットスイッチおよびルーター用の設定バックアップおよびリストアツール ファームウェアアップグレード ログファイルストレージツール 動作温度：0～60℃ |
| ABC-02-USB-T | マネージドイーサネットスイッチおよびルーター用の設定バックアップおよびリストアツール ファームウェアアップグレード ログファイルストレージツール 動作温度：-40～75℃ |
ICS-G7852Aシリーズ 製品一覧
| ICS-G7852A-4XG-HV-HV | 48G+4ポート 10GbE レイヤー3 フルギガビットモジュール式マネージドイーサネットスイッチ |
