Nuvo-2615RL-H NEW
Intel Elkhart Lake Atom x6425E 鉄道コンピューター、 EN50155/EN45545準拠、M12 PoE+×4、110V DC入力、SuperCAP UPS内蔵
お気に入り登録するにはログインが必要です。
新規ユーザー登録 / ログイン
主な製品特長
- EN 50155必須テストとEN 45545-2に準拠
- -40℃～70℃対応の堅牢なファンレス動作、EN 50155クラスOT4に準拠
- 43V～160Vの広範囲DC入力、1500V DC絶縁
- Intel® Elkhart Lake Atom® x6425Eクアッドコア2.0GHz/3.0GHz 12Wプロセッサー
- M12 X-codedコネクタを通じたPoE+ポート×4
- 停電対策にSuperCAP UPSを内蔵 > 30秒 (Nuvo-2615RLのみ)
- フロントアクセス可能な2.5インチ 15mm HDDトレイ×1、M.2 2280 SATA SSD×1
- フルサイズmPCIeソケット×2とM.2 3042/3052 Bキー×1
本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。
Nuvo-2615RL-HはEN50155とEN45545に準拠した、ファンレスのIntel® Atom®ベース鉄道コンピューターです。NVR (ネットワークビデオレコーダー) やビデオ分析など、ビデオベースの列車アプリケーションに適しています。
Nuvo-2615RL-Hは専用の放熱設計を行い、EN50155 OT4クラス (-40℃～70℃) でファンレス動作を実現し、最高のCPU性能と最大50WのPoE+供給に対応します。電圧変動や停電による中断など、過酷な鉄道環境を克服するため、Nuvo-2615RL-Hは絶縁された広範な43V～160V DC入力設計を施し、SuperCAP UPSを内蔵して、電源が供給されずとも30秒間以上、動作を継続できます。停電時間が持続期間を超えた場合、SuperCAPのエネルギーが切れる前に内蔵のマイクロコントローラー (MCU) がソフトウェアによるシャットダウンをトリガーし、ハードウェアやデータを保護し、メンテナンス費用を最小限に抑えます。
Intel® Elkhart Lake Atom® x6425EクアッドコアCPUで駆動されるNuvo-2615RL-Hは、Intelの旧世代AtomやApollo Lakeと比較し、1.8倍のCPU性能を発揮します。Nuvo-2615RL-HはPoE+ GbEポート×4を搭載し、IPカメラを接続できるよう、合計で最大50Wの電力に対応します。システムストレージ用の内蔵M.2 2280 SATA SSD以外にも、Nuvo-2615RL-Hはフロントアクセス型の2.5インチ HDDトレイを1台備えており、最大15mmの高さと5TBの容量を持つ2.5インチ SATA HDD/SSDを格納できます。内部拡張用に、Wi-Fi、GNSS、CANモジュールを接続できる2つのmini-PCIeソケットが提供されます。4G/5Gモバイルブロードバンドモジュール用に、M.2 3042/3052 Bキーソケットも用意されています。
Intel Atom®クアッドコアx6425E、-40℃～70℃のファンレス動作、M12 PoE+接続機能、最大5TBのデータストレージ容量、2500ワット秒のSuperCAP UPS、43V～160Vの広範囲DC入力、EN50155とEN45545準拠を統合したNuvo-2615RL-Hは、ビジョンベースの鉄道アプリケーションに理想的な堅牢性輸送コンピューターです。
| システムコア | |
| プロセッサー | Intel® Elkhart Lake Atom® x6425E クアッドコア 2.0GHz/3.0GHz 12Wプロセッサー |
|---|---|
| グラフィック | Integrated Intel® UHD Graphics |
| メモリ | 最大32 GB DDR4-3200 SDRAM (SODIMMソケット×1) |
| TPM | fTPM 2.0をサポート |
| パネルI/Oインターフェース | |
| イーサネットポート | Intel®I210によるギガビットイーサネットポート×4 (M12 x-codedコネクター経由) |
| PoE機能 | IEEE 802.3at PoE+ PSEに準拠し、単一のPoE+ポートで最大25.5Wを出力可能。PoE+の総電力供給量：50W |
| ビデオポート | VGA および DVI デュアルディスプレイ出力 (DVI-Iコネクター経由) |
| USB 3.1 | USB 3.1 gen1ポート×1、スクリューロック付き |
| USB 2.0 | USB 2.0ポート×2、スクリューロック付き |
| シリアルポート | 15 kV ESD保護機能付き絶縁型RS-485ポート×1 (COM1) 3線式RS-232Cポート×3 (COM2/3/4) または RS-422/485×1 (COM2) |
| オーディオ | 3.5 mmジャック (マイク入力 および スピーカー出力用) ×1 |
| 絶縁DIO | 4チャネル絶縁DI および 4チャネル絶縁DO |
| 拡張バス | |
| Mini-PCIe |
フルサイズmini PCI Expressソケット (PCIe および USB 2.0信号搭載) ×1 フルサイズmini PCI Expressソケット (USB 2.0信号搭載) ×1 |
| M.2 B key | デュアル内部マイクロSIMソケット付き 4G/5Gモジュール用 M.2 3042/3052 Bキー (USB 3.1 + USB 2.0)×1 |
| ストレージインターフェース | |
| M.2 SATA | SATA SSD取り付け用 M.2 2280 Mキー (SATAインターフェースのみ) ソケット×1 |
| SATA HDD | 2.5インチHDD/SSD搭載用フロントアクセスHDDトレイ (高さ15mmまで)×1 |
| 電源 | |
| DC入力 | 絶縁型 43V～160V DC入力用 3ピン プラグ式ターミナルブロック×1 |
| 電源バックアップ | |
| 容量 | 2500ワット/秒 |
| 筐体特性 | |
| サイズ | 205 mm (W) × 156 mm (D) × 86 mm (H) |
| 重さ | 2.7kg |
| 取り付け方法 |
ダンピングブラケット (デフォルト) ウォールマウント (オプション) |
| 環境 | |
| 動作温度 | -40℃ ～ 70℃ (1), EN50155 Class OT4準拠 |
| 保管温度 | -40℃ ～ 85℃ |
| 湿度 | 10% ～ 90% (結露なきこと) |
| 振動 | IEC61373:2010, Category 1, Class B Body Mounted (EN 50155の一部) |
| 衝撃 | IEC61373:2010, Category 1, Class B Body Mounted (EN 50155の一部) |
| EMC |
EN 50155:2017, Clause 13.4.8 CE/FCC Class A, EN 55032 & EN 55035に準拠 |
| EN50155 |
EN 50155:2017 のすべての必須セクション Nuvo-2610RL：EN50155 Class S1, EN50155 C1 Nuvo-2615RL：EN50155 Class S3, EN50155 C2 |
| EN45545 | EN 45545-2 (鉄道車両における防火対策) |
- 氷点下における動作温度の場合、広温度範囲対応HDDドライブまたはソリッドステートディスク (SSD) が必要です。

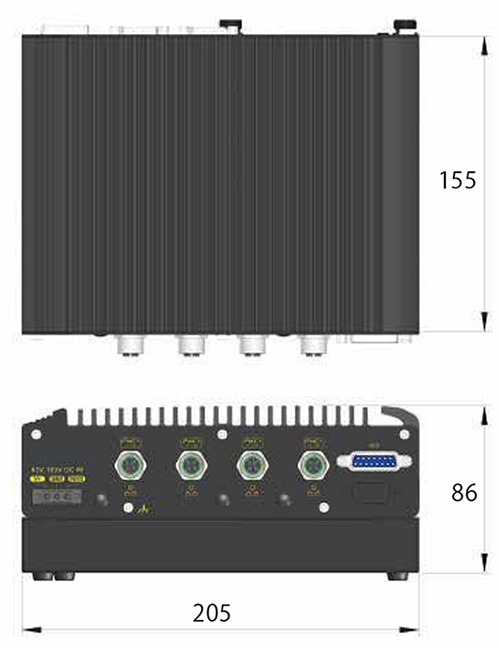

サイズ (単位=mm (inch) )

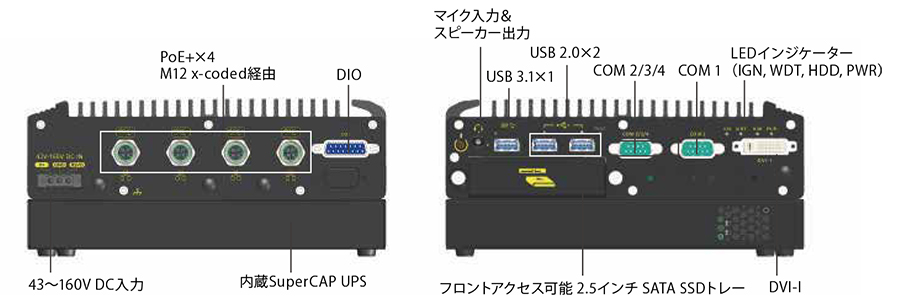

外観図
| Nuvo-2615RL-H |
CPU：Intel® Elkhart Lake Atom® x6425E クアッドコア 2.0GHz/3.0GHz 12Wプロセッサー 電源バックアップ：SuperCAP UPS内蔵 PoE：M12 PoE+ポート×4 DC入力：絶縁付き 43V～160V超広範囲DC入力 認証：EN50155 / EN45545準拠 動作温度：-40℃ ～ 70℃ |
|---|
