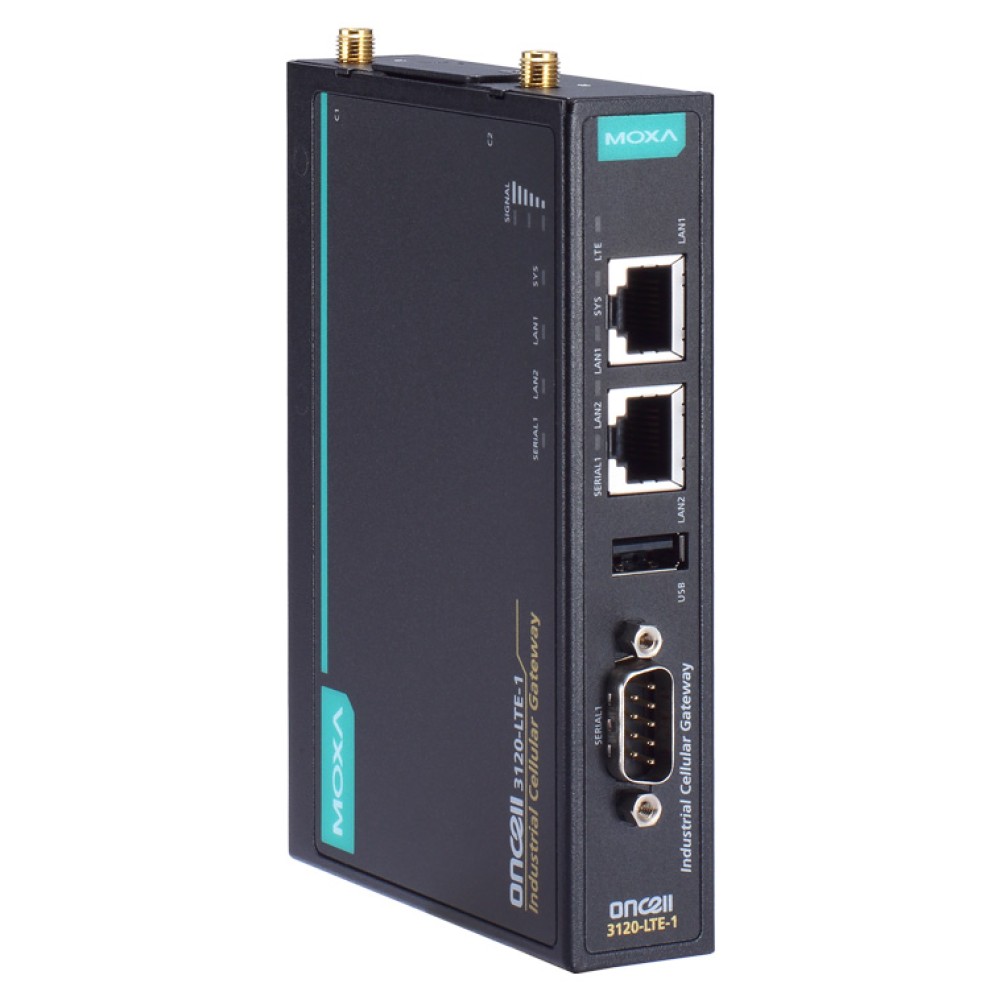

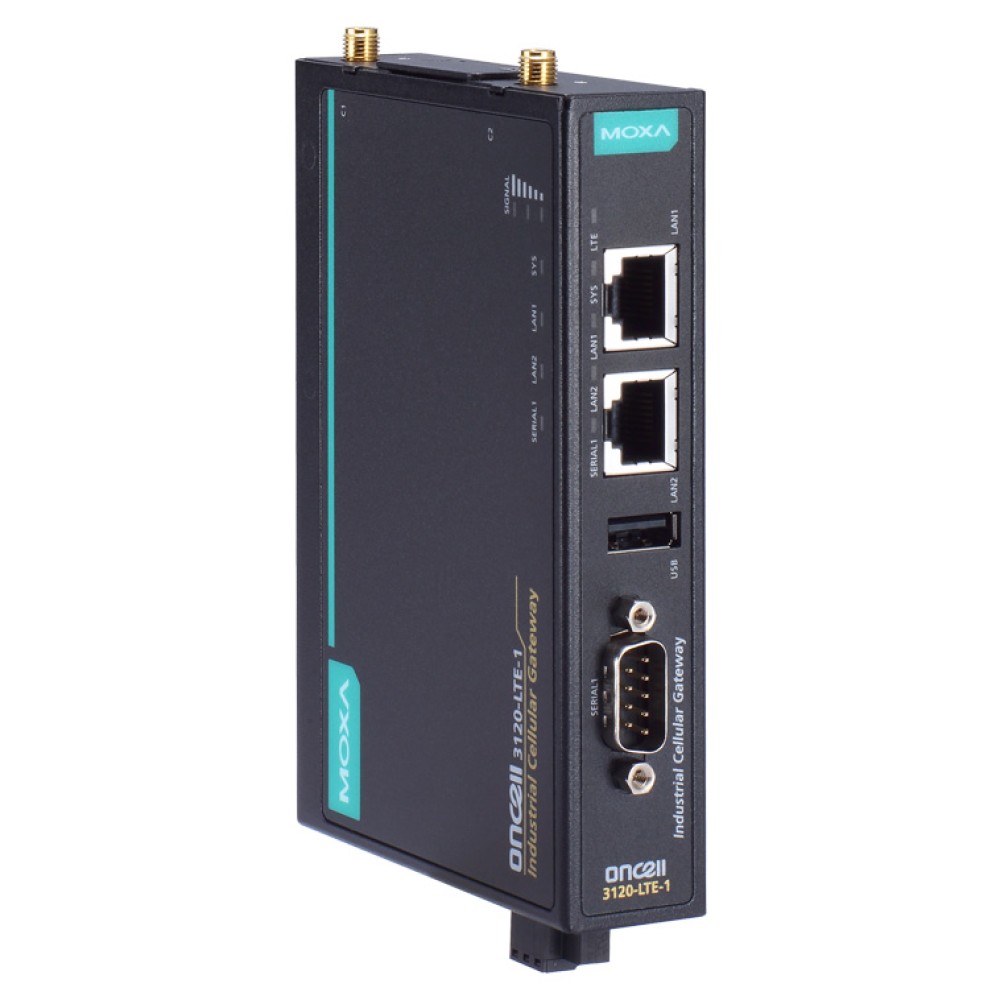

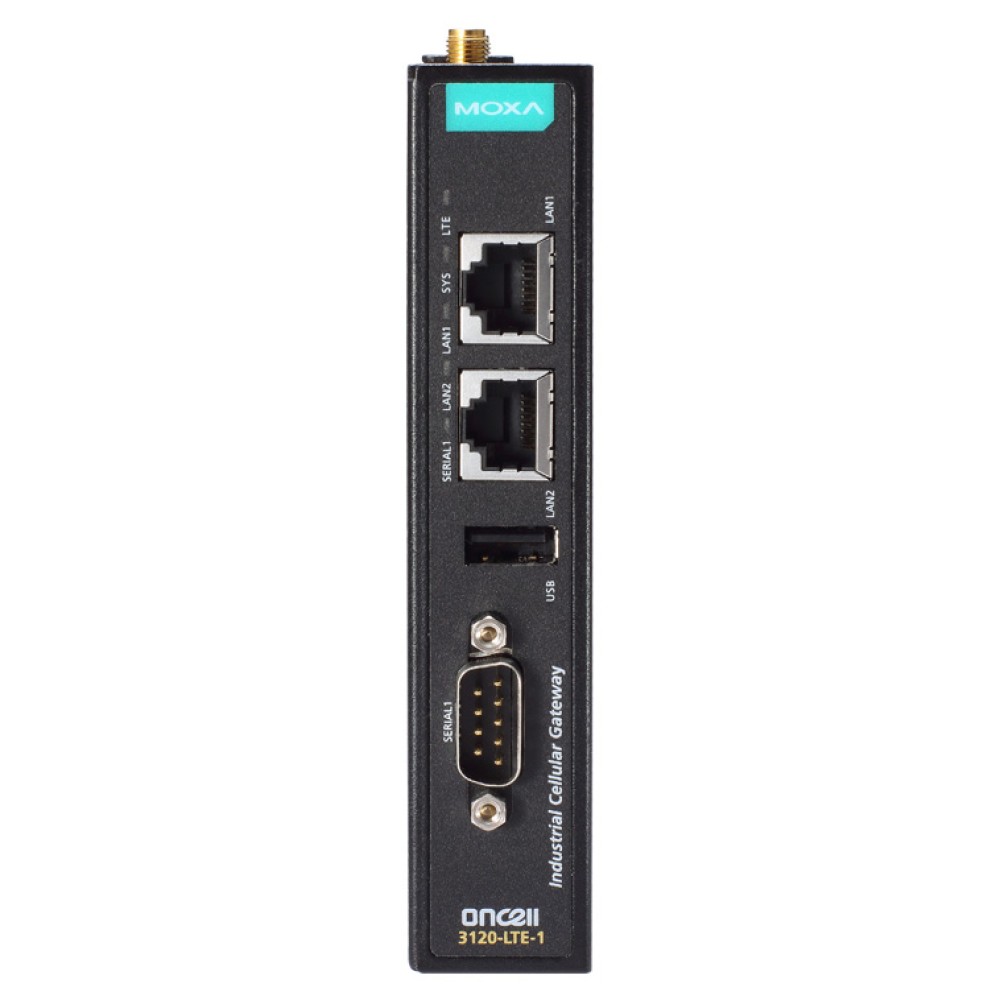

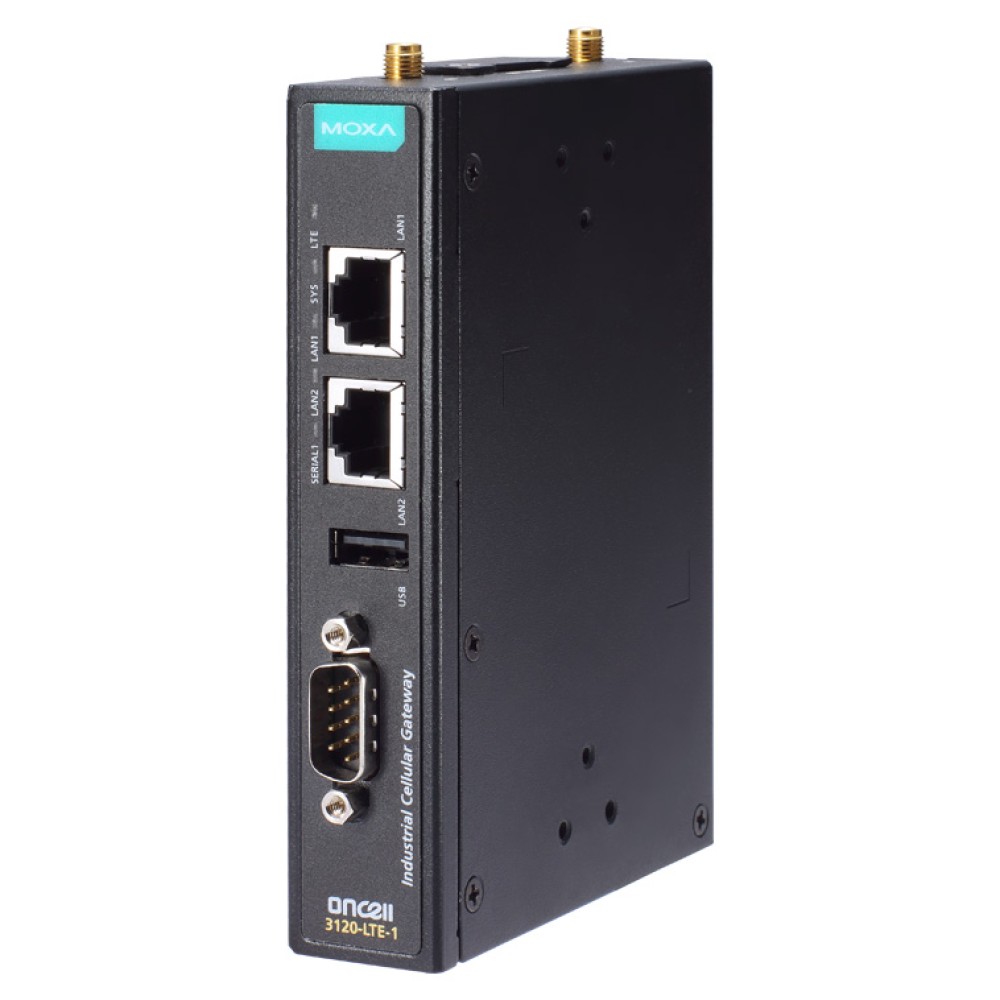

OnCell3120-LTE-1-EU-T NEW
産業用 LTE Cat. 1 セルラーゲートウェイ,EUモデル (ワイド温度モデル)
×
お気に入り登録するにはログインが必要です。
新規ユーザー登録 / ログイン
主な製品特長
- 現場のデバイスへの集中監視とリモートアクセスのためのMRC Quick Link Ultraをサポート
- 低消費電力 (待機状態で40mW)
- 信頼性の高いセルラー接続を実現するGuaranLink
- デュアルSIMでデュアルセルラーオペレーターバックアップ
- 完全なパス冗長性を実現するセルラーWANおよびイーサネットWANバックアップメカニズム
- 危険な場所 (ATEX Zone 2/IECEx) に適した頑丈なハードウェア設計
- IPsec、GRE、およびOpenVPNプロトコルを利用した安全なVPN接続機能
カテゴリー
シリーズ
本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。
OnCell 3120-LTE-1シリーズは、信頼性が高く、安全で、低消費電力のLTEゲートウェイのセットで、最新のグローバルLTE Cat 1に対応しています。LTEセルラーゲートウェイは、リモートシリアル、イーサネットデバイスからセルラーネットワークへ信頼性の高い接続を提供し、IIoTリモートアクセスシナリオに合わせてアプリケーションを簡単に実装できます。OnCell 3120-LTE-1シリーズは、効率的な省電力機能により、スケジュールで管理できる待機モード時の消費電力を40mW未満に抑えます。産業用途の信頼性を高めるために、OnCell 3120-LTE-1は、堅牢なセルラー接続を保証するためのGuaranLinkを備えています。
VPNおよびネットワークセキュリティを備えたリモートアクセスゲートウェイ
- リモートアクセス用のMRC Quick Link Ultraをサポートし、設定も簡単です。詳細については、セキュアリモートアクセスをご覧ください (https://www.moxa.com/en/products/industrial-network-infrastructure/secure-remote-access/moxa-remote-connect-suite)。
- NAT/OpenVPN/GRE/IPsec機能によるセキュアで信頼性の高いVPN接続を提供
- IEC 62443-4-2に基づくサイバーセキュリティ機能
産業レベルの信頼性
- 危険な場所 (ATEX、C1D2、IECEx) に対応する堅牢なハードウェア設計
- 信頼性の高いセルラー接続を実現するGuaranLink
- セルラーとイーサネット間のWANバックアップ
- -30～70℃の広範囲動作温度
- 低消費電力：待機モードで40mW未満
| セルラーインターフェース | |
| セルラー規格 | LTE Cat. 1 HSPA UMTS EDGE GPRS GSM |
|---|---|
| LTEデータレート | 10 MHz 帯域幅: 10.2 Mbps DL, 5.2 Mbps UL |
| HSPAデータレート | 7.2 Mbps DL, 5.76 Mbps UL |
| 周波数帯域オプション | LTE Band 1 (2100 MHz) / LTE Band 3 (1800 MHz) / LTE Band 7 (2600 MHz) / LTE Band 8 (900 MHz) / LTE Band 20 (800 MHz) / LTE Band 28A (700 MHz) UMTS/HSPA 900 MHz / 1800 MHz / 2100 MHz GSM 900 MHz / 1800 MHz |
| SIM数 | 2 |
| SIMフォーマット | Nano SIM |
| セルラーアンテナコネクター | SMA (メス)×2 |
| イーサネットインターフェース | |
| 10/100BaseT(X)ポート (RJ45コネクター) | 2 |
| USBインターフェース | |
| USBポート数 | 1 |
| USBコネクター | USB Type A |
| USB規格 | USB 2.0 |
| シリアルインターフェース | |
| ポート数 | 1 |
| コネクター | DB9 オス |
| シリアル規格 | RS-232/422/485 |
| データビット | 5, 6, 7, 8 |
| ストップビット | 1, 1.5, 2 |
| パリティ | None, Even, Odd, Space, Mark |
| ボーレート | 75 bps ～ 921.6 kbps |
| コンソールポート | RS-232 (TxD, RxD, GND), 4ピンヘッダー出力 (115200, n, 8, 1) |
| シリアル信号 | |
| RS-232 | TxD, RxD, RTS, CTS, DTR, DSR, DCD, GND |
| RS-422 | Tx+, Tx-, Rx+, Rx-, GND |
| RS-485-2線 | Data+, Data-, GND |
| RS-485-4線 | Tx+, Tx-, Rx+, Rx-, GND |
| イーサネットソフトウェア機能 | |
| マネージメント | GuaranLink DHCP Server DDNS ARP Telnet TCP/IP UDP SMTP Remote SMS Control Power Saving Syslog SNMPv1/v2c/v3 Serial Console Telnet Console Web Console Wireless Search Utility Moxa Remote Connect (MRC) |
| ファイアウォール | フィルター：MACアドレス、IPプロトコル、ポートベース IPアクセスリスト |
| セキュリティ | HTTPS |
| タイムマネージメント | SNTP Client |
| IPsec VPN | |
| 認証 | PSK/X.509/RSA |
| 暗号化 | DES, 3DES, AES, MD5, SHA-1, DH2, DH5 |
| 同時接続可能なVPNトンネル | 5 |
| NAT | |
| 機能 | NATループバック 1-to-1 N-to-1 ポートフォワーディング |
| OpenVPN | |
| OpenVPN | OpenVPN (クライアント/サーバー), トンネルモード (ルーティング), TAPモード (ブリッジ) |
| 暗号化 | Blowfish CBC, DES CBC, DES-EDE3 CBC, AES-128/192/256 CBC |
| 同時接続可能なVPNトンネル | 5 |
| 電源パラメーター | |
| 入力電流 | 0.8 A (最大) |
| 入力電圧 | 9 ～ 36 VDC |
| 消費電力 | 5 W (標準) |
| 電源コネクター | ターミナルブロック |
| 逆極性保護 | 対応 |
| 電源ボタン | リセットボタン |
| 筐体特性 | |
| ハウジング | メタル |
| IP保護等級 | IP30 |
| サイズ | 128.5×26×89.1 mm |
| 重さ | 550 g |
| 取り付け方法 | DINレールマウント ウォールマウント (オプションキット使用) |
| 環境 | |
| 動作温度 | -30 ～ 70℃ |
| 保管温度 (パッケージ含む) | -40 ～ 85℃ |
| 相対湿度 | 5 ～ 95% (結露なきこと) |
| 規格および認証 | |
| EMC | EN 55032/35 EN 61000-6-2/-6-4 |
| EMI | CISPR 32, FCC Part 15B Class A |
| EMS | IEC 61000-4-2 ESD: Contact: 4 kV; Air: 8 kV IEC 61000-4-3 RS: 80 MHz to 1 GHz: 10 V/m IEC 61000-4-4 EFT: Power: 1 kV; Signal: 1 kV IEC 61000-4-5 Surge: Power: 1 kV; Signal: 1 kV IEC 61000-4-6 CS: 10 kHz to 150 MHz; Signal: 80 V IEC 61000-4-8: 30 A/m |
| 自由落下 | IEC 60068-2-32 |
| 危険区域 | ATEX IECEx Class I Division 2 |
| 無線周波数 | PTCRB FCC ID SLE-LE910CXNF |
| 無線 | RCM KC JATE NCC TELEC |
| 通信事業者認定 | Verizon AT&T |
| セルラー規格 | EN 301 511 EN 301 908-1 EN 62311(MPE SAR) AS/CA S042 EN 301489-1/-52 |
| サイバーセキュリティ | EN 18031-1 |
| 安全 | IEC 60950-1 IEC 62368-1 UL 60950-1 UL 62368-1 |
| 衝撃 | IEC 60068-2-27 |
| 振動 | IEC 60068-2-6 |
| グリーン製品 | RoHS, CRoHS, WEEE |
| MTBF | |
| 時間 | 585,775 時間 |
| 規格 | Telcordia Standard SR-332 |
| 保証 | |
| 保証期間 | 5 年 |
| 詳細 | Moxa社 製品保証方針 |
サイズ (単位 = mm)
| OnCell3120-LTE-1-EU-T | セルラー規格：LTE Cat 1 LTE周波数帯域：B1 (2100 MHz) / B3 (1800 MHz) / B7 (2600 MHz) / B8 (900 MHz) / B20 (800 MHz) / B28A (700 MHz) 動作温度：-30 ～ 70℃ 取り付け方法：ウォール, DINレール |
|---|
アクセサリー (別売り)
| アンテナ | |
| ANT-LTEUS-ASM-01 | GSM/GPRS/EDGE/UMTS/HSPA/LTE 1dBi 無指向性ラバーダックアンテナ |
|---|---|
| ANT-LTE-ASM-02 | GPRS/EDGE/UMTS/HSPA/LTE 2dBi 無指向性ラバーダックアンテナ |
| ワイヤレスアンテナケーブル | |
| A-CRF-SMSF-R3-100 | ワイヤレスアンテナケーブル SMA (オス) - SMA (メス) コネクター マグネットベース RG-174タイプ 1m |
| マウンティングキット | |
| WK-35-04 | 壁面取り付けキット プレート×2 (35×44×2.5mm) ネジ×6 (FTS×6 M3×4mm) |
| ソフトウェア | |
| LIC-MRCQL-ADD-1Y-XN-SR | 最小1ノード (カスタマイズ可能) の1年間のMRC Quick Linkアドオンライセンス |
OnCell 3120-LTE-1シリーズ 製品一覧
| OnCell3120-LTE-1-EU | 産業用 LTE Cat. 1 セルラーゲートウェイ,EUモデル |
| OnCell3120-LTE-1-EU-T | 産業用 LTE Cat. 1 セルラーゲートウェイ,EUモデル (ワイド温度モデル) |
| OnCell3120-LTE-1-AU | 産業用 LTE Cat. 1 セルラーゲートウェイ,AUモデル |
| OnCell3120-LTE-1-AU-T | 産業用 LTE Cat. 1 セルラーゲートウェイ,AUモデル (ワイド温度モデル) |
| OnCell3120-LTE-1-US | 産業用 LTE Cat. 1 セルラーゲートウェイ,USモデル |
| OnCell3120-LTE-1-US-T | 産業用 LTE Cat. 1 セルラーゲートウェイ,USモデル (ワイド温度モデル) |
