DA-680-I-16-WL3-HH NEW
Intel 第8世代Core プロセッサー,IEC-61850準拠,8ギガビットイーサネットポート,16シリアルポート,1Uラックマウント,デュアル電源入力
お気に入り登録するにはログインが必要です。
新規ユーザー登録 / ログイン
主な製品特長
- 変電所オートメーションシステム用のIEC 61850-3、IEEE 1613、およびIEC 60255に準拠
- 内蔵DDR4メモリソケットは16GBの容量に対応
- 100～240 VAC/VDC電源入力に対応（シングル電源モデルとデュアル電源モデルを用意）
本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。
DA-680コンピューターは、Intel® Core™ i3プロセッサーを搭載しており、8つのギガビットイーサネットポート、1つのVGA ポート、8/16の絶縁型RS-485シリアルポート、5つのUSBポートが備えられています。さらに、1つの2.5” HDD/SSDスロットと1つのmSATAスロットがあり、これにより、エッジデータ取得のために大量のストレージスペースを必要とする産業用システムに対して、ストレージの拡張が可能です。IEC 61850-3、IEEE 1613およびIEC 60255に準拠したDA-680は、電力アプリケーション向けに安定した信頼性の高いシステム運用を提供します。
| コンピューター | |
| CPU | Intel® Core™ i3-8145UE Whiskey Lake プロセッサー |
|---|---|
| システムメモリスロット | DDR4 (non-ECC) スロット×1 |
| DRAM | 最大16GB |
| グラフィックコントローラー | Intel® UHD Graphics 620 |
| ストレージスロット | 2.5インチ HDD/SSDスロット×1 mSATAスロット×1 |
| サポートOS | Windows 10 IoT Ent 2021 LTSC（バージョン21H2） Linux Debian 11 Ubuntu 20.04 CentOS 7.9 |
| コンピューターインターフェース | |
| USB 2.0 | USB 2.0ホスト×3、type-Aコネクター フロントパネルに2ポート、コンピューター内部に1ポート |
| USB 3.0 | USB 3.0ホスト×3、type-Aコネクター リアパネルに3つのポート |
| ビデオ出力 | VGA×1、DB-15コネクター |
| イーサネットポート | オートセンシング10/100/1000 Mbpsポート (RJ45コネクター)×8 |
| 時刻同期 | IRIG-B (ターミナルブロック) |
| TPM | TPM v2.0 |
| シリアルポート | RS-485-2線/RS-485-4線×16 (ターミナルブロック) |
| デジタル出力 | |
| コネクター | ネジ止め式ユーロブロック端子 |
| 定格電流 | 200mA/チャネル |
| I/Oタイプ | Sink |
| 電圧 | 公称24VDC、オープンコレクター30VDC |
| 絶縁 | 3k VDC |
| LEDインジケーター | |
| システム | プログラム可能×6 ストレージ×1 電源×1 電源障害検出×2 (電源障害検出 1/2) |
| LAN | ポートあたり2 (10/100/1000Mbps) |
| シリアル | ポートあたり2 (Tx、Rx) |
| シリアルインターフェース | |
| ボーレート | 50 bps～115.2 kbps |
| コネクター | ターミナルブロック |
| シリアル規格 | RS-485-2線/RS-485-4線 |
| シリアル信号 | |
| RS-485-2線 | Data+、Data-、GND |
| RS-485-4線 | Tx+、Tx-、Rx+、Rx-、GND |
| IRIG-Bインターフェース | |
| 入力信号 | 差動 |
| タイムコード入力 | 基準： IRIG規格 200-04 IEEE 1344 |
| 精度（時刻同期時） | ±1 µs |
| 精度（フリーランニング時） | ±500 ms @ 24時間 |
| 電源 | |
| 入力電流 | 100～240VAC、50/60Hz、1.05A (最大) 100～240VDC、0.7A (最大) |
| 電源ボタン | ON/OFF (リアパネル) |
| リセットボタン | リセットボタン (フロントパネル) |
| 筐体特性 | |
| ハウジング | メタル |
| サイズ (耳なし) | 440×335.5×44mm |
| 重さ | 4659.5 g |
| 取り付け方法 | 19インチラックマウンティング |
| 環境 | |
| 動作温度 | -25～55℃ |
| 保管温度 (パッケージ含む) | -40～85℃ |
| 相対湿度 | 5～95% (結露なきこと) |
| 規格および認証 | |
| EMC | EN 55032/35 EN 61000-6-2/-6-4 |
| EMI | CISPR 32, FCC Part 15B Class A |
| EMS | IEC 61000-4-2 ESD: Contact: 8 kV; Air: 15 kV IEC 61000-4-3 RS: 80 MHz to 1 GHz: 20 V/m IEC 61000-4-4 EFT: Power: 4 kV; Signal: 4 kV IEC 61000-4-5 Surge: Power: 4 kV; Signal: 4 kV IEC 61000-4-6 CS: 10 V IEC 61000-4-8 PFMF: 100 A/m at 50 Hz IEC 61000-4-11 |
| 変電所 | IEC 61850-3 IEEE 1613 |
| 保護リレイ | IEC 60255 |
| 衝撃 | IEC 61850-3 Edition 2.0, IEC 60068-2-27, IEC 60255-21-2 |
| 安全 | UL 62368-1 IEC 62368-1 |
| 宣言 | |
| グリーン製品 | RoHS, CRoHS, WEEE |
| MTBF | |
| 時間 | 238,154時間 |
| 規格 | Telcordia SR332 |
| 保証 | |
| 保証期間 | 3年 |
| 詳細 | MOXA社 製品保証方針 |

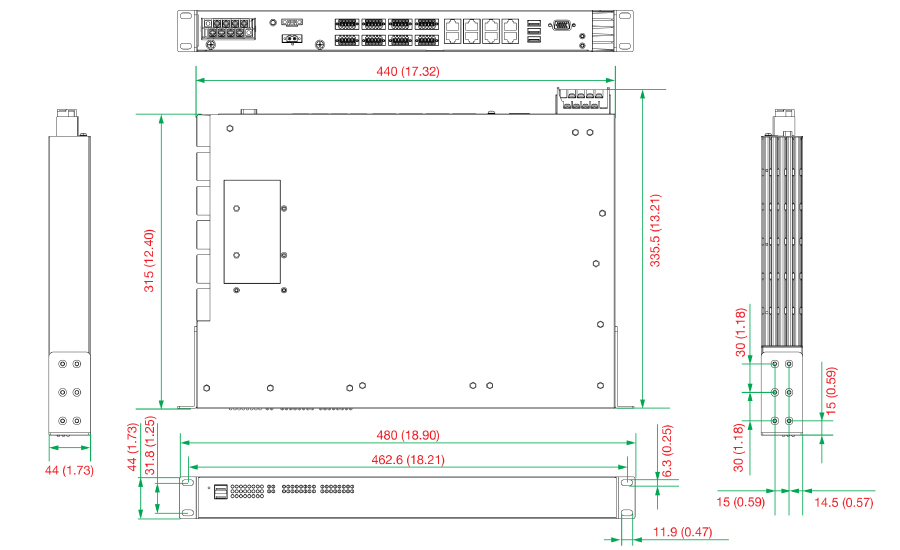

サイズ (単位 = mm)
外観図

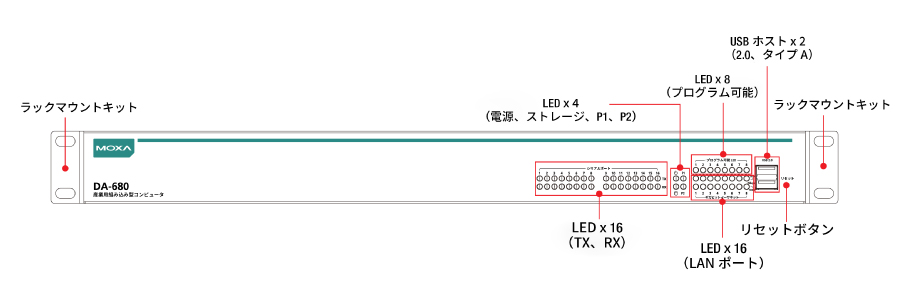

前面図

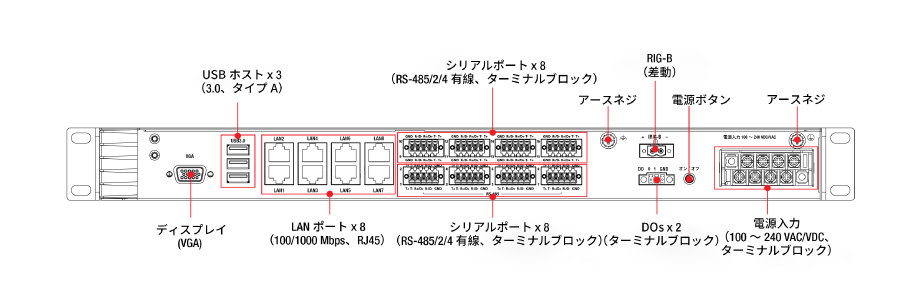

背面図
| DA-680-I-16-WL3-HH | 10/100/1000Mbpsポート(RJ45コネクター)：8 RS-485-2線/RS-485-4線(ターミナルブロック)：16 CPU：Intel® Core™ i3-8145UE 入力電圧：100-240 VAC/VDC シングル 動作温度範囲：-25 ～ 55℃ |
|---|
アクセサリー (別売り)
| ストレージキット | |
| DA-680 SSD/HDD Kit | DA-680 SSD/HDD Kit |
|---|---|
DA-680シリーズ 製品一覧
| DA-680-I-8-WL3-H | Intel 第8世代Core プロセッサー,IEC-61850準拠,8ギガビットイーサネットポート,8シリアルポート,1Uラックマウント,シングル電源入力 |
| DA-680-I-16-WL3-HH | Intel 第8世代Core プロセッサー,IEC-61850準拠,8ギガビットイーサネットポート,16シリアルポート,1Uラックマウント,デュアル電源入力 |
| DA-680-I-16-WL3-H | Intel 第8世代Core プロセッサー,IEC-61850準拠,8ギガビットイーサネットポート,16シリアルポート,1Uラックマウント,シングル電源入力 |
| DA-680-I-8-WL3-HH | Intel 第8世代Core プロセッサー,IEC-61850準拠,8ギガビットイーサネットポート,8シリアルポート,1Uラックマウント,デュアル電源入力 |
