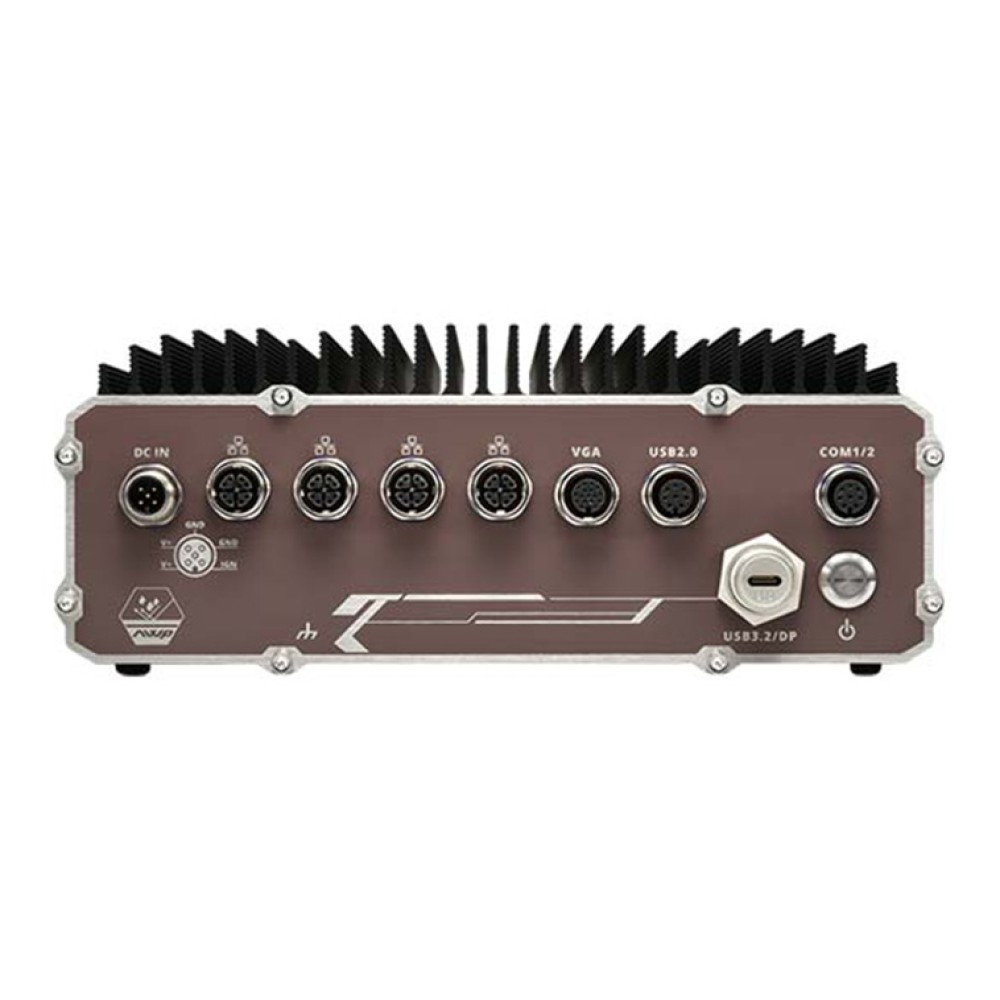

Nuvo-9650AWP-PoE
リーズナブルな価格のIP66防水コンピューター,Intel 第14/13/12世代 Core,M12 PoE+×4,DP表示対応USB 3.2 Type-C
お気に入り登録するにはログインが必要です。
新規ユーザー登録 / ログイン
主な製品特長
- Intel® 第14/13/12世代 Core™ 24C/ 32T 35W/ 65W CPU
- リーズナブルな価格のIP66防水・防塵設計
- 最大128GBのDDR5-4800 SODIMM
- ファンレス頑丈設計、-25℃～70℃の動作温度範囲
- M12 Xコードコネクターを使用した2.5Gb×3、1Gb×1イーサネットポート (802.3at PoE+オプションあり)
- DisplayPortとUSB3.2のデュアル出力をサポートする代替モード対応の防水USB3.2 Type-Cポート×1
- 8V～48V DC入力、イグニッション電源制御機能内蔵
本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。
Nuvo-9650AWPシリーズは、極端で過酷な環境に向けて設計され、Intel® 第14/13/12世代 Core™プロセッサーを搭載する、コストパフォーマンスに優れたIP66防水性コンピューターです。整合された防水性のシャーシと標準化されたケーブルキットのおかげで、動作温度の拡張と堅牢性の維持、強力な耐振動性と耐衝撃性、防塵性、耐湿性、耐塩性などの大幅な強化を施され、産業コンピューティングの分野で総所有コスト (TCO) を非常に低く保っています。
Nuvo-9650AWPシリーズは複数の2.5GbE/GbE、USB2.0と絶縁型RS-232およびRS-422/485ポートなどがあり、汎用のアプリケーション要件を満たすI/O機能を豊富に備えており、それらすべて防水性のM12コネクターを接続できます。Type-Cの代替モードをサポートする専用の防水性Type-Cコネクターを搭載し、Type-Cハブを通じ、5Gbps USB3データ転送速度と4K DisplayPortビデオ出力が可能です。また、イグニッションパワーコントロールを搭載した8～48Vの広範囲DC入力を採用しており、採掘用トラックや農業用車両などの車載設置に向け、MIL-STD-810Hの耐衝撃/耐振動認証に準拠しています。
IP66防水機能と組込みコンピューターを統合することで、埃や液体への接触が問題となる環境面での制約が撤廃されます。低価格の防水設計のため、予算の限られたプロジェクトで総所有コスト (TCO) をさらに下げられ、堅牢性と価格の完璧なバランスをとり、新しいカテゴリーの組込みコンピューターに仕上がっています。
| システムコア | |
| プロセッサー | Intel® 第14世代 Core™ CPUサポート (LGA1700ソケット, 65W/35W TDP) - Intel® Core™ i9-14900/i9-14900T - Intel® Core™ i7-14700/i7-14700T - Intel® Core™ i5-14500/i5-14400/i5-14500T - Intel® Core™ i3-14100/i3-14100T |
|---|---|
| Intel® 第13世代 Core™ CPUサポート (LGA1700ソケット, 65W/35W TDP) - Intel® Core™ i9-13900E/i9-13900TE - Intel® Core™ i7-13700E/i7-13700TE - Intel® Core™ i5-13500E/i5-13400E/i5-13500TE - Intel® Core™ i3-13100E/i3-13100TE | |
| Intel® 第12世代 Core™ CPUサポート (LGA1700ソケット, 35W/65W TDP) - Intel® Core™ i9-12900E/i9-12900TE - Intel® Core™ i7-12700E/i7-12700TE - Intel® Core™ i5-12500E/i5-12500TE - Intel® Core™ i3-12100E/i3-12100TE - Intel® Pentium® G7400E/G7400TE - Intel® Celeron® G6900E/G6900TE | |
| チップセット | Intel® H610E プラットフォーム コントローラーハブ |
| グラフィック | 統合型 Intel® UHD Graphics 770 (32EU) /730 (24EU) |
| メモリ | 最大128GB DDR5-4800 SDRAM (SODIMMスロット×2) |
| TPM | dTPM 2.0サポート |
| I/Oインターフェース | |
| イーサネット | Intel® I219-LMによるギガビットイーサネットポート×1 (M12 Xコード) Intel® I226-ITによる2.5Gイーサネットポート×3 (M12 Xコード) |
| PoE+ | 4つの2.5GbE/GbEポート用のオプションのIEEE 802.3at PoE+ PSE、総電力バジェット100W |
| USB 3.2 | Type-C防水コネクター搭載 USB 3.2 Gen1 (5Gbps) ポート×1
予備USB 3.2 Gen1 Type-Aコネクター (背面)×1 |
| USB 2.0 | USB 2.0 (M12 Aコード)×2 USB 2.0 (内部)×1 |
| ビデオポート (統合グラフィックス) | Type-C防水コネクター搭載 DisplayPort×1, 4096×2304解像度をサポート VGA (M12 Aコード)×1、1920×1200解像度をサポート 予備DisplayPort (背面)×1、4096×2304解像度をサポート |
| シリアルポート | 絶縁型 RS-232ポート (COM1)×1 絶縁型 RS-422/485ポート (COM2)×1 (M12 Aコード, 8ピンコネクター経由) |
| ストレージインターフェース | |
| SATA HDD | 2.5インチ HDD/SSDインストール用 内部SATAポート×2 |
| M.2 | NVMe SSD用 M.2 2280 Mキーソケット×1 (PCIe Gen4 x4) |
| 内部拡張バス | |
| Mini PCI Express | フルサイズ mini PCI Expressソケット×2 (PCIe + USB2) |
| M.2 B key | M.2 5G/4Gモジュール用 SIMスロット付き M.2 2242/3052 Bキーソケット×1 |
| 電源 | |
| DC入力 | 8V～48V DC入力、イグニッション電源制御機能内蔵 |
| 筐体特性 | |
| サイズ | 225mm (W) × 286mm (D) × 90mm (H) |
| 重さ | 5.25kg |
| 取り付け方法 | ウォールマウント (オプション) |
| 環境 | |
| 動作温度 | 35W CPU搭載時 -25℃ ～ 70℃ 65W CPU搭載時 -25℃ ～ 70℃ (35W TDPモード設定時) -25℃ ～ 50℃ (65W TDPモード設定時) 氷点下での動作には、広温度範囲対応のHDDまたはソリッドステートディスク (SSD) が必要です。 |
| 保管温度 | -40℃ ～ 85℃ |
| 湿度 | 10% ～ 90% (結露なきこと) |
| 振動 | MIL-STD-810H, Method 514.8, Category 4 |
| 衝撃 | MIL-STD-810H, Method 516.8, Procedure I |
| EMC | CE/FCC Class A, EN 55032 および EN 55035 準拠 |

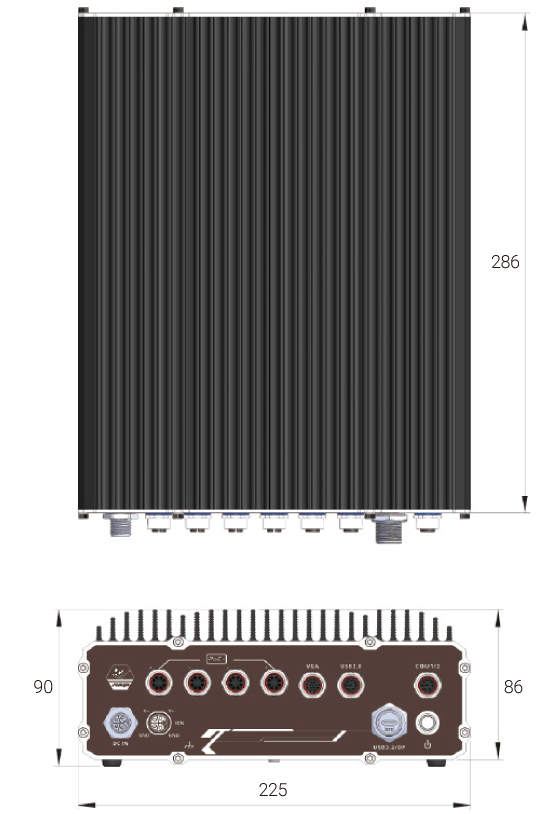

サイズ (単位 = mm)

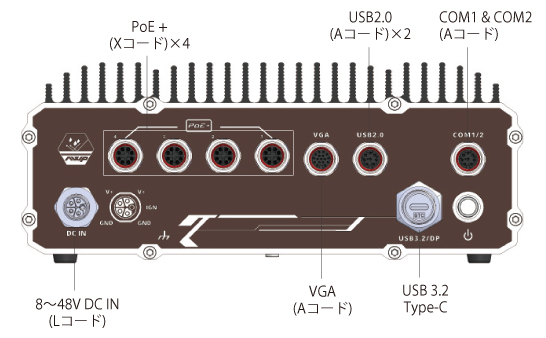

外観図
| Nuvo-9650AWP-PoE | IP66防水コンピューター Intel® 第14/13/12世代 Core™ M12 PoE+ポート×4 DP表示対応USB 3.2 Type-Cポート |
|---|
アクセサリー (別売り)
| PA-160W-OW | 160W AC-DC電源アダプター 20V/8A 18AWG/120cm 端子ブロック用のコード終端 動作温度：-30～70℃ (35W CPU推奨) |
|---|---|
| PA-280W-CW6P-2P | 280W AC-DC電源アダプター 24V 11.67A 85～264VAC 動作温度：-30～70℃ AWP/SEMIL用 ウェハーFML6P - 2P 終端端子ケーブル付き (65W CPUまたはPoE+オプション付き35W CPU推奨) |
| Cblkit-M12-Nuvo-9650AWP | Nuvo-9650AWP M12 ケーブルキット (Cbl-M12X8M-RJ45F-100CM×4, Cbl-M12A8M-2U2TA-180CM1×1, Cbl-M12A17M-VGA-180CM2×1, Cbl-M12A8M-2DB9M-180CM×1, Cbl-M12A5F-OW3-180CM×1) |
| Cblkit-M12-Nuvo-9650AWP-PoE | Nuvo-9650AWP-PoE M12 ケーブルキット (Cbl-M12X8M-RJ45F-100CM×4, Cbl-M12A8M-2U2TA-180CM1×1, Cbl-M12A17M-VGA-180CM2×1, Cbl-M12A8M-2DB9M-180CM×1, Cbl-M12L5F-CordEnd5-180CM×1) |
| Cbl-TpCPlug-DPM-1M | Type-C オスプラグ - DP オスケーブル 長さ：1m |
| Cbl-TpCPlug-U3TA-50CM | Type-C オスプラグ - USB3.0 Type-A メス 長さ：50cm |
| Cbl-TpCPlug-UTpCF-50CM | Type-C オスプラグ - USB Type-C メスケーブル 長さ：50cm |
| Wmkit-Nuvo9650AWP | Nuvo-9650AWP用 ウォールマウントアセンブリ |
