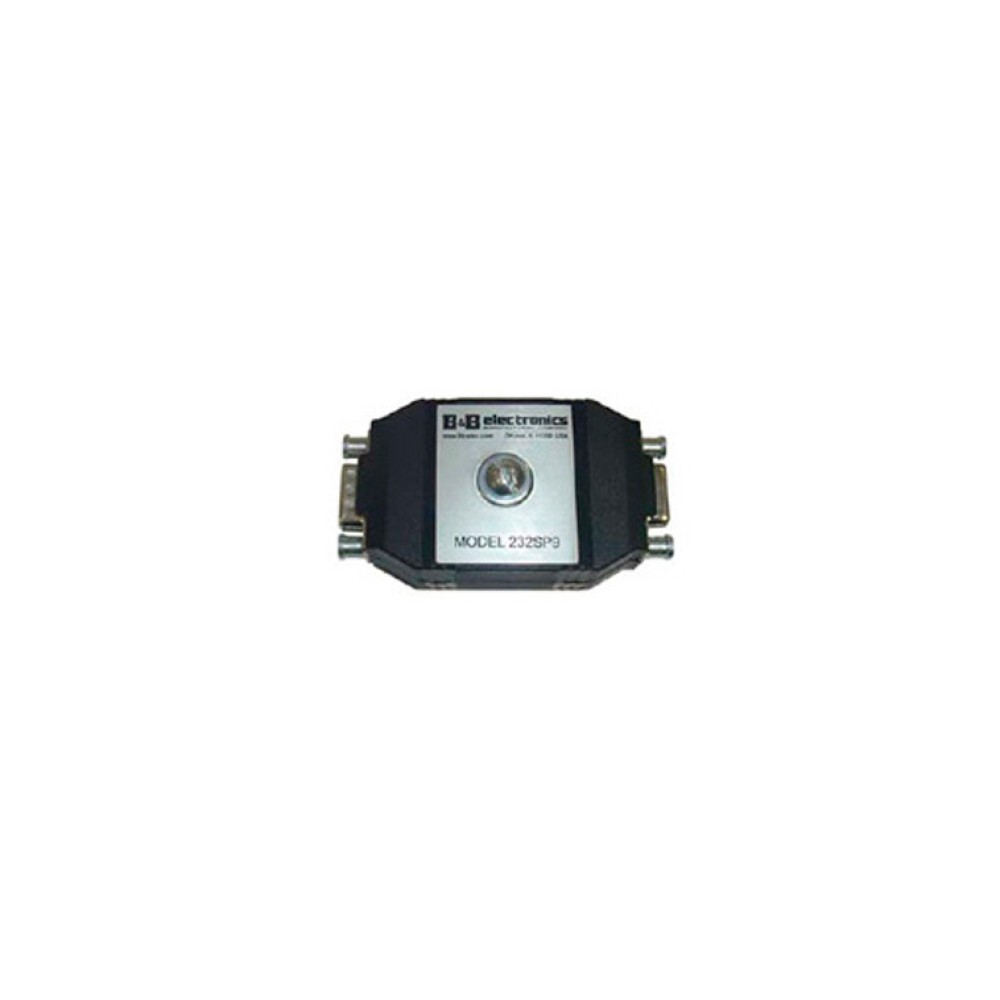

232SP9

232SP9は、RS-232ポートを雷や他の大型モーターや変圧器などからの大きなサージやスパイク電圧に起因する損害から保護をします。サージプロテクターは、9ピンすべてを保護するために600Wトランジェント電圧サプレッサを使用しています。232SP9は、DB9(M)とDB9(F)コネクターを備え9ピンすべてをサポートしています。TVSは、グランドスクリューネジとピン1、2、3、4、5、6、7、8、9間に接続されていて通常のRS-232Cデーターに影響を及ぼすことなく12V以上の電圧を抑圧します。232SP9は、データーケーブルとRS-232Cポート間の保護するポートのできるだけ近くに接続します。グランド用ネジは、アースグランドに接続する必要があります。AWG12の銅線を使用することを推奨します。もしグランドに適切に接続されていない場合はRS-232Cラインの保護ができません。
