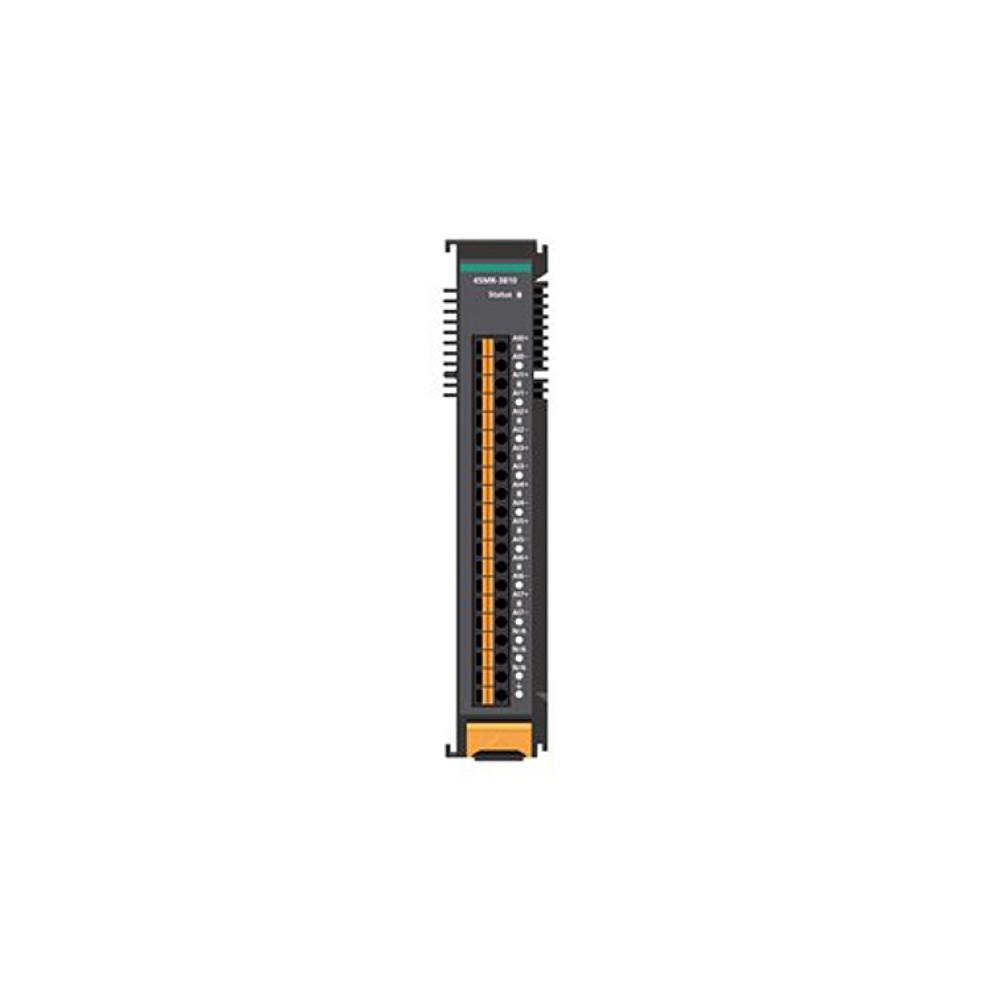

ioThinx 4500シリーズ（45MR）モジュール 45MR-3810-T
ioThinx 4500シリーズ用モジュール,AI×8,-10～10V/0～10V (ワイド温度モデル)
お気に入り登録するにはログインが必要です。
新規ユーザー登録 / ログイン
本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。

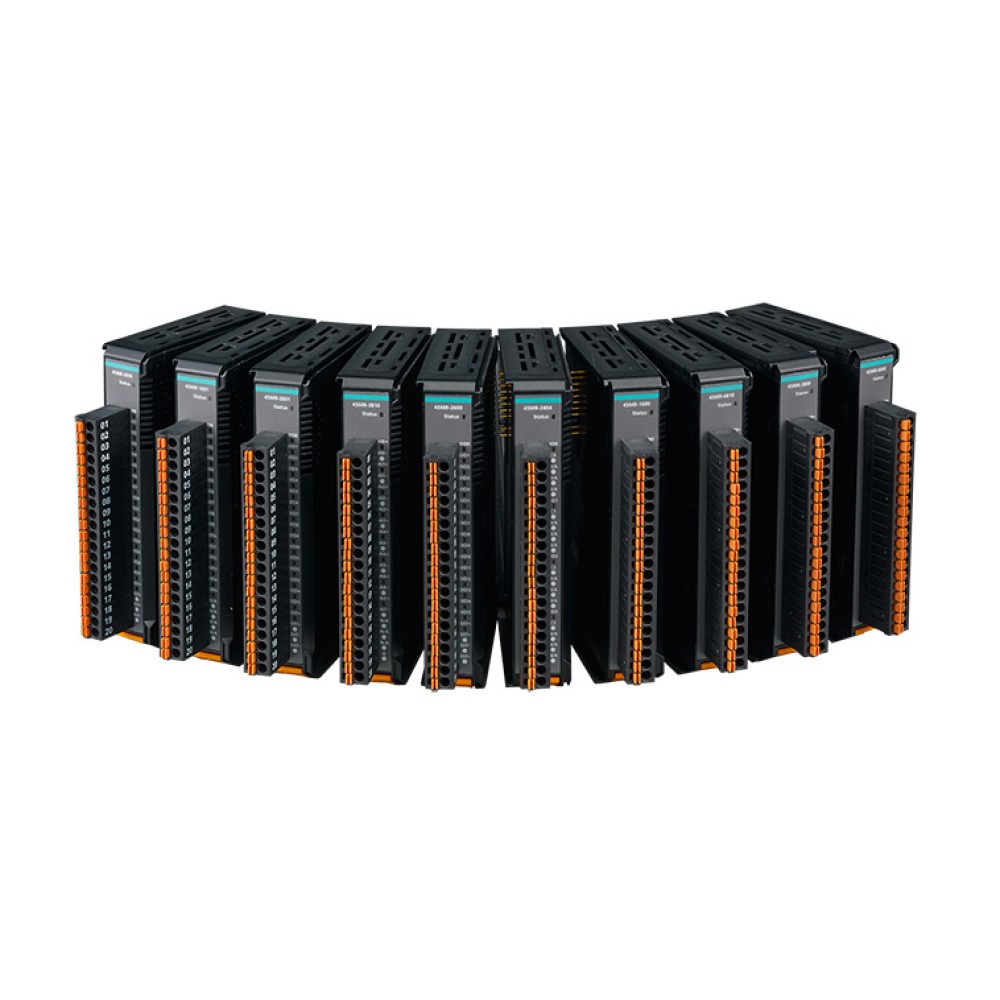

MoxaのioThinx 4500シリーズ (45MR) モジュールは、DI/O、AI、リレー、RTD、およびその他のI/Oタイプで利用可能であり、ユーザーに幅広いオプションを提供し、ターゲットアプリケーションに最適なI/Oの組み合わせを選択することができます。独自の機械設計により、ハードウェアの取り付けと取り外しが工具なしで簡単に行えるため、モジュールのセットアップと交換にかかる時間を大幅に短縮できます。

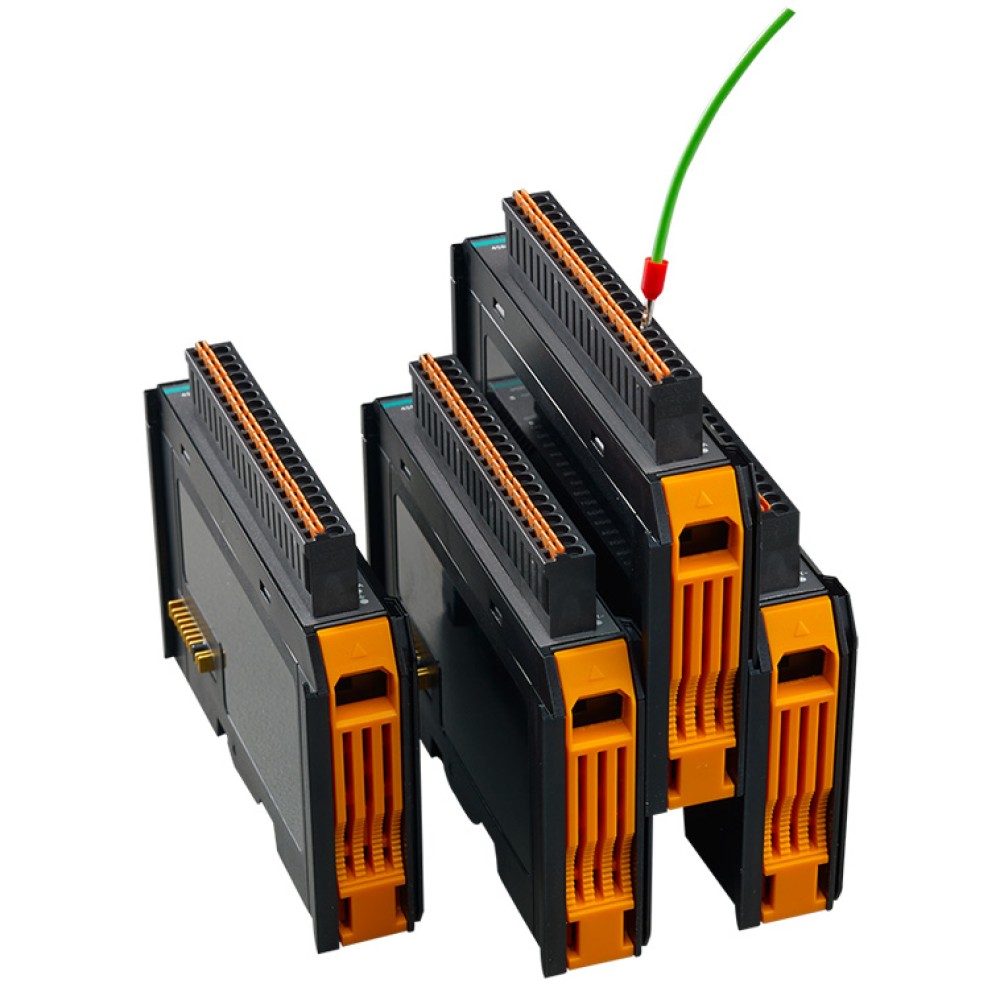

工具不要の簡単な取り付け・取り外し
ioThinx 4500シリーズは、独自の機械設計により、取り付けと取り外しに必要な時間を短縮します。実際、DINレールへの取り付け、通信とI/O信号取得のための配線接続など、ハードウェアの取り付けのどの部分においてもドライバーなどの工具は必要ありません。さらに、DINレールからioThinxを取り外す際にも工具は不要です。DINレールからすべてのモジュールを取り外すのも、ラッチとリリースタブを使用して簡単です。
| 入力および出力 | |
| アナログ入力 | 8チャネル |
|---|---|
| アイソレーション | 3k VDCまたは2k Vrms |
| アナログ入力 | |
| タイプ | ディファレンシャル入力 |
| 分解能 | 16bits |
| I/O | 電圧 |
| 入力範囲 | 0～10VDCまたは-10～10VDC |
| 過電圧保護 | -35～+35VDC (電源off) -25～+30VDC (電源on) |
| 精度 | ±0.1% FSR @ 25℃ ±0.3% FSR @ -40および75℃ |
| サンプリングレート | 全チャネル：100サンプル/秒 チャネルあたり：12.5サンプル/秒 1つのチャネルのみ有効：100サンプル/秒 |
| 入力インピーダンス | 10MΩ (最小) |
| メカニカル | |
| 重量 | 79g |
| 電力消費量 (最大) | |
| システム電源 | 187mA @ 3.3VDC |
| MTBF (mean time between failures) | |
| 時間 | 2,478,459時間 |
| 規格 | Telcordia SR332 |
| 環境 | |
| 動作温度 | -40～75℃ |
| 保管温度 | -40～85℃ |
| 相対湿度 | 5～95% (結露なきこと) |
| 衝撃 | IEC 60068-2-27 |
| 振動 | IEC 60068-2-6 |
| 高度 | 最大4000 m |
| Note | 高地で正しく機能することを保証する製品が必要な場合は、Moxaまでお問い合わせください。 |
| 規格および認証 | |
| EMC | EN 55032, EN 55024, EN 61000-3-2/3-3 |
| EMI | CISPR 32, FCC Part 15B Class A |
| EMS | IEC 61000-4-2 ESD: 接触: 4 kV; 気中: 8 kV IEC 61000-4-3 RS: 80 MHz～1 GHz: 3 V/m IEC 61000-4-4 EFT: 電源: 2 kV; 信号: 1 kV IEC 61000-4-5 サージ: 電源: 2 kV;信号 : 1 kV IEC 61000-4-6 CS: 10 V IEC 61000-4-8 |
| グリーン製品 | RoHS, CRoHS, WEEE |
| メカニカル | |
| ケーブル | 18～24AWG |
| ストリップ長 | 9～10mm |
| サイズ | 19.5×99×60.5mm |
| マウンティング | DINレール |
| 保証 | |
| 保証期間 | 5年 |
| 詳細 | MOXA社 製品保証方針 |
| Note | 電力リレイの寿命が限られているため、このコンポーネントを使用する製品は2年間の保証が適用されます |
サイズ (単位 = mm)
| 45MR-3810-T | ioThinx 4500シリーズ用モジュール AI×8 -10～10V/0～10V 動作温度：-40～75℃ |
|---|
ioThinx 4500シリーズ（45MR）モジュール 製品一覧
| ioThinx 4500シリーズ（45MR）モジュール 45MR-1600 | ioThinx 4500シリーズ用モジュール,DI×16,24VDC,PNP |
| ioThinx 4500シリーズ（45MR）モジュール 45MR-1600-T | ioThinx 4500シリーズ用モジュール,DI×16,24VDC,PNP (ワイド温度モデル) |
| ioThinx 4500シリーズ（45MR）モジュール 45MR-1601 | ioThinx 4500シリーズ用モジュール,DI×16,24VDC,NPN |
| ioThinx 4500シリーズ（45MR）モジュール 45MR-1601-T | ioThinx 4500シリーズ用モジュール,DI×16,24VDC,NPN (ワイド温度モデル) |
| ioThinx 4500シリーズ（45MR）モジュール 45MR-2404 | ioThinx 4500シリーズ用モジュール,リレイ×4,form A |
| ioThinx 4500シリーズ（45MR）モジュール 45MR-2404-T | ioThinx 4500シリーズ用モジュール,リレイ×4,form A (ワイド温度モデル) |
| ioThinx 4500シリーズ（45MR）モジュール 45MR-2600 | ioThinx 4500シリーズ用モジュール,DO×16,24VDC,sink |
| ioThinx 4500シリーズ（45MR）モジュール 45MR-2600-T | ioThinx 4500シリーズ用モジュール,DO×16,24VDC,sink (ワイド温度モデル) |
| ioThinx 4500シリーズ（45MR）モジュール 45MR-2601 | ioThinx 4500シリーズ用モジュール,DO×16,24VDC,source |
| ioThinx 4500シリーズ（45MR）モジュール 45MR-2601-T | ioThinx 4500シリーズ用モジュール,DO×16,24VDC,source (ワイド温度モデル) |
| ioThinx 4500シリーズ（45MR）モジュール 45MR-2606 | ioThinx 4500シリーズ用モジュール,DI×8,24VDC,PNP,DO×8,24VDC,source |
| ioThinx 4500シリーズ（45MR）モジュール 45MR-2606-T | ioThinx 4500シリーズ用モジュール,DI×8,24VDC,PNP,DO×8,24VDC,source (ワイド温度モデル) |
| ioThinx 4500シリーズ（45MR）モジュール 45MR-3800 | ioThinx 4500シリーズ用モジュール,AI×8,0～20mA/4～20mA |
| ioThinx 4500シリーズ（45MR）モジュール 45MR-3800-T | ioThinx 4500シリーズ用モジュール,AI×8,0～20mA/4～20mA (ワイド温度モデル) |
| ioThinx 4500シリーズ（45MR）モジュール 45MR-3810 | ioThinx 4500シリーズ用モジュール,AI×8,-10～10V/0～10V |
| ioThinx 4500シリーズ（45MR）モジュール 45MR-3810-T | ioThinx 4500シリーズ用モジュール,AI×8,-10～10V/0～10V (ワイド温度モデル) |
| ioThinx 4500シリーズ（45MR）モジュール 45MR-4420 | ioThinx 4500シリーズ用モジュール,AO×4,0～10V/0～20mA/4～20mA |
| ioThinx 4500シリーズ（45MR）モジュール 45MR-4420-T | ioThinx 4500シリーズ用モジュール,AO×4,0～10V/0～20mA/4～20mA (ワイド温度モデル) |
| ioThinx 4500シリーズ（45MR）モジュール 45MR-6600 | ioThinx 4500シリーズ用モジュール,RTD×6 |
| ioThinx 4500シリーズ（45MR）モジュール 45MR-6600-T | ioThinx 4500シリーズ用モジュール,RTD×6 (ワイド温度モデル) |
| ioThinx 4500シリーズ（45MR）モジュール 45MR-6810 | ioThinx 4500シリーズ用モジュール,TC×8 |
| ioThinx 4500シリーズ（45MR）モジュール 45MR-6810-T | ioThinx 4500シリーズ用モジュール,TC×8 (ワイド温度モデル) |
| ioThinx 4500シリーズ（45MR）モジュール 45MR-7210 | ioThinx 4500シリーズ用モジュール,システムおよびフィールド電源入力×1,SP+×1,SP-×1,FP+×1,FP-×1,FP GND×1 |
| ioThinx 4500シリーズ（45MR）モジュール 45MR-7210-T | ioThinx 4500シリーズ用モジュール,システムおよびフィールド電源入力×1,SP+×1,SP-×1,FP+×1,FP-×1,FP GND×1 (ワイド温度モデル) |
| ioThinx 4500シリーズ（45MR）モジュール 45MR-7820 | ioThinx 4500シリーズ用モジュール,ポテンシャル分布モジュール |
| ioThinx 4500シリーズ（45MR）モジュール 45MR-7820-T | ioThinx 4500シリーズ用モジュール,ポテンシャル分布モジュール (ワイド温度モデル) |
