AIG-301-T-US-AZU-LX
Arm® Cortex™-A7デュアルコア 1GHzプロセッサー,先進IIoTゲートウェイ,米国地域LTEモジュールプリインストール,Wi-Fiモジュール予約済み (ワイド温度モデル)
お気に入り登録するにはログインが必要です。
新規ユーザー登録 / ログイン
主な製品特長
- ThingsPro Edgeソフトウェアによるデータ取得とデバイス管理の簡素化
- ThingsPro EdgeおよびAzure IoT Edgeのシームレスな統合により、簡単で高い信頼性、しかも安全なクラウドコネクティビティ
- ThingsPro Proxyユーティリティにより、デバイスのプロビジョニングを容易にサポート
- 堅牢なOTA機能を提供し、ソフトウェアアップグレード時のシステム障害を防止
- 悪意のあるソフトウェアインジェクション攻撃を防止するセキュアブート搭載
本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。
AIG-301シリーズ高度IIoTゲートウェイは、特に過酷な動作環境にある分散型サイトや無人化サイト向けに設計された産業用IoTアプリケーションです。ThingsPro EdgeとAzure IoT Edgeソフトウェアがプリロードされ、AIG-301とシームレスに統合されており、Azureクラウドソリューションを使用して、データ収集とデバイス管理のための簡単で信頼性が高くかつ安全なセンサーとクラウド間の接続を可能にします。ThingsPro Proxyユーティリティを使用することで、デバイスのプロビジョニングプロセスが容易です。また、堅牢なOTA機能により、ソフトウェアアップグレード時のシステム障害を心配する必要がありません。セキュアブート機能を有効にすると、AIG-301シリーズのブートプロセスを有効にして、悪意のあるソフトウェアのインジェクションを防止することができます。
| コンピューター | |
| CPU | Armv7 Cortex-A7 デュアルコア 1GHz |
|---|---|
| DRAM | 2GB DDR3L |
| プリインストールストレージ | 16GB eMMC GB eMMC |
| プリインストールOS | Moxa Industrial Linux (Debian 9、Kernel 4.4) |
| コンピューターインターフェース | |
| TPM | TPM v2.0 |
| イーサネットポート | オートセンシング10/100/1000Mbpsポート (RJ45コネクター) ×2 |
| シリアルポート | RS-232C/422/485ポート×2、ソフトウェアによる選択可能 (DB9 オス) |
| CANポート | CAN 2.0 A/B×1 (DB9 オス) |
| デジタル入力 | DI×4 |
| デジタル出力 | DO×4 |
| USB 2.0 | USB 2.0ホスト×1、タイプAコネクター |
| Wi-Fiアンテナコネクター | RP-SMA×2 (AIG-301-AZU-LX/T-AZU-LXモデルを除く) |
| セルラーアンテナコネクター | SMA×SMA×2 (AIG-301-AZU-LX/T-AZU-LXモデルを除く) |
| GPSアンテナコネクター | SMA×SMA×1 (AIG-301-AZU-LX/T-AZU-LXモデルを除く) |
| 拡張スロット | mPCIeスロット×1：AIG-301-US-AZU-LX/T-US-AZU-LX、AIG-301-EU-AZU-LX/T-EU-AZULX、AIG-301-AP-AZU-LX/T-AP-AZU-LX mPCIeスロット×2：AIG-301-CN-AZU-LX/T-CN-AZU-LX |
| SIMフォーマット | ナノ (AIG-301-US-AZU-LX/T-US-AZU-LX、AIG-301-EU-AZU-LX/T-EU-AZU-LX、AIG-301-AP-AZU-LX/T-AP-AZU-LX) |
| SIM数 | 2 |
| ボタン | プログラム可能ボタン |
| イーサネットインターフェース | |
| 磁気絶縁保護 | 1.5kV (内蔵) |
| シリアルインターフェース | |
| コンソールポート | 4ピンヘッダー×1 |
| コネクター | DB9 メス |
| ボーレート | 300bps～921.6kbps |
| データビット | 5、6、7、8 |
| フロー制御 | RS-485用ADDC® (自動データ方向制御)、RTS/CTS、XON/XOFF |
| パリティ | なし、偶数、奇数、スペース、マーク |
| ストップビット | 1、1.5、2 |
| アイソレーション | なし |
| シリアル信号 | |
| RS-232C | TxD、RxD、RTS、CTS、DTR、DSR、DCD、GND |
| RS-422 | Tx+、Tx-、Rx+、Rx-、GND |
| RS-485-2w | Data+、Data-、GND |
| RS-485-4w | Tx+、Tx-、Rx+、Rx-、GND |
| CANインターフェース | |
| ポート数 | 1 |
| コネクター | DB9 オス |
| ボーレート | 10～1000kbps |
| 産業用プロトコル | CAN 2.0A、CAN 2.0B |
| 信号 | CAN_H、CAN_L、CAN_GND、CAN_SHLD、CAN_V+、GND |
| アイソレーション | 2kV (内蔵) |
| デジタル入力 | |
| コネクター | スプリング式ユーロブロック端子 |
| ドライコンタクト | オフ：オープン オン：GND～ショート |
| ウェットコンタクト (DI to COM) | オン：10～30VDC オフ：DC0～3V |
| アイソレーション | 3K VDC |
| センサータイプ | ウェットコンタクト (NPN) ドライコンタクト |
| デジタル出力 | |
| コネクター | スプリング式ユーロブロック端子 |
| 電流定格 | 200mA/チャンネル |
| I/O タイプ | シンク |
| 電圧 | 公称24VDC、オープンコレクター30VDC |
| セルラーインターフェース | |
| セルラー規格 | LTE CAT-4 |
| バンドオプション (US) | LTEバンド2 (1900MHz) /LTEバンド4 (1700MHz) /LTEバンド5 (850MHz) /LTEバンド13 (700MHz) /LTEバンド17 (700MHz) UMTS/HSPA 850MHz/1900MHz キャリア承認：Verizon、AT&T |
| バンドオプション (EU) | LTEバンド1 (2100MHz) /LTEバンド3 (1800MHz) /LTEバンド5 (850MHz) /LTEバンド7 (2600MHz) /LTEバンド8 (900MHz) /LTEバンド20 (800MHz) UMTS/HSPA 850MHz/900MHz/1900MHz/2100MHz |
| バンドオプション (APAC) | LTEバンド1 (2100MHz) /LTEバンド3 (1800MHz) /LTEバンド5 (850MHz) /LTEバンド7 (2600MHz) /LTEバンド8 (900MHz) /LTEバンド28 (700M) |
| GPS インターフェース | |
| 受信機タイプ | 72 チャネルu-blox M8 エンジン、GPS/GLONASS/Galileo |
| 精度 | 位置情報：2.5m CEP SBAS：2.0m CEP |
| 取得 | アシストスタート：3秒 コールドスタート：26秒 |
| 感度 | コールドスタート -148dBm トラッキング：-164dBm |
| LED表示 | |
| システム | 電源×2 ユーザー×1 SIMカードインジケーター×1 |
| 無線信号強度 | セルラー/Wi-Fi×6 |
| ThingsProソフトウェア | |
| ThingsProプロキシユーティリティ | あり |
| Azure IoT Edgeプリインテグレート | あり |
| ThingsPro Edgeプリロード | あり |
| 電源パラメーター | |
| 電源入力数 | リダンダントデュアル入力 |
| 入力電圧 | 12～48VDC |
| 消費電力 | 4.8W (AIG-301-AZU-LX/T-AZU-LX) 6.0W (AIG-301-CN-AZU-LX/T-CN-AZU-LX) 8.4W (AIG-301-US-AZU-LX/T-US-AZU-LX、AIG-301-EU-AZU-LX/T-EU-AZU-LX、AIG-301-AP-AZU-LX/T-AP-AZU-LX) |
| 入力電流 | 0.4A @ 12VDC (AIG-301-AZU-LX/T-AZU-LX) 0.5A @ 12VDC (AIG-301-CN-AZU-LX/T-CN-AZU-LX) 0.7A @ 12VDC (AIG-301-US-AZU-LX/T-US-AZU-LX、AIG-301-EU-AZU-LX/T-EUAZULX、AIG-301-AP-AZU-LX/T-AP-AZU-LX) |
| 信頼性 | |
| 自動リブートトリガー | 外付けWDT (ウォッチドッグタイマー) |
| 物理的特性 | |
| ハウジング | SECC Metal |
| 設置 | DIN レールマウント、ウォールマウント (オプションキット使用時) |
| IP 定格 | IP30 |
| 外形寸法図 | 141.5×120×27mm (AIG-301-AZU-LX/T-AZU-LX) 141.5×120×39mm (AIG-301-US-AZU-LX/T-US-AZU-LX、AIG-301-EU-AZU-LX/T-EU-AZU-LX、AIG-301-AP-AZU-LX/T-AP-AZU-LX、AIG-301-CN-AZU-LX/TCNAZU-LX) |
| 重量 | 560g (AIG-301-AZU-LX/T-AZU-LX) 745g (AIG-301-CN-AZU-LX/T-CN-AZU-LX) 750g (AIG-301-US-AZU-LX/T-US-AZU-LX、AIG-301-EU-AZU-LX/T-EU-AZU-LX、AIG-301-AP-AZU-LX/T-AP-AZU-LX) |
| 環境制限 | |
| 相対湿度 | 5～95% (結露なきこと) |
| 動作温度 | 標準温度モデル： -20～70℃ (AIG-301-US-AZU-LX、AIG-301-EU-AZU-LX、AIG-301-APAZULX、AIG-301-CN-AZU-LX) -20～85℃ (AIG-301-AZU-LX) 広温度モデル： -40～70℃ (AIG-301-T-US-AZU-LX、AIG-301-T-EU-AZU-LX、AIG- 301-TAPAZU-LX、AIG-301-T-CN-AZU-LX) -40～85℃ (AIG-301-T-AZU-LX) |
| 保存温度 (パッケージ含む) | -40～85℃ |
| 衝撃 | IEC 60068-2-27 |
| 振動 | 2Grms @ IEC 60068-2-64、ランダムウェーブ、5-500Hz、1軸あたり1時間 (USBデバイス未装着時) |
| 規格・認証 | |
| 安全 | UL 62368-1、EN 62368-1 |
| EMC | EN 55032/35、EN 61000-6-2/-6-4 |
| EMI | CISPR 32、FCC Part 15B Class A |
| EMS | IEC 61000-4-2 ESD: Contact: 4 kV; Air: 8 kV IEC 61000-4-3 RS: 80MHz to 1 GHz: 10 V/m IEC 61000-4-4 EFT: Power: 2 kV; Signal: 1 kV IEC 61000-4-6 CS: 10 V IEC 61000-4-8 PFMF IEC 61000-4-5 Surge: Power: 0.5 kV; Signal: 1 kV |
| グリーン製品 | RoHS、CRoHS、WEEE |
| 危険箇所 | クラス I ディビジョン 2、ATEX (AIG-301-T-US-AZU-LX、AIG-301-T-EU-AZU-LX、AIG-301-T-APAZU、AIG-301-T-EU-AZU-LX、AIG-301-T-APAZU-LX、LX、AIG-301-T-AZU-LX) |
| MTBF | |
| 時間 | 683,818時間 (AIG-301-US-AZU-LX/T-US-AZU-LX、AIG-301-EU-AZU-LX/T-EU-AZU-LX、AIG-301-AP-AZU-LX/T-AP-AZU-LX) 794,092時間 (AIG-301-AZU-LX/T-AZU-LX) |
| 規格 | Telcordia (Bellcore) 規格 TR/SR |
| 保証 | |
| 保証期間 | 5年 |
| 詳細 | Moxa社 製品保証方針 |
| パッケージ同梱品 | |
| デバイス | AIG-300シリーズ コンピューター×1 |
| ドキュメント | クイックインストールガイド×1 保証書×1 |
| インストールキット | DIN レールキット (装着済み)×1 電源ジャック×1 |

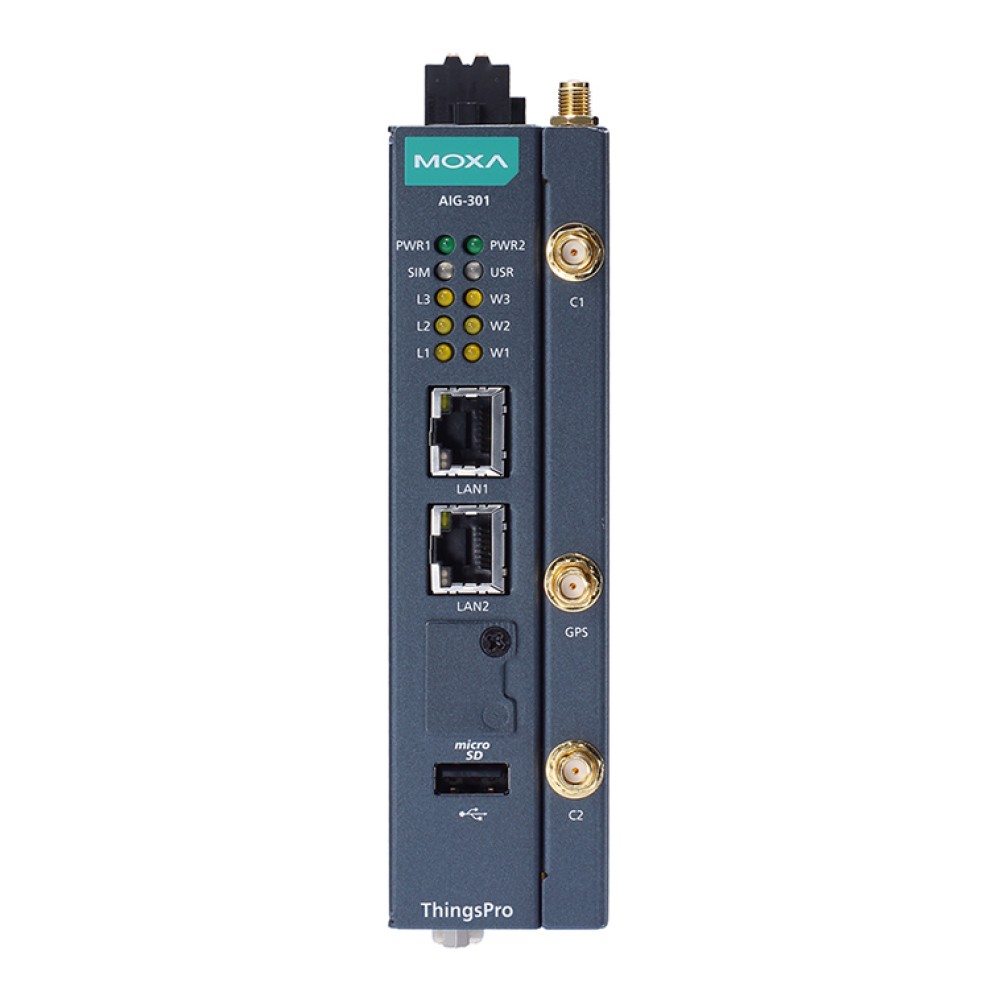

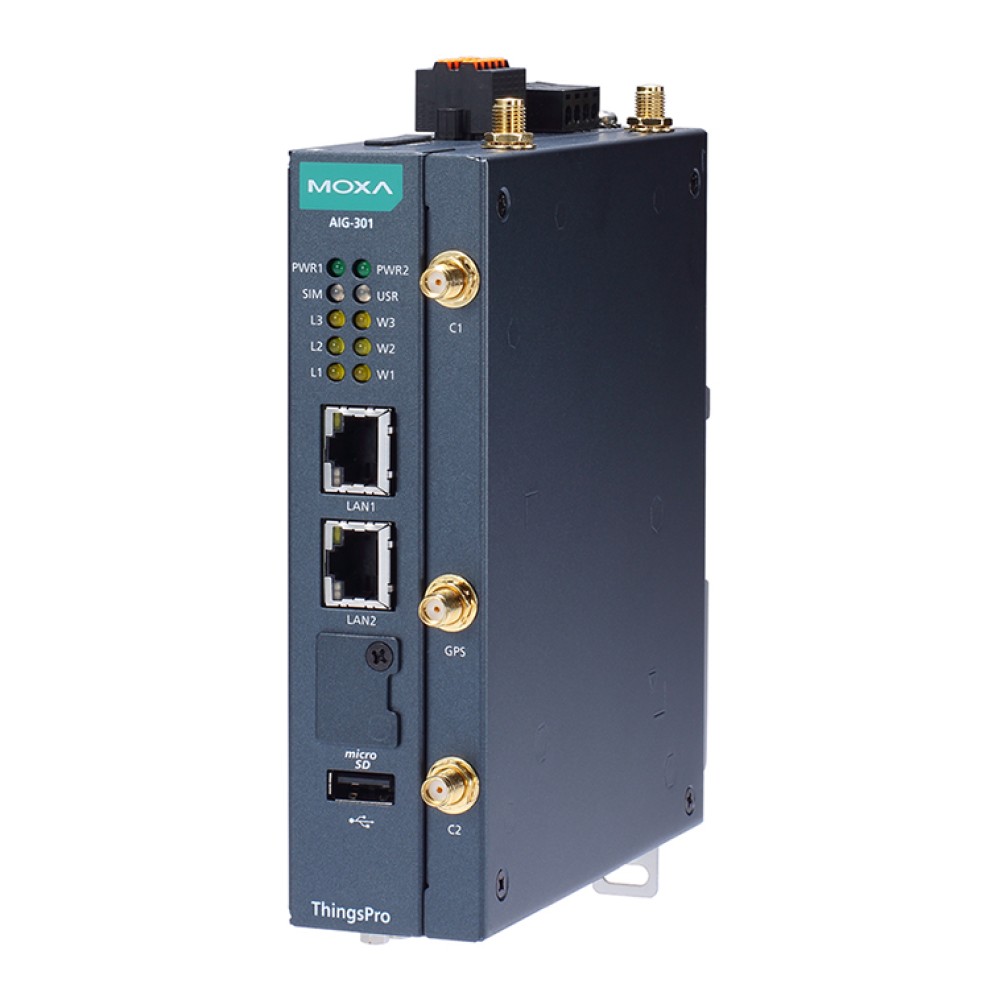

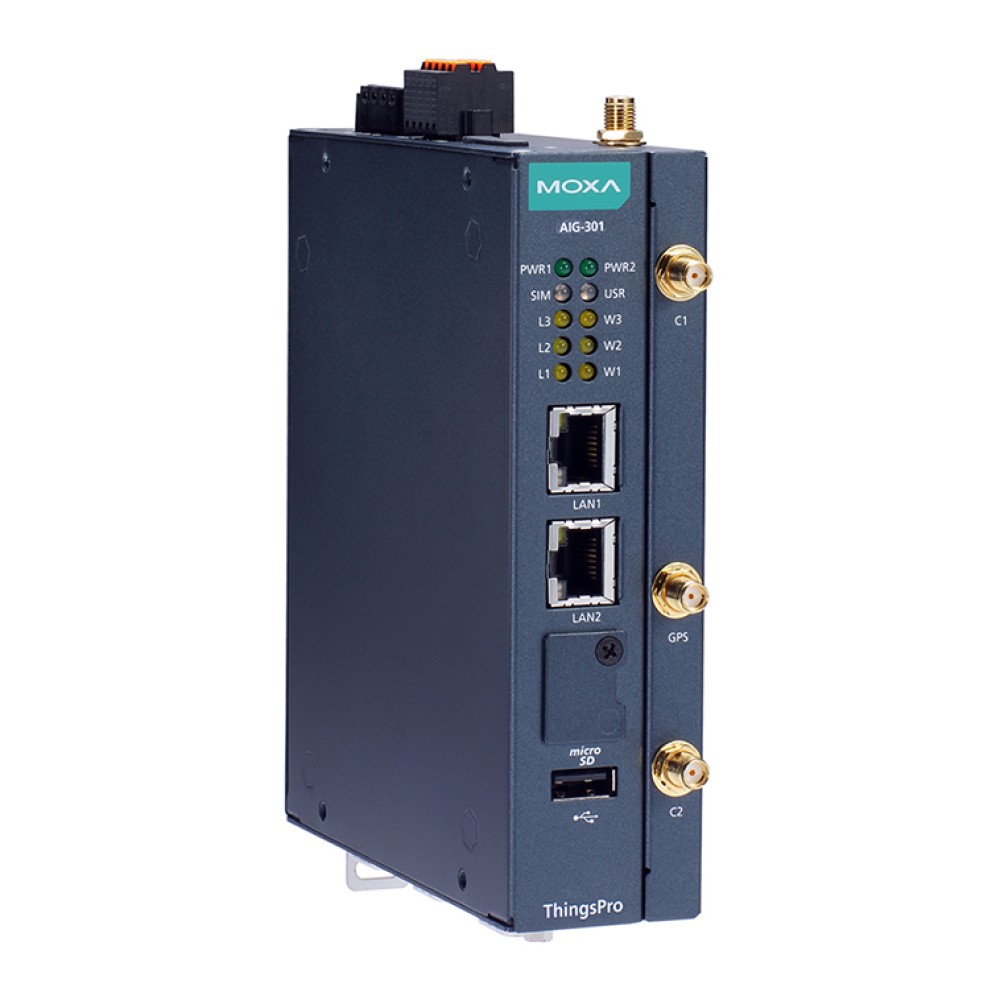

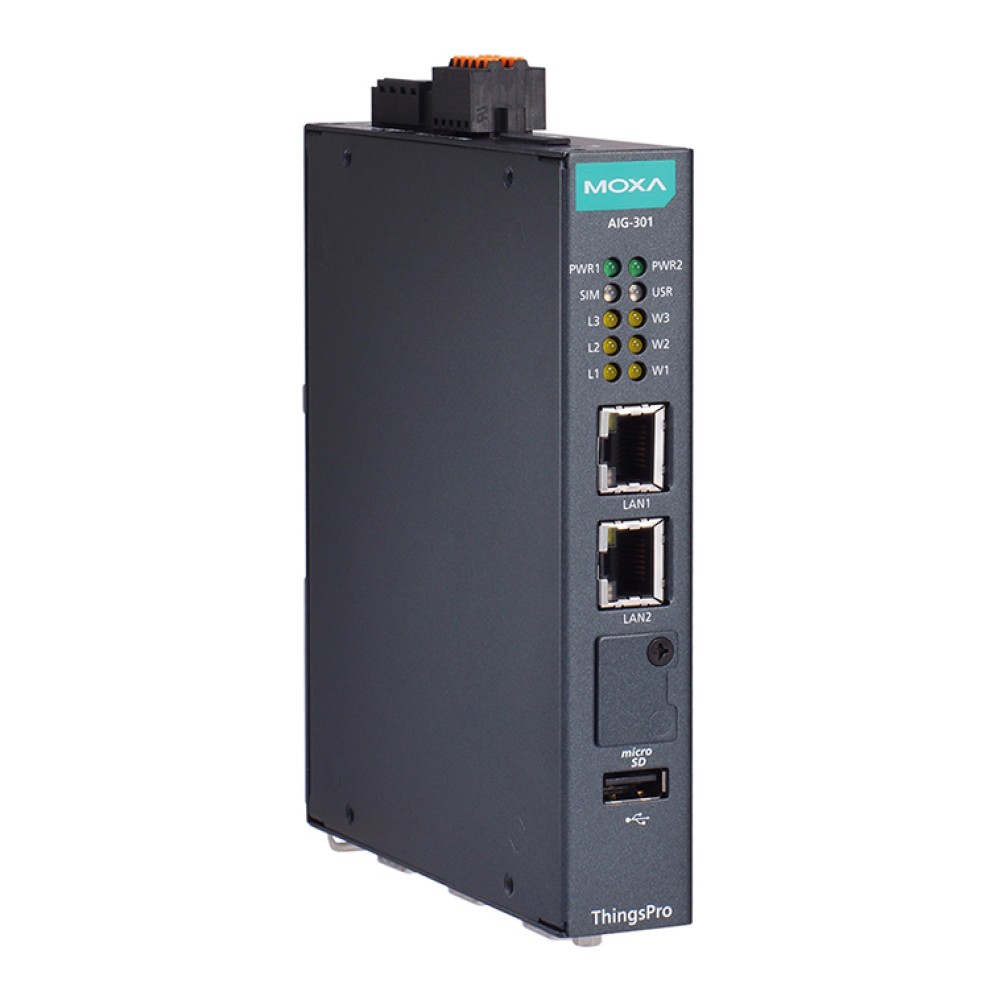

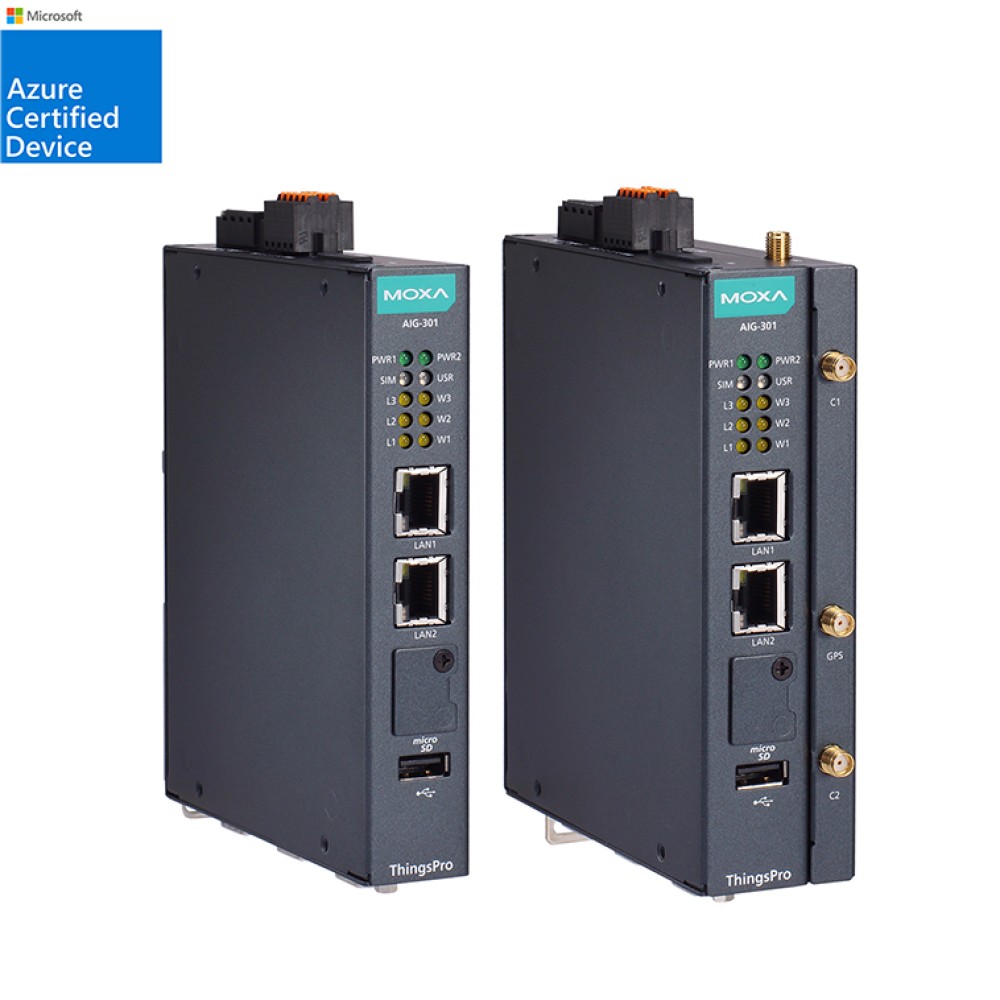

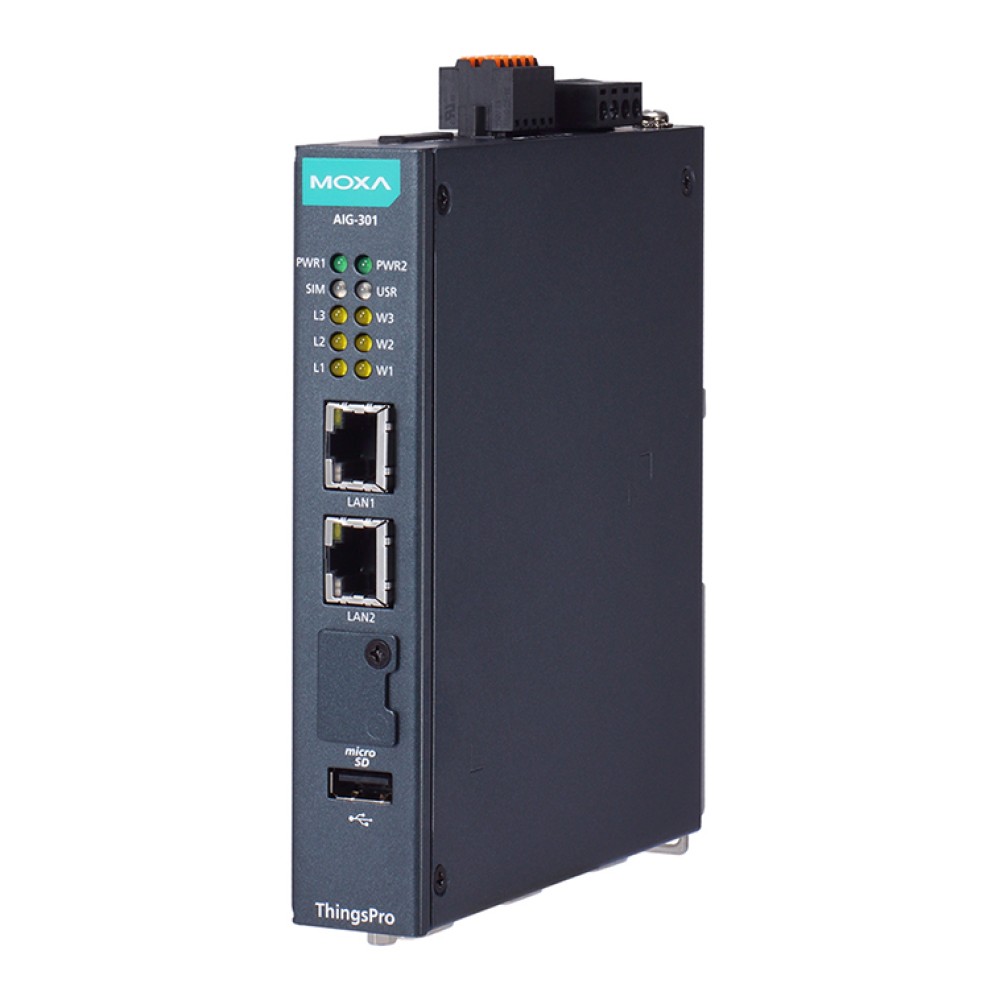

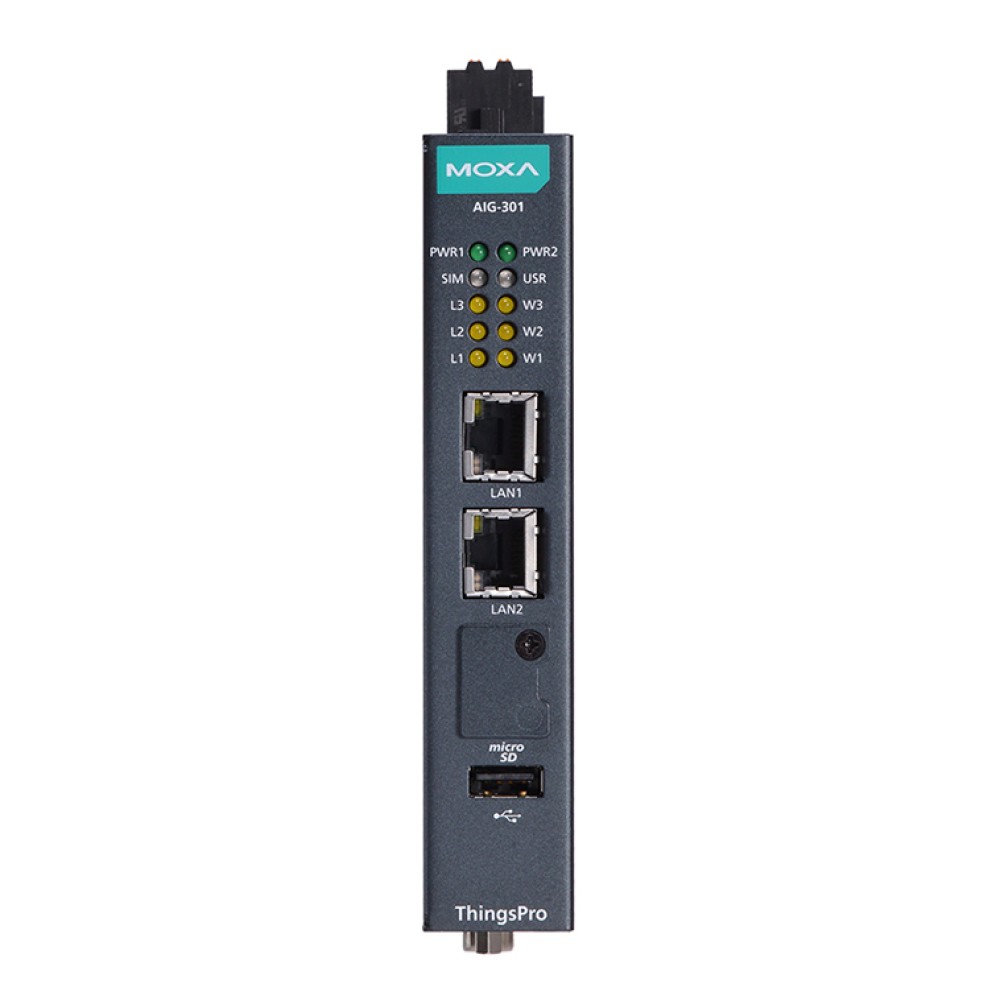

外観
サイズ (単位=mm（inch）)
| AIG-301-T-US-AZU-LX | 1GHz デュアルコア RAM：2GB ストレージ：16GB TPM：内蔵 mPCIeスロット1 LTEモジュール：米国地域LTEモジュールプリインストール mPCIeスロット2 Wi-Fiモジュール：予約済み 動作温度：-40～70℃ |
|---|
オプショナルアクセサリ－ (別売り)
| 電源配線 | |
| CBL-PJTB-10 | ノンクロッキングバレルプラグと裸線ケーブルの接続 |
|---|---|
| Mini DB9F-to-TB | DB9メス ターミナルブロックコネクター |
| ケーブル | |
| CBL-F9DPF1x4-BK-100 | コンソールケーブル (4ピンコネクター) 1m |
| Wi-Fi 無線モジュール | |
| UC-8200-WLAN22-AC | UC-8200 V2.0以降のWi-Fiモジュール用 ワイヤレスパッケージ ネジ2個 スペーサー2個 ヒートシンク1個 パッド1個 |
| アンテナ | |
| ANT-LTEUS-ASM-01 | GSM/GPRS/EDGE/UMTS/HSPA/LTE 1dBi 無指向性ラバーダックアンテナ |
| ANT-LTE-ASM-04 BK | 704～960/1710～2620MHz LTE用無指向性スティックアンテナ 4.5dBi |
| ANT-LTE-OSM-03-3m BK | 700～2700MHz マルチバンドアンテナ 2G、3G、4Gアプリケーション用設計 3m |
| ANT-LTE-ASM-05 BK | 704～960/1710～2620MHz LTEスティックアンテナ 5dBi |
| ANT-LTE-OSM-06-3m BK MIMO | 700～2700/2400～2500/5150～5850MHzの周波数に対応したネジ止め式オプションマルチバンドアンテナ |
| ANT-WDB-ARM-0202 | 2dBi (2.4GHz) または 2dBi (5GHz) RP-SMA (オス) デュアルバンド全方位型アンテナ |
| ANT-GPS-OSM-03-3m BK | 3dBi (1575.42MHz) SMA (オス) 無指向性磁気ベースパッシブGPSアンテナ 3m |
| ANT-GPS-CSM-03-3m | 3dBi (1575.42MHz) SMA (オス) 指向性パッシブGPSアンテナ 3m |
| ANT-GPS-OSM-05-3M | 26dBi (1575.42MHz) SMA (オス) 無指向性アクティブGPSアンテナ 3m |
| 壁面取付用キット | |
| UC-8200-WLAN22-AC | UC-8200用 ウォールマウントキット (M3ネジ4本付) |
AIG-300シリーズ 製品一覧
| AIG-301-AP-AZU-LX | Arm® Cortex™-A7デュアルコア 1GHzプロセッサー,先進IIoTゲートウェイ,APAC地域LTEモジュールプリインストール,Wi-Fiモジュール予約済み |
| AIG-301-AZU-LX | Arm® Cortex™-A7デュアルコア 1GHzプロセッサー,先進IIoTゲートウェイ |
| AIG-301-EU-AZU-LX | Arm® Cortex™-A7デュアルコア 1GHzプロセッサー,先進IIoTゲートウェイ,ヨーロッパ地域LTEモジュールプリインストール,Wi-Fiモジュール予約済み |
| AIG-301-T-AP-AZU-LX | Arm® Cortex™-A7デュアルコア 1GHzプロセッサー,先進IIoTゲートウェイ,APAC地域LTEモジュールプリインストール,Wi-Fiモジュール予約済み (ワイド温度モデル) |
| AIG-301-T-AZU-LX | Arm® Cortex™-A7デュアルコア 1GHzプロセッサー,先進IIoTゲートウェイ (ワイド温度モデル) |
| AIG-301-T-EU-AZU-LX | Arm® Cortex™-A7デュアルコア 1GHzプロセッサー,先進IIoTゲートウェイ,ヨーロッパ地域LTEモジュールプリインストール,Wi-Fiモジュール予約済み (ワイド温度モデル) |
| AIG-301-T-US-AZU-LX | Arm® Cortex™-A7デュアルコア 1GHzプロセッサー,先進IIoTゲートウェイ,米国地域LTEモジュールプリインストール,Wi-Fiモジュール予約済み (ワイド温度モデル) |
| AIG-301-US-AZU-LX | Arm® Cortex™-A7デュアルコア 1GHzプロセッサー,先進IIoTゲートウェイ,米国地域LTEモジュールプリインストール,Wi-Fiモジュール予約済み |
