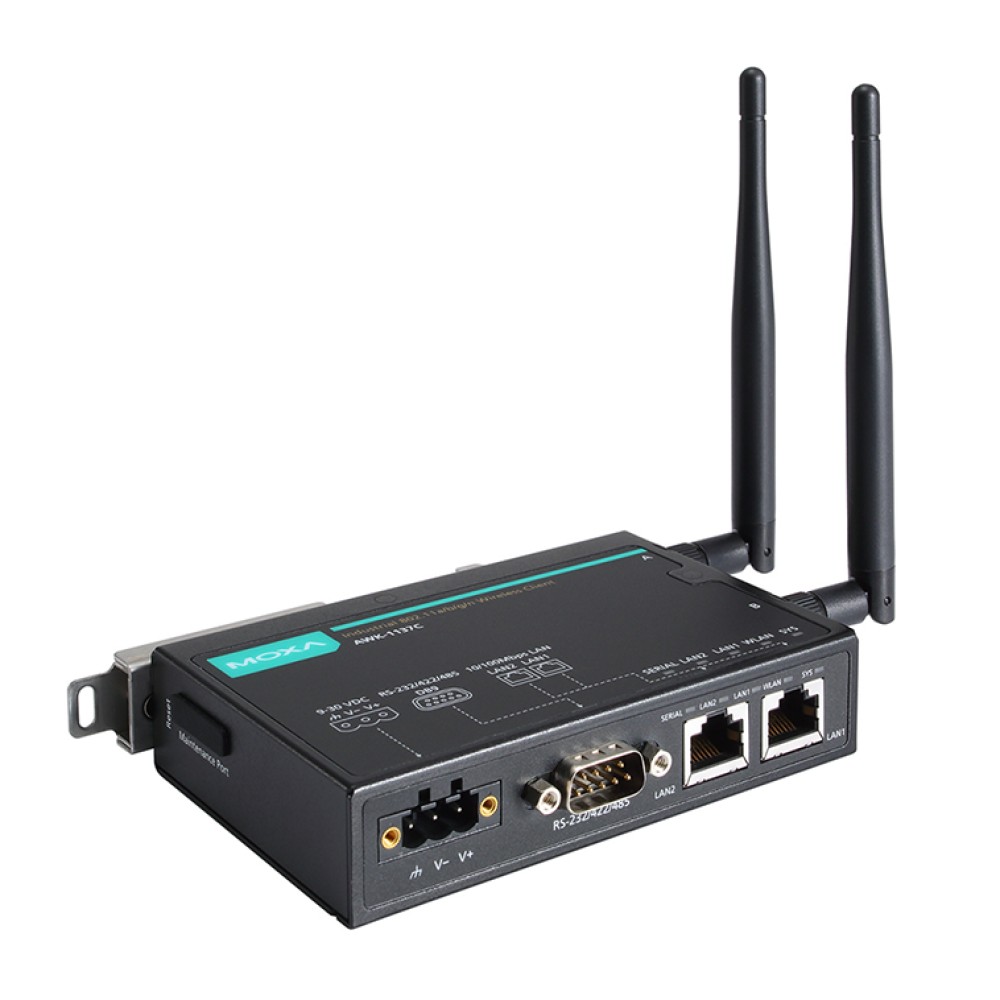

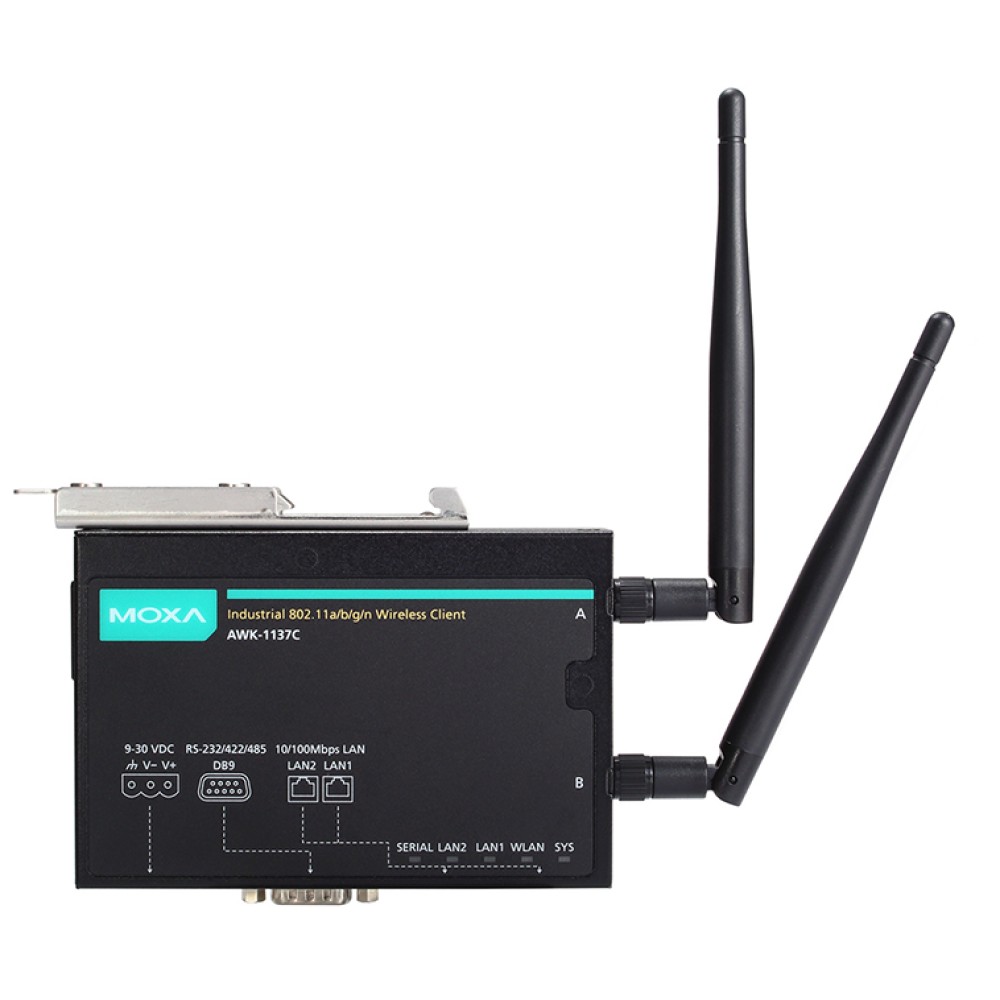

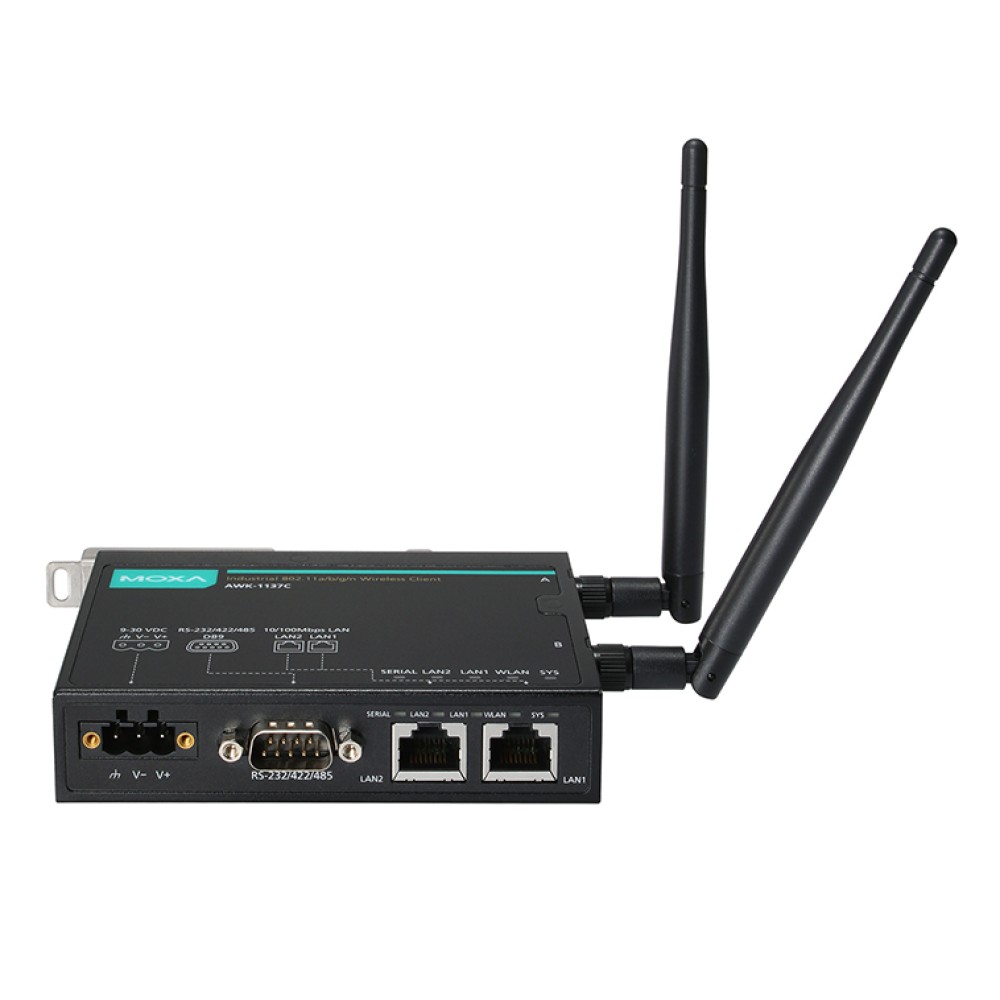

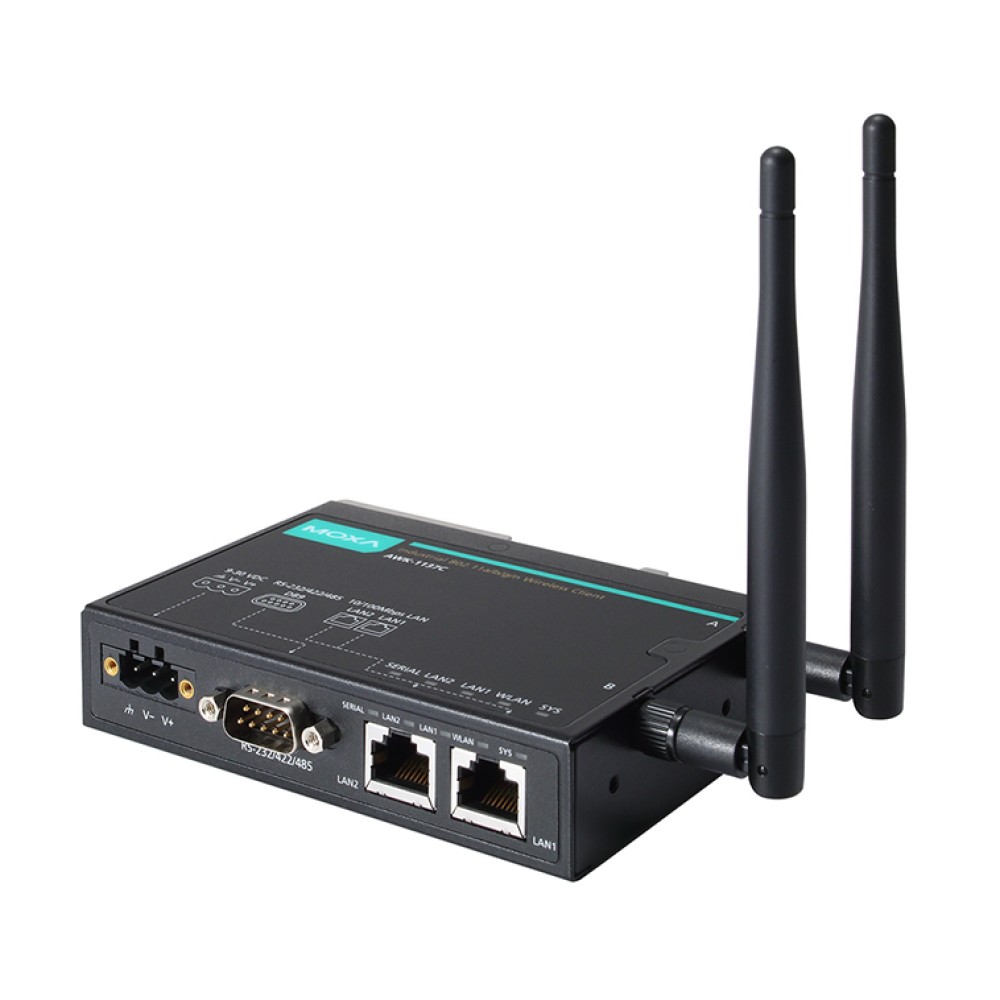

AWK-1137C-EU-T
産業用 802.11a/b/g/n ワイヤレスシリアル/イーサネットクライアント,EUバンド (ワイド温度モデル)
お気に入り登録するにはログインが必要です。
新規ユーザー登録 / ログイン
主な製品特長
- IEEE 802.11a/b/g/n対応クライアント
- 1シリアルポートおよび2イーサネットLANポートを備えた包括的なインターフェース
- クライアントベースのミリ秒レベルのTurbo Roamingサポート
- 2x2 MIMO技術による未来を考えた設計
- アンテナと電源に対するデュアルアイソレーション組込み
- IEC 60068-2-6準拠の耐震設計
- 産業用アプリケーションにフィットするコンパクトサイズ
- AeroMag技術により簡単なセットアップにより導入が容易
本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。
AWK-1137Cは、産業用ワイヤレスモバイルアプリケーションに最適なクライアントソリューションを提供します。イーサネットおよびシリアルデバイスの両方にWLANコネクションを可能とし、動作温度、電源入力電圧、サージ、ESD、および振動をカバーする産業規格および認証に対応しています。AWK-1137Cは、2.4GHz帯または5GHz帯のいずれかで動作し、802.11a/b/gと下位互換性を有するため既存のワイヤレス投資を将来的にわたり保証します。
産業グレードの堅牢性
- 外部の電気的干渉に対する500Vの絶縁保護を提供する設計のアンテナと電源のアイソレーション組込み
- -40～75℃のワイド動作温度モデル (-T) により過酷な環境下でのスムーズなワイヤレス通信を実現
移動性指向設計
- クライアントベースのTurbo RoamingによりAP間のローミングリカバリ―タイム150ms未満を実現
- MIMO技術により移動中における送信と受信のスムーズな機能を確保
- 耐震機能 (IEC 60068-2-6準拠) による容易な組込み
- 半自動的な設定により導入コストを削減
- AeroMag技術を使い産業用アプリケーションの基本的なWLANセッティングをエラーフリーで実現
- 異なるタイプのデバイスに接続できるさまざまな通信インターフェースサポート
- マシンのセットアップを簡素化する1対多数のNAT
ビデオ
AeroMag技術：迅速かつ容易なWi-Fiネットワーク導入
| WLANインターフェース | |
| 規格 | IEEE 802.11a/b/g/n ワイヤレスLAN IEEE 802.11i ワイヤレスセキュリティ IEEE 802.3 10BaseT IEEE 802.3u 100BaseT(X) |
|---|---|
| スペクトラム拡散変調 | DSSS with DBPSK, DQPSK, CCK OFDM with BPSK, QPSK, 16QAM, 64QAM 802.11b：CCK @ 11/5.5Mbps, DQPSK @ 2Mbps, DBPSK @ 1Mbps 802.11a/g：64QAM @ 54/48Mbps, 16QAM @ 36/24Mbps, QPSK @ 18/12Mbps, BPSK @ 9/6Mbps 802.11n：64QAM @ 300Mbps～BPSK @ 6.5Mbps (マルチプルレートサポート) |
| 運用チャネル (中心周波数) | JP： 2.412～2.484GHz (14チャネル, DSSS) 5.180～5.240GHz (4チャネル) 5.260～5.320GHz (4チャネル) 5.500～5.700GHz (11チャネル) US： 2.412～2.462GHz (11チャネル) 5.180～5.240GHz (4チャネル) 5.745～5.825GHz (5チャネル) 5.260～5.320GHz (4チャネル) 5.500～5.700GHz (11チャネル) EU： 2.412～2.472GHz (13チャネル) 5.180～5.240GHz (4チャネル) 5.260～5.320GHz (4チャネル) 5.500～5.700GHz (11チャネル) |
| セキュリティ | SSIDブロードキャストの有効/無効 ファイアウォール：MAC/IP/プロトコル/ポートベースフィルタリング 64-bitおよび128-bit WEPエンクリプション、WPA/WPA2 個人および企業 (IEEE 802.1X/RADIUS、TKIPおよびAES) |
| 送信レート | 802.11b：1, 2, 5.5, 11Mbps 802.11a/g：6, 9, 12, 18, 24, 36, 48, 54Mbps 802.11n：6.5～300Mbps (マルチプルレートサポート) |
| TX送信出力 | 802.11b： Typ.26±1.5dBm @ 1Mbps, Typ.26±1.5dBm @ 2Mbps Typ.26±1.5dBm @ 5.5Mbps, Typ.25±1.5dBm @ 11Mbps 802.11g： Typ.23±1.5dBm @ 6～24Mbps, Typ.22±1.5dBm @ 36Mbps Typ.20±1.5dBm @ 48Mbps, Typ.19±1.5dBm @ 54Mbps 802.11n (2.4GHz)： Typ.23±1.5dBm @ MCS0/8 20MHz Typ.17±1.5dBm @ MCS7/15 20MHz Typ.23±1.5dBm @ MCS0/8 40MHz Typ.17±1.5dBm @ MCS7/15 40MHz 802.11a： Typ.23±1.5dBm @ 6～24Mbps Typ.21±1.5dBm @ 36Mbps Typ.20±1.5dBm @ 48Mbps Typ.18±1.5dBm @ 54Mbps 802.11n (5GHz)： Typ.23±1.5dBm @ MCS0/8 20MHz Typ.18±1.5dBm @ MCS7/15 20MHz Typ.23±1.5dBm @ MCS0/8 40MHz Typ.18±1.5dBm @ MCS7/15 40MHz |
| Note | 各国電波規制に基づいて以下に示すUNIIバンドで許可される最大送信電力は、ファームウェアで制限されています。 |
| テーブル |  |
| RX受信感度 | 802.11b： -89dBm @ 1Mbps, -89dBm @ 2Mbps -89dBm @ 5.5Mbps, -88dBm @ 11Mbps 802.11g： -88dBm @ 6Mbps, -88dBm @ 9Mbps -88dBm @ 12Mbps, -87dBm @ 18Mbps -84dBm @ 24Mbps, -81dBm @ 36Mbps -77dBm @ 48Mbps, -75dBm @ 54Mbps 802.11n (2.4GHz)： -70dBm @ MCS7 20MHz, -70dBm @ MCS15 20MHz -64dBm @ MCS7 40MHz, -65dBm @ MCS15 40MHz 802.11a： -90dBm @ 6Mbps, -88dBm @ 9Mbps -87dBm @ 12Mbps, -85dBm @ 18Mbps -81dBm @ 24Mbps, -78dBm @ 36Mbps -74dBm @ 48Mbps, -73dBm @ 54Mbps 802.11n (5GHz)： -69dBm @ MCS7 20MHz, -70dBm @ MCS15 20MHz -64dBm @ MCS7 40MHz, -66dBm @ MCS15 40MHz |
| プロトコルサポート | |
| 一般的なプロトコル | Proxy ARP, DNS, HTTP, HTTPS, IP, ICMP, SNTP, TCP, UDP, RADIUS, SNMP, DHCP, VLAN |
| インターフェース | |
| デフォルトアンテナ | 2デュアルバンドオムニダイレクションアンテナ, 2dBi, RP-SMA(M) |
| 外部アンテナ用コネクタ | RP-SMA(F) |
| LANポート | 2, RJ45, 10/100/1000BaseT(X)オートネゴシエーションスピード, 全2重/半2重モード, オートMDI/MDI-Xコネクション |
| シリアルポート | 1, RS232C/422/485, DB9(M)コネクター |
| リセット | 有 |
| LEDインジケータ | SYS, 無線LAN, LAN1, LAN2, シリアル |
| シリアル通信パラメーター | |
| データビット | 5, 6, 7, 8 |
| ストップビット | 1, 1.5, 2 |
| パリティ | None, 偶数, 奇数, スペース, Mark |
| フロー制御 | RTS/CTS, XON/XOFF |
| ボーレート | 75bps～921.6kbps |
| シリアルデータログ | 256KB |
| シリアル信号 | |
| RS-232C | TxD, RxD, RTS, CTS, DCD, GND |
| RS-422 | Tx+, Tx-, Rx+, Rx-, GND |
| RS-485-4線 | Tx+, Tx-, Rx+, Rx-, GND |
| RS-485-2線 | Data+, Data-, GND |
| マネージメント | |
| シリアル運用モード | Real COM, RCF2217, TCP Server, TCP Client, UDP |
| デバイスマネージメント | ワイヤレスサーチユーティリティ, MXconfig, SNMP |
| ネットワーク監視 | MXview |
| メカニカル | |
| 筐体 | 高 EMCレベル対応メタルケース, IP30保護等級 |
| 重量 | 470g |
| サイズ | 77.1×115.5×26mm |

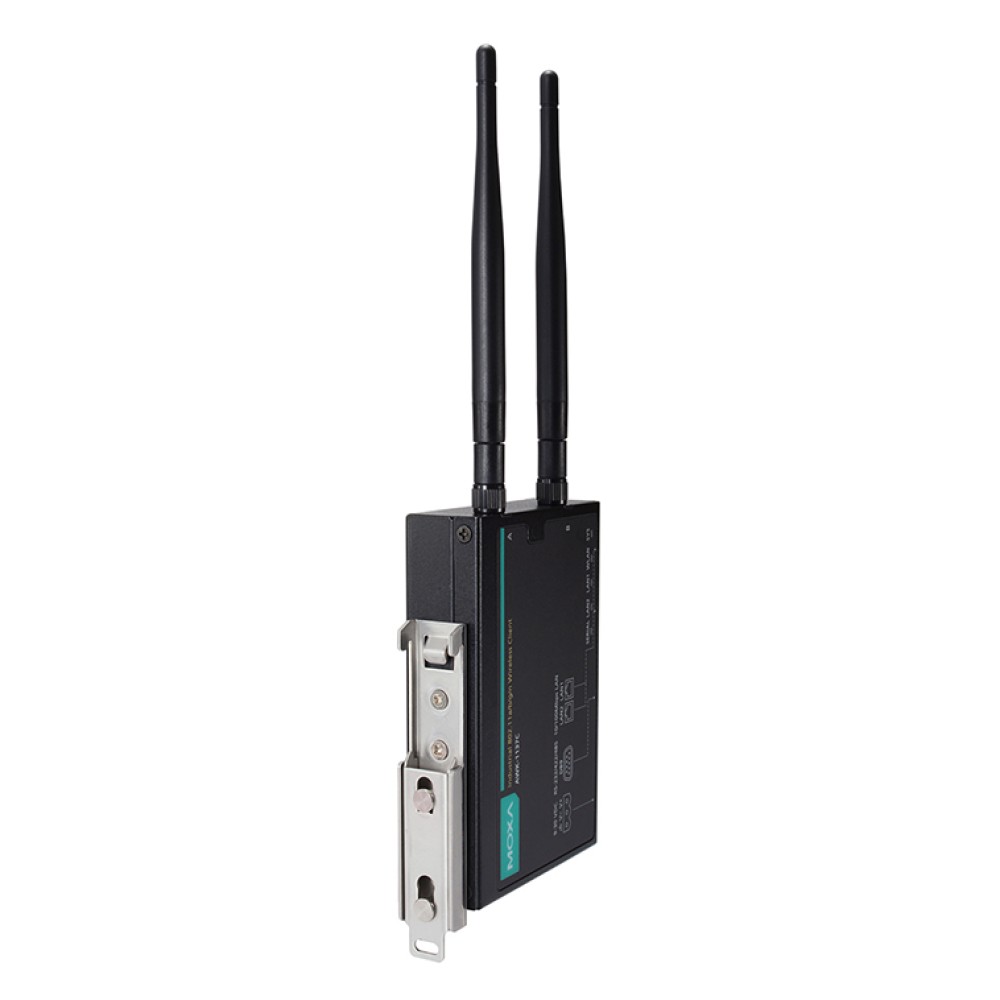

| 設置 | DINレール取り付け (標準), ウォール取り付け (オプションキット) |
| 環境 | |
| 動作温度 | 標準モデル：0～60℃ ワイド温度モデル：-40～75℃ |
| 保管温度 | -40～85℃ |
| 相対温度 | 5～95% (結露なきこと) |
| 電源 | |
| 入力電圧 | 9～30VDC, 冗長デュアルDC電源入力 |
| コネクタ | 3ピンリムーバブルターミナルブロック, 500Vインシュレーション |
| 電力消費量 | 11.7W |
| 逆極性保護 | 有 |
| 規格および認証 | |
| 安全 | UL 60950-1 |
| EMC | EN 55032/55024, EN 61000-6-2/6-4 |
| EMI | FCC Part 15B |
| EMS | IEC 61000-4-2 ESD：接触：8 kV; 気中：15 kV IEC 61000-4-3 RS：80MHz～1GHz：10 V/m IEC 61000-4-4 EFT：電源：2 kV; 信号：1 kV IEC 61000-4-5 Surge：電源：2 kV; 信号：1 kV IEC 61000-4-6 CS：10 V IEC 61000-4-8 |
| ワイヤレス | FCC ID SLE-1137C, MIC, RED, NCC, KC, RCM, ANATEL, EAC, WPC |
| ビークル | E-Mark E1 |
| Note | 詳細は、Moxaの最新のwebサイトをご覧ください。 |
| 平均故障間隔 (MTBF：mean time between failures) | |
| 時間 | 1,125,942時間 |
| 規格 | Telcordia SR332 |
| 保証 | |
| 保証期間 | 5年 |
| 詳細 | Moxa社 製品保証方針 |
サイズ (単位=mm)
| AWK-1137C-EU-T | 産業用 802.11a/b/g/n ワイヤレスシリアル/イーサネットクライアント EUバンド 動作温度：-40～75℃ |
|---|
オプショナルアクセサリー (別売り)
| WK-35-01 | ウォール取り付けキット プレート×2およびスクリュー×6付属 |
|---|
AWK-1137Cシリーズ 製品一覧
| AWK-1137C-EU | 産業用 802.11a/b/g/n ワイヤレスシリアル/イーサネットクライアント,EUバンド |
| AWK-1137C-EU-T | 産業用 802.11a/b/g/n ワイヤレスシリアル/イーサネットクライアント,EUバンド (ワイド温度モデル) |
| AWK-1137C-JP | 産業用 802.11a/b/g/n ワイヤレスシリアル/イーサネットクライアント,JPバンド |
| AWK-1137C-JP-T | 産業用 802.11a/b/g/n ワイヤレスシリアル/イーサネットクライアント,JPバンド (ワイド温度モデル) |
| AWK-1137C-US | 産業用 802.11a/b/g/n ワイヤレスシリアル/イーサネットクライアント,USバンド |
| AWK-1137C-US-T | 産業用 802.11a/b/g/n ワイヤレスシリアル/イーサネットクライアント,USバンド (ワイド温度モデル) |
