CM1164

USB2.0ハブ搭載 4ポート USB DVI マルチビュー/オーディオ KVMP™スイッチ

販売終了

本製品は販売を終了いたしました。

後継製品

CM1164A

主な製品特長

各種ディスプレイモードに対応 – フルスクリーンモード、クワッドビューモード、ピクチャ・イン・ピクチャモード (またはピクチャ・バイ・ピクチャモード。デュアル/トリプル/クワッドに分割)
OSDメニューから機能操作可能 – ディスプレイモード、ポート選択、デイジーチェーン接続等
DCC (デイジーチェーン制御)ポート搭載 – ユーザーは最大4台のCM1164に接続し、1箇所のコンソールからキーボードとマウスを使ってコンピューターや別のCM1164を操作可能
4ポートDVIモニター分割切替器 – コンソール画面を分割し、最大4台のコンピューターの出力を同時に表示。切り替えて選択したコンピューターはキーボード・マウスで操作可能

3年保証

カテゴリー

製品に関するお問い合わせ

本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。

概要
仕様
詳細情報
型番

CM1164は、コンソール用のDVIモニターの表示を分割して、製品に接続された4台のDVIソースデバイスを出力し、ここから選択したデバイスのキーボード・マウスを操作することができる、モニター分割切替器です。

本製品は様々なディスプレイモードを提供しているのが特長です。デフォルトでは選択ポートをフルスクリーンで表示 (フルビューモード) しますが、4台のコンピューターを一画面に同時に表示 (クワッドビューモード) したり、選択したソースは中央に表示し、その他のソースを2～4つの小さなウィンドウで表示 (ピクチャ・イン・ピクチャモードデュアル/トリプル/クワッド) したりすることができます。

また、本製品は、ユニットを最大3台追加してデイジーチェーン接続し、1箇所のコンソールから最大で16台のコンピューターを操作することのできる「デイジーチェーン制御 (DCC) 機能」も搭載しています。

1箇所のコンソールから複数のソースを様々な形式で表示し操作できる製品ですので、例えば、制御室、監視システム、交通管制センターといった場所への導入に適しています。

特長

4ポートDVIモニター分割切替器 – コンソール画面を分割し、最大4台のコンピューターの出力を同時に表示。切り替えて選択したコンピューターはキーボード・マウスで操作可能
各種ディスプレイモードに対応 – フルスクリーンモード、クワッドビューモード、ピクチャ・イン・ピクチャモード (またはピクチャ・バイ・ピクチャモード。デュアル/トリプル/クワッドに分割)
OSDメニューから機能操作可能 – ディスプレイモード、ポート選択、デイジーチェーン接続等
チャンネルエディター機能 – ディスプレイモードでのコンピューターの表示位置や大きさをマウスで簡単に変更
ハードウェアカーソル – コンソールのマウスを使ったOSD操作
DCC (デイジーチェーン制御) ポート搭載 – ユーザーは最大4台のCM1164に接続し、1箇所のコンソールからキーボードとマウスを使ってコンピューターや別のCM1164を操作可能
ビデオダイナシンク (ディスプレイエミュレーション) – ブート時のディスプレイ問題を回避し、ポート切替時に解像度を最適化
USB2.0ハブを2ポート搭載。USB2.0仕様準拠
ポート切替方法 – フロントパネルのプッシュボタン、ホットキー、IRリモコン、OSD (マウス（1）機能有効時に利用可)
コンソールマウスポートエミュレーション/バイパス機能対応で、ほとんどのマウスドライバーと多機能マウスに対応
コンソールキーボードエミュレーション/バイパス機能対応で、ほとんどの多機能キーボードに対応
KVM、USB、オーディオは個別切替に対応
電源状態検知機能 – コンピューターの電源がOFFになると、電源が入っているコンピューターに自動切替
オートスキャンモード – 製品に接続された特定のコンピューターを自動的に切替表示
マルチプラットフォーム対応 – Windows、Linux、Mac、Sun
キーボード・マウスはエミュレーションおよびバイパスに対応
解像度 – 1,920×1,200
多言語キーボードマッピング – 日本語、英語、フランス語対応
ベースレスポンスに優れた2.1chサラウンドオーディオ出力
Mac/Sunキーボードエミュレーション対応（2）（3）
コンピューターのUSBポート経由でファームウェアアップグレードが可能

対応DVI-Dケーブルの最大の長さは5mです。
対応映像データはRGBのみで、YCbCr非対応となります。

3ボタンマウスの使用時に限る
PC/ATキーボードでもキーの組み合わせでSun/Macキーボードの特殊キー入力が可能
Mac・Sun用キーボードも使用可能 (Windowsマシンでは特殊キーが効きません)

コンピューター接続数	4
コンソール接続数
ローカル	1
コンピューター側対応インターフェース	キーボード/マウス：USB
コンソール側対応インターフェース	キーボード/マウス：USB
ポート選択	プッシュボタン、ホットキー、IRリモコン、OSD
コネクター
KVMポート	キーボード/マウス：USBタイプB メス×4 モニター：DVI-D (シングルリンク) メス×4 スピーカー：ステレオミニジャック×4 マイクロフォン：ステレオミニジャック×4
コンソールポート	キーボード：USBタイプA メス×1 マウス：USBタイプA メス×1 モニター：DVI-D (シングルリンク) メス×1 スピーカー：ステレオミニジャック×2 マイクロフォン：ステレオミニジャック×2
デイジーチェーンポート	RJ-45×2
電源	IEC 60320×1
USBハブ	USB2.0対応：USBタイプA メス×2
スイッチ
ポート選択	プッシュボタン×11
LED
KVM	オレンジ×4
オーディオ	グリーン×4
USB	グリーン×4
エミュレーション
キーボード/マウス	USB
解像度	1,920×1,200 @ 60Hz (DVI-D)
スキャンインターバル	1～99秒 (ユーザー設定)/5秒 (デフォルト)
最大入力電力定格	AC 100～240V、50/60Hz、1A (日本仕様はPSE対応3P/100V電源コードを同梱)
消費電力	AC110V:15.2W:97BTU/h AC220V:15.2W:97BTU/h ※ワット単位の測定値は、外部負荷がない場合の装置の標準的な消費電力を示します。 ※BTU/h単位での測定値は、デバイスに完全に負荷がかかった状態の消費電力を示します。
動作環境
動作温度	0～40℃
保管温度	-10～60℃
湿度	0～80% RH、結露なきこと
本体
ケース材料	メタル
重量	2.50kg
フェイスプレートサイズ (W×D×H)	438×164×44 mm
同梱品	DVI-D KVMケーブル (2L-7D02U)×4 電源ケーブル×1 IRリモコン×1 クイックスタートガイド×1 ラックマウントキット×1
対応KVMケーブル	《DVI-D KVMケーブル》 2L-7D02U (1.8m) 2L-7D03U (3m) 2L-7D05U (5m) 標準でDVI-Dケーブル2L-7D02U (1.8m)×4が付属しています。

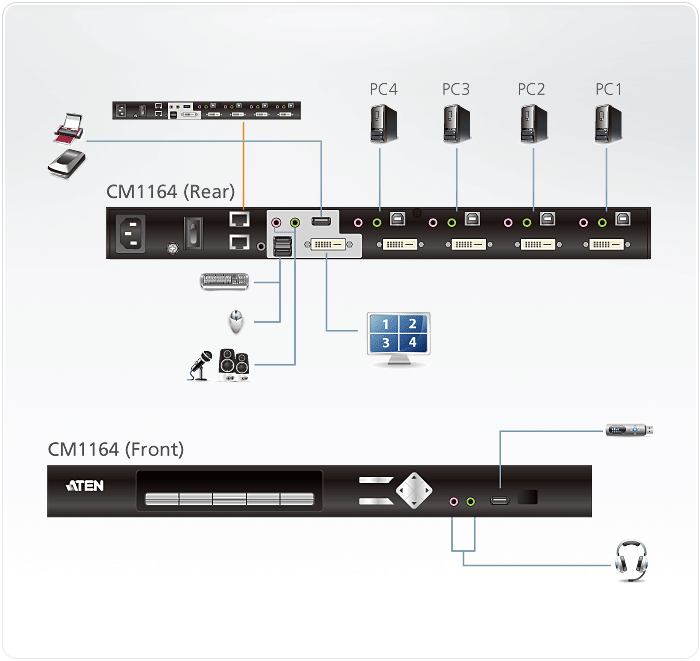

構成図

CM1164	USB2.0ハブ搭載 4ポート USB DVI マルチビュー/オーディオ KVMP™スイッチ
