CP-102N-I-T
2ポート RS-232C Mini PCI Expressボード,2.5kV絶縁
お気に入り登録するにはログインが必要です。
新規ユーザー登録 / ログイン
主な製品特長
- Mini PCIeインターフェースサポート
- 921.6kbpsの最大ボーレートによる高速データ転送
- 128バイトFIFOおよびオンチップH/W、S/Wフロー制御
- WindowsやLinuxを含む幅広いOSに対応したドライバーの提供
本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。
CP-102Nは、産業用オートメーションシステムおよび産業用PCメーカー向けに設計されたマルチポートシリアルボードです。あらゆるMini PCI Expressスロットに対応します。ボードに必要な電源は3.3VDCのみで、DINレールPCから標準サイズのPCまで幅広いホストコンピューターで動作します。
CP-102Nは、WindowsおよびLinuxオペレーティングシステムをサポートするため、産業用オートメーションエンジニアやシステムインテグレーターにとって使いやすい製品です。さらに、4つのRS-232Cシリアルポートは、921.6kbpsの高速ボーレートをサポートしています。CP-102Nは、あらゆるシリアル周辺機器との互換性を確保するため、フルモデムコントロール信号を提供します。また、1kVのライン間サージ保護と2.5kVの絶縁 (Iモデル) を提供するので、幅広い産業環境での互換性を確保します。
製品化までの時間を短縮するMini PCI Expressマルチポートシリアルボードの新ファミリー
Moxaの新しいMini PCI Expressマルチポートシリアルボードファミリーは、カスタマイズされた拡張ニーズを満たすことができるため、OEMおよびシステムインテグレーターの市場投入までの時間を短縮することができます。また、これには、さまざまなアプリケーションのための絶縁および非絶縁RS-232C/422/485通信カードが含まれています。
シリアルボードは、ハイパフォーマンスの16C950互換UARTを使用し、すべての一般的なオペレーティングシステムと互換性のある4ポートおよび2ポートバージョンを提供します。最大921.6kbpsのデータレートをサポートし、128バイトの送受信FIFOを備えています。シリアルボードは、-40～85℃のワイド温度範囲で動作します。すべてのモデルのパッケージにはドアバケットがついているので、Moxa IPC拡張スロットにシリアルボードをインストレーションすることができます。
| シリアルインターフェース | |
| 通信コントローラー | 16C550C コンパチブル |
|---|---|
| Bus | Mini PCI Express |
| コネクター | DB9 male×2 DB9 male |
| FIFO | 128バイト |
| ポート数 | 2 |
| シリアル規格 | RS-232C |
| ボーレート | 50bps～921.6kbps (非標準ボーレートサポート) |
| ストップビット | 1、1.5、2 |
| パリティ | 無し、偶数、奇数、スペース、マーク |
| フロー制御 | None、RTS/CTS、XON/XOFF |
| 絶縁 | 2.5kV |
| シリアル信号 | |
| RS-232C | TxD、RxD、RTS、CTS、DTR、DSR、DCD、GND |
| シリアルソフトウェア機能 | |
| Windowsドライバー | Windows 7/8/8.1/10/11 (x86/x64)、Windows 2008 R2/2012/2012 R2/2016/2019 (x64)、Windows Server 2022 |
| Linuxドライバー | Linux kernel 4.x、Linux kernel 5.x |
| 電源パラメーター | |
| 入力電流 | 458mA @ 3.3VDC |
| メカニカル | |
| サイズ | 30×50.95mm |
| 環境 | |
| 動作温度 | -40～85℃ |
| 保管温度 (パッケージ含む) | -20～85℃ |
| 相対湿度 | 5～95% (結露なきこと) |
| 規格と認証 | |
| EMC | EN 55032/35 |
| EMI | CISPR 32、FCC Part 15B Class A |
| EMS | IEC 61000-4-2 ESD: Contact: 4 kV; Air: 8 kV IEC 61000-4-3 RS: 80 MHz to 1 GHz: 3 V/m IEC 61000-4-4 EFT: Power: 1 kV; Signal: 0.5 kV IEC 61000-4-5 Surge: Power: 2 kV、Signal: 1 kV IEC 61000-4-6 CS: 150 kHz to 80 MHz: 3 V/m; Signal: 3 V/m IEC 61000-4-8 PFMF |
| 宣言 | |
| グリーン製品 | RoHS、CRoHS、WEEE |
| MTBF | |
| 時間 | 3,512,504時間 |
| 規格 | Telcordia (Bellcore) Standard TR/SR |
| 保証 | |
| 保証期間 | 5年 |
| 詳細 | MOXA社 製品保証方針 |

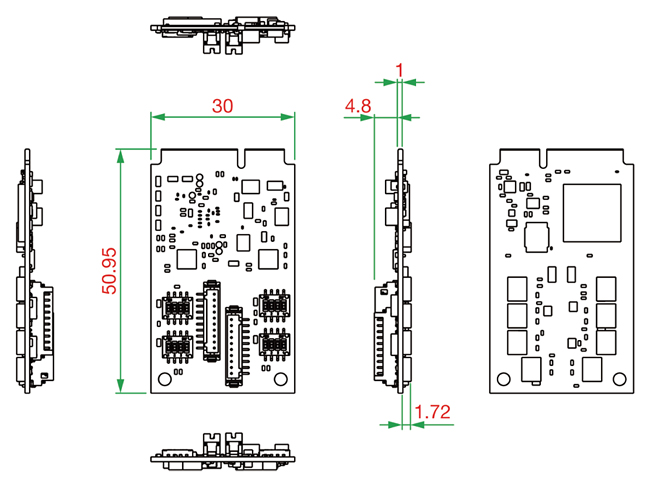

サイズ (単位 = mm)
| CP-102N-I-T | 2ポート RS-232C Mini PCI Expressボード シリアル絶縁保護：2.5kV |
|---|
アクセサリー (別売り)
| コネクター | |
| Mini DB9F-to-TB | DB9メス - ターミナルブロックコネクター |
|---|---|
| ケーブル | |
| CBL-M9HSF1x10H-15-01 | 10ピン メス - 1 DB9 オス シリアルケーブル 15cm |
CP-102Nシリーズ 製品一覧
| CP-102N-I-T | 2ポート RS-232C Mini PCI Expressボード,2.5kV絶縁 |
| CP-102N-T | 2ポート RS-232C Mini PCI Expressボード |
