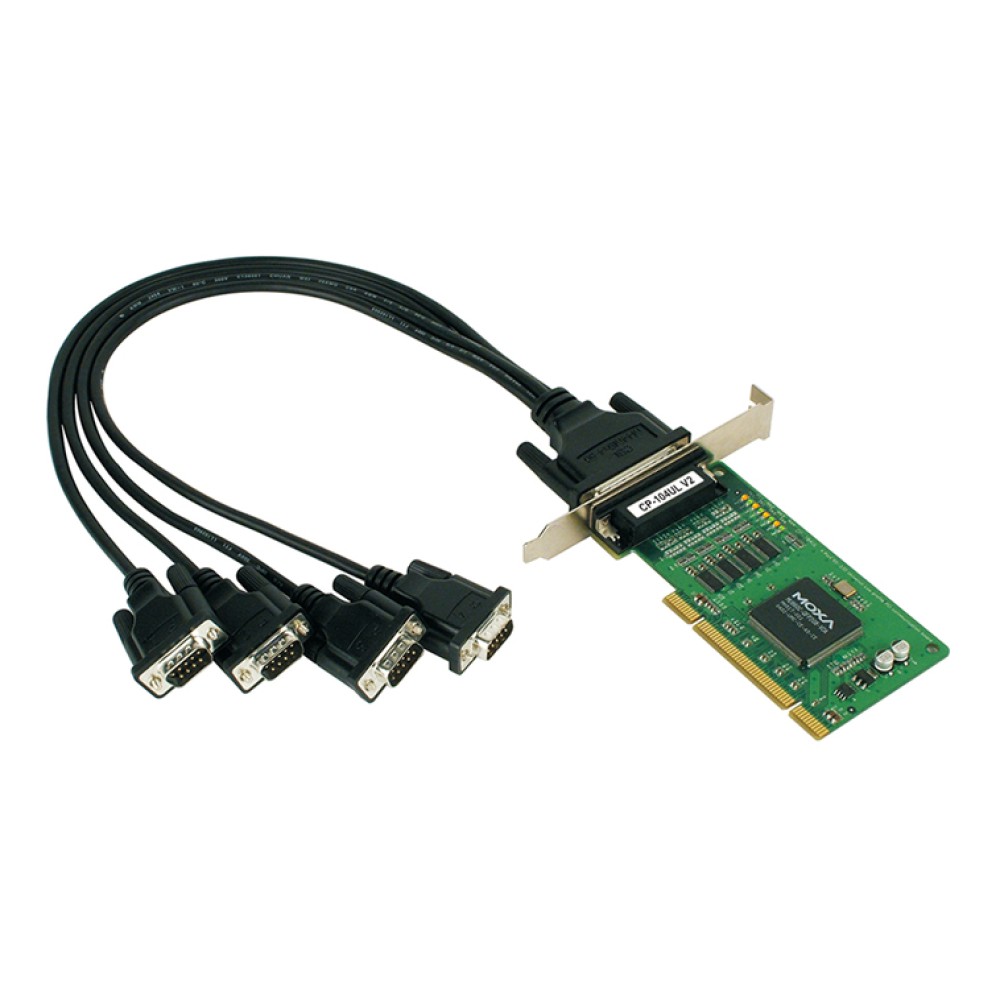

CP-104UL-DB25M
4ポート RS-232C ユニバーサルPCIマルチポート・シリアルボード,DB-25(オス)ケーブル付属
お気に入り登録するにはログインが必要です。
新規ユーザー登録 / ログイン
主な製品特長
- 世界のトップクラスのパフォーマンスを誇る800Kbps以上のスループット
- スピード最大921.6Kbps
- 128バイトFIFO､オンチップハードウェア、ソフトウェア･フローコントロール
- 3.3/5V PCIおよびPCI-X、ユニバーサルPCI準拠
- MD1ロープロファイルボード
- Windows 7/Vista/2003/XP/2000/98/ME、Linux、UNIXドライバーサポート
- オンボードLEDとマネージメントソフトウェアによりメンテナンスが簡単
- 5VDC単一電源
- オンボード15KV ESDプロテクション
本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。
Moxa CP-104ULスマート・ユニバーサルPCIマルチポート・シリアルボードは、POS、ATMアプリケーション更に工業用自動化システムメーカーおよびシステムインテグレーター向けに開発された新製品です。CP-104ULは、主要なOSにコンパチブルであり､RS-232Cの各4ポートは921.6Kbpsをサポートすると共に、フルモデムサポートな､殆どの周辺装置に問題なく接続ができます。更に、CP-104ULロープロファイル・ユニバーサルPCIボードは、3.3Vおよび5Vのサーバースロットで動作するので、Moxaボードは、どのようなPCサーバーでも使用することができます。
標準または省スペース型のPC用に設計
CP-104ULは、3.3V/5VのPCIバスと5VDC電源のみのPCIバスに互換性をもつロープロファイル (MD1) ボードです。これは、CP-104ULが小型PCから標準的な産業用PCサイズまで、ほとんどのホストコンピューターに適合することを意味します。
128バイトのFIFO、およびオンチップハードウェア/ソフトウェアフロー制御を備えた最高のパフォーマンスボード
Moxaの20年間以上にわたるシリアルボードの設計経験に基づき､128バイトFIFO､オンチップハードウェア､ソフトウェア・フローコントロール、そして高速データレートモードをサポートする"ターボシリアル・エンジン"と呼ぶ世界トップクラスのパフォーマンスを誇るシリアル送信チップをMoxaは開発しCP-104Uに搭載しています。
主要なWindowsおよびLinux/UNIX OSドライバーをサポート
Moxaは､引き続き現在主流のオペレーティングシステムをサポートすると共に信頼性のあるWindows COMおよびLinux/UNIX TTYドライバーをサポートしています。更に､エンベデッド・インテグレーション用のアプリケーションに使われるベデッドWindows XPおよびQNXをサポートしています。
簡単なマネージメントとソフトウェア開発用PCcomm Liteユーティリティ
CP-104ULのソフトウェアパッケージとして、Moxa PComm Liteユーティリティが付属しています。これはMoxaシリアルカードの診断およびステータスの監視に使うことができます。更に、PCommライブラリでは､Windowsアプリケーション用のソフトウェア開発ツールとして、ユーザーが簡単に使える基本のシリアルI/Oおよびファイル転送機能が付いています。
| ハードウェア | |
| 通信コントローラー | MU860 (16C550Cコンパチブル) |
|---|---|
| バス･インターフェース | 32ビット、ユニバーサルPCI |
| コネクター | DB44 メス |
| インターフェース | |
| 標準シリアルポート | RS-232C |
| ポート数 | 4 |
| 最大ボード数 | 4/PC (最大) |
| サージ保護 | 15KV ESDサージ保護搭載 |
| パフォーマンス | |
| ボーレート | 50bps～921.6Kbps |
| シリアル通信制御 | |
| データビット | 5、6、7、8 |
| ストップビット | 1、1.5、2 |
| パリティ | None、偶数、奇数、スペース、マーク |
| フロー制御 | RTS/CTS、XON/XOFF |
| I/Oアドレス/IRQ | BIOSにより割当て |
| シリアル信号 | |
| RS-232C | TxD、RxD、RTS、CTS、DTR、DSR、DCD、GND |
| ドライバーサポート | |
| 対応OS | Windows 7/Vista/2008/XP/2003 (x86/x64)、Windows 2000/98/95/ME/NT、Windows CE 5.0/6.0、Windows XP Embedded、Linux 2.2 (x86)、Linux 2.4/2.6 (x86/x64)、QNX 6.x、SCO OpenServer 5/6、SCO UnixWare 2.1/7、Sun Solaris 10、DOS、FreeBSD 4.x/5.x |
| メカニカル | |
| サイズ | 64.4×120mm |
| 環境 | |
| 動作温度 | 0～55℃ |
| 動作湿度 | 5～95% RH |
| 保存温度 | -40～85℃ |
| 認証 | |
| EMC | EN 55032/24 |
| EMI | CISPR 22、FCC Part 15B Class B |
| EMS | IEC 61000-4-2 ESD: Contact: 4 kV; Air: 8 kV IEC 61000-4-3 RS: 80 MHz to 1 GHz: 3 V/m IEC 61000-4-4 EFT: Power: 1 kV; Signal: 0.5 kV IEC 61000-4-5 Surge: Power: 2 kV IEC 61000-4-6 CS: 150 kHz to 80 MHz: 3 V/m; Signal: 3 V/m |
| 平均故障間隔 (MTBF：mean time between failures) | |
| 時間 | 558,961時間 |
| 電源 | |
| 消費電力 | 120mA @ 5VDC |
| 保証 | |
| 保証期間 | 5年 |
| 詳細 | Moxa社 製品保証方針 |
サイズ
| CP-104UL-DB25M | 4ポートRS-232Cボード DB-25(オス)ケーブル付属 ユニバーサルPCIバス |
|---|
オプション・アクセサリー
| CBL-M44M25x4-50 | 4ポート DB-25(オス) RS-232Cコネクションケーブル |
|---|---|
| CBL-M44M9x4-50 | 4ポート DB-9(オス) RS-232Cコネクションケーブル |
CP-104UL/104JUシリーズ 製品一覧
| CP-104JU | 4ポート RS-232C ユニバーサルPCIマルチポート・シリアルボード |
| CP-104JU-T | 4ポート RS-232C ユニバーサルPCIマルチポート・シリアルボード (ワイド温度モデル) |
| CP-104UL-DB25M | 4ポート RS-232C ユニバーサルPCIマルチポート・シリアルボード,DB-25(オス)ケーブル付属 |
| CP-104UL-DB9M | 4ポート RS-232C ユニバーサルPCIマルチポート・シリアルボード,DB9(オス)ケーブル付属 |
| CP-104UL-T | 4ポート RS-232C ユニバーサルPCIマルチポート・シリアルボード |
