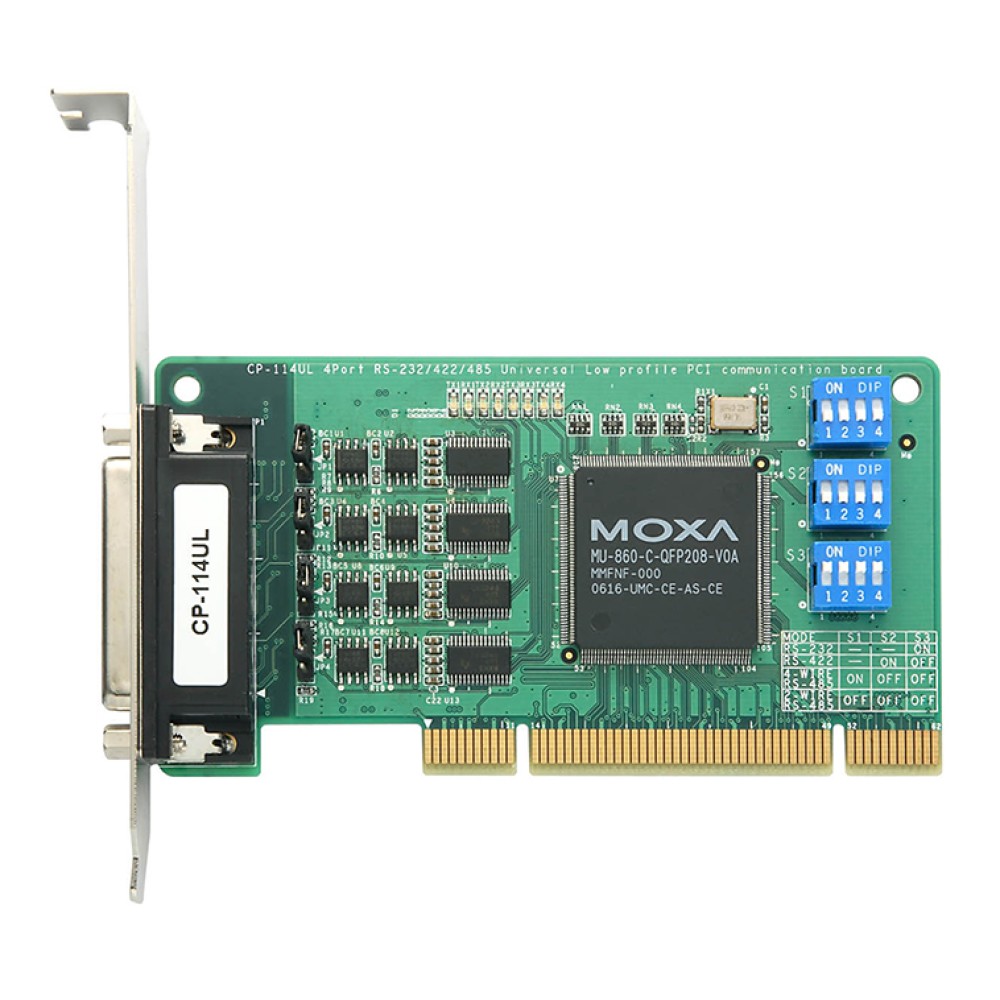

CP-114UL-DB25M
4ポート RS-232C/422/485ユニバーサルPCIシリアルボード,DB25/Mケーブル含む
お気に入り登録するにはログインが必要です。
新規ユーザー登録 / ログイン
主な製品特長
- トップパフォーマンス700Kbps以上のデータスループット
- 128バイトFIFOおよびオンチップハードウェア、ソフトウェアフロー制御
- ユニバーサルPCI準拠3.3/5V PCIおよびPCI-X
- シリアル通信スピード最大921.6Kbps
- Windows (2000、XP/2003/Vista/2008/7 x86/x64、9X/ME/NT)、Windows CE 5.0/6.0、Windows XP Embedded、DOS、Linux 2.4、Linux 2.6 (x86/x64)、FreeBSD 4/5、QNX 6、SCO Open Server 5/6、UnixWare 7ドライバー提供
- オンボードLEDディスプレイによる容易なメンテナンス
- オンボード15KV ESDおよび2KVオプティカルアイソレーション保護
- -40～85℃ワイド温度環境サポート
本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。
MoxaのCP-114UL/UL-Iシリーズ・マルチポートシリアルボードは、長距離伝送、マルチポイント、PCベースデータ収集アプリケーションを必要とする産業オートメーション・システムインテグレーターのために設計されています。RS-485通信を確実に実行するオンチップのMoxa特許自動データ方向制御 (ADDC) は、ラインドライバーのイネーブル、デセーブルの正確なタイミングコントロールを実現します。
CP-114UL/UL-Iボードは、RS-485をRS-232Cのように簡単に制御することができるオンチップADDC® を使用したMoxaのTurbo Serial Engine™ チップを搭載しています。RS-485モードにおいてシリアルポートは、1.2kmの距離範囲の中で最大31台のRS-485デバイスをデージーチェーン接続ができます。長距離にわたるRS-485通信するために2KVオプティカルアイソレーション保護が必要です。この結果、外部からのスパイクノイズやサージによる機器の損傷を回避できます。
主要なWindowsおよびLinux/Unixドライバーをサポート
Moxaは、様々なオペレーティングシステムをサポートしています。その中でCP-114UL/UL-Iも例外ではありません。信頼されたWindows COMおよびLinux/Unix TTYドライバーは、すべてMoxaのボードに提供されます。また、例えばWEPOSのようなオペレーティングシステムは、組み込まれたインテグレーションのためのアプリケーションをサポートしています。
| ハードウェア | |
| 通信コントローラー | MU860 (16C550Cコンバーチブル) |
|---|---|
| Bus | 32ビット、ユニバーサルPCI |
| コネクター | DB44(F) |
| シリアルインターフェース | |
| シリアル規格 | RS-232C/422/485 |
| ポート数 | 4 |
| 最大ボード数 | 4/PC (最大) |
| ESDプロテクション | 15KVオンボード |
| パフォーマンス | |
| ボーレート | 50bps～921.6Kbps |
| シリアル通信パラメーター | |
| データビット | 5、6、7、8 |
| ストップビット | 1、1.5、2 |
| パリティ | None、偶数、奇数、スペース、マーク |
| フロー制御 | RTS/CTS、XON/XOFF |
| I/Oアドレス | BIOSによるアサイン |
| IRQ | BIOSによるアサイン |
| シリアル信号 | |
| RS-232C | TxD、RxD、RTS、CTS、DTR、DSR、DCD、GND |
| RS-422 | TxD+(B)、TxD-(A)、RxD+(B)、RxD-(A)、GND |
| 4線式 RS-485 | TxD+(B)、TxD-(A)、RxD+(B)、RxD-(A)、GND |
| 2線式 RS-485 | Data+(B)、Data-(A)、GND |
| ドライバーサポート | |
| OS | Windows 7/Vista/2008/XP/2003 (x86/x64)、Windows 2000/98/95/ME/NT、Windows CE 5.0/6.0、Windows XP Embedded、Linux 2.2 (x86)、Linux 2.4/2.6 (x86/x64)、QNX 6.x、SCO OpenServer 5/6、SCO UnixWare 7、Sun Solaris 10、DOS、FreeBSD 4.x/5.x |
| メカニカル | |
| サイズ | 64.4×120mm |
| 環境 | |
| 動作温度 | 0～55℃ |
| 動作湿度 | 5～95% RH |
| 保存温度 | -40～85℃ |
| 認証 | |
| EMC | EN 55032/24 |
| EMI | CISPR 22、FCC Part 15B Class B |
| EMS | IEC 61000-4-2 ESD: Contact: 4 kV; Air: 8 kV IEC 61000-4-3 RS: 80 MHz to 1 GHz: 3 V/m |
| 平均故障間隔 (MTBF：mean time between failures) | |
| 時間 | 114,223時間 |
| 電源 | |
| 電力消費量 | 320mA @ 5VDC |
| 保証 | |
| 保証期間 | 5年 |
| 詳細 | Moxa社 製品保証方針 |
サイズ
| CP-114UL-DB25M | 4ポート RS-232C/422/485ロープロファイルユニバーサルPCIボード 動作温度：0～55℃ (DB25/Mケーブル含む) |
|---|
接続ケーブル
| CBL-M44M9x4-50 | DB44(M) - DB9(M)×4 ケーブル |
|---|---|
| CBL-M44M25x4-50 | DB44(M) - DB25(M)×4 ケーブル |
CP-114ULシリーズ 製品一覧
| CP-114UL w/o Cable | 4ポート RS-232C/422/485ユニバーサルPCIシリアルボード |
| CP-114UL-DB25M | 4ポート RS-232C/422/485ユニバーサルPCIシリアルボード,DB25/Mケーブル含む |
| CP-114UL-DB9M | 4ポート RS-232C/422/485ユニバーサルPCIシリアルボード,DB9/Mケーブル含む |
| CP-114UL-I | 4ポート RS-232C/422/485ユニバーサルPCIシリアルボード,オプティカルアイソレーション |
| CP-114UL-I-DB25M | 4ポート RS-232C/422/485ユニバーサルPCIシリアルボード,オプティカルアイソレーション,DB25/Mケーブル含む |
| CP-114UL-I-DB9M | 4ポート RS-232C/422/485ユニバーサルPCIシリアルボード,オプティカルアイソレーション,DB9/Mケーブル含む |
| CP-114UL-T | 4ポート RS-232C/422/485ユニバーサルPCIシリアルボード (ワイド温度モデル) |
